生物气体驱动蒸汽冷凝制冷循环箱体

　　在生物燃气制备、小型分布式能源站点的配套系统里，这类以生物气体为操作介质的蒸汽冷凝制冷循环箱体，是衔接产气端与用冷端的核心换热承载单元，和常规电力驱动的制冷柜体不同，它的循环逻辑完全适配生物燃气的压力、温度特性，不需要额外增设大功率的电力压缩机组，能直接利用生物气体处理过程中产生的压力势能与相变潜热完成制冷循环，在偏远无稳定电网的生物质处理站点、小型农场沼气配套系统里有很高的适配性。从实际用途来看，它既可以作为生物燃气净化环节的冷凝除水单元，脱除产气中的饱和水蒸气，降低后续管路的腐蚀风险，也可以作为小型低温存储单元，为站点内需要低温存放的菌种、检测试剂提供稳定的低温环境，部分工况下还能串联余热回收模块，把冷凝过程释放的热量导去原料预热环节，提升整个生物质处理系统的能源利用效率。

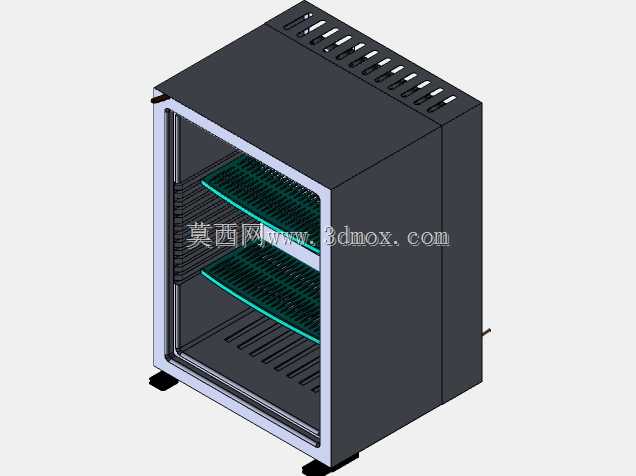

　　从功能特性上看，这个箱体采用侧开玻璃门结构，门框周边做了嵌入式的密封胶条安装槽，关门后能形成完整的密闭腔体，避免冷量外泄同时也防止外部湿热空气进入腔体内部结霜；内部设置两层带镂空格栅的置物层架，层架边缘做了翻边强化处理，格栅的开孔率控制在65%左右，既保证层架有足够的承重能力，单层层架均匀承重不低于15kg，也不会阻挡腔体内的冷量循环，让腔体内不同高度位置的温度差控制在±2℃以内；腔体背部设置了竖向的导流风道，顶部预留了8组管路接入口，能根据不同的管路排布需求选择对应位置的接口，不用额外在柜体上开孔破坏保温层结构；底部设置了四个可调式支撑脚，能适应不平整的安装地面，调整水平度后可以避免柜体倾斜导致的冷凝水排放不畅、门体密封不严的问题；柜体顶部的接口旁做了凸起的挡水边，能防止管路外壁产生的冷凝水顺着柜体顶部流进接口缝隙造成保温层受潮。

　　设计思路上，整个柜体采用外板、保温层、内板的三层夹芯结构，外板选用冷轧钢板做喷塑处理，耐候性强能适应站点内多粉尘、有一定腐蚀性气体的环境，中间保温层采用硬质聚氨酯发泡材料，发泡密度控制在40kg/m³，厚度为50mm，能保证在环境温度35℃的工况下，柜体外壁不会出现结露现象，内板采用食品级304不锈钢板，表面做拉丝处理，不容易积污也方便日常清洁；循环管路的排布全部隐藏在柜体背部的夹层里，不会暴露在外部造成磕碰损坏，也避免了管路冷量直接散失到环境中；门体采用双层中空钢化玻璃，玻璃之间做了抽真空处理，既方便操作人员直接观察腔体内的物品状态，不用频繁开门造成冷量损失，也能保证玻璃的隔热性能，不会因为内外温差出现玻璃起雾影响观察的问题。

　　外形尺寸与安装边界方面，这个柜体的整体宽度为600mm，深度为550mm，高度为850mm，属于小型立式柜体，安装时需要在背部预留不小于100mm的散热空间，保证背部夹层里的换热部件能正常散出热量，左右两侧各预留50mm的操作空间方便管路连接与后期维护，顶部预留200mm的空间方便管路接入与检修，地面需要做硬化处理，承重能力不低于200kg/㎡，避免柜体长期放置出现下沉倾斜；柜体的冷凝水排放口设置在背部下方位置，安装时需要对接就近的排水管路，排放口的管径为20mm，排水坡度不小于3%，保证冷凝水能顺利排出不会在腔体内积液；柜体的生物气体进气口与出气口分别设置在顶部的左右两侧，接口采用标准的DN15快插接口，能和站点内的通用生物气管路直接对接，不需要额外制作转接头，安装时要注意进气口要对接生物气体来气方向的管路，出气口对接后续的用气或处理管路，接反会导致整个制冷循环无法正常运行。在实际建模过程中，所有的板件连接位置都做了止口设计，装配时不需要额外做定位治具就能快速对齐，层架的支撑条采用可调节结构，能根据存放物品的高度调整层间距，适配不同尺寸的物品存放需求，门体的铰链采用隐藏式阻尼铰链，开关门时有缓冲效果，不会因为用力关门造成门体碰撞损坏密封胶条，也能保证门体在关闭到最后15°时自动吸合，避免出现门体没关严造成冷量泄漏的问题。
