小型万向节联轴器结构设计

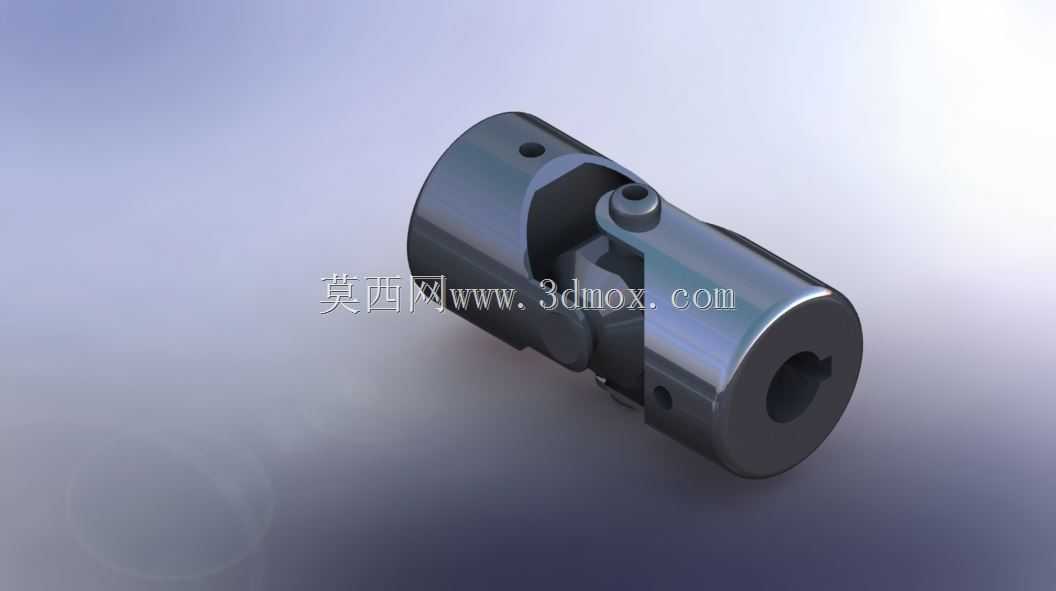

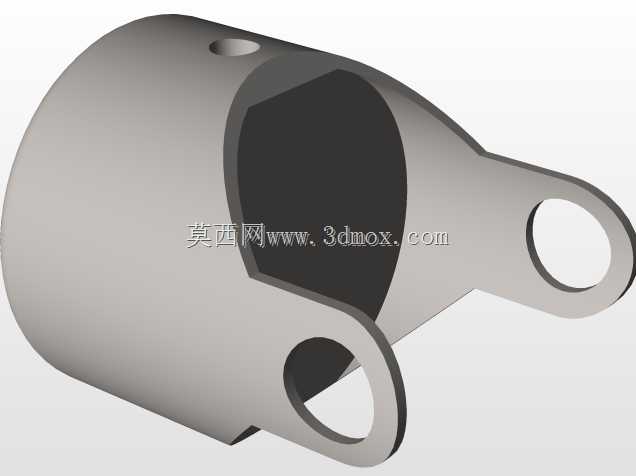

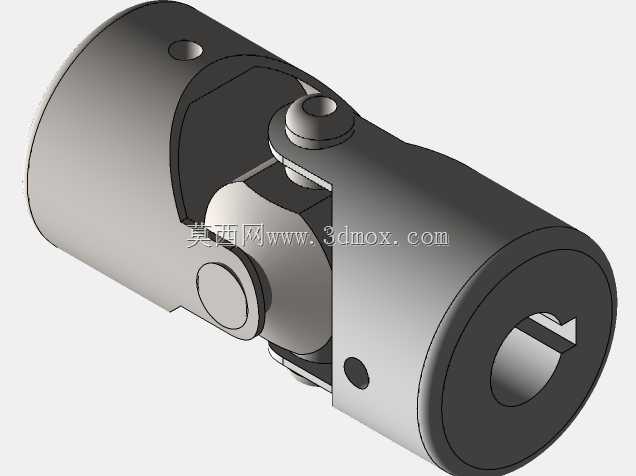

　　这类小型万向联轴器常被用在两轴存在轴线偏角的传动场景中，比如轻工设备的进给机构、小型自动化生产线的动力传递链路、检测设备的传动单元里，很多时候安装空间局促，主动轴和从动轴没法保证严格的同轴度，甚至工作过程中两轴的相对角度还会出现小幅变动，这时候刚性联轴器完全没法适配，这类单节万向节就能补偿径向、角向以及轴向的安装偏差，保证传动过程中不会出现卡滞、额外附加载荷的问题。从结构上看，这款联轴器采用的是分体式套筒加十字销的经典结构，两端的套筒分别加工有键槽型的轴孔，用来和待连接的轴端配合，通过紧定螺钉从套筒侧壁的螺纹孔拧入，顶紧轴的表面实现轴向固定，安装的时候不需要额外加工复杂的轴端结构，普通的光轴或者带平位的轴都能可靠固定，

　　拆装维护的效率很高。中间的十字连接块是核心的传力部件，两个互相垂直的销轴分别和两端的套筒配合，销轴和配合孔之间预留了合理的间隙，既保证转动过程中角度补偿的灵活性，又不会因为间隙过大导致传动回程误差超标，对于很多对传动精度有一定要求但又不需要零背隙的中低速传动场景，这种结构的性价比非常突出。设计这类联轴器的时候，首先要核算传递的额定扭矩，根据实际工况的峰值扭矩来确定套筒的壁厚、十字销的直径，避免传动过程中出现销子剪断或者套筒开裂的问题；其次要确认允许的最大轴间夹角，单节万向节的补偿角度一般不超过45度，实际选型使用的时候尽量把工作偏角控制在15度以内，能大幅降低运转过程中的振动和磨损，延长使用寿命。安装边界方面，

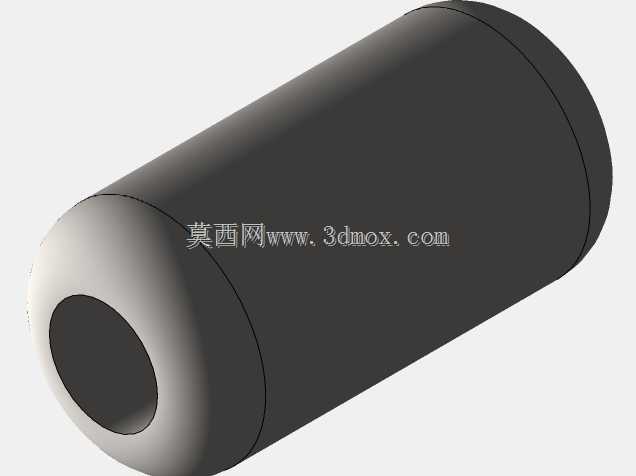

　　这类小型万向节的外径通常根据传递扭矩的不同覆盖十几毫米到几十毫米的区间，总长度也会根据轴孔大小适配，安装的时候要注意两端轴的伸入深度，保证轴端顶到套筒内部的限位台阶，不要让轴端和中间的十字块发生运动干涉，紧定螺钉的拧紧力矩要符合对应螺纹规格的要求，既要保证锁紧可靠，又不能因为力矩过大导致套筒变形，影响销轴的正常转动。日常使用中，这类结构的联轴器如果是在无润滑的工况下运转，配合面的磨损会随着转速提升、偏角增大而加快，所以如果是长期连续运转的场景，可以在销轴配合位置预留润滑脂加注通道，定期补充润滑来降低磨损速率；如果是低速、间歇运转的工况，比如手动调节机构、小型工装的传动链路，直接采用自润滑的铜套作为销轴配合衬套就能满足长期使用的需求，

　　不需要额外维护。很多设计人员在做小型设备传动结构的时候，容易忽略轴系的对中偏差问题，强行使用刚性联轴器，结果导致轴承承受额外的径向力，提前出现轴承损坏、轴疲劳断裂的问题，在这种存在安装偏差或者工作中轴系会发生相对位移的位置，合理选用这类万向联轴器，就能以很低的成本解决传动可靠性的问题，不需要刻意提高机架和安装座的加工精度来保证绝对同轴，能有效降低整体的加工制造成本。
