瑞达数控激光设备操作控制盒结构设计

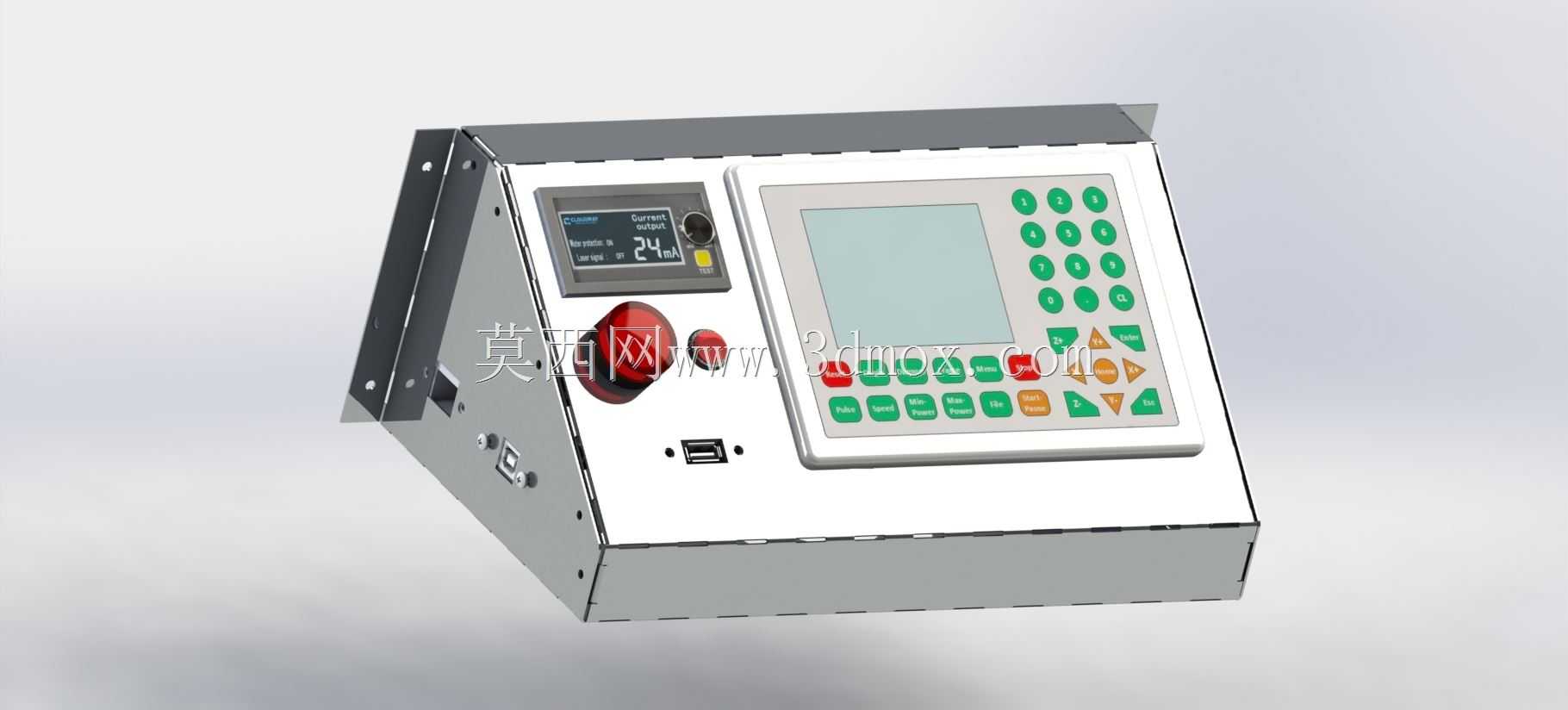

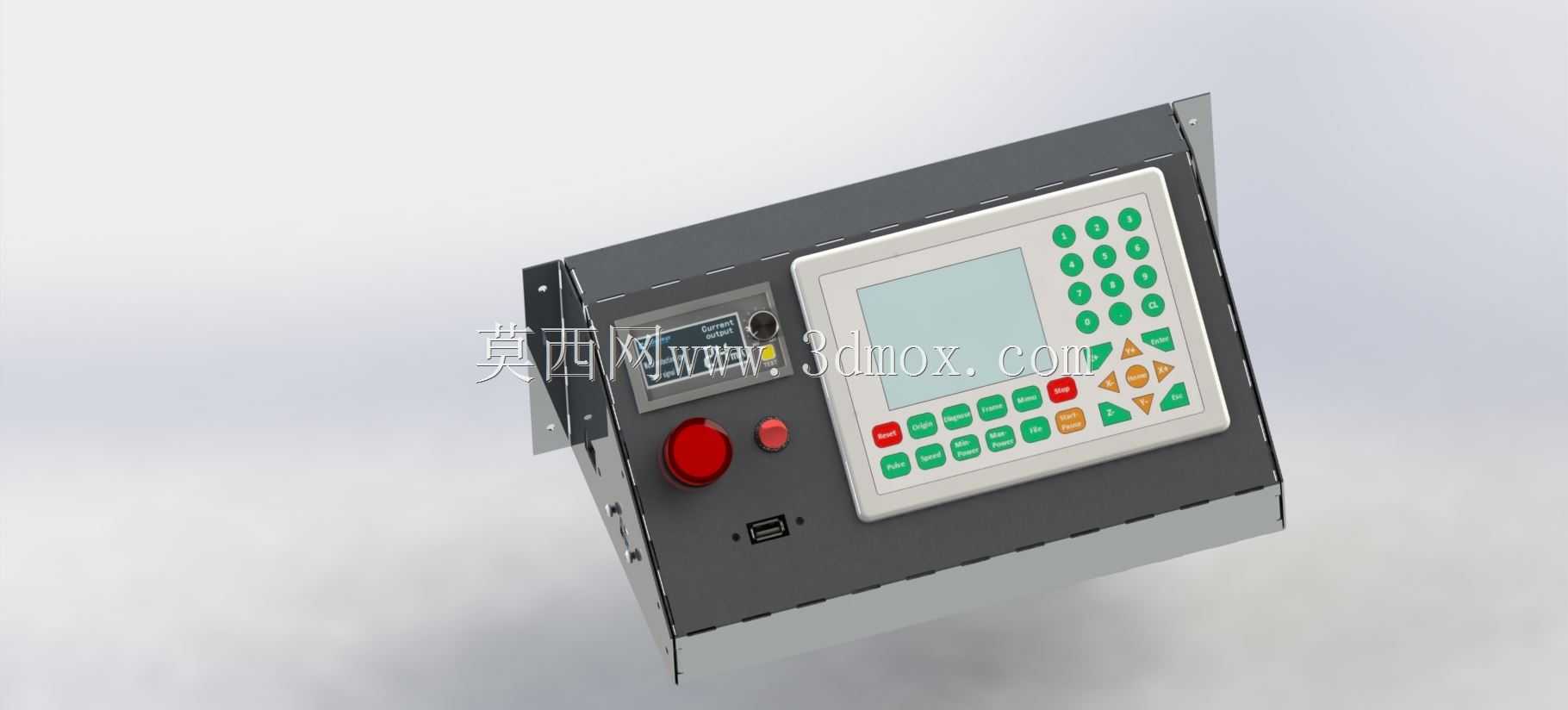

　　这款控制盒主要面向数控激光加工设备的操作端配套使用，常见于中小功率激光切割机、激光雕刻机、激光打标机的工位侧装场景，替代传统的固定式机床操作面板，让操作人员可以根据加工站位调整操作位置，减少俯身或者侧身操作的频次，降低长时间作业的疲劳感。从结构设计来看，整体采用钣金折弯成型的壳体，边角做了圆弧过渡处理，避免安装和使用过程中尖锐边角造成磕碰划伤，壳体后侧预留了挂装固定的折边，上面开有对应安装孔位，可以直接固定在设备机身的侧装支架上，也可以选配悬臂组件实现多角度旋转调节，适配不同身高操作人员的操作视线高度。操作面板区域做了分区布局，左侧小尺寸显示屏用于实时显示主轴转速、加工功率等核心运行参数，旁边搭配急停按钮与功能旋钮，

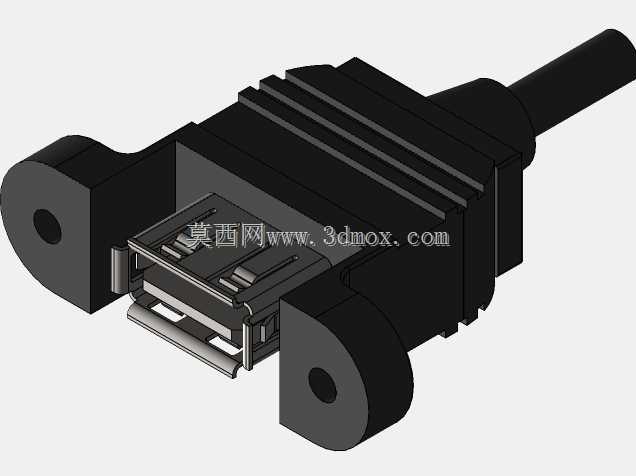

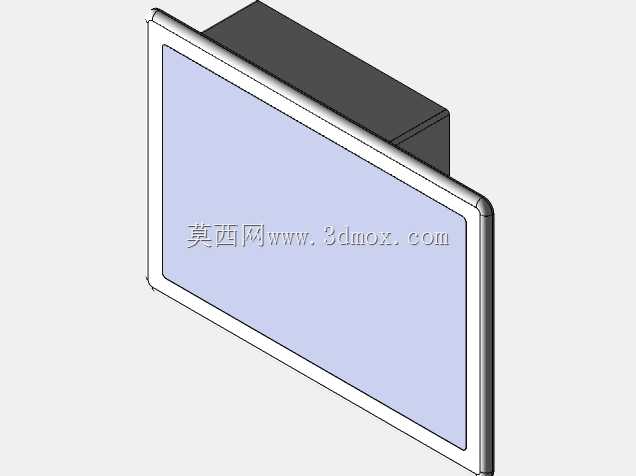

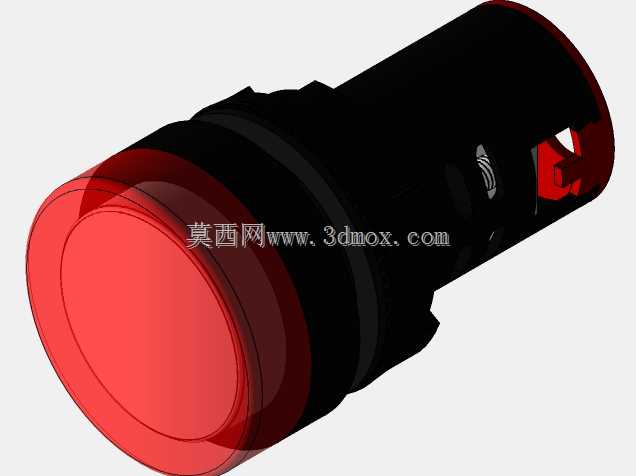

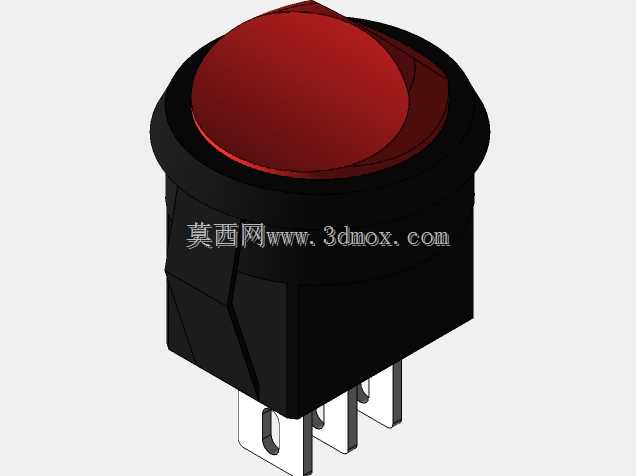

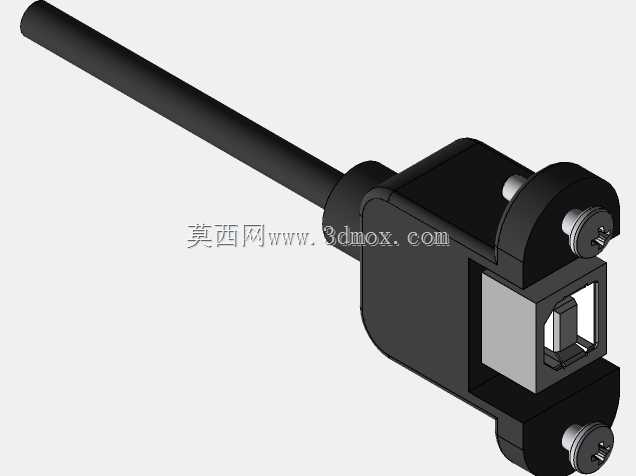

　　急停按钮采用大直径蘑菇头设计，按压行程符合安全规范，触发后可以直接切断设备运行回路，满足设备安全操作的强制要求；右侧大尺寸显示屏为人机交互主界面，下方排布数字按键、方向控制按键与功能快捷键，按键采用凸起式硅胶材质，按压反馈清晰，戴劳保手套操作也能准确触发，不会出现误触情况。面板下方预留了USB接口位，方便操作人员直接插入U盘导入加工代码，不需要弯腰到设备电柜处操作，减少加工准备阶段的动线长度。壳体内部做了分层安装空间设计，上层用于固定显示面板与按键电路板，下层预留了DSP控制板的安装位，安装柱位置与瑞达标准DSP控制板的孔位完全匹配，不需要额外做转接板，装配时直接用螺丝固定即可，内部走线槽沿着壳体内壁排布，

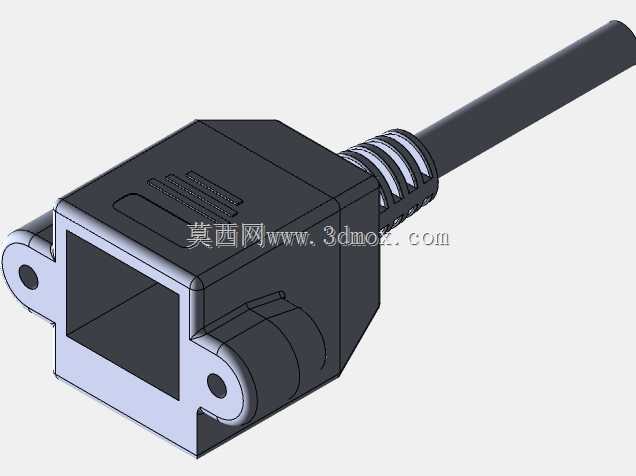

　　强电与弱电走线区域做了分隔筋，避免信号干扰造成的控制失灵问题。从安装边界来看，控制盒整体深度控制在200mm以内，挂装后不会过多占用设备周边的操作空间，面板倾斜角度做了15度的仰角设计，操作人员站立操作时视线刚好垂直于显示屏，减少长时间查看屏幕的视觉疲劳。壳体侧面预留了航空插头的安装孔位，所有对外连接线都通过航空插头与设备主体连接，拆装维护时不需要拆开控制盒壳体，直接拔插插头就可以整体拆下控制盒，方便后期的检修与元器件更换。在实际应用场景中，这类控制盒除了配套激光加工设备，也可以适配小型数控铣床、数控雕刻机等需要本地人机交互的加工设备，面板上的按键标识可以根据不同设备的功能需求做定制化丝印，

　　壳体的安装孔位也可以根据配套设备的支架尺寸做微调，不需要重新开模就能适配不同的安装场景。设计过程中充分考虑了车间加工环境的使用需求，壳体接缝处做了折弯咬合结构，搭配密封胶条可以阻挡加工过程中产生的粉尘进入壳体内部，避免粉尘堆积在电路板上造成短路故障，面板按键区域做了一体覆膜处理，切削液、加工碎屑溅到面板上也不会渗入内部，日常清洁只需要用湿抹布擦拭表面即可，不需要拆开清理。控制盒的重量控制在3kg以内，即便是采用悬臂安装，也不会对悬臂转轴造成过大的负载，长期使用不会出现悬臂下垂的问题，壳体表面采用喷塑处理，耐油污耐刮擦，车间环境下长期使用也不会出现表面锈蚀或者掉漆的情况。
