3D增材制造用内螺纹连接喷嘴结构设计

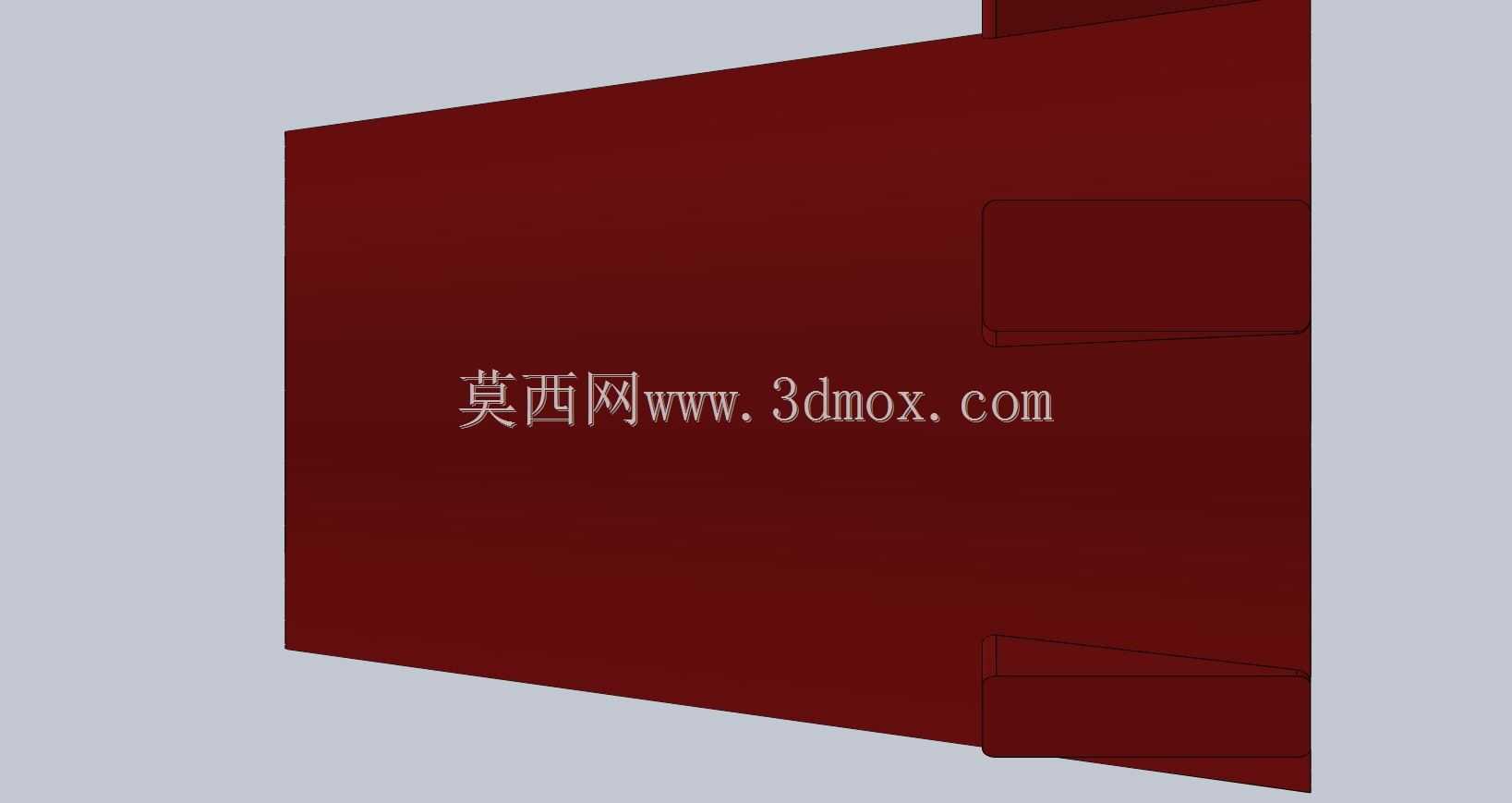

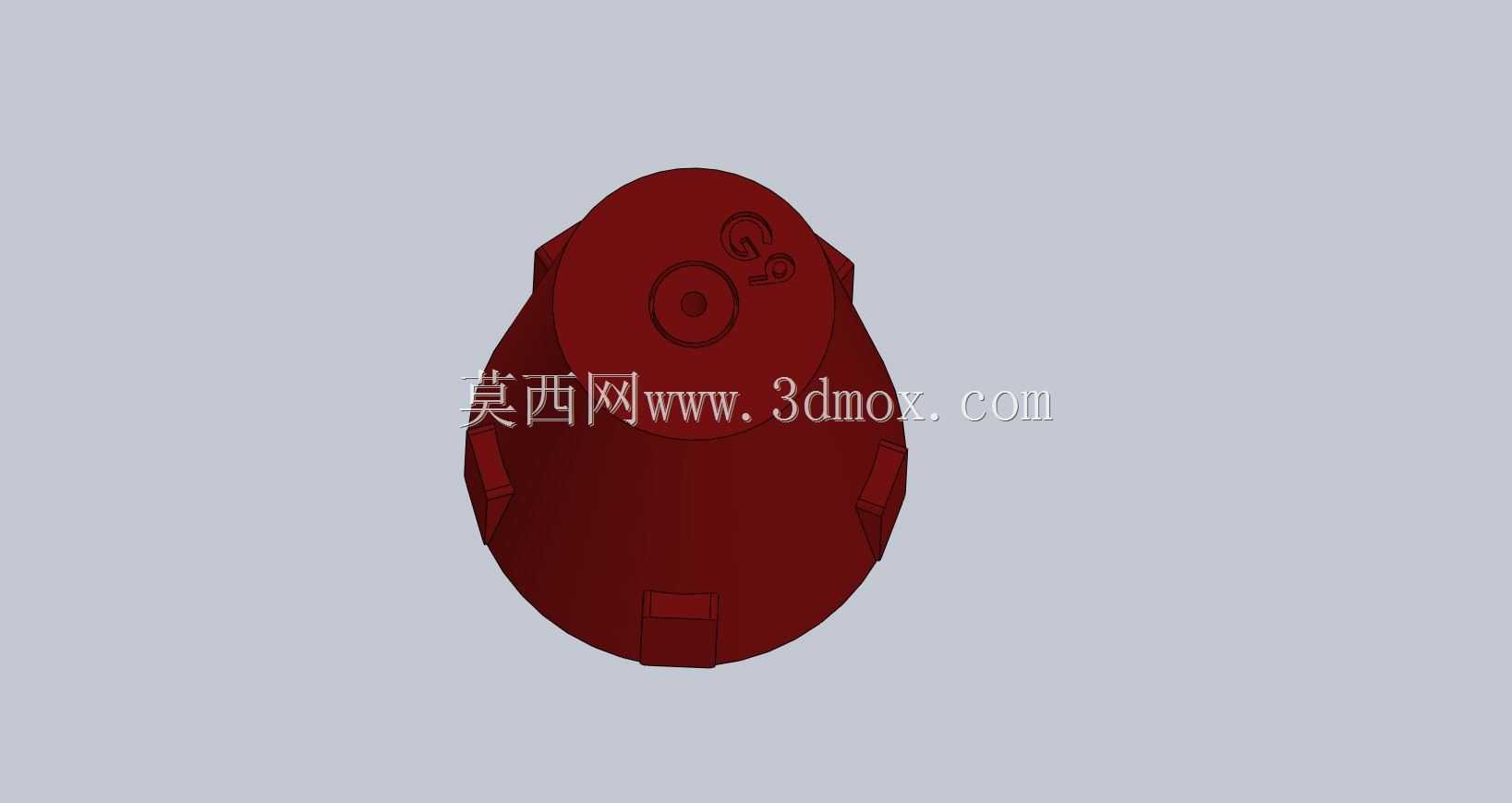

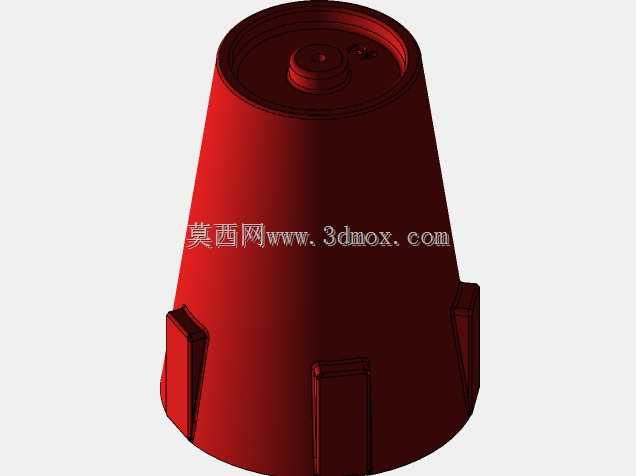

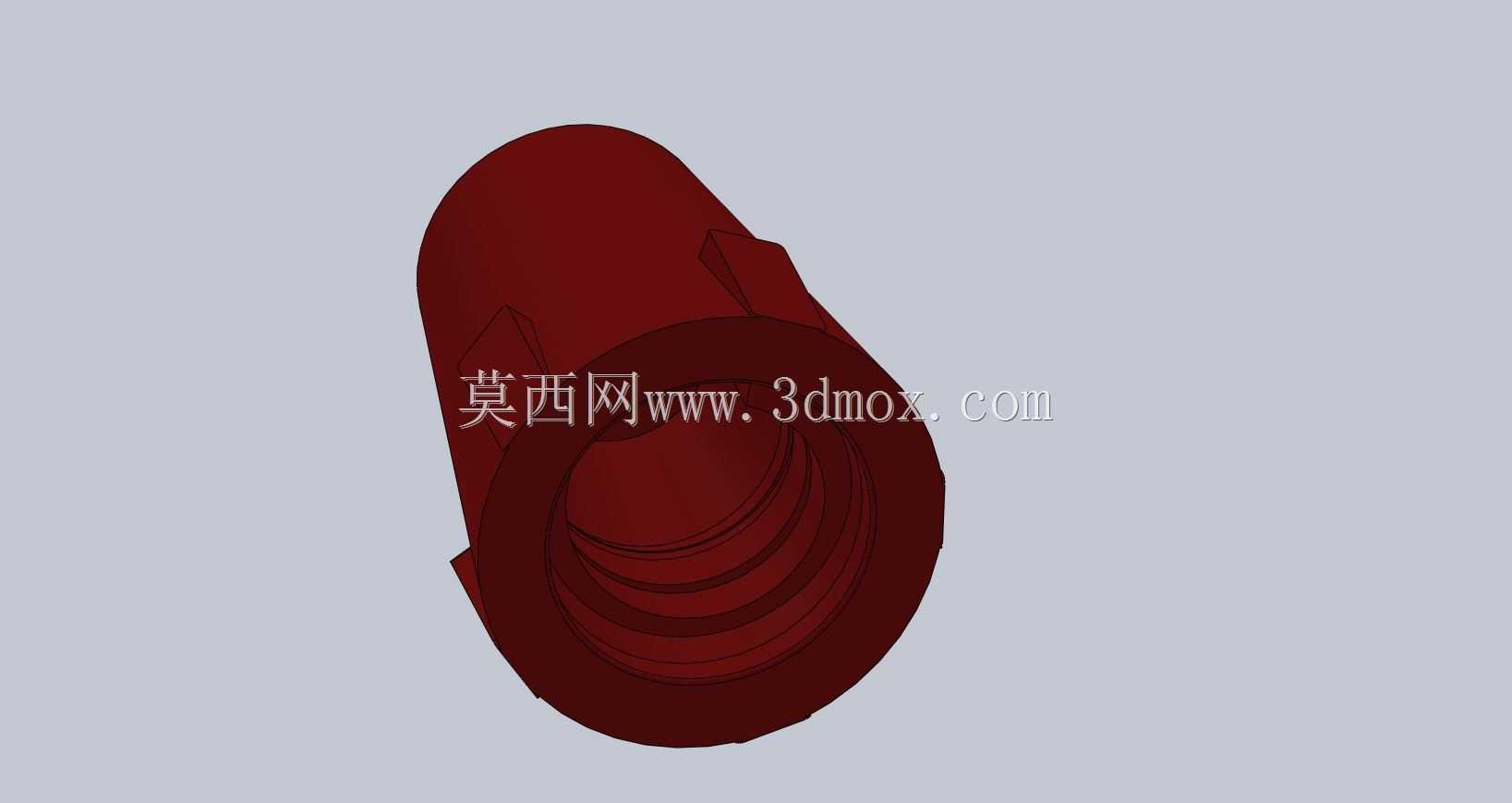

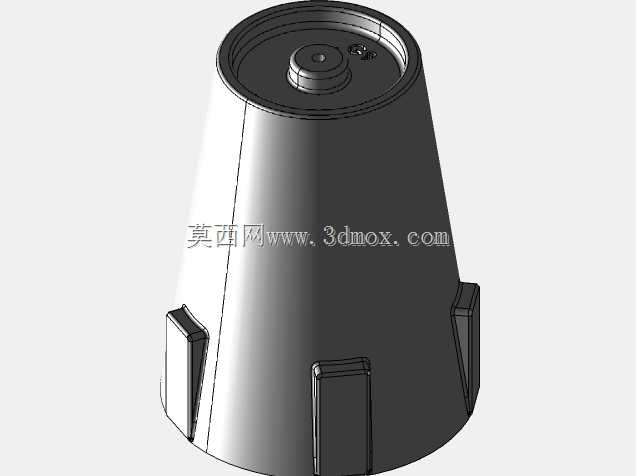

　　在增材制造流体输送、小型喷涂作业、低压流体喷射的工况场景里，喷嘴是直接决定介质喷射形态、流量稳定性的核心终端部件，这类部件的结构合理性，会直接影响最终的作业效果，不管是粘结剂喷射成型的3D打印设备，还是小型低压喷涂、药剂雾化喷洒的终端执行端，都需要匹配流道顺滑、连接可靠的喷嘴结构。这款喷嘴采用内螺纹接口作为安装连接结构，设计过程中优先考虑了安装拆卸的便捷性，内螺纹的牙型选用常规连接用三角牙，螺纹公差按照中等配合精度选取，既保证连接后的密封可靠性，又避免过盈配合导致的安装卡滞、拆卸困难问题，适配常规的外螺纹管路接头，不需要额外定制转接件就能完成装配。从结构外形来看，喷嘴整体采用一端带外六角拧动结构、一端为收缩喷口的构型，

　　外六角结构的对边尺寸按照常用扳手的规格匹配，现场安装时可以用普通开口扳手或者活动扳手完成拧紧作业，不需要专用工装，降低现场装配的工具要求。喷嘴内部的流道采用渐变收缩设计，从接口端的大内径逐步过渡到喷口端的小内径，过渡段全部采用圆弧顺滑衔接，没有直角突变结构，这种设计可以减少介质在流道内部的紊流产生，降低压力损失，让介质从喷口喷出时的流态更稳定，避免出现喷射发散、流量脉冲的问题。设计时也充分考虑了增材制造的工艺特性，整个结构没有大于45度的悬空面，不需要额外添加支撑结构就能完成打印成型，打印完成后只需要简单去除流道内的少量残留粉末，不需要复杂的后处理工序就能投入使用，大幅缩短了零件的制造周期。安装边界方面，

　　喷嘴的最大外径控制在常规管路布局的预留空间范围内，拧紧时的扳手活动空间只需要比六角对边尺寸大10毫米左右即可，不需要预留过大的操作空间，适合在密集排布的多喷嘴阵列场景中使用，比如多喷头粘结剂3D打印设备的喷头阵列、小型喷涂线的多喷嘴排布工位，都能满足安装空间要求。在实际使用场景中，这款喷嘴可以适配粘度在100cp以下的流体介质，包括水性粘结剂、低压清洗水、低粘度雾化药剂等，工作压力在0.1到0.6MPa区间内时，喷射的锥角稳定在30度左右，流量偏差可以控制在5%以内，能够满足多数低压喷射工况的使用要求。结构壁厚设计上，按照1.5倍的工作压力做强度校核，壁厚选取2.5毫米，既保证足够的结构强度，在受压时不会出现开裂、变形问题，

　　又不会因为壁厚过大导致增材制造时间过长、材料浪费的问题。喷口端面做了0.2毫米的倒角处理，避免安装或者搬运过程中喷口边缘磕碰产生缺口，影响喷射形态，同时倒角结构也能引导介质在喷口处的收缩，进一步提升喷射的集中度。在和管路连接的密封设计上，内螺纹的末端设计了1毫米宽的密封端面，安装时可以搭配聚四氟乙烯生料带或者小型橡胶密封圈完成密封，在额定工作压力下不会出现渗漏问题，不需要额外设计密封槽结构，简化了零件的加工复杂度。对于三维建模从业者来说，这类喷嘴的建模过程需要重点关注内螺纹的收尾处理、流道过渡面的曲率连续性，以及外六角结构和喷嘴主体的衔接圆角，避免出现应力集中的问题，同时所有的尺寸标注都要匹配实际的安装工况，不能只追求外观效果而忽略实际装配的可行性。在做结构验证的时候，可以通过流体仿真模拟内部的流场分布，调整过渡段的圆弧半径，找到压力损失最小的曲率参数，再结合实际的打印测试，验证不同压力下的喷射形态，最终确定最优的结构尺寸。这类小型喷嘴虽然结构不复杂，但是作为流体系统的终端部件，每一处结构细节都会影响最终的使用效果，设计时不能只照搬标准件的尺寸，需要结合具体的使用场景调整流道参数、外形尺寸，才能满足实际的生产作业需求。
