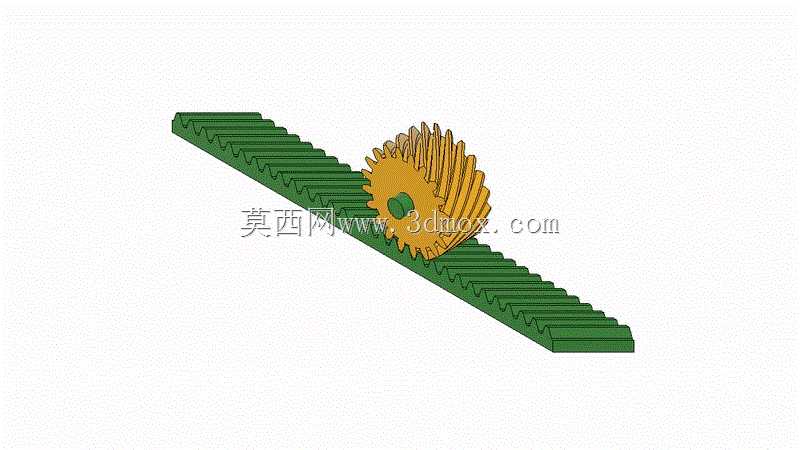

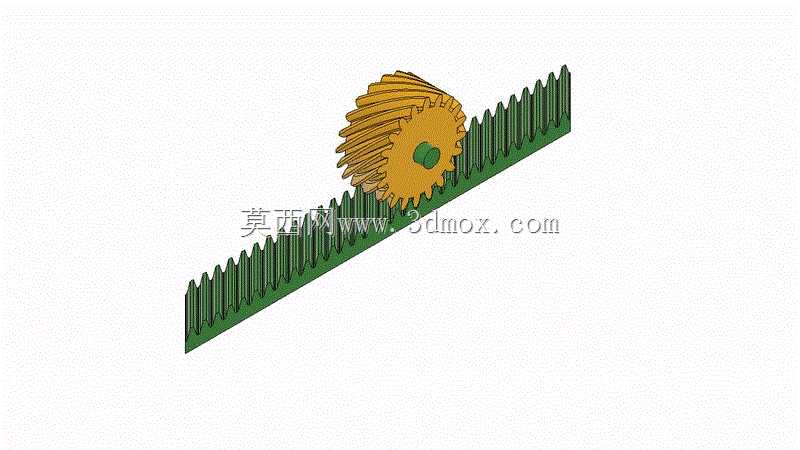

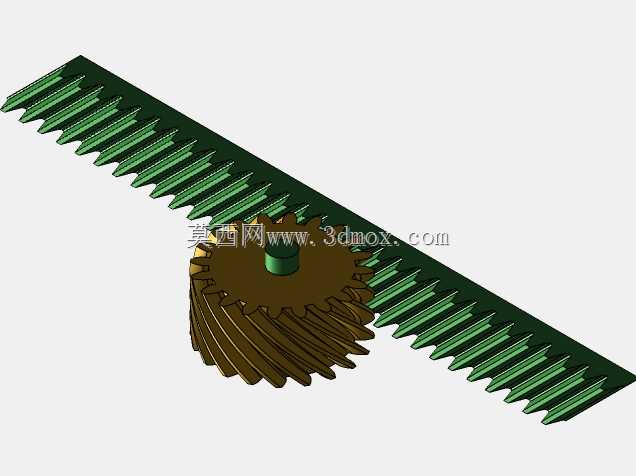

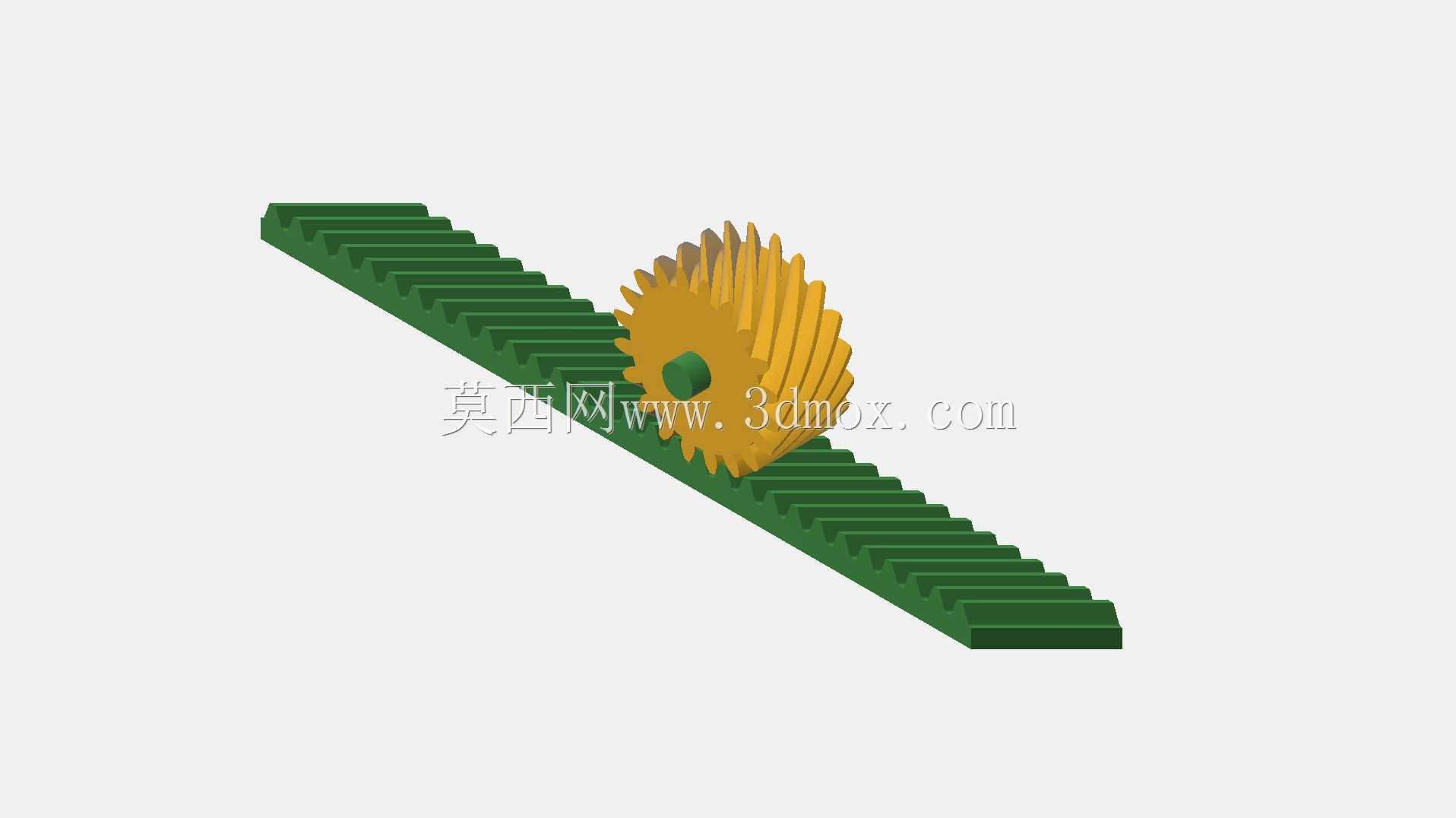

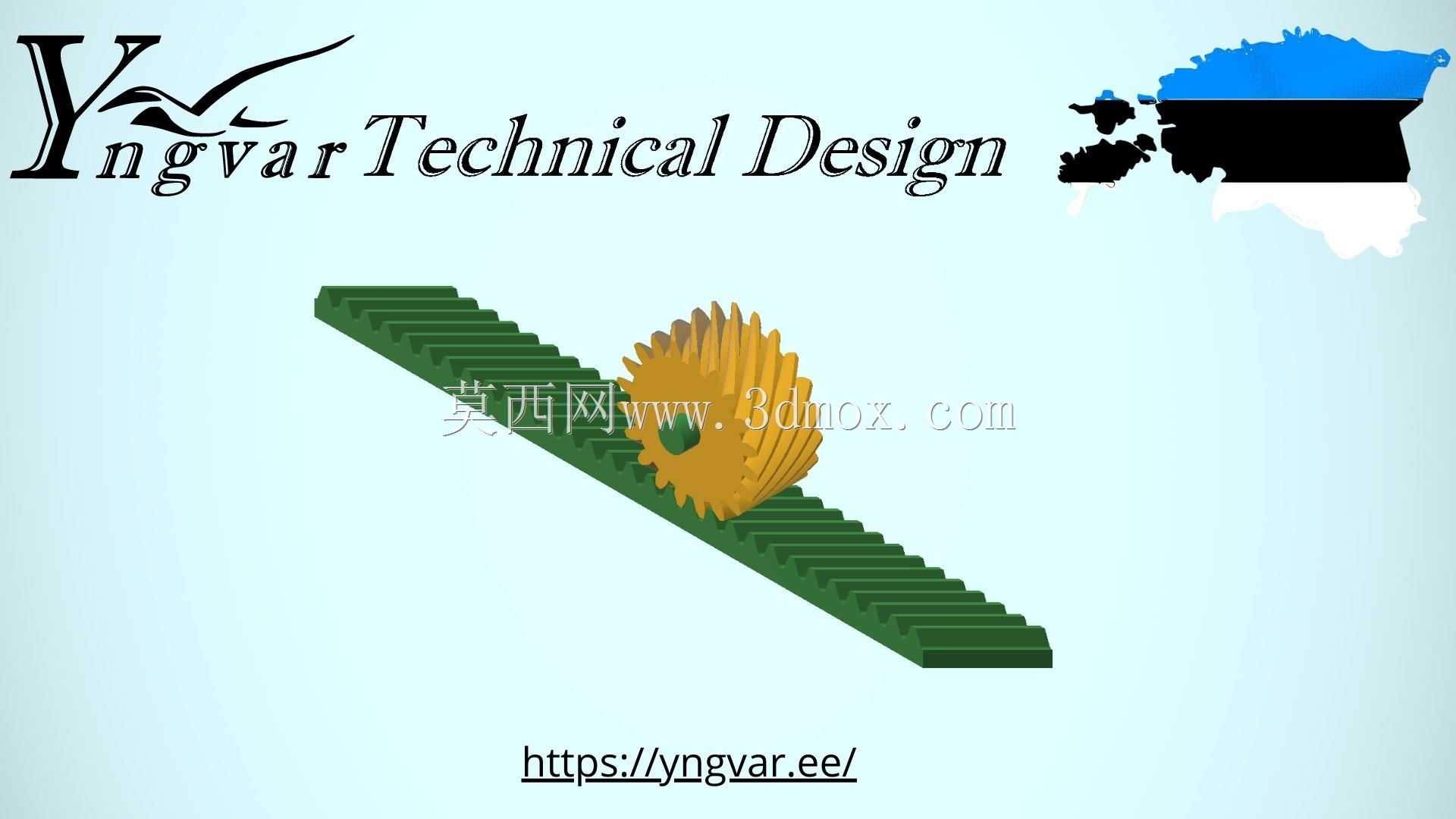

这套斜齿轮与斜齿条的啮合结构,在非标自动化线体的往复进给工位、小型专用设备的直线执行单元里应用十分广泛,区别于常规直齿齿条传动,斜齿构型的啮合重合度更高,传动过程中轮齿是逐步进入、逐步退出啮合状态,不会出现直齿传动常见的瞬时冲击,运行噪音更低,同等模数、齿宽参数下的承载能力也比直齿齿条副高出15%到20%,适合中低速、有一定平稳性要求的直线传动场景。
设计这套啮合副的时候,首先要卡死的核心参数就是配对螺旋角的匹配关系,斜齿轮的螺旋角和斜齿条的螺旋角数值必须完全一致,旋向必须相反,否则装配时会出现卡滞、打齿的问题,根本无法正常啮合。很多新手工程师在选型建模时容易忽略螺旋角旋向的匹配,只核对模数、压力角,最后装配时才发现轮齿完全对不上,只能返工修改参数。另外斜齿传动在运行过程中会产生轴向分力,这个轴向力的大小和螺旋角的正切值成正比,螺旋角越大轴向力越大,所以配套的齿轮安装端必须配置能承受轴向载荷的支撑结构,比如成对使用的角接触轴承或者圆锥滚子轴承,不能只用深沟球轴承做单支撑,否则运行一段时间后轴承会因为轴向窜动提前失效,齿轮也会出现偏磨。齿条的安装基准面也要做相应的定位设计,安装面的平面度公差要控制在每米0.05mm以内,对接安装的齿条接缝处要做齿距修配,保证轮齿过渡顺畅,不会出现传动卡顿。

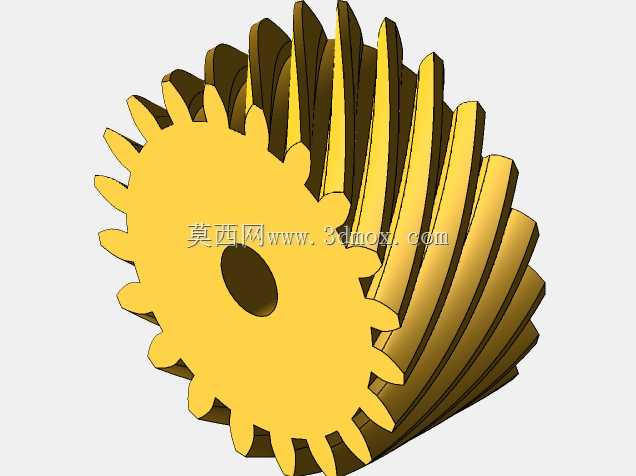

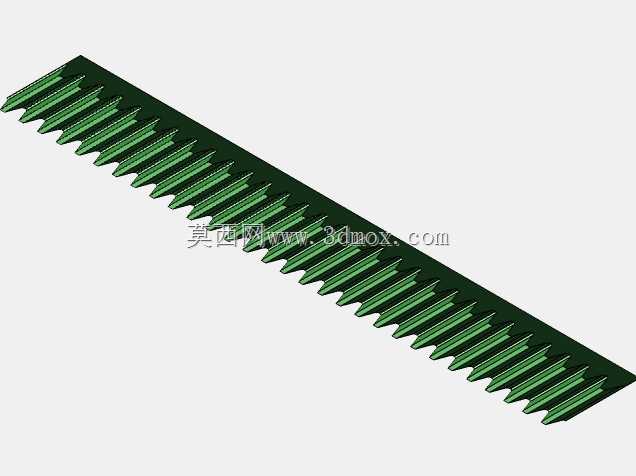

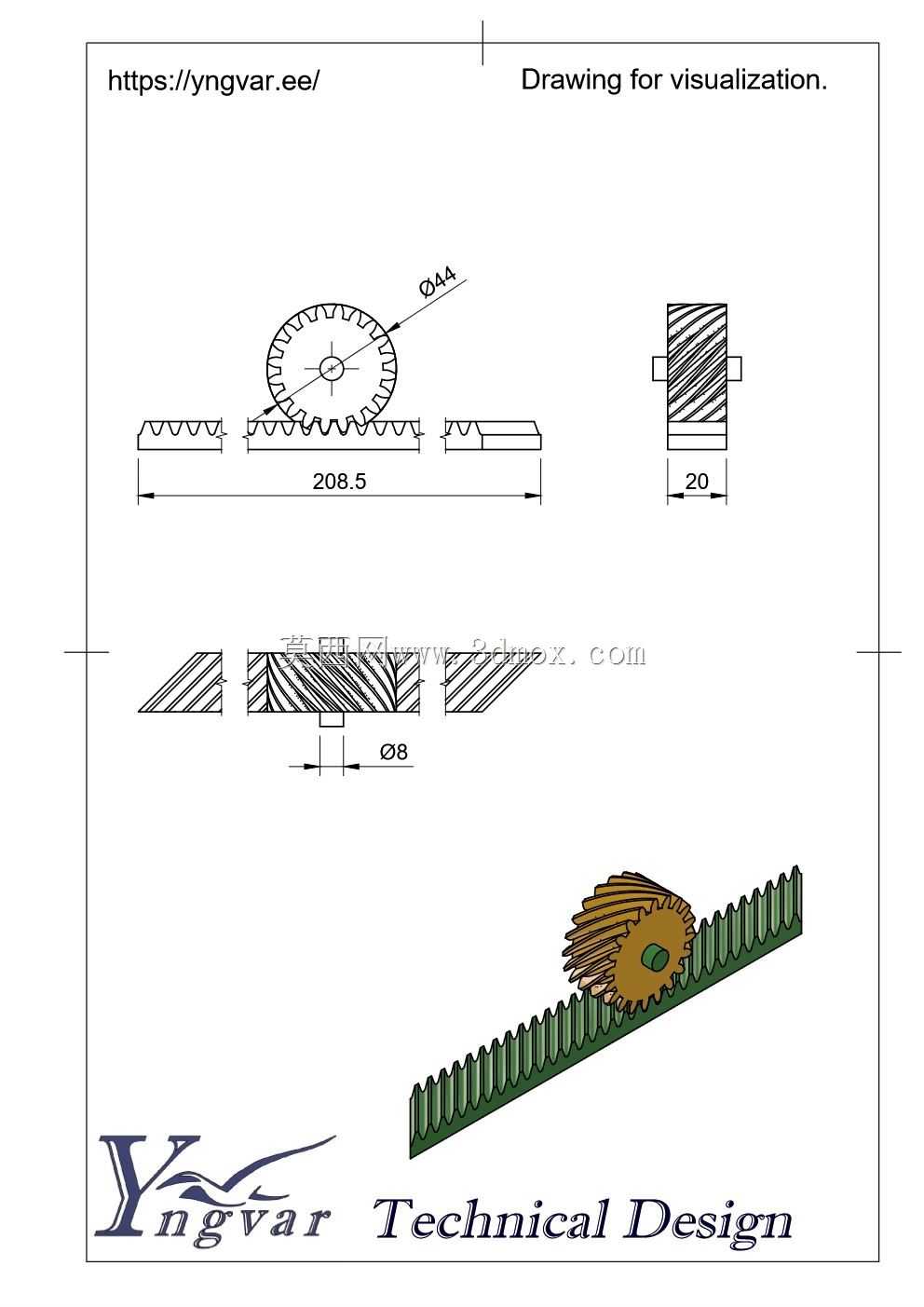

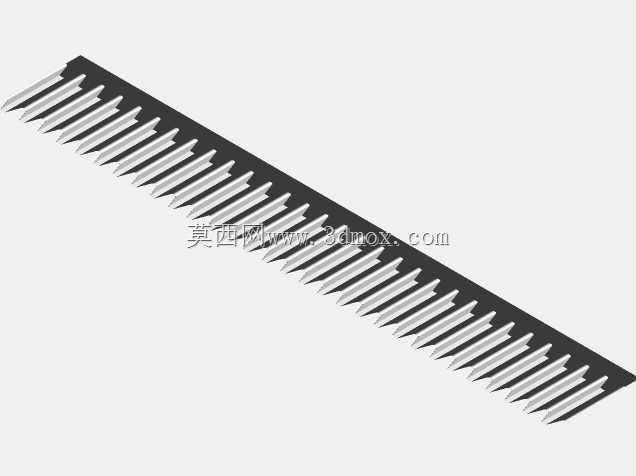

从结构尺寸边界来看,这套模型里的齿条采用长条形直装结构,安装孔位按照等间距布置,适配常见的型材安装面,不需要额外做复杂的转接工装,齿轮采用轴孔一体化设计,中心预留标准键槽,方便和传动轴做周向固定,装配时的中心距公差要控制在0.02mm到0.05mm之间,中心距过大会导致啮合侧隙过大,传动反向间隙超标,定位精度下降;中心距过小则会导致轮齿啮合过紧,运行阻力陡增,磨损加快。齿侧间隙的预留也要根据应用场景调整,用于精密定位的场合侧隙要控制在0.01mm到0.03mm,用于普通动力传输的场合可以适当放大到0.05mm到0.1mm,补偿加工误差和热胀冷缩带来的尺寸变化。
实际应用中,这类斜齿轮齿条副除了常规的直线进给场景,早年也有部分车型的转向机构采用过类似结构,不过因为轴向力的问题,现在乘用车转向已经很少采用,更多是在工业设备的长行程直线传动里使用,比如桁架机械手的水平行走轴、自动化仓储堆垛机的升降轴、激光切割设备的横梁移动轴,相比丝杠传动,齿轮齿条传动的行程可以做的很长,不会出现丝杠长行程下垂的问题,传动效率也能保持在90%以上,维护成本更低,只需要定期涂抹润滑脂就能保证长期稳定运行。建模过程中要注意齿形的准确生成,斜齿轮的齿面是渐开螺旋面,不能用直齿齿形简单扭转生成,否则会出现啮合干涉,齿条的齿形要和齿轮的法向参数完全匹配,法向模数、法向压力角必须一致,端面参数可以根据螺旋角换算得到,装配时要保证齿轮的轴线和齿条的长度方向垂直,和齿条的齿面基准平行,否则会出现轮齿单边接触,局部载荷过大断齿的问题。另外在润滑设计上,这类传动结构最好配套自动润滑齿轮,定期在啮合面涂抹润滑脂,减少轮齿磨损,延长使用寿命,在有粉尘的工况下还要加装防护罩,避免碎屑进入啮合面造成齿面压溃。
