6英寸36齿与3英寸18齿啮合正齿轮组

项目分类:齿轮 发布时间:2024-05-24 ID:751804
  • 6英寸36齿与3英寸18齿啮合正齿轮组

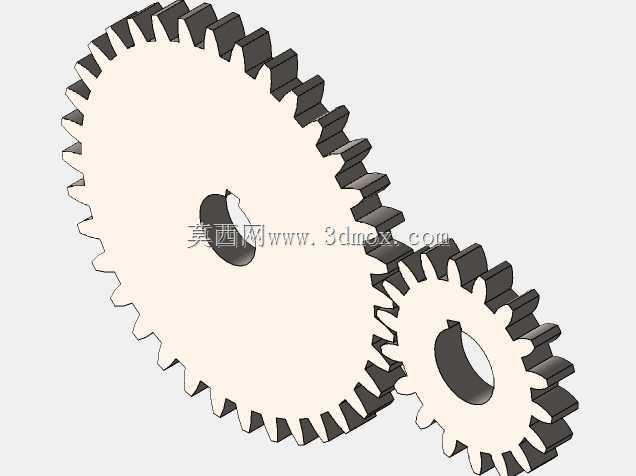

  这套啮合正齿轮组包含两个不同规格的直齿圆柱齿轮,大齿轮分度圆直径为6英寸,齿数36,小齿轮分度圆直径为3英寸,齿数18,二者传动比为2:1,可在平行轴传动场景下实现稳定的转速与扭矩转换。在常规的轻工输送设备、小型机床进给机构、包装设备的动力传输单元中,这类定传动比的正齿轮组应用十分广泛,相比斜齿轮,直齿正齿轮不存在轴向力,安装时无需额外配置承受轴向载荷的轴承组件,支撑结构的设计复杂度更低,后期维护时的拆装调整也更为便捷。

  从结构设计逻辑来看,两个齿轮均采用标准渐开线齿形设计,齿顶高、齿根高参数符合通用圆柱齿轮标准,啮合过程中齿面接触为线接触,传动效率可达98%以上,适合中低速、载荷平稳的动力传递场景。齿轮中心位置设计有带键槽的安装孔,可通过平键与传动轴实现周向固定,避免传动过程中齿轮与轴之间出现相对转动,孔的直径与对应分度圆尺寸匹配,保证轴孔配合的同轴度要求,减少高速运转时的径向跳动量。齿根位置做了标准圆角过渡,避免应力集中导致的齿根断裂问题,提升齿轮的疲劳使用寿命。

  实际选型应用时,需要注意两个齿轮的中心距安装边界,按照两个齿轮分度圆半径之和计算,理论中心距为4.5英寸,安装时需要严格控制中心距的公差范围,中心距过大会导致齿侧间隙过大,传动过程中出现冲击、反向空程量大的问题,中心距过小则会加剧齿面磨损,甚至出现卡齿、无法转动的情况。齿宽参数的设计需要匹配传递的扭矩大小,齿宽过小会导致单位齿面载荷过大,加剧磨损,齿宽过大则会提高对轴系平行度的要求,容易出现载荷沿齿宽分布不均的偏载问题。

  这类正齿轮的加工通常采用滚齿、插齿工艺即可达到常规传动的精度要求,若用于精密传动场景,则需要后续进行剃齿、磨齿工序提升齿形精度与齿面粗糙度。在装配调试阶段,需要在齿面涂抹适配的润滑脂,减少啮合过程中的干摩擦,降低运转噪音的同时延长零件使用寿命。日常运维中需要定期检查齿面的磨损情况,若出现点蚀、断齿等问题需要及时更换,避免故障扩大影响整个传动系统的运行。不同于锥齿轮、蜗轮蜗杆等传动形式,正齿轮的传动方向仅能在平行轴之间转换,无法实现交错轴或垂直轴的动力传递,因此在布局传动结构时,需要提前规划好电机与负载的轴系位置,保证输入输出轴处于平行状态,避免额外增加换向结构提升设备复杂度。
