直齿圆柱齿轮啮合传动结构

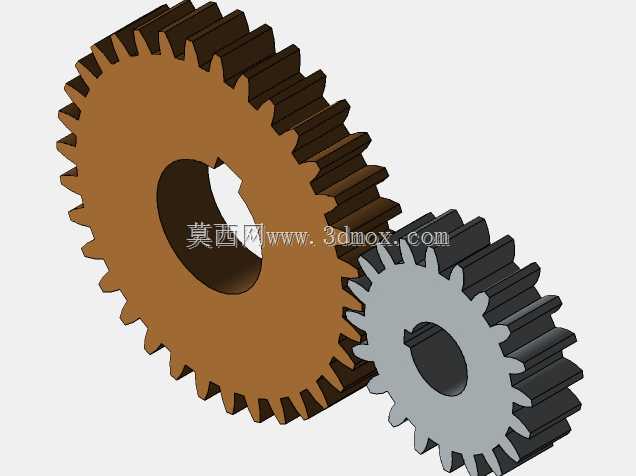

　　这套直齿圆柱齿轮啮合结构，是机械传动系统里应用最广泛的动力传递单元之一，日常在轻工输送线、小型机床进给机构、农用机具传动箱、自动化设备的动力分配模块里都能见到这类结构的身影，核心作用是在平行轴之间传递旋转扭矩，同时按照齿数比实现固定速比的转速转换，相比带传动、链传动，直齿啮合的传动精度更高，瞬时传动比稳定，不会出现打滑或者传动滞后的问题，适合对转速同步性有要求的工位使用。从结构设计逻辑来看，两个齿轮采用标准渐开线齿形设计，齿廓压力角取通用的20度，能保证啮合过程中齿面接触应力均匀，减少运转过程中的冲击与磨损；大齿轮采用键槽式轴孔设计，适配平键连接的传动轴，安装时可以通过键槽实现周向固定，避免齿轮与轴之间出现相对转动，

　　小齿轮的轴孔同样采用同轴度公差严格的通孔设计，保证两轴平行度符合啮合要求，避免出现偏载导致的齿面局部磨损加剧。在实际安装边界上，两齿轮的中心距需要严格按照齿数和模数计算的理论值控制公差，中心距过大容易导致齿侧间隙过大，正反转时出现回程误差，中心距过小则会导致齿面啮合过紧，运转阻力增大，甚至出现卡齿、打齿的故障；齿宽方向的尺寸设计上，两个齿轮的齿宽保持一致，安装时需要保证端面对齐，避免出现轴向错位导致有效啮合齿宽减小，降低齿轮的承载能力。从功能特性来看，直齿圆柱齿轮啮合时轮齿是沿齿宽方向同时进入啮合、同时退出啮合，相比斜齿轮会存在一定的啮合冲击，但加工难度更低，装配调整更方便，不需要额外考虑轴向力的承载问题，

　　支撑轴的轴承只需要承受径向载荷即可，能简化整体支撑结构的设计，降低整套传动机构的制造成本。在实际工况适配中，这类啮合结构通常搭配润滑脂或者润滑油进行齿面润滑，低速轻载场景下可以采用脂润滑，高速重载场景则需要采用油浴或者喷油润滑，降低齿面的摩擦系数，延长齿轮的使用寿命；齿顶圆与齿根圆之间的径向间隙按照标准值设计，能避免啮合过程中齿顶与对方齿根发生干涉，同时预留出一定的空间储存润滑介质，改善啮合区域的润滑条件。设计这类啮合结构时，首先需要根据传递的扭矩、转速要求确定模数与齿数，模数越大轮齿的抗弯强度越高，能承受的扭矩越大，齿数的配比则直接决定传动比，需要匹配动力端的输出转速与执行端的需求转速；其次要控制齿形的加工公差，齿距累积误差、

　　齿向误差都需要控制在对应精度等级的范围内，避免运转过程中出现振动、噪音过大的问题。在设备实际使用过程中，这类齿轮啮合结构不需要复杂的维护，只需要定期检查齿面的磨损情况，及时补充或者更换润滑介质，当齿面磨损量超过齿厚的允许值时及时更换齿轮即可，能长期保持稳定的传动性能，不会因为长期运转出现传动比漂移的问题，适合在固定工况下长期连续运转的设备中使用。很多小型自动化设备的动力传输工位，都会优先选用这类直齿啮合结构，一方面是零件采购成本低，加工供应链成熟，不需要定制特殊规格的零件，另一方面是装配难度低，普通的装配钳工按照装配工艺要求调整好中心距与端面对齐度，就能保证机构正常运转，不需要复杂的调试过程，能有效缩短设备的装配周期，降低生产制造成本。
