曲面叶片造型CATIA初学练习作品

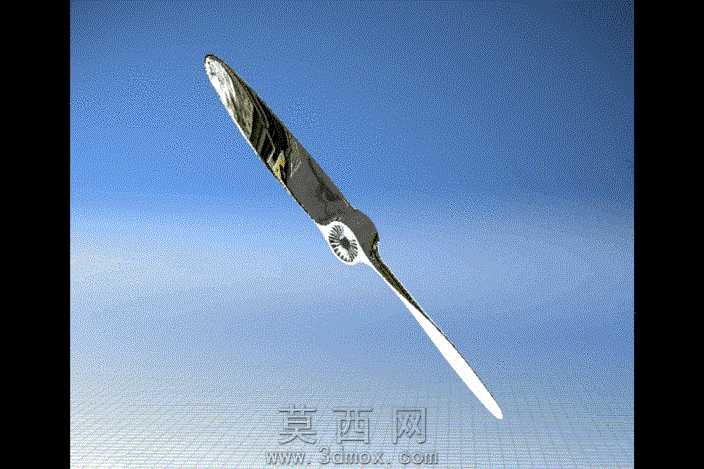

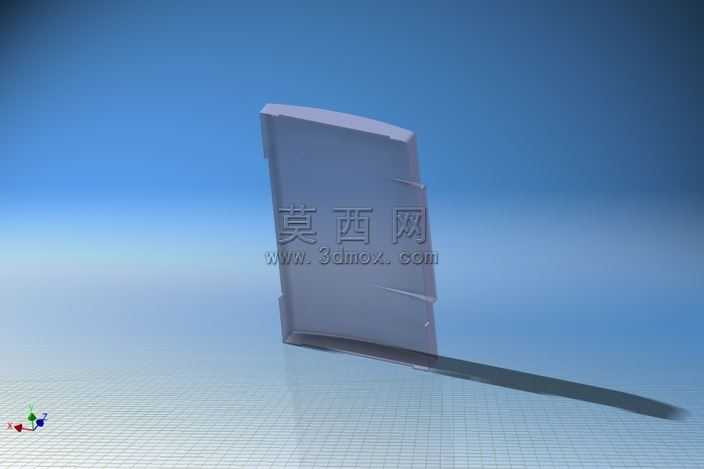

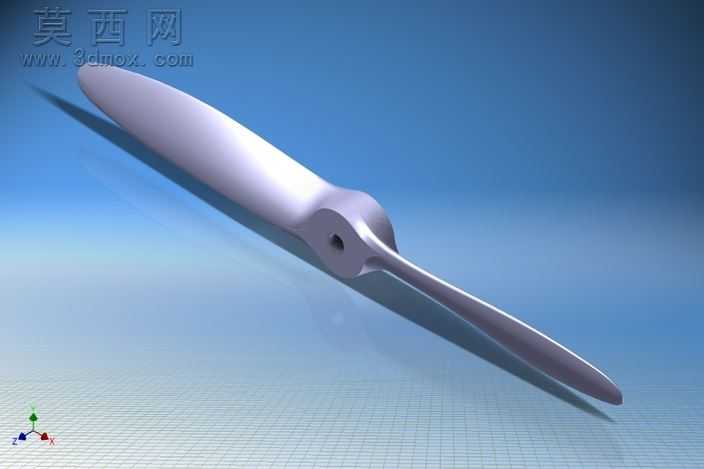

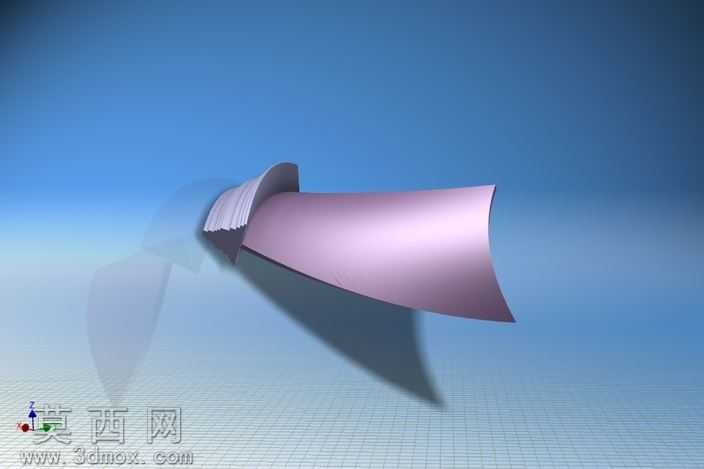

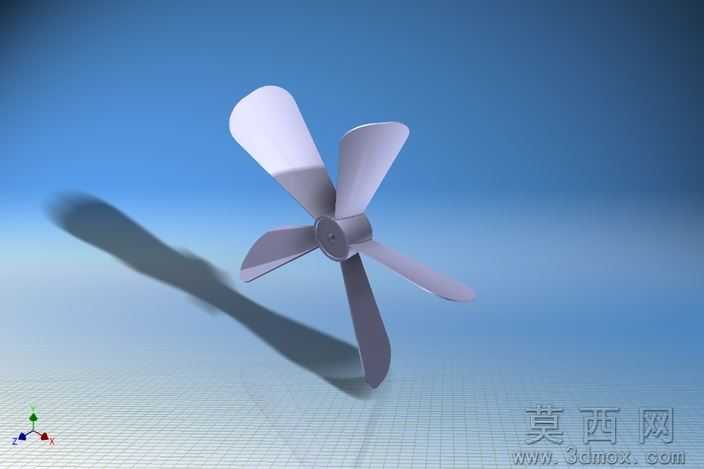

本作品是面向三维建模初学者的曲面类练习案例，整体以典型的扭曲曲面叶片为建模载体，完整覆盖了三维曲面建模从轮廓草绘到曲面成型、细节修整再到渲染输出的全流程操作。建模初期首先梳理叶片的形态逻辑：该叶片整体呈现从根部到梢部逐渐扭转、截面宽度渐变收窄的流线型特征，建模时先在多个平行基准平面上绘制不同位置的叶片截面轮廓线，精准控制每个截面的弦长、扭转角度以及轮廓曲率，保证叶片从安装端到自由端的形态过渡自然流畅，避免出现曲面褶皱、曲率突变的问题。完成各截面轮廓绘制后，通过多截面曲面命令生成叶片的主体曲面，过程中不断调整截面的耦合点与引导线走向，修正曲面的光顺度，确保曲面的G1连续要求，让叶片表面的流线形态符合流体力学部件的基础形态特征。主体曲面生成后，对叶片的安装端与自由端进行封闭处理，通过曲面加厚命令将片体转化为实体结构，再对叶片的边缘进行倒圆角修整，去除尖锐棱角，还原真实叶片的边缘过渡特征。材质与渲染阶段，为叶片主体赋予淡紫色金属质感材质，调整材质的反光度、粗糙度参数，模拟经过抛光处理的金属叶片表面质感；场景内搭配浅灰色网格地面，设置柔和的侧向主光源与环境补光，投射出自然柔和的阴影，突出叶片曲面的扭曲形态与光影变化，让整体渲染效果清晰展现曲面的造型细节。整个建模过程逻辑清晰，步骤拆解明确，没有复杂的冗余特征，非常适合刚接触三维曲面建模的学习者练习，能够帮助初学者快速掌握多截面曲面、曲面加厚、曲面光顺检查等常用曲面建模命令的使用技巧，理解曲面建模中轮廓控制、曲率调整的核心思路，建立从二维轮廓到三维曲面再到实体零件的建模思维，为后续完成更复杂的曲面类零件建模打下扎实的操作基础。
