自锁式蜗轮蜗杆传动啮合结构设计

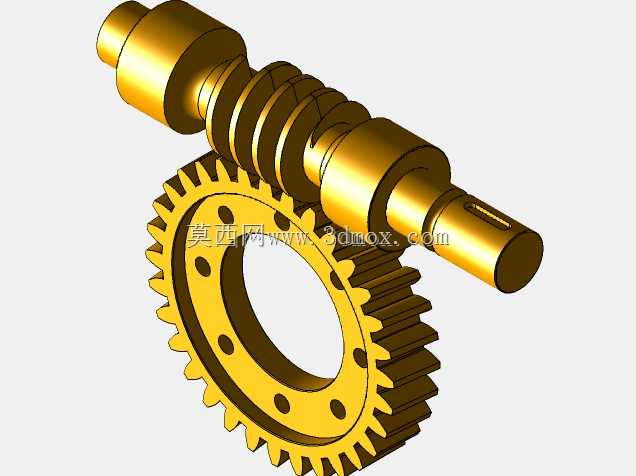

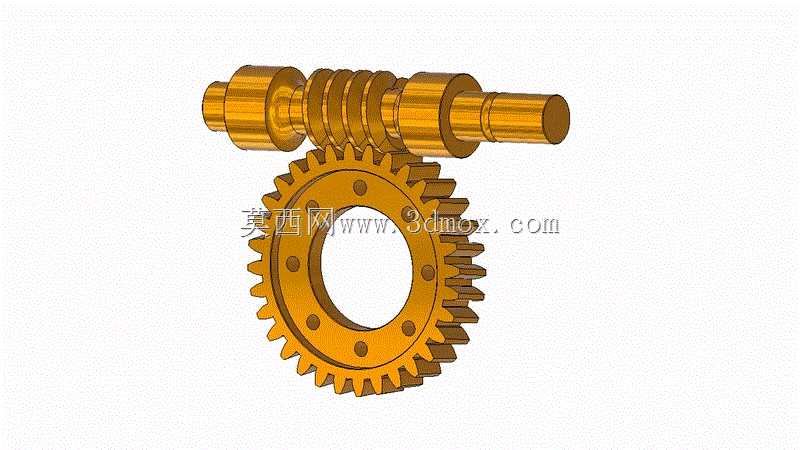

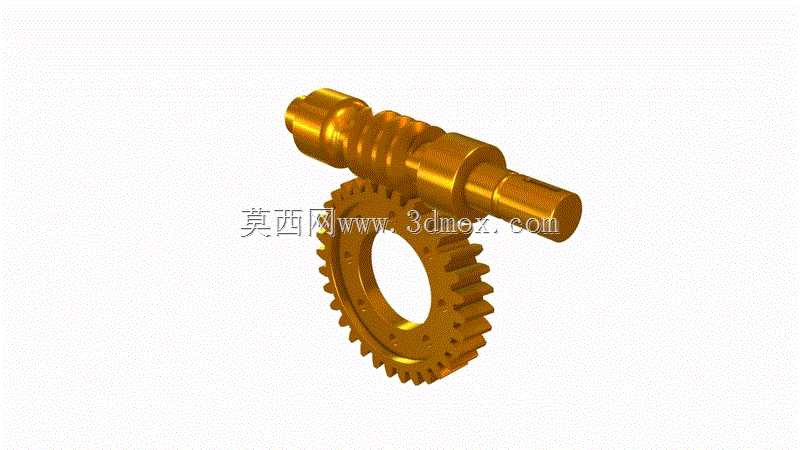

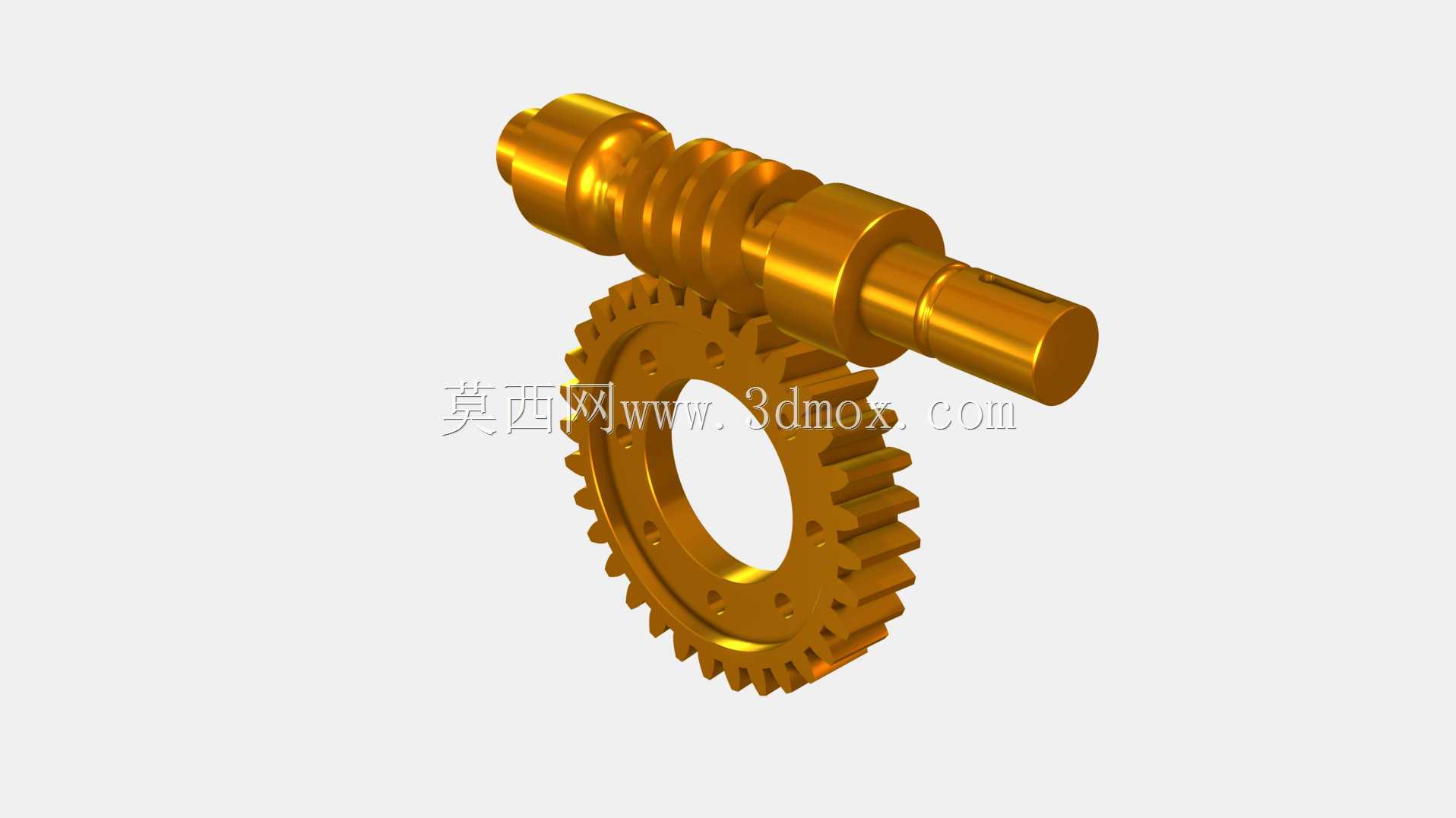

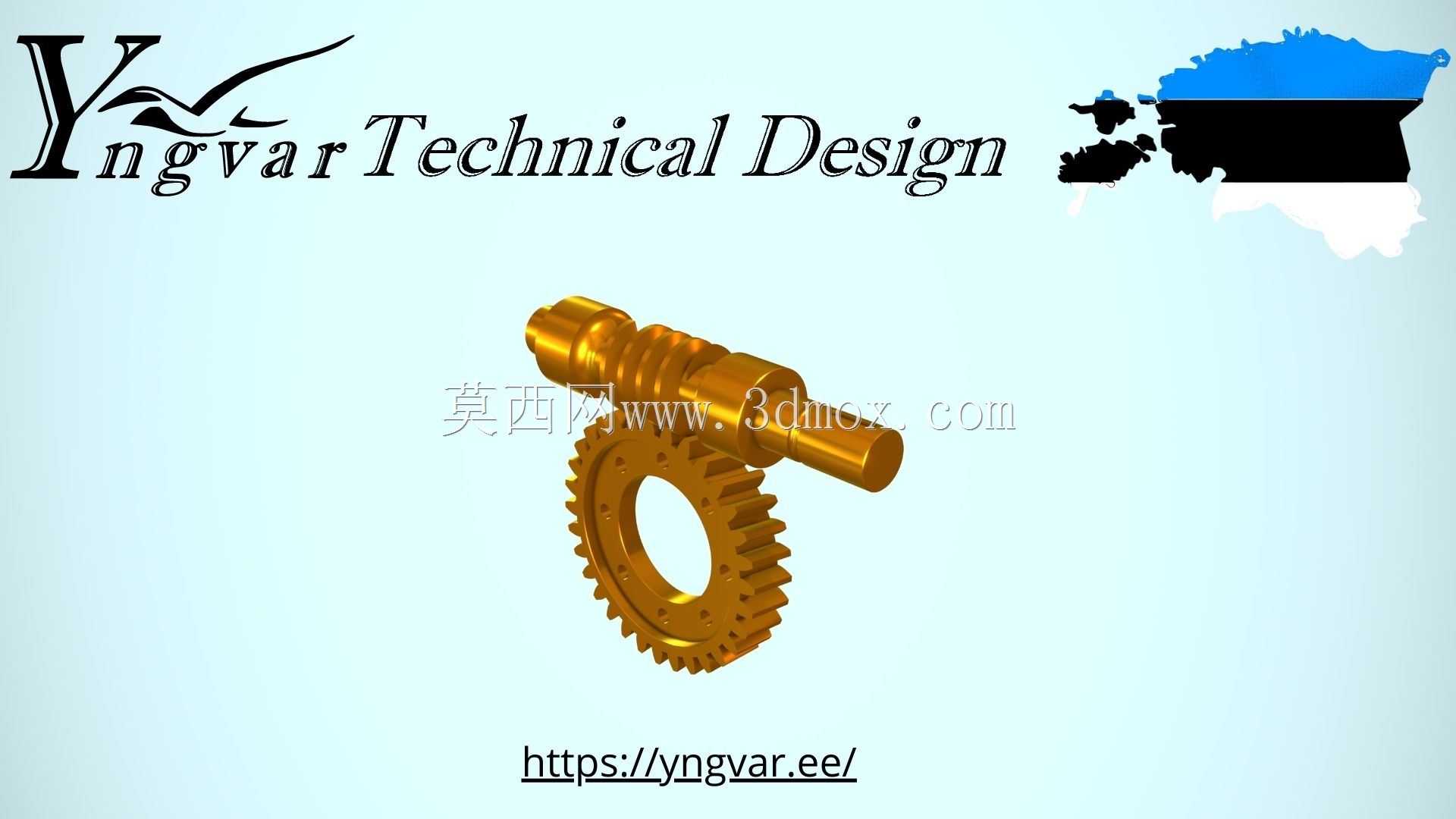

　　在中小功率传动、需要反向自锁的设备场景里，蜗轮蜗杆副一直是结构工程师选型时绕不开的传动方案，这套啮合结构的三维数模完整还原了单头蜗杆与渐开线齿形蜗轮的配合状态，能直接用于传动方案的干涉校验、装配模拟以及后续的工程图导出。从实际应用场景来看，这类传动结构常出现在小型输送线的减速单元、手动起重设备的止退机构、自动化设备的分度转台驱动、阀门的启闭执行端，核心是利用蜗杆导程角小于啮合轮齿当量摩擦角的特性，实现反向自锁——也就是只能由蜗杆带动蜗轮转动，蜗轮无法反向驱动蜗杆，这一特性在需要防止负载倒转的工况下能省掉额外的制动结构，大幅简化设备整体布局。

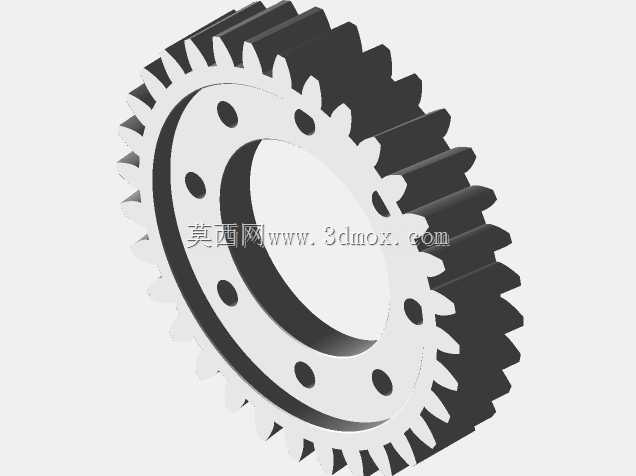

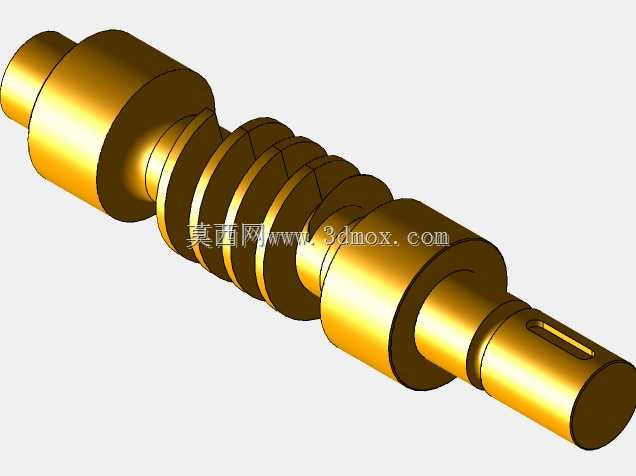

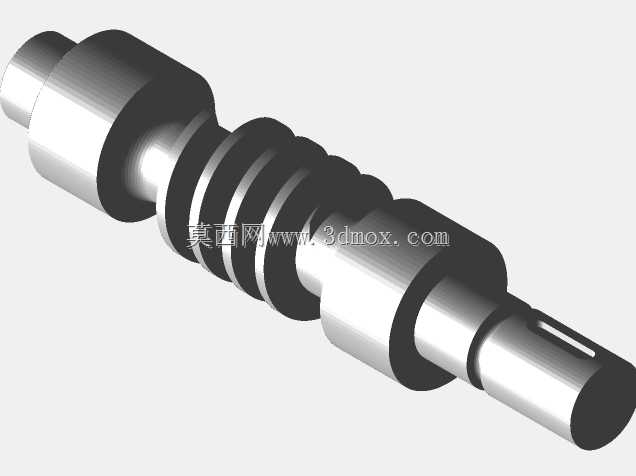

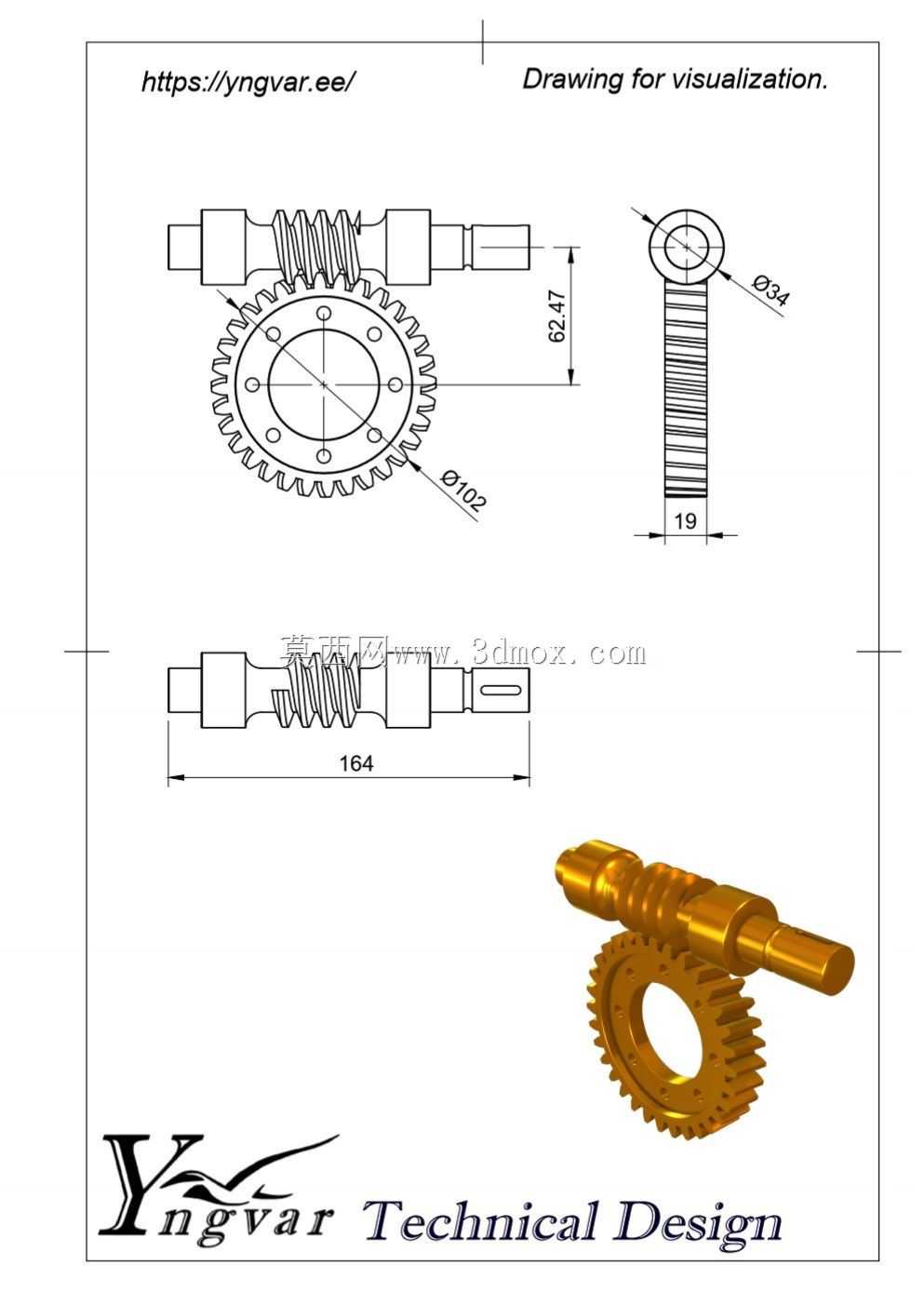

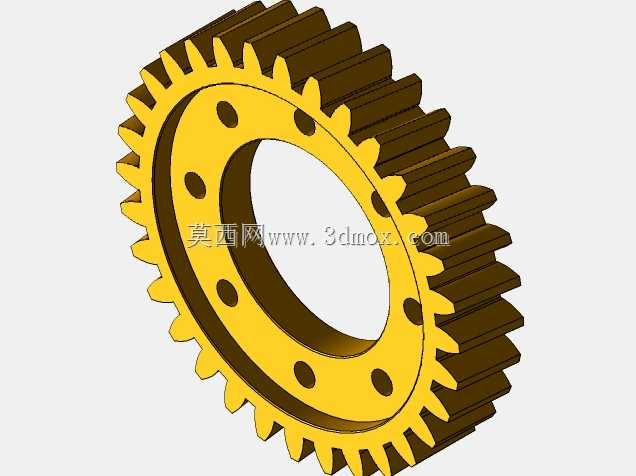

　　从结构设计逻辑来看，这套模型里的蜗杆采用轴齿一体结构，两端预留的轴颈段是用来匹配深沟球轴承安装位的，轴肩位置做了明确的定位基准，装配时可以直接靠轴肩顶住轴承内圈完成轴向定位，不需要额外加工定位套；蜗杆的齿部采用阿基米德齿形，加工时可以用普通车床通过成型车刀直接切削，不需要专用的磨齿设备，对中小批量加工的车间非常友好，齿面的粗糙度预留了0.8的加工余量，能满足常规传动的耐磨需求。与之啮合的蜗轮采用辐板式结构，中心孔预留了键槽安装位，轮缘上均匀分布的六个安装孔是用来和输出端的连接法兰做螺栓固定的，齿圈部分的厚度经过核算，能覆盖蜗杆的全齿宽啮合区间，避免出现局部齿面应力集中的问题。

　　做结构选型时要注意，这套传动副的中心距是固定的装配边界，安装时必须保证蜗杆轴线与蜗轮轴线的空间垂直交错，偏移量不能超过齿厚公差的1/3，否则会出现啮合间隙过大、齿面偏磨甚至卡滞的问题；蜗杆两端的轴承跨距要根据轴的挠度计算值来确定，避免满负载运行时蜗杆出现挠曲变形导致啮合接触区偏移到齿端。从功能特性上看，这套传动结构能在单级传动下实现较大的减速比，相比平行轴齿轮传动，相同减速比下整体结构体积能缩小40%左右，而且啮合过程是连续的线接触，传动平稳性远优于交错轴斜齿轮，运行时的冲击和噪音都更小，适合对传动平稳性有要求的低速重载工位。

　　建模过程中特意还原了齿侧间隙的预留量，常温工况下这个间隙值既能补偿热膨胀带来的尺寸变化，也能容纳润滑油膜形成所需的空间，避免运行时出现齿面胶合；蜗轮的齿顶圆和蜗杆的齿根圆之间预留了标准顶隙，能防止装配时出现齿顶顶撞，也能储存少量润滑脂，减少日常维护的频次。在做设备布局时，要注意蜗杆的安装方向，尽量让蜗杆处于蜗轮的下方位置，采用油浴润滑时能保证啮合齿面充分浸油，如果安装空间受限必须采用上置蜗杆结构，就要额外加装甩油环或者强制润滑结构，避免高速运行时齿面缺油磨损。另外这套结构的自锁特性只有在静态工况下才可靠，如果设备存在较大的冲击振动，还是要配合辅助制动结构使用，避免出现自锁失效的风险。
