蝙蝠侠造型飞镖式BAT利刃结构设计

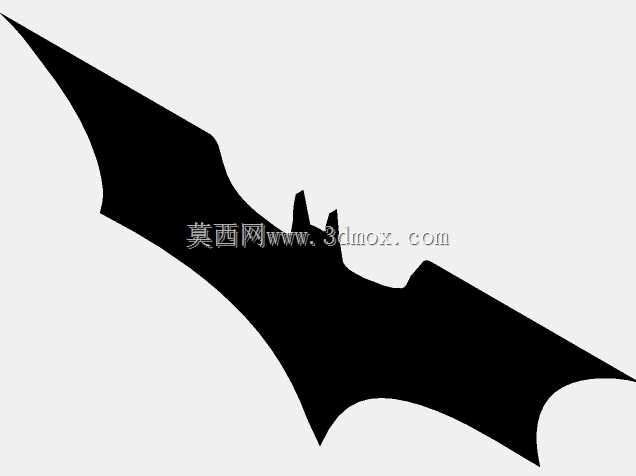

　　这款蝙蝠造型的刃具结构，最初的设计溯源来自影视IP中超级英雄使用的投掷类道具，在实际工程落地层面，这类异形刃具的应用场景覆盖影视道具复刻、潮玩周边结构开发、主题装饰构件加工多个领域，并非传统工业切削用途的刃具，因此设计逻辑和常规工业刀片存在本质区别。从功能特性来看，该结构整体为对称式翼型布局，中心区域为握持或配重安装位，两侧延伸的翼边做了薄化刃口处理，尖端位置做了收敛式锐角设计，既还原影视道具的视觉辨识度，也能在作为装饰件或收藏件时，通过边缘的倒角处理平衡展示效果与接触安全性，避免尖锐棱边造成的意外划伤。设计过程中首先确定中心对称的基准面，以蝙蝠头部的凸起造型作为定位基准，向两侧绘制翼展的轮廓曲线，曲线段做了多段曲率过渡，

　　没有采用生硬的直线拼接，保证整体造型的流畅感，同时在翼面的厚度处理上，从中心安装位向边缘做均匀的减薄过渡，中心区域保留足够的结构厚度，避免整体结构出现应力集中导致的断裂问题，尤其是翼尖位置，没有做过度的锐角收窄，保留了0.8mm左右的最小厚度，既保证视觉上的尖锐感，也能在3D打印或者机加工制作时避免尖端缺料、断刀的问题。外形尺寸方面，整体翼展宽度控制在120mm左右，中心区域的高度为45mm，整体最大厚度为5mm，安装边界上如果作为手持道具使用，中心区域预留了10mm直径的平面区域，可以粘贴防滑贴片或者加装配重块，调整整体的重心位置，让投掷时的飞行轨迹更稳定；如果作为墙面装饰件，背部中心位置预留了2mm深的沉孔，

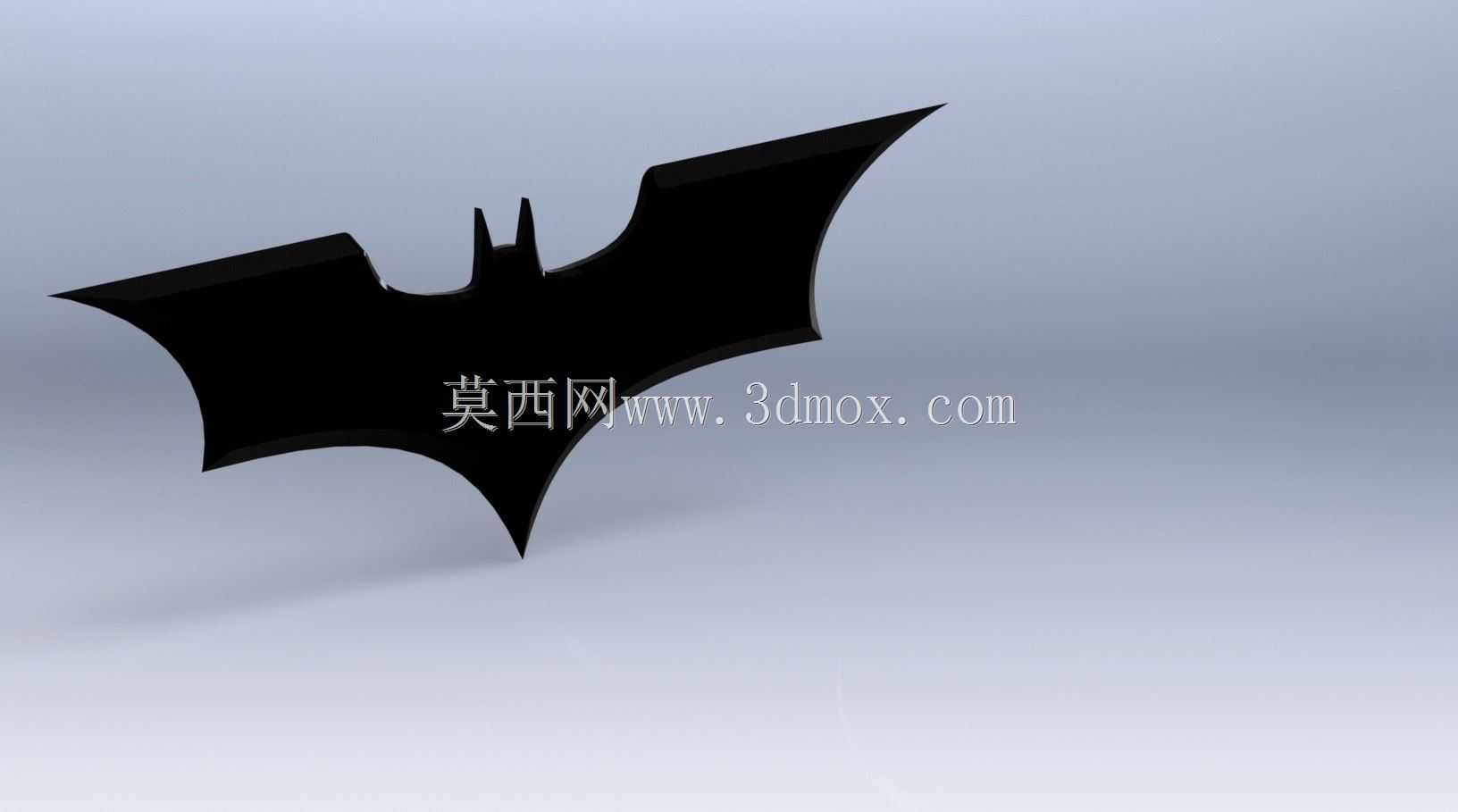

　　可以直接挂装在墙面的挂钉上，不需要额外加装挂架。在结构细节处理上，翼面没有做多余的镂空设计，保证整体结构的完整性，表面做了平滑的曲面过渡，没有突兀的棱线，渲染时的哑光黑质感也对应了影视道具中的配色设定，实际加工时可以根据使用场景选择不同的表面处理工艺，作为收藏道具可以做阳极氧化或者喷塑处理，作为装饰件可以做抛光或者电镀处理。从建模逻辑来看，整个结构采用曲面建模加实体加厚的方式完成，首先绘制中心对称的轮廓草图，通过拉伸生成基础曲面，之后对边缘位置做拔模处理，再通过加厚命令生成实体，最后对所有锐边做R0.3mm的圆角处理，避免加工时出现毛刺，也提升手持接触的舒适度。这类异形创意结构的设计，核心是在还原视觉造型的前提下，平衡结构强度、

　　加工可行性与使用安全性，不能一味追求造型还原而忽略实际制作时的工艺限制，比如翼尖的最小厚度、边缘的倒角大小、整体的重心位置，都是在建模阶段就需要反复调整的参数，比如最初的草图设计中翼展的曲率更陡峭，做实体加厚后发现翼根位置的壁厚变化过大，容易出现注塑时的缩痕或者3D打印时的填充不足问题，之后调整了翼根位置的过渡曲线，让壁厚从中心到边缘的变化率控制在1:3以内，既保证了造型的视觉效果，也适配绝大多数的加工工艺。另外在安装适配性上，该结构不需要额外的配套连接件，自身的对称结构可以直接适配多种使用场景，作为文创产品的配件时，可以在中心位置预留logo丝印的平面区域，作为cosplay道具时，可以在边缘做钝化处理，满足活动现场的安全要求，整体结构没有复杂的内部特征，不管是采用数控铣削、3D打印还是注塑加工，都能以较低的成本完成制作，不需要设计特殊的工装夹具，直接采用通用的平口钳夹持中心区域就可以完成外形的加工，加工过程中不需要多次翻面，一次装夹就可以完成90%以上的外形加工工序，有效降低加工的时间成本。
