20规格铝合金直角加强安装角件结构

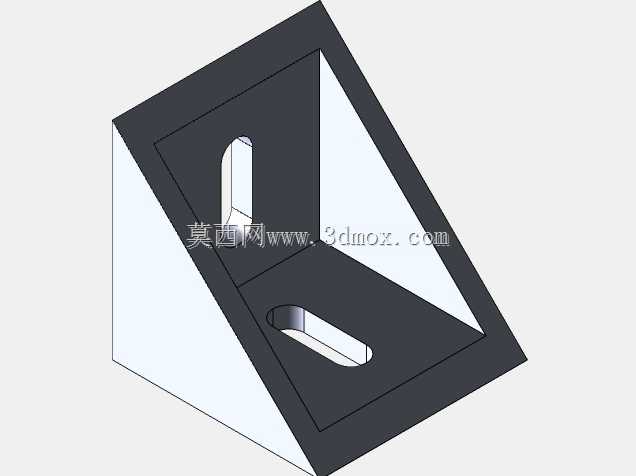

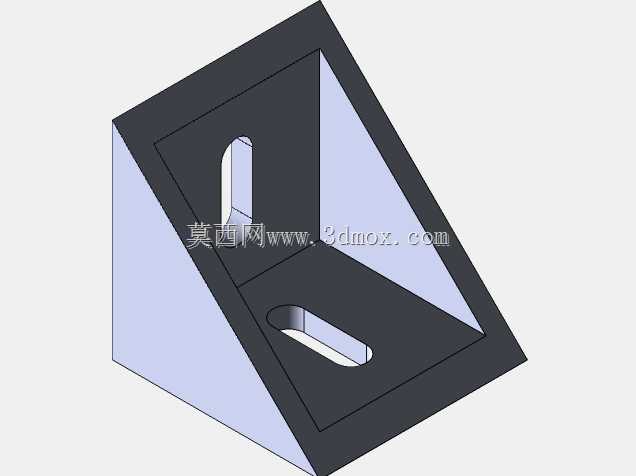

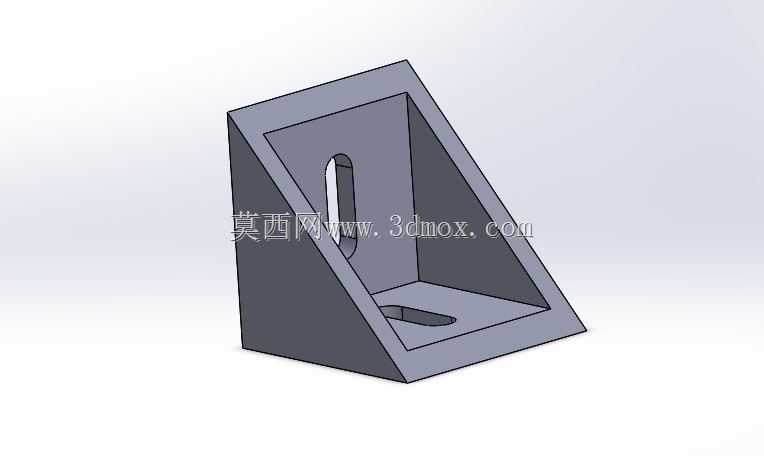

　　在工业铝型材框架搭建、小型设备机架组装、自动化线边工位治具的安装场景里，这类直角加强角件是使用频率极高的连接构件，主要承担两个垂直排布型材面的连接锁附、受力补强作用，避免型材拼接处因长期受载出现角度偏移、连接松动的问题。不同于薄款冲压角码，这款角件采用一体成型的实体结构，三角形的加强筋区域直接和两个安装面连为整体，没有拼接焊缝带来的应力集中缺陷，能承受更高的侧向拉压载荷，适合用在有一定振动、负载频繁变化的工位，比如输送线侧边的挡料架安装、设备防护栏的直角拼接、小型检测工装的台面支撑位置。从结构设计逻辑来看，两个互相垂直的安装面都做了内凹的沉台结构，安装时螺丝头可以完全沉入沉台内，不会突出安装面干涉后续的型材拼接或者外设安装，

　　两个安装面上的长圆孔设计，给安装对位预留了调整余量，现场装配时不需要做到绝对的孔位精准，能顺着长圆孔的方向微调角件位置，降低现场安装的对位难度，尤其是多段型材拼接累积误差较大的时候，这种可调孔位的设计能大幅减少现场扩孔、重新打孔的工作量。角件的内侧加强筋做了等壁厚设计，拔模斜度控制在合理范围，不管是采用铝型材挤出后机加工，还是采用压铸工艺批量生产，都能保证成型后壁厚均匀，不会出现局部缩孔、成型缺料的问题，加强筋和两个安装面的交接位置都做了小圆角过渡，避免直角位置的应力集中，在承受冲击载荷的时候不会从交接位置出现开裂。外形尺寸上，两个垂直安装面的边长均为20单位规格，刚好适配20系列的工业铝型材安装槽宽，安装面的厚度经过载荷校核，

　　在常规的轻型框架应用场景下，不会因为螺丝锁附力过大出现安装面变形，角件的整体外轮廓没有突出的尖锐棱角，所有外露边缘都做了小倒角处理，现场装配时不会划伤操作人员，也不会和相邻的管线、外设出现剐蹭。实际选型使用时，需要注意安装边界的预留：角件安装在型材内侧时，要确认相邻位置的管线、拖链或者其他活动部件的运动路径不会和角件的加强筋部分产生干涉，因为加强筋是向直角内侧凸起的，若安装空间过于紧凑，容易出现部件运动时碰撞角件的问题；锁附螺丝的长度要根据型材的槽深、角件安装面的厚度合理选择，避免螺丝过长穿透型材壁，或者螺丝过短导致锁附力不足，长期受载后出现连接松动。这类角件相比采用角码加外置加强片的连接方式，零件集成度更高，

　　不需要额外组装加强结构，单颗零件就能完成垂直面的连接补强，能减少装配时的零件清点工作量，也降低了多零件组装带来的累积误差，在轻型自动化设备的框架搭建、实验室小型试验台架组装、3D打印机等桌面级设备的机身结构连接场景中，能有效提升框架整体的刚性，减少框架受力后的形变量，保证安装在框架上的运动部件运行精度。
