按动式伸缩出芯圆珠笔结构设计

　　日常办公、学生书写场景中，按动伸缩式圆珠笔是普及率极高的书写工具，相比插拔笔帽的款式，其无需分离笔帽的结构能有效避免笔帽丢失、笔帽滚落桌面的问题，单手即可完成出芯、收芯操作，适配快速记录、外勤签字、流水线作业记录等需要频繁切换书写状态的场景，在工业生产巡检记录、仓储盘点登记、办公文书签署等场景下，这类结构的笔具能大幅减少操作冗余，提升记录效率。

　　这款伸缩式圆珠笔的核心功能围绕按动锁定、自动回弹收芯展开，设计时首先要解决的是按动行程与笔芯伸出长度的匹配问题：常规中性笔芯、圆珠笔芯的书写端伸出笔嘴的安全长度为1.2-1.5mm，伸出过长会导致书写时笔芯晃动、断墨，伸出过短则会出现笔嘴端面刮纸的问题，因此按动机构的行程需要严格控制在4mm左右，配合内部的棘轮锁止结构，实现按压一次锁止出芯、再次按压解锁回弹的动作逻辑。笔身内部的弹簧选型需要兼顾按动手感与回弹可靠性，弹簧线径选0.3mm的碳素弹簧钢丝，中径4mm，自由长度25mm，预压量3mm，既保证按动时的反馈力度适中，不会出现按动过硬导致长时间使用指尖酸痛的问题，也能避免弹力不足导致收芯卡顿、笔芯无法完全缩回笔嘴的情况。

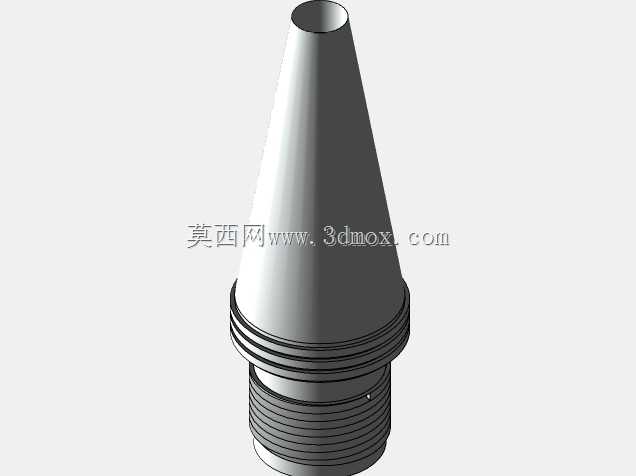

　　外形设计上采用三段式笔身结构，上部为按动头，采用金属质感的圆柱端面，直径8mm，突出笔身上端面1.5mm，按压时的下沉行程与内部棘轮的转动角度匹配，每次按压棘轮转动60度，配合笔身内筒的导向滑槽，实现锁止与解锁的状态切换。中部笔身握持区做了微锥度收窄设计，握持段直径从11mm逐步过渡到9mm，贴合日常握笔时的手指弧度，笔身表面做哑光防滑处理，避免长时间书写时手滑导致的握笔移位。下部笔嘴段做收束过渡，最终出芯口内径3.2mm，刚好容纳笔芯的金属书写端，笔嘴端面做R0.5的圆角处理，避免刮蹭纸面。笔夹设置在笔身上部侧面，采用弹性金属片结构，夹持厚度范围0.3-5mm，可稳定夹在笔记本、工装口袋、文件册页上，笔夹与笔身的连接采用嵌入式卡扣结构，无需额外粘接或螺丝固定，装配时直接卡入笔身的预留卡槽即可，减少装配工序。

　　设计过程中需要重点考虑装配的工艺性，整笔采用轴向装配逻辑，所有零件从笔身上端依次装入：先装入笔芯复位弹簧，再放入棘轮锁止组件，随后装入按动头，最后将笔嘴与笔身主体通过旋扣结构连接，整个装配过程无需专用工具，手工即可完成组装，适配文具类产品的大批量流水线装配需求，单支笔的装配工时可控制在8秒以内。内部的棘轮锁止齿采用对称六齿设计，齿面倾斜角度为45度，锁止时的接触面压应力控制在材料许用应力范围内，按动寿命可满足一万次以上的使用要求，适配日常高频使用的磨损需求。笔身的壁厚设计统一为1.2mm，采用ABS工程塑料注塑成型时，既能保证足够的结构强度，避免摔落时笔身开裂，也能控制整笔重量在12g左右，长时间握持书写不会产生明显的负重感。

　　安装边界方面，整笔收拢状态下的总长度为140mm，最大直径12mm，可适配常规的笔袋、工装笔插、桌面笔筒的存放尺寸，笔夹的外伸量为3mm，夹在厚度2mm的笔记本封面上时，整体外轮廓不会过度突出，避免携带时勾挂其他物品。内部的笔芯腔直径5mm，可兼容市面上绝大多数标准规格的按动式圆珠笔芯、中性笔芯，用户可自行替换不同书写颜色、不同线幅的笔芯，拓展产品的使用场景。设计时还需要考虑笔芯的防转结构，笔芯腔内部设置一条轴向凸筋，与笔芯尾部的平面配合，避免书写过程中笔芯跟随按动机构转动，导致书写出墨不畅的问题。按动头与笔身上端的配合间隙控制在0.1mm，既保证按动时的滑动顺畅，也不会出现晃动间隙过大导致的按动偏斜问题，笔嘴与笔身的旋合位置设置定位止口，旋紧后笔嘴的出芯口与笔身同轴度误差控制在0.05mm以内，保证笔芯伸出后与笔嘴的同轴度，避免书写时笔尖偏斜导致的书写手感变差问题。
