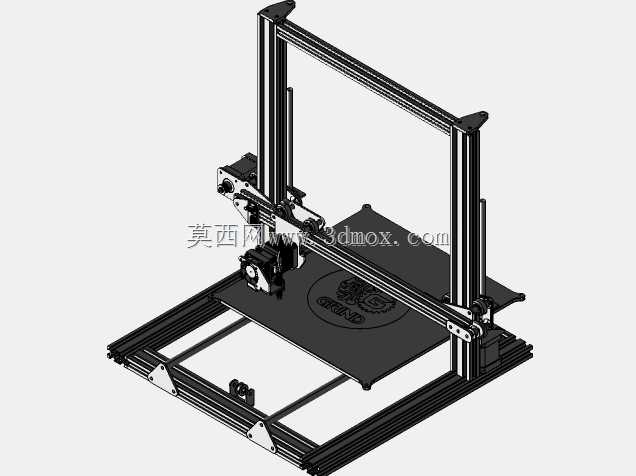

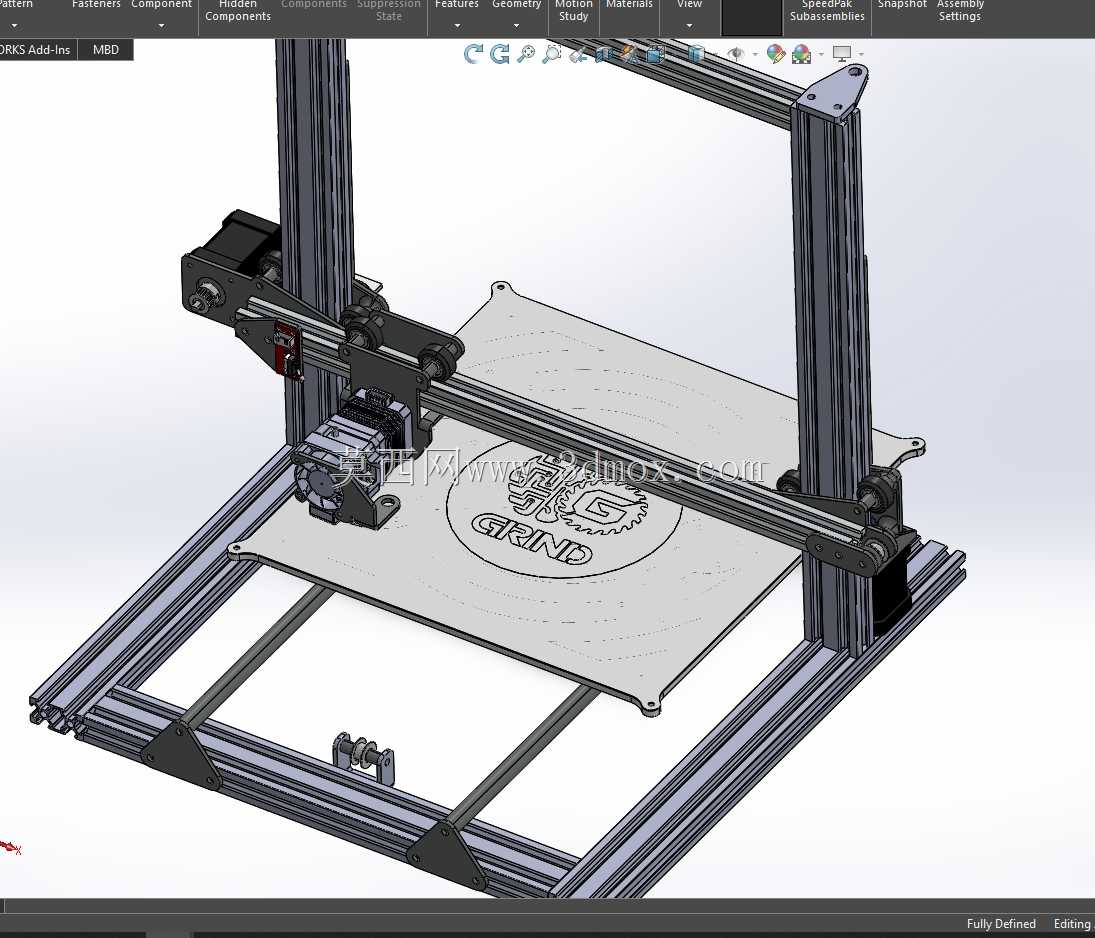

全金属铝型材框架桌面级FDM3D打印机结构

　　这套铝型材框架结构的FDM成型设备，核心面向个人创客工作室、小型产品研发打样、院校机械创新实训场景使用，可完成热塑性塑料耗材的熔融堆叠成型，直接输出具备装配精度的结构验证件、工装治具毛坯、创意设计实体样件，无需额外开模工序，能大幅缩短小批量定制件的制作周期。从结构设计逻辑来看，整机采用欧标铝型材作为主体承载框架，所有型材连接位置采用角码加内置螺栓的锁紧方式，既保证了框架整体的抗扭刚度，避免高速运动过程中出现框架谐振影响打印层纹精度，又预留了充足的改装拓展空间，使用者可根据自身需求后期加装 enclosure 保温罩、自动供料系统、激光雕刻头等扩展功能模块。运动系统采用经典的CoreXY传动布局，X、

　　Y轴的传动同步带沿型材框架内侧布置，将驱动电机固定在框架后侧的非运动端，有效降低运动轴的负载重量，相比传统悬臂式运动结构，高速打印时的惯性晃动更小，成型件的边角锐度表现更优。打印成型平台采用整块铝板作为基板，表面贴合磨砂打印涂层，平台调平结构采用三点式手拧调节螺母配合弹簧预紧，调节行程覆盖0-5mm范围，可适配不同厚度的平台贴纸与柔性 build plate，平台安装边界与框架内侧预留10mm安全间隙，避免Y轴运动到极限位置时与型材立柱发生硬碰撞。X轴运动滑台采用双直线光轴搭配直线轴承的导向结构，挤出机安装在滑台的中心位置，进料齿轮与滑台重心重合，运动过程中不会出现偏载卡顿的问题，挤出头的安装位预留了标准的E3D V6喷嘴兼容接口，

　　可直接替换不同孔径的喷嘴适配不同打印速度与层厚需求。整机的电气安装位全部隐藏在型材框架的下侧横梁位置，驱动板、电源模块的安装孔位按照通用开源3D打印机的电气尺寸预留，走线槽沿型材凹槽布置，所有运动线缆都采用拖链防护，避免长期往复运动造成线缆外皮磨损断裂。框架底部的四个支撑脚采用可调式橡胶脚垫，可根据放置桌面的平整度调节高度，保证整机水平度偏差控制在0.1mm/m以内，减少打印过程中因为设备倾斜导致的层间错位问题。从安装边界来看，整机的外部轮廓尺寸适配常规桌面放置需求，宽度方向不超过500mm，深度方向不超过550mm，高度方向可根据打印需求选配不同长度的Z轴光轴，标准配置下最大打印尺寸可达300300300mm，

　　覆盖绝大多数桌面级打印的工件尺寸需求。Z轴传动采用双 lead screw 同步驱动，两根丝杠分别布置在Y轴两侧的立柱上，通过同步带连接实现双轴同步转动，避免单丝杠驱动时出现的X轴横梁倾斜问题，Z轴导向采用两根直径12mm的直线光轴，配合加长型直线轴承，Z轴运动的直线度偏差可控制在0.02mm以内，保证大高度打印时的层厚一致性。所有运动轴的限位开关安装位都预留了光电限位与机械限位两种安装孔，使用者可根据自身成本预算选择不同的限位方案，原点复位精度可控制在0.05mm以内。框架的顶部预留了耗材架安装位，可直接挂载1kg标准规格的耗材盘，耗材进料路径采用大弧度导向，减少耗材进料过程中的阻力，避免远程送料时出现的进料打滑、断料问题。
