超迷你USB-C型锂电池充电模块结构设计

　　在小型便携电子设备、DIY手持终端、低功耗传感节点这类对供电体积有严苛要求的场景里，充电模块的尺寸冗余往往会直接挤占核心功能器件的布局空间，这款超迷你USB-C型充电模块的设计，正是瞄准了这类紧凑空间下的单节锂电池充电需求。从实际应用场景来看，它适配单节4.2V 18650锂离子电池的充电管理，可直接集成在电池保护板端，不需要额外增设转接结构，对于需要做内置电池供电的小型检测设备、便携照明装置、迷你数码外设来说，能大幅缩减供电部分的整体占用空间。

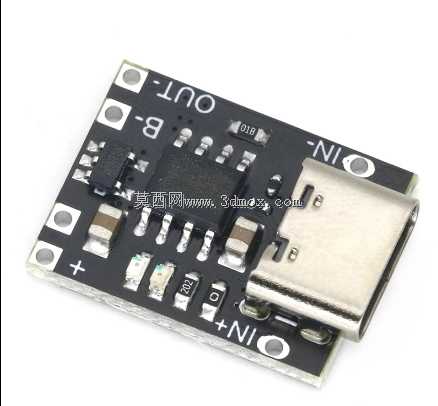

　　从功能特性上看，模块默认输出DC 5V 1A的充电规格，刚好匹配单节18650锂电池的常规充电电流阈值，不会因为充电电流过大导致电池温升过高，也不会因为电流过小拉长充电周期，平衡了充电效率与电池使用寿命。板载的USB-C接口采用卧式贴片设计，接口本体与PCB板贴合安装，没有突出的立式结构，进一步压缩了模块的整体厚度，适配外壳壁厚较薄的便携产品装配需求。PCB板上预留了四个角位的安装固定孔，孔位尺寸适配M2规格的螺丝固定，安装时不需要额外设计压片或者卡扣结构，直接通过螺丝就能将模块固定在设备内部的安装柱上，装配工序简单，也方便后期维护拆卸。

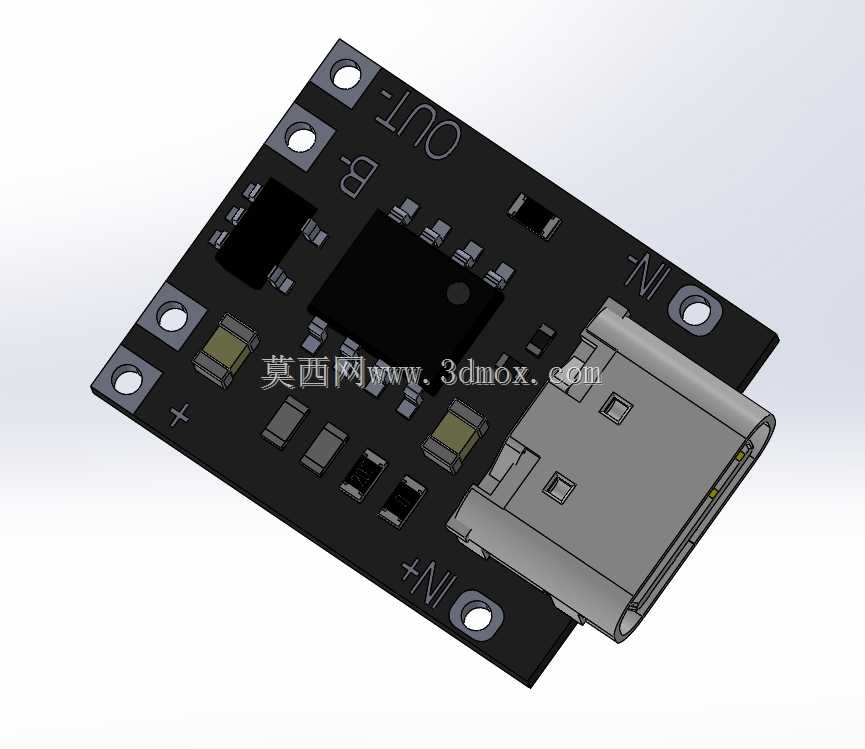

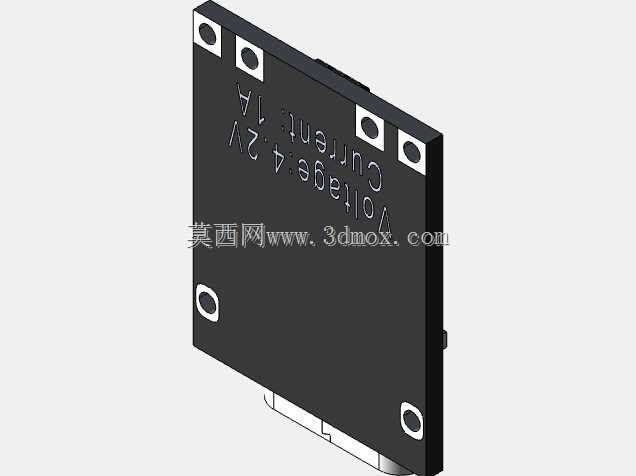

　　设计思路上，这款模块采用了单面布局的方案，所有核心元器件包括电源管理芯片、阻容元件、USB-C接口都布置在PCB的同一面，背面没有任何贴片元件，安装时可以直接将背面贴靠在设备壳体或者电池绝缘层上，不需要额外预留背面的元件避让空间，进一步降低了对安装空间的要求。板上的丝印标识清晰标注了输入、输出以及电池正负极的连接点位，B-对应电池负极连接位，OUT端对应充电输出位，+IN、-IN对应电源输入极性，生产装配时不需要额外对照原理图就能完成接线，减少了装配阶段的极性接反风险。模块的边缘做了圆角处理，没有尖锐的板边毛刺，装配时不会划伤内部连接线或者电池外皮，降低了绝缘失效的隐患。

　　从安装边界来看，模块整体外形为矩形结构，长宽尺寸控制在极小的范围内，安装孔位的中心距经过精准核算，既保证了固定后的结构稳定性，又不会因为孔位太靠近板边导致PCB受力开裂。USB-C接口的开口位置刚好对齐板边，设备外壳上只需要开设对应尺寸的Type-C接口避让槽，不需要额外做沉台设计，外壳结构设计时的容错率更高。模块上的核心电源管理芯片布置在板件中心位置，周边的阻容元件围绕芯片做紧凑布局，走线长度尽可能缩短，减少了充电过程中的线路损耗，也降低了大电流走线上的温升，长时间充电工作时板件整体温度控制在合理区间，不会对周边的热敏元件造成干扰。

　　在实际选型适配时，这款模块可以直接替代体积更大的传统Micro USB接口充电板，对于已经做了结构定型、内部空间紧张的现有产品，不需要大幅修改内部结构就能完成接口升级，替换成本极低。模块的电气间隙符合常规低压消费类电子产品的安规要求，焊点位置做了圆滑处理，没有尖锐的焊锡尖点，搭配常规的绝缘青稞纸就能满足绝缘防护要求，不需要额外做灌封处理，进一步压缩了整体的装配厚度。针对电池保护板的集成场景，模块的输出引脚间距匹配常规18650电池保护板的焊盘间距，可以直接通过焊锡焊接在保护板的对应点位，不需要额外飞线连接，减少了接线带来的可靠性隐患，也让整体装配后的结构更加整洁。
