太阳能供电多旋翼无人机结构设计

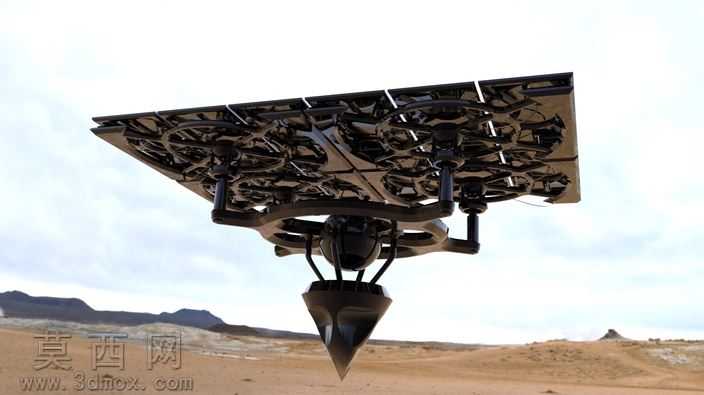

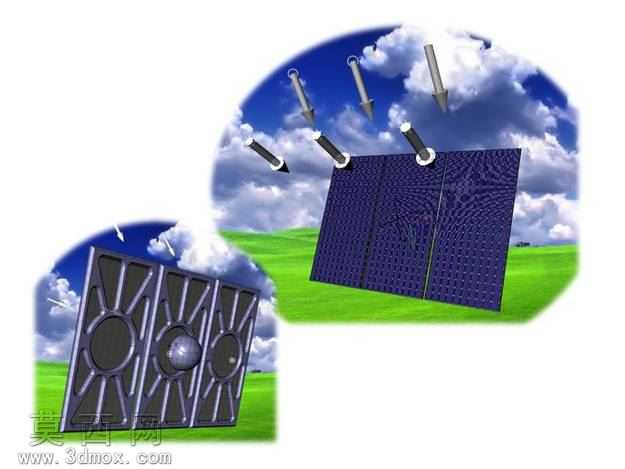

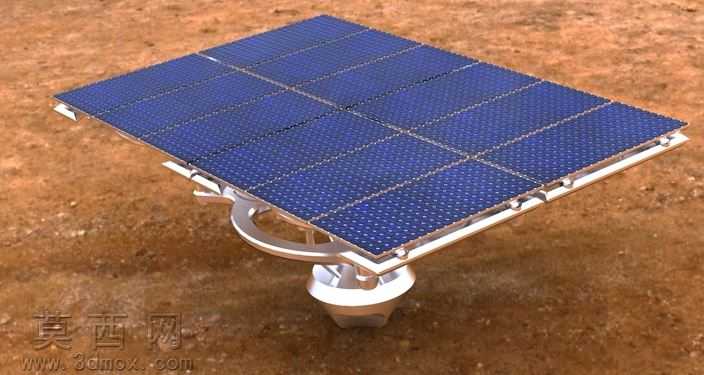

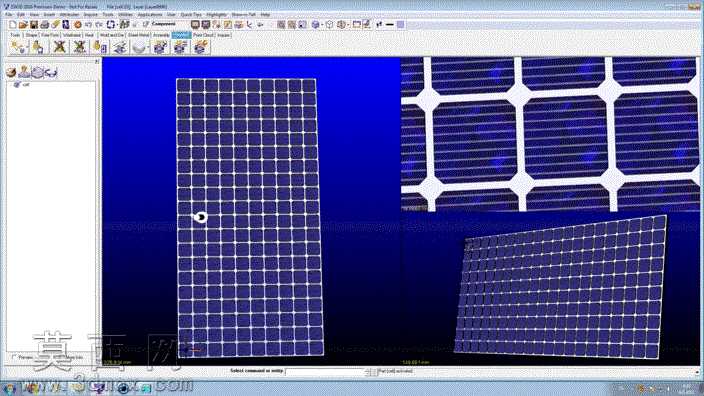

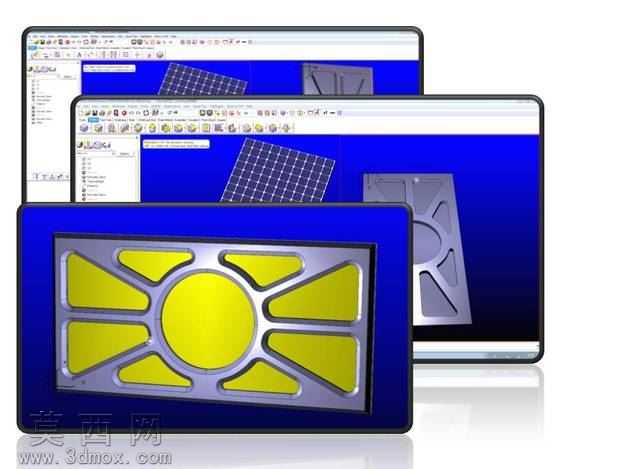

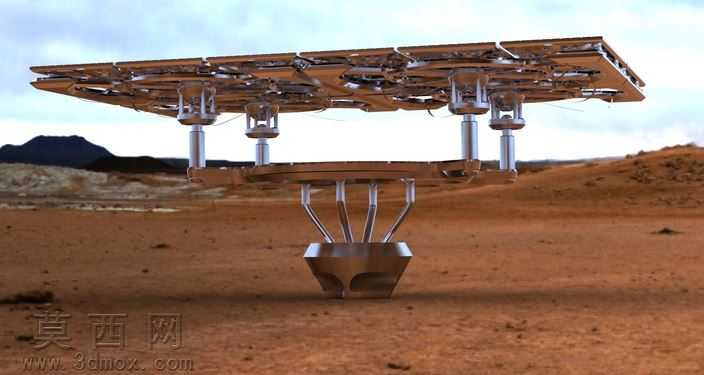

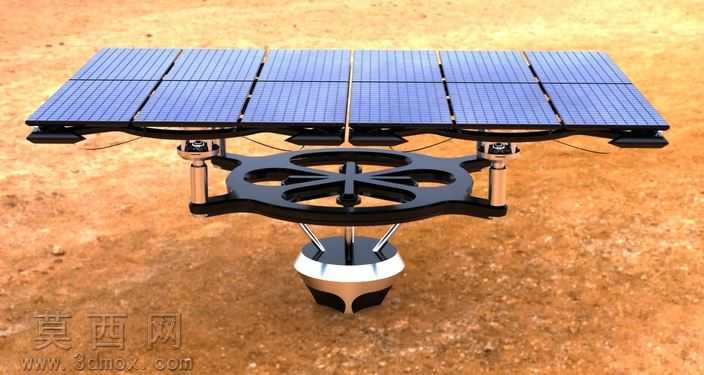

本作品为搭载太阳能供电模块的多旋翼无人机三维建模设计，整体采用中望3D完成全参数化建模流程，建模阶段严格遵循实际飞行器的结构力学逻辑，对各部件的装配公差、连接关系进行1:1还原，确保模型可直接导入工程软件进行后续的结构验证与开模参考。模型主体分为上部光伏板阵列、中部机架承载结构、下部载荷挂载舱三个核心功能区，上部光伏板采用六组矩形单晶硅光伏组件拼接布局，单块光伏板建模时还原了表面栅线纹理、钢化玻璃覆盖层的材质属性，板与板之间预留了合理的走线间隙，通过底部的减震连接座与中部机架固定，可在飞行过程中缓冲气流带来的振动，避免光伏板出现隐裂问题。中部机架采用轮辐式一体化碳纤维材质结构设计，建模时对机架的辐条厚度、中心轴承安装位、机臂连接座进行了精细化处理，还原了碳纤维材质的编织纹理与哑光黑金属质感，机臂末端预留了旋翼电机的安装孔位与走线槽，机架中心位置设计了集成式电源管理模块安装腔，可将光伏板产生的电能进行稳压处理后存储至机载电池。下部载荷舱采用水滴式流线型外观设计，外壳采用航空铝合金与工程塑料拼接材质，建模时还原了金属部分的磨砂金属质感与塑料部分的亮面光泽，舱体通过三根轻量化碳纤维支杆与中部机架连接，支杆与机架、舱体的连接位置均设计了快拆结构，方便后续的设备维护与载荷更换。渲染阶段采用户外荒漠环境作为展示场景，模拟正午强日光照射效果，调整材质的反射、折射参数，让光伏板的玻璃表面呈现出真实的环境反光效果，机架的碳纤维纹理在光照下呈现出细腻的明暗变化，下部载荷舱的金属部分呈现出柔和的高光反射，整体渲染效果贴近实际户外飞行的真实状态。设计思路上，该作品主打长航时低空作业需求，通过顶部铺设的大面积光伏板在飞行过程中持续为机载电池补能，大幅提升无人机的单次作业续航时长，可应用于大面积地理测绘、荒漠巡检、长时航拍等作业场景，整体结构在保证结构强度的前提下尽可能做了轻量化处理，所有非承重位置均做了镂空减重设计，有效降低整机自重，提升飞行效率。
