可3D打印迷你四旋翼无人机结构设计

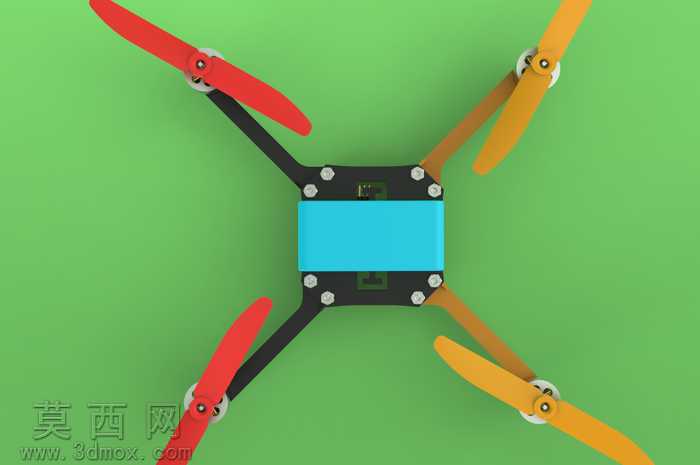

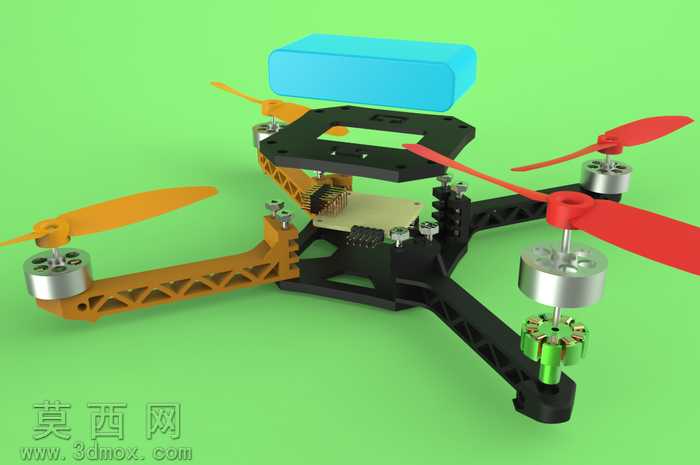

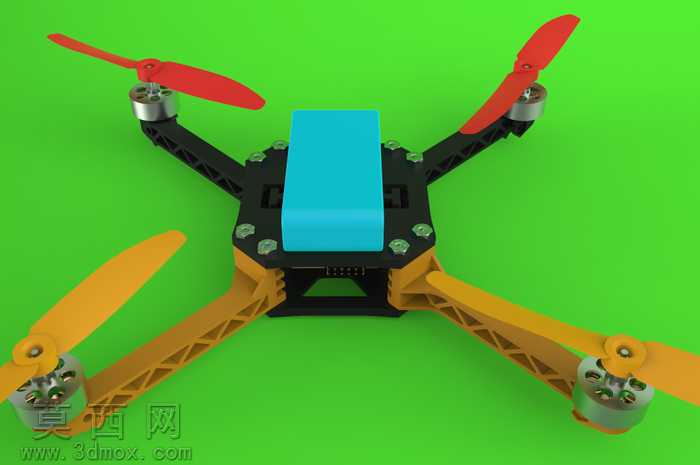

本作品为面向3D打印制作的迷你四旋翼无人机三维设计，整体采用X型经典四轴布局，在三维建模阶段充分考量FDM3D打印的工艺特性，对机架结构做了针对性优化。建模过程中首先确定10英寸轴距的核心尺寸基准，明确电机安装位间距为5x3螺旋桨适配的安全距离，避免飞行过程中桨叶剐蹭机架的问题。机架主体采用镂空桁架式结构设计，在三维软件中通过参数化建模绘制机臂的加强筋走向，在保证结构强度的前提下尽可能削减非必要壁厚，降低打印耗材用量同时减轻整机自重，适配微型飞控的动力输出阈值。材质渲染阶段区分不同部件的质感表现：机臂部分采用哑光橙黄色工程塑料质感，模拟PLA打印件的磨砂表面效果；中心飞控安装座采用亮蓝色硬质塑料材质，与机臂形成清晰的视觉区分；电机座部分做金属银灰质感处理，还原无刷电机的金属外壳质感；正反螺旋桨分别采用正红与暖橙配色，直观区分正反桨的安装位，降低组装时的错装概率。结构设计上充分考虑组装调试的便捷性，飞控安装槽预留Naze32飞控板的标准安装孔位，兼容6dof MPU6050传感器的安装空间，电池仓做下沉式设计，降低整机重心提升飞行稳定性；电机安装位预留螺丝孔与走线槽，方便电调线路的隐藏收纳，避免飞行中线路缠绕桨叶。设计过程中还针对实际炸机场景做了结构优化，在机臂与中心座的连接位置做圆角过渡处理，分散撞击时的应力集中点，提升机架的抗冲击性能，同时将易损的机臂部分设计为可单独拆分打印的结构，炸机损坏后无需重新打印整架机架，仅需更换受损机臂即可降低维修成本。整体模型完成建模后在三维软件中完成虚拟装配校验，确认各部件无干涉，转动部件预留足够活动间隙，同时导出适配3D打印的通用格式文件，方便爱好者直接打印制作，完成组装调试后即可实现基础飞行功能。
