螺旋输送设备三维结构设计方案

　　在散状物料的连续输送作业场景里，螺旋输送设备是工矿、粮油、建材、化工生产线上极为常见的核心给料单元，不同于带式输送的大跨度开阔布局，这类设备更适配密闭空间内的粉状、颗粒状、小块状物料转运，能有效减少输送过程中的物料撒漏与粉尘外溢，尤其适合对输送过程密闭性有要求的生产环节。从实际使用场景来看，这类设备既可以水平布置完成车间内不同工位间的物料转移，也能以小倾角安装完成料仓到加工设备的定量给料，部分带特殊螺旋叶片结构的机型还能在输送过程中同步完成物料的混合、搅拌、松散预处理，省去单独配置混料工序的设备投入。

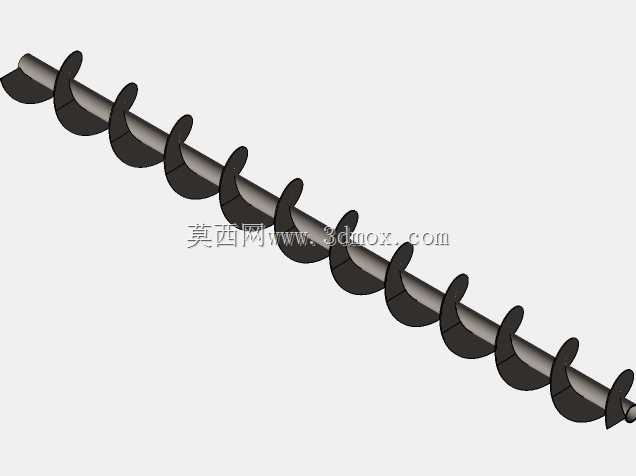

　　从功能特性层面拆解，该设备的核心输送逻辑是依靠旋转的螺旋叶片将物料推移前进，物料自身重量与机壳内壁的摩擦力会避免物料随螺旋叶片一同旋转，从而实现沿槽体方向的连续位移。设计过程中首先要匹配输送物料的特性确定螺旋叶片的形式：针对流动性好的干燥颗粒物料选用满面式叶片，针对易粘结的物料选用带式叶片避免物料粘附在叶片与轴体上，针对需要混合搅拌的工况则选用桨式叶片，在输送的同时对物料产生径向的搅动作用。机壳部分采用分段式法兰连接结构，既方便加工运输，也能根据现场输送距离灵活增减节段，适配不同的安装长度需求，机壳顶部预留的观察口可以随时查看内部物料输送状态，底部设置的检修口方便卡料时快速清理，无需整体拆解设备。

　　设计思路上首先要确定核心参数的匹配逻辑，螺旋直径的选取直接关联输送产能，需要结合物料的堆积密度、输送倾角、填充系数综合计算，避免直径过小导致产能不足，或是直径过大造成设备冗余浪费。螺旋轴的长径比需要控制在合理区间，过长的轴体需要在中间增设悬挂轴承，避免轴体旋转时产生挠曲变形碰擦机壳内壁，但悬挂轴承的设置要尽可能缩小横向尺寸，减少对物料流的阻碍，避免在轴承位置出现物料卡滞堆积。进出料口的位置可以根据现场安装需求灵活调整，进料口通常设置在机壳端部上方，可配套手动插板阀调节进料量，出料口可设置在机壳底部任意位置，适配下游设备的接料位置。

　　外形尺寸与安装边界方面，设备整体为长条形柱状结构，横截面尺寸根据螺旋直径确定，常规中小产能机型的横截面宽度与高度控制在半米以内，方便在车间现有管线与设备间隙中布置，不需要对现有生产线做大规模改造。安装时需要保证设备整体的直线度，尤其是多节机壳拼接的位置，错位量过大会导致螺旋轴旋转时出现卡滞，驱动端通常配置减速电机直连结构，相比链传动结构减少了外露传动部件的安全隐患，设备整体的安装基础只需要在进出料端与中间支撑位置做预埋固定即可，不需要复杂的混凝土基础，适配老旧生产线的改造升级需求。

　　实际选型建模过程中，还要考虑不同工况的特殊适配：针对磨琢性强的物料，螺旋叶片与机壳内壁需要做耐磨处理，延长易损件更换周期；针对有温度要求的物料输送，机壳可设计夹套结构通入冷却或加热介质，在输送过程中维持物料温度；针对易起拱堵料的物料，可在进料位置设置破拱装置，避免料仓下料不畅导致的输送断料。整个三维建模过程中需要重点校验螺旋叶片与机壳的间隙、轴系的同轴度、连接法兰的螺栓孔位匹配度，确保后续加工装配时不会出现干涉问题，所有转动部件的位置都要预留润滑与维护空间，方便设备投用后的日常保养作业。
