可3D打印折叠式便携快换工具刀片结构

　　这款折叠式快换刀片的结构设计，最初是面向户外应急作业、日常设备检修场景下的便携切割需求开发，区别于传统固定式刀片的收纳痛点，折叠结构能在非使用状态下将刃口完全收纳于手柄内部，避免携带过程中刃口磕碰受损或是划伤收纳容器、操作人员。从实际使用场景来看，这类结构既可以适配日常的包装拆封、线缆外皮剥离、薄塑料件修边等轻量作业，也能在户外勘探、设备外勤维护时承担小型工件的临时切割修整工作，不需要额外配备刀套，收纳后可直接放入工具包甚至工装口袋，携带门槛远低于传统固定式 utility 刀具。

　　设计过程中首先考虑的是握持的人机工程合理性，手柄外侧的弧形凹槽加防滑筋结构，是按照成年男性手掌握持时的指腹贴合弧度做的曲面拟合，每一条防滑筋的凸起高度控制在1.2mm，间距4mm，既保证戴薄劳保手套操作时也能获得足够的摩擦力，不会因为手汗或者油污出现打滑，又不会因为凸起过高导致长时间握持产生硌手的压痕。手柄上的六角形内嵌结构，是预留的紧固件安装位，整个刀片的开合转轴采用标准M3内六角紧固件锁紧，不需要定制专用的转轴配件，使用者可以根据自身的使用习惯调整转轴的阻尼力度，喜欢快开手感的可以将紧固件稍微拧松，需要刀片展开后保持足够刚性、切割时不晃的，可以将紧固件拧紧到刃口无旷量的状态，后期维护更换紧固件也非常方便，随便找一套标准内六角扳手就能完成拆装调整。

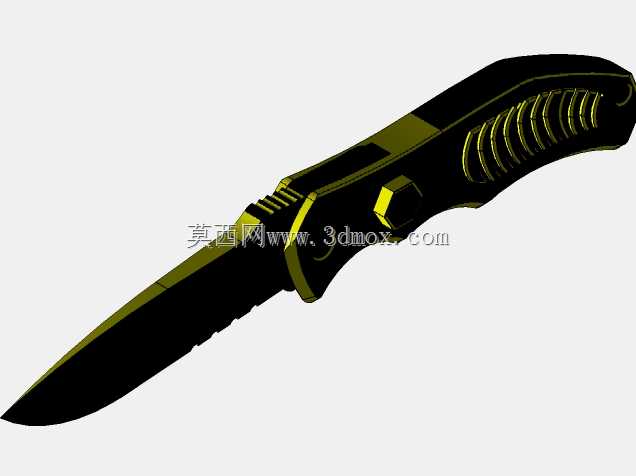

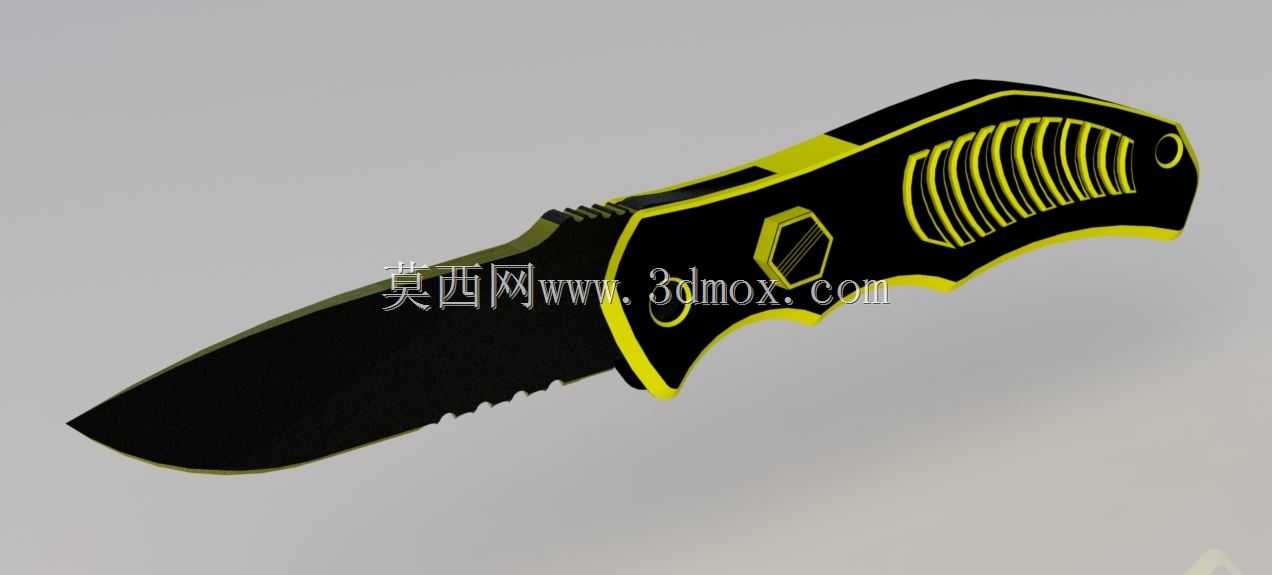

　　刃口部分采用了半齿设计，靠近刀尖的三分之二区域为平刃，适合做精准的直线切割、薄料裁切，靠近手柄的三分之一区域为细齿刃，应对编织带、尼龙绳、橡胶皮这类带韧性的材料时，不需要反复拉锯就能轻松切断，避免平刃切割这类材料时容易出现的打滑、切不齐的问题。刃口的开合角度锁定在165度，没有做完全180度的平直设计，是考虑到大力切割时的受力方向，165度的夹角能让握持时的手腕保持自然顺直的状态，减少长时间切割的手腕劳损，同时展开后手柄和刃口的衔接处做了圆弧过渡，不会出现硌食指的问题。

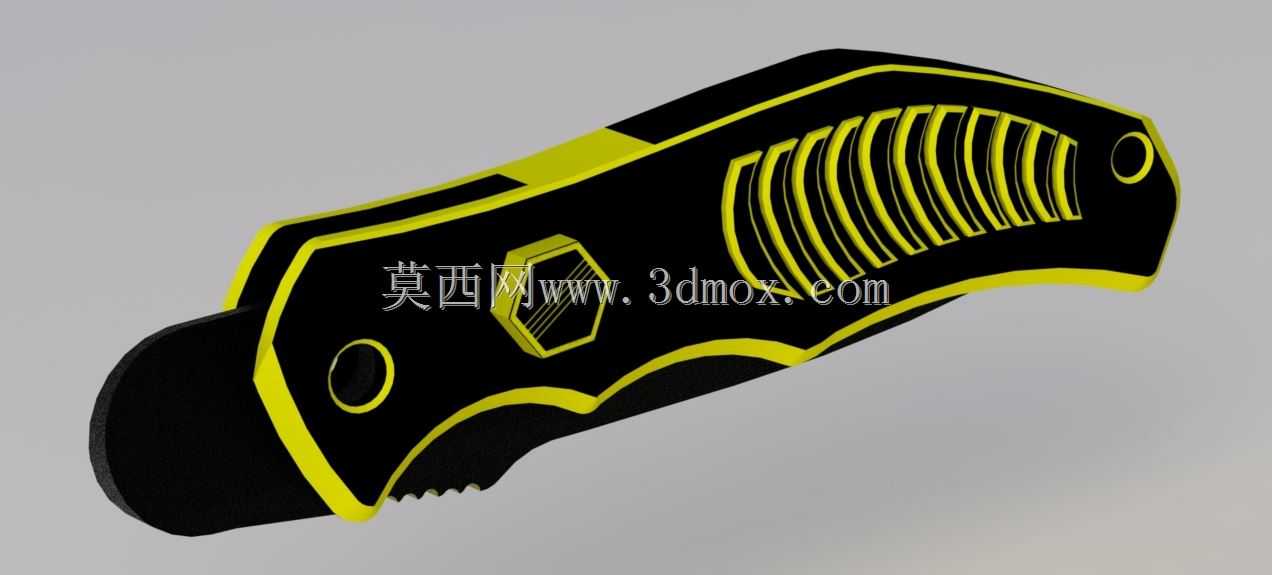

　　从安装边界和尺寸适配来看，整个刀片折叠后的整体长度控制在95mm，宽度28mm，厚度12mm，收纳状态下没有任何突出的尖锐结构，哪怕和其他精密量具、小型电子检测设备放在同一个工具隔层里，也不会刮伤其他工具的表面。刃口展开后的总长度为160mm，有效切割长度65mm，针对日常检修场景下最常见的30mm以内宽度的扎带、热缩管、薄绝缘板等材料都能轻松应对。整个结构除了转轴位置的标准紧固件之外，其余所有结构件都可以采用FDM3D打印制作，打印时不需要额外添加支撑结构，手柄的防滑筋、刃口收纳槽的位置都做了自支撑角度设计，哪怕是入门级的桌面3D打印机，采用常规PLA或者PETG材料就能打印出满足使用强度的零件，打印完成后只需要清理掉少量的打印溢边，装入标准紧固件、卡入现成的标准交换刀片就能直接使用，不需要二次打磨或者粘接处理。

　　结构设计上还做了快换刀片的预留槽，不需要完全拆开转轴就能完成刀片的更换，手柄尾部的挂孔直径为6mm，可以搭配标准的快挂扣、钥匙圈使用，对于需要高空作业的检修人员来说，可以直接把工具挂在安全绳挂点上，避免作业过程中工具坠落造成安全隐患。手柄内部的收纳槽做了0.2mm的间隙余量，哪怕是打印过程中出现轻微的材料膨胀，也不会出现刀片卡滞、无法顺利开合的问题，刃口收纳后和手柄内壁的间隙控制在0.3mm，既不会因为间隙过大导致刀片在收纳状态下晃动产生异响，也不会因为间隙过小导致开合时摩擦阻力过大。考虑到3D打印材料的耐磨特性，转轴位置的接触面上做了0.5mm的加厚凸台，避免多次开合之后转轴位置出现磨损导致旷量过大，正常使用状态下哪怕每天开合几十次，打印件的转轴位置也能满足半年以上的使用寿命，要是出现磨损只需要重新打印一个手柄外壳就能继续使用，维护成本极低。
