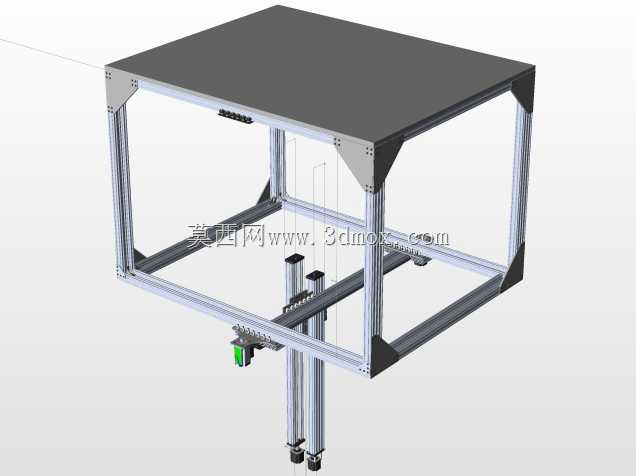

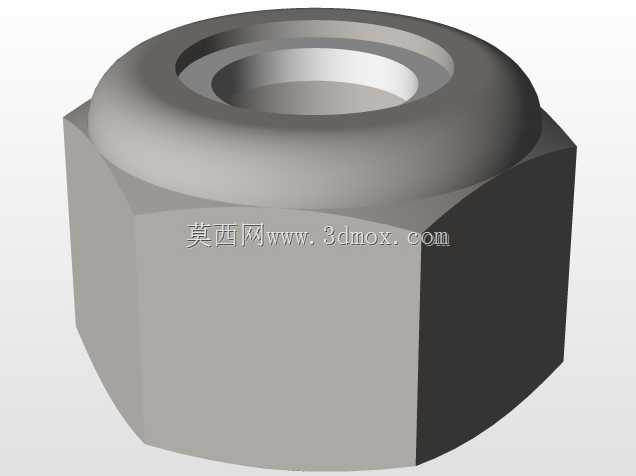

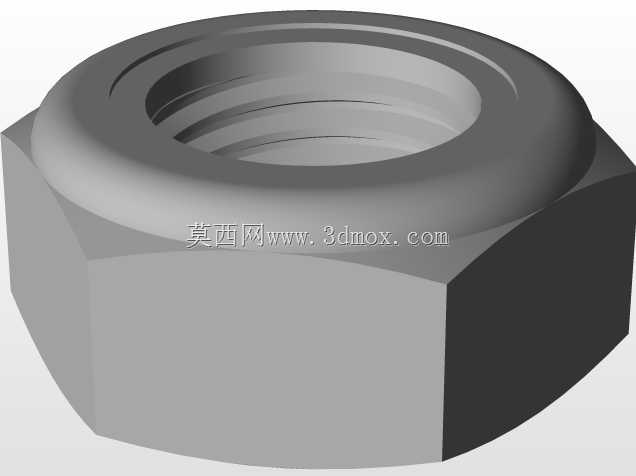

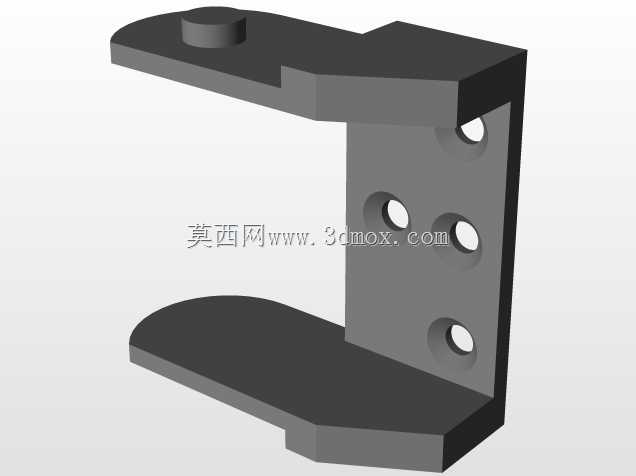

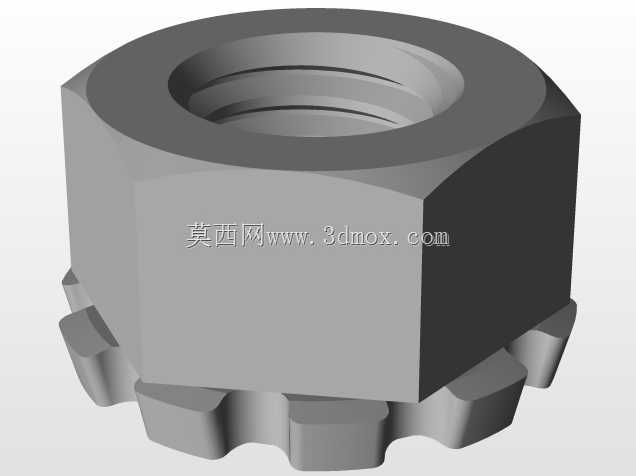

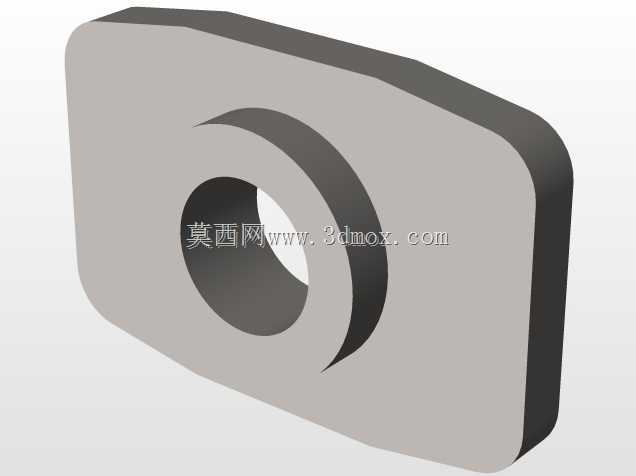

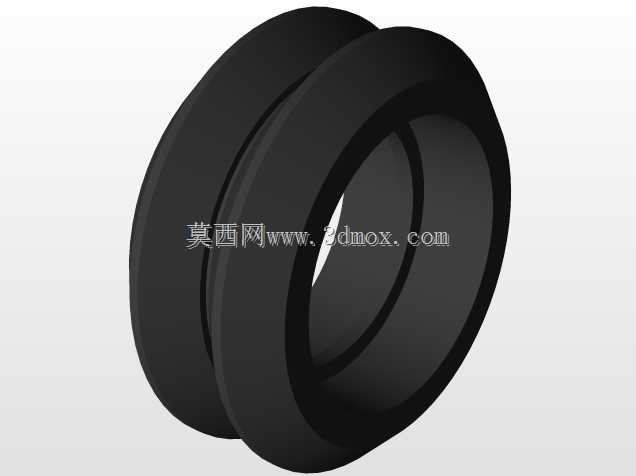

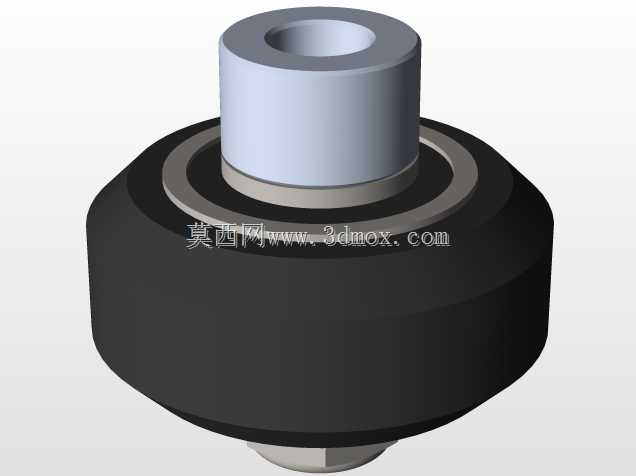

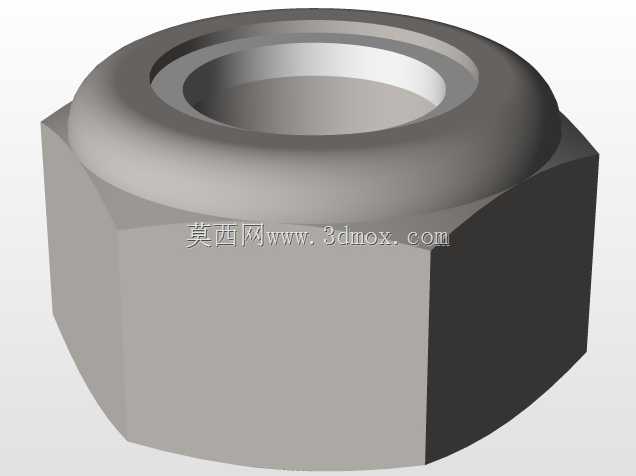

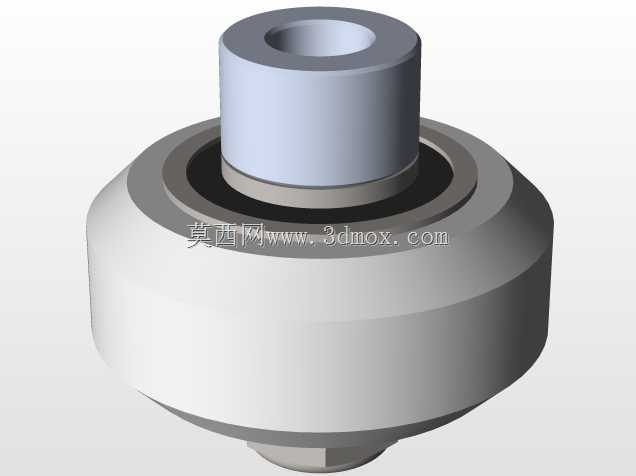

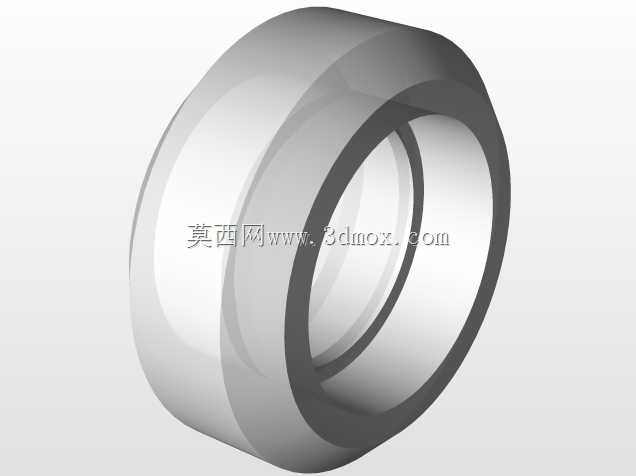

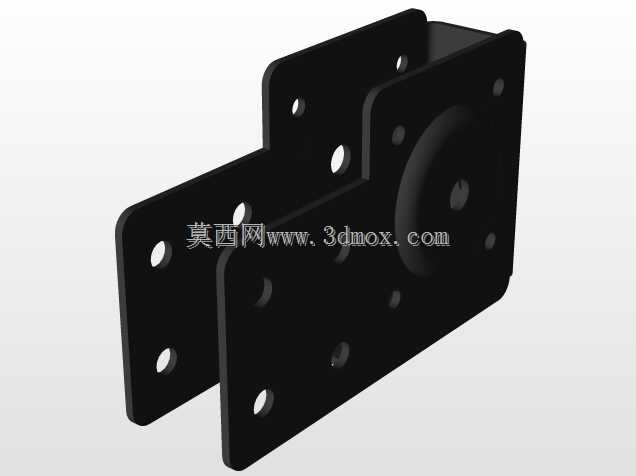

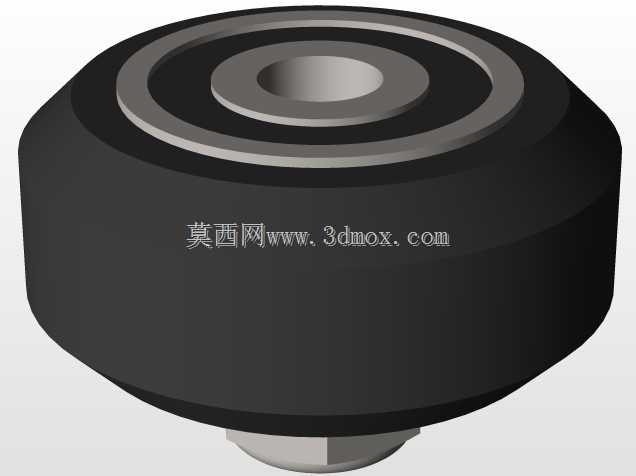

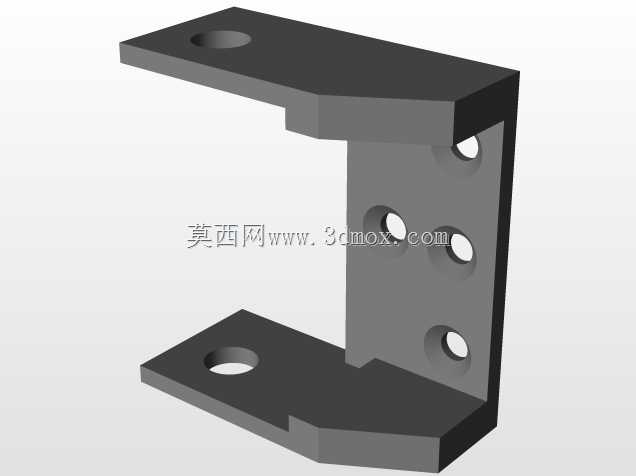

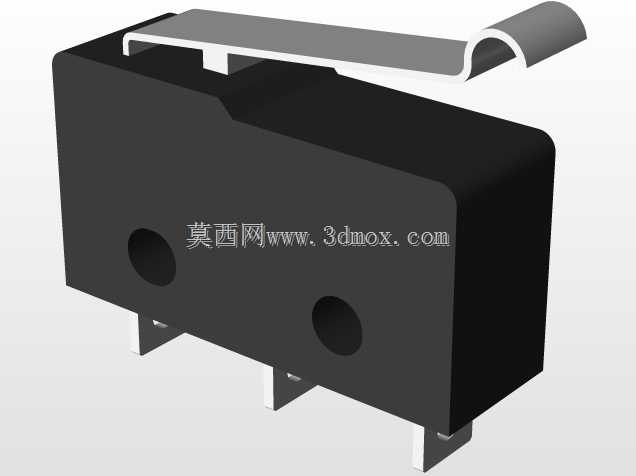

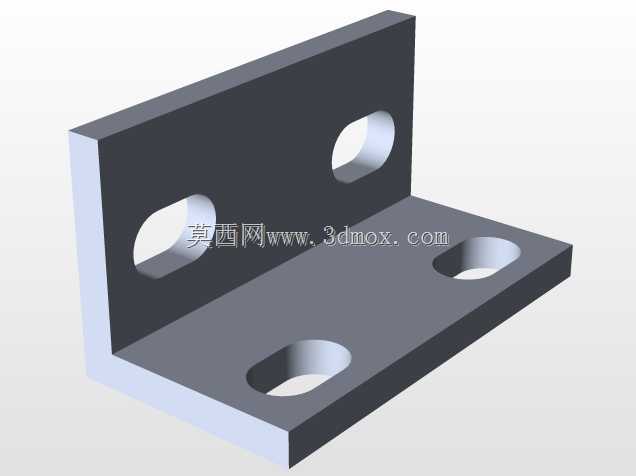

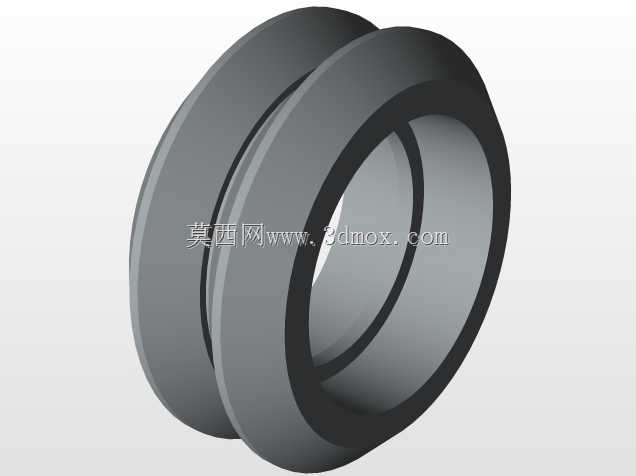

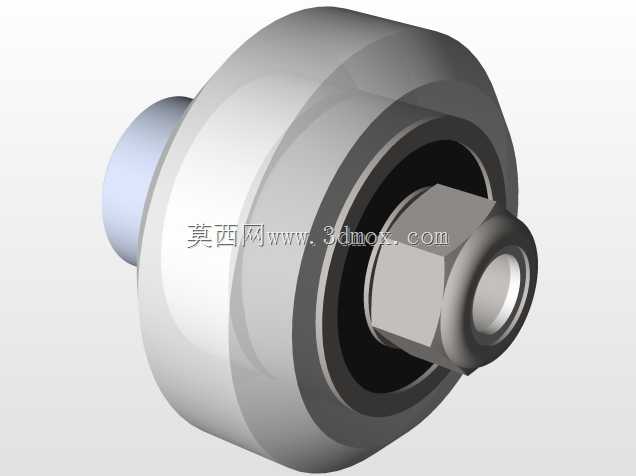

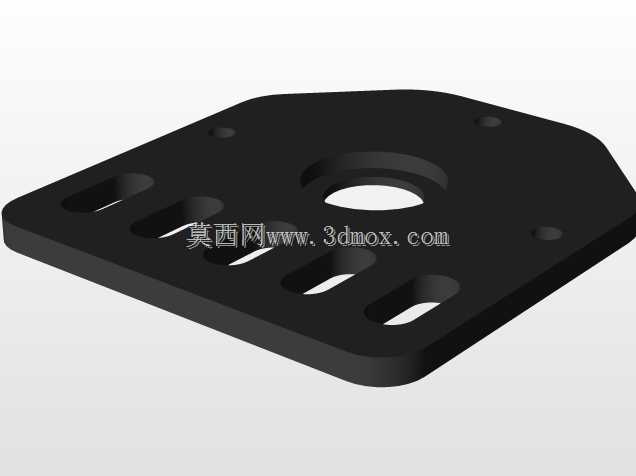

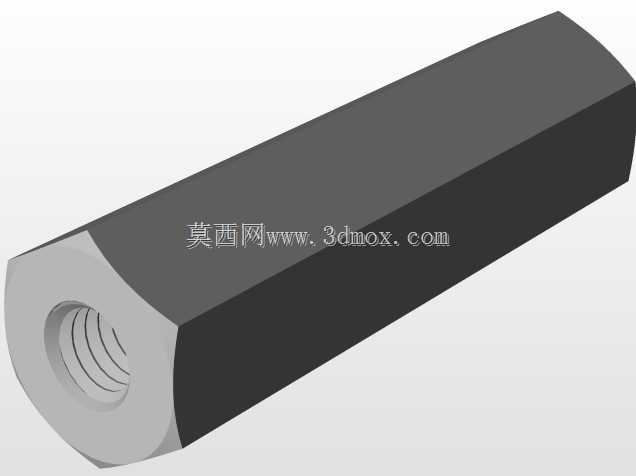

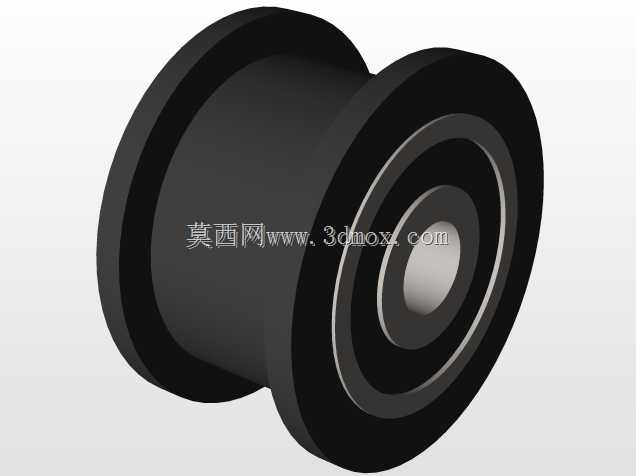

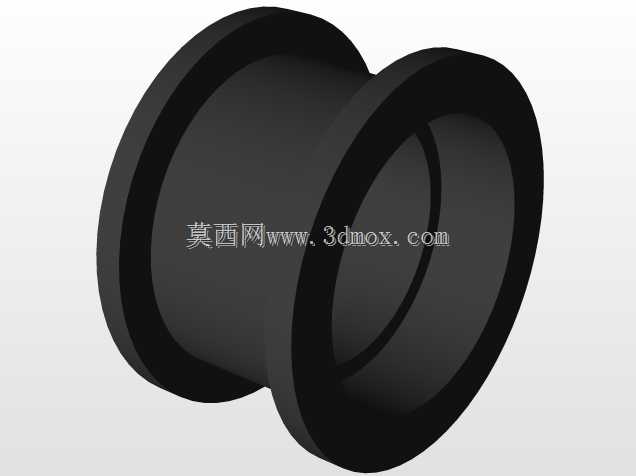

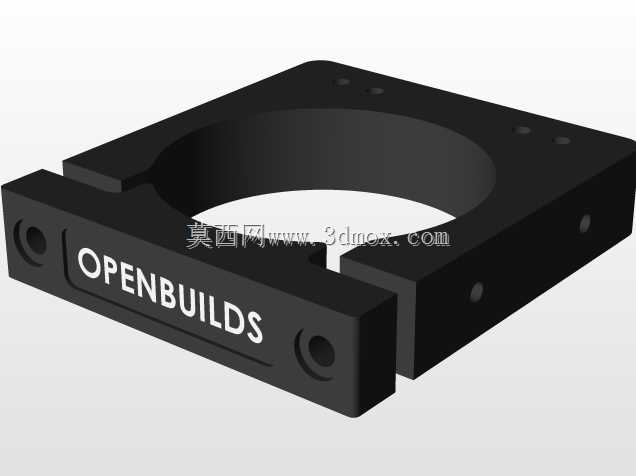

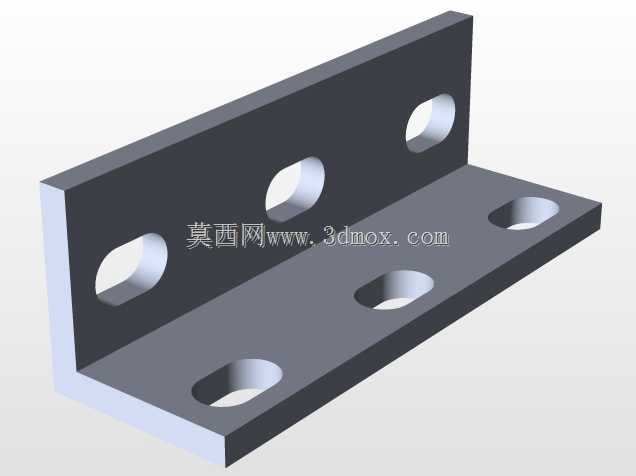

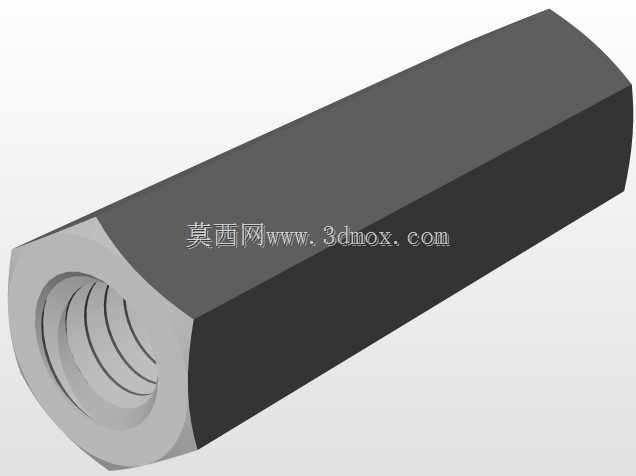

三轴龙门式直线传动执行机构结构

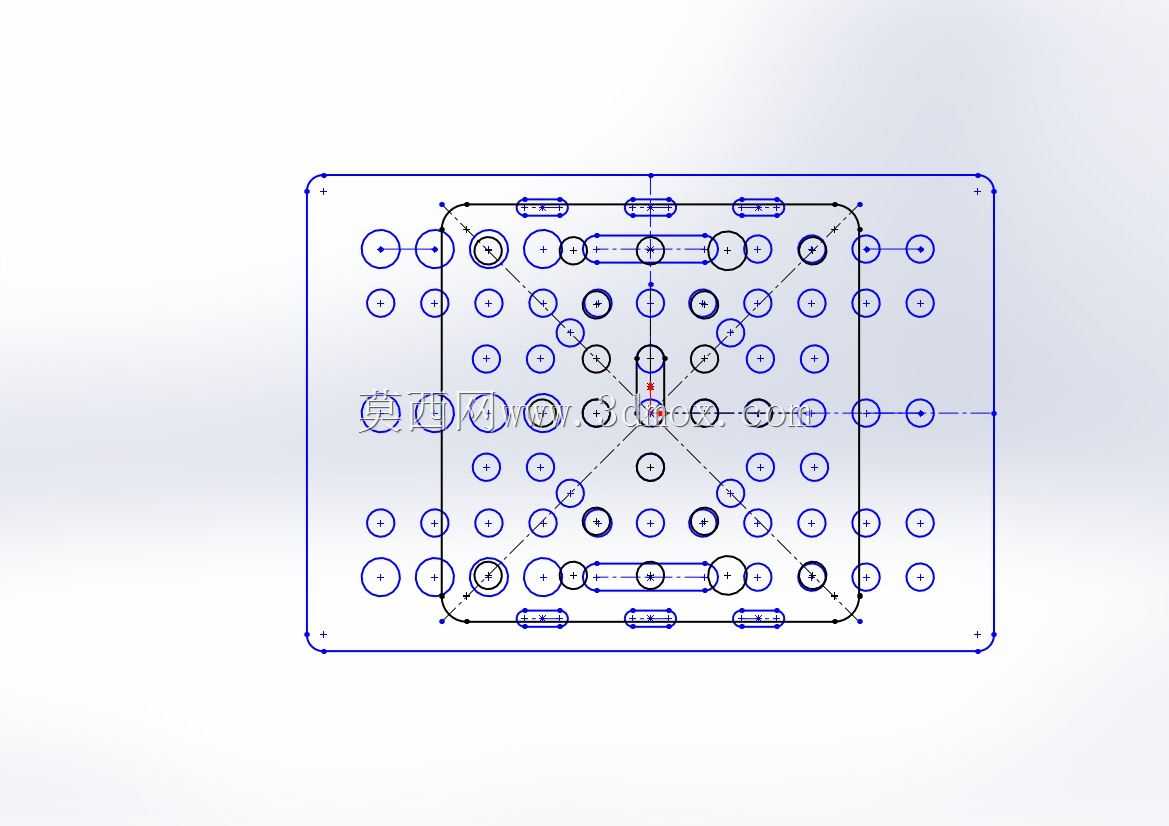

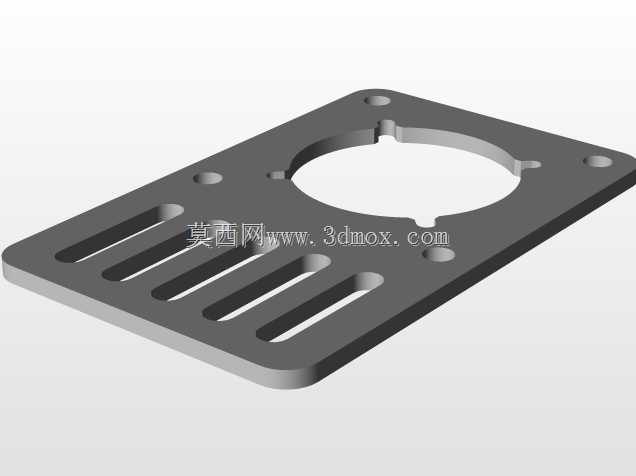

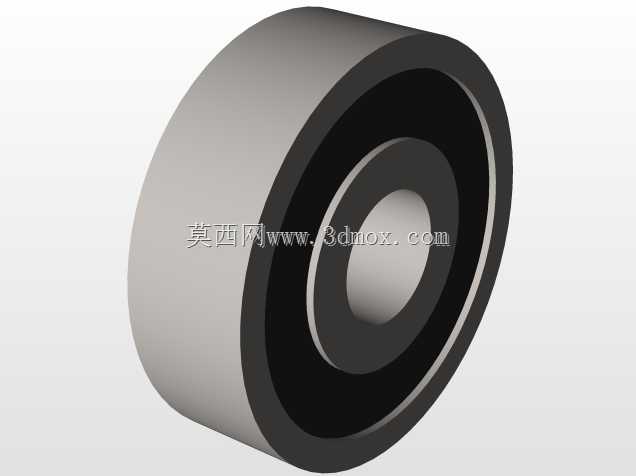

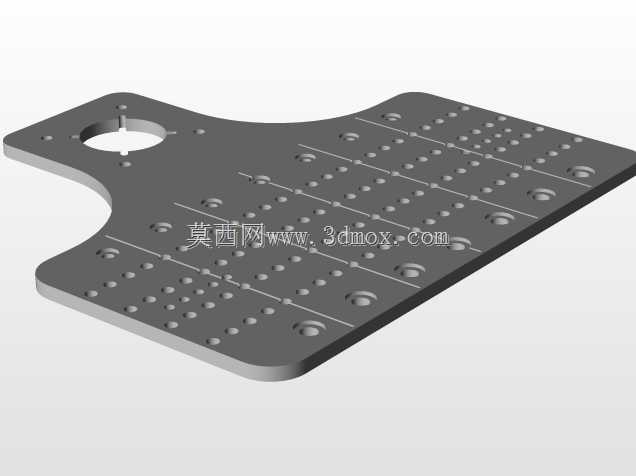

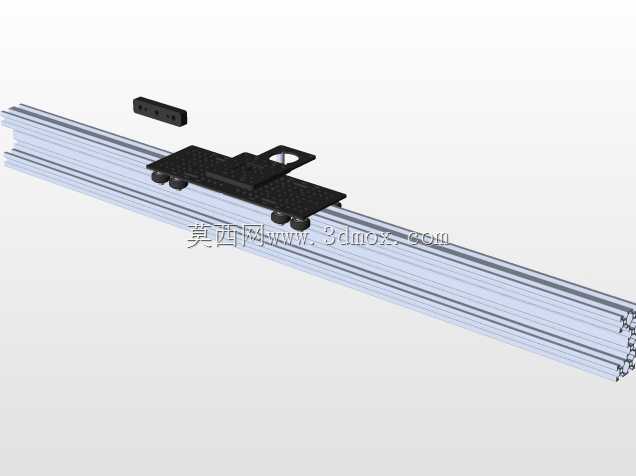

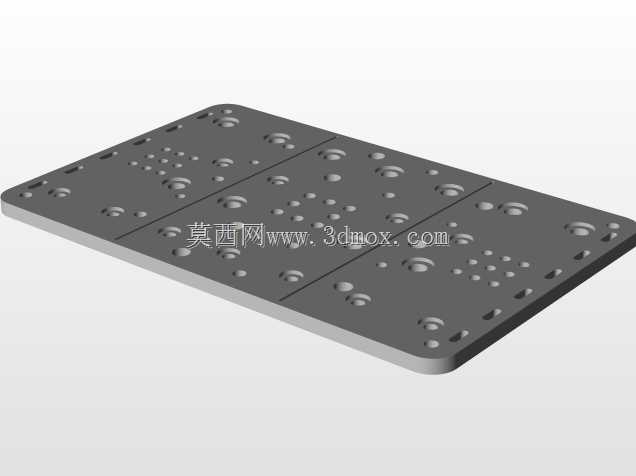

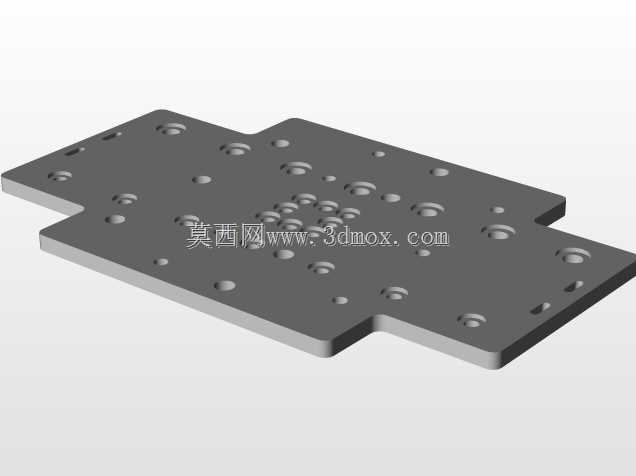

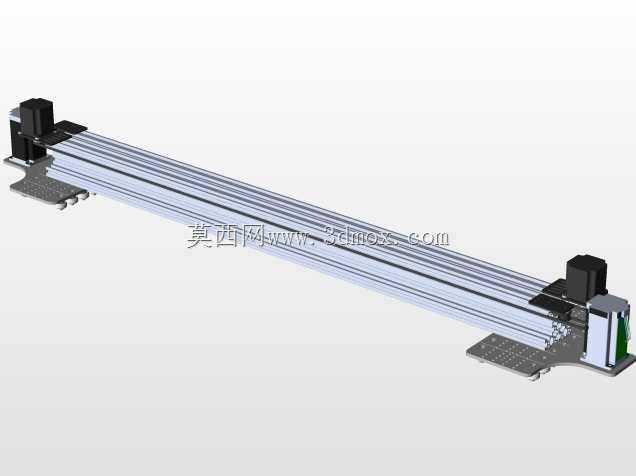

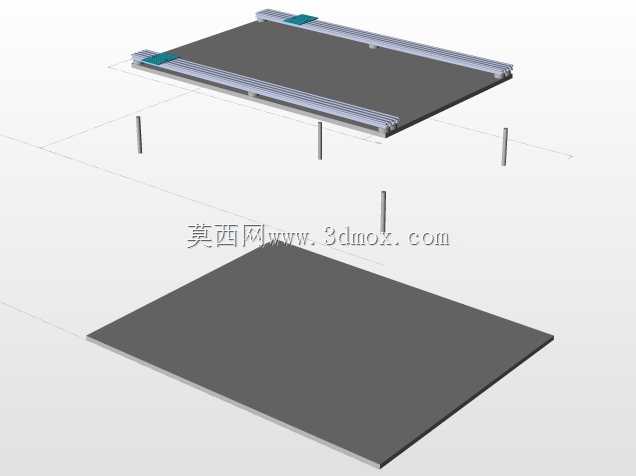

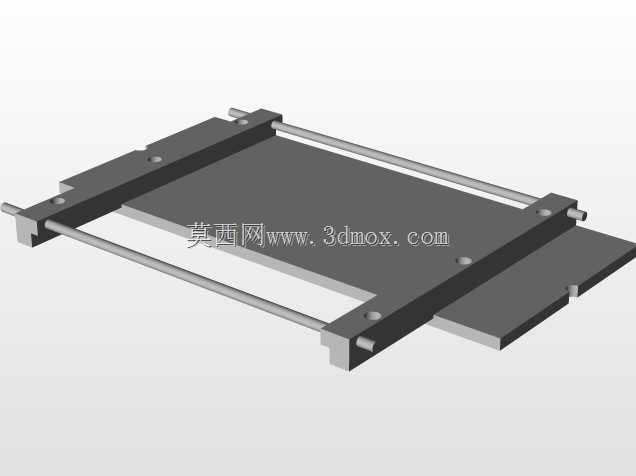

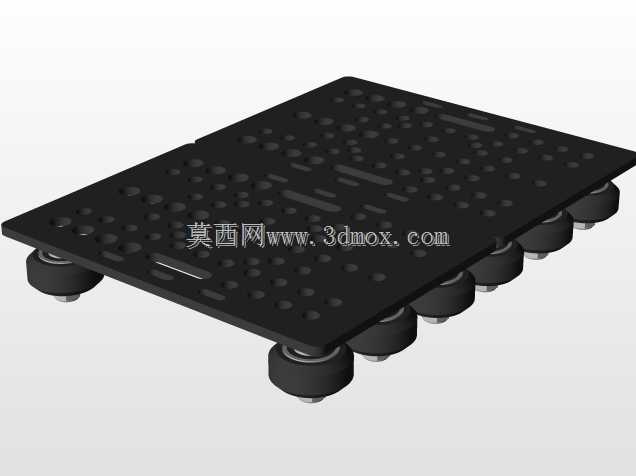

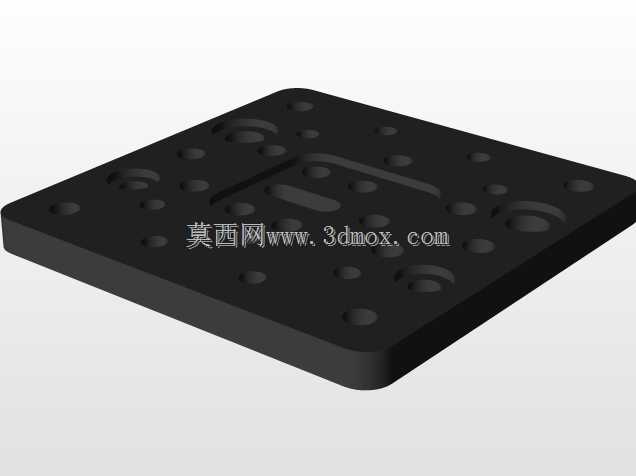

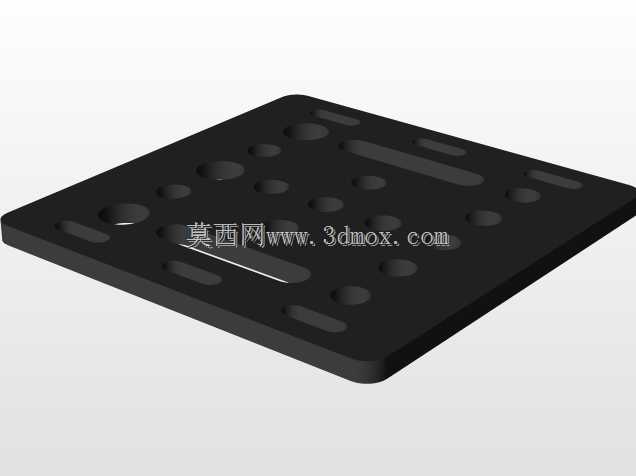

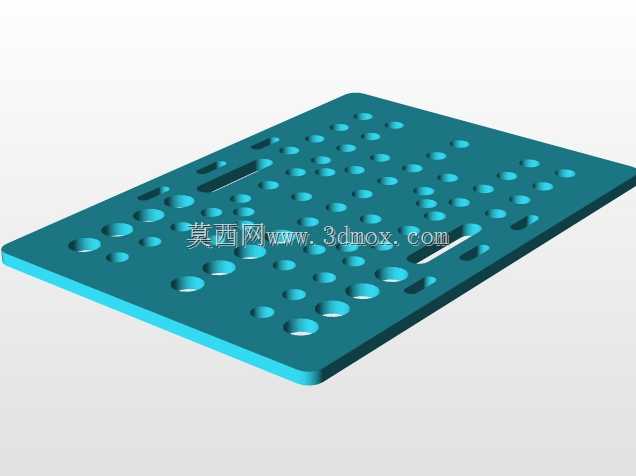

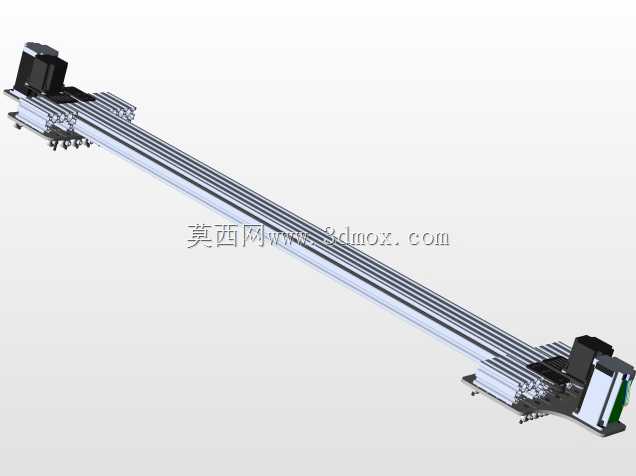

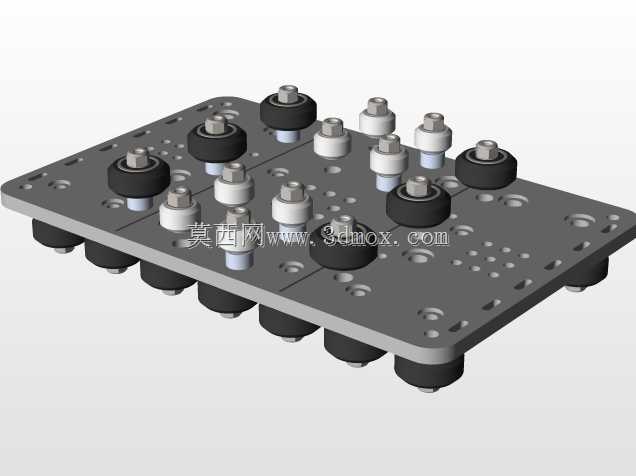

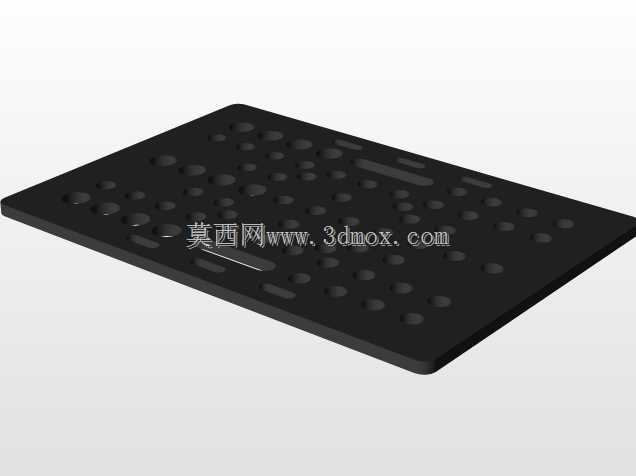

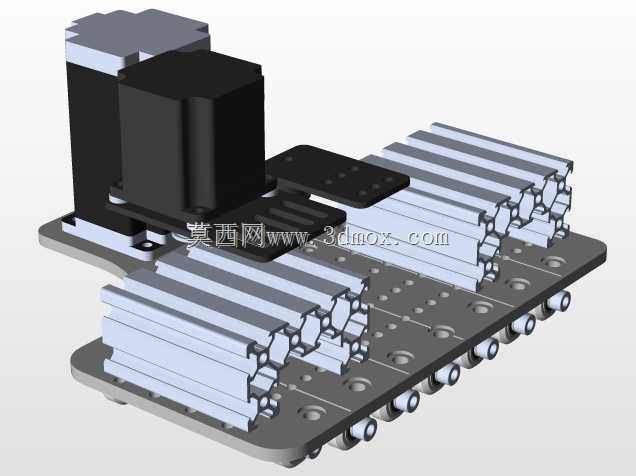

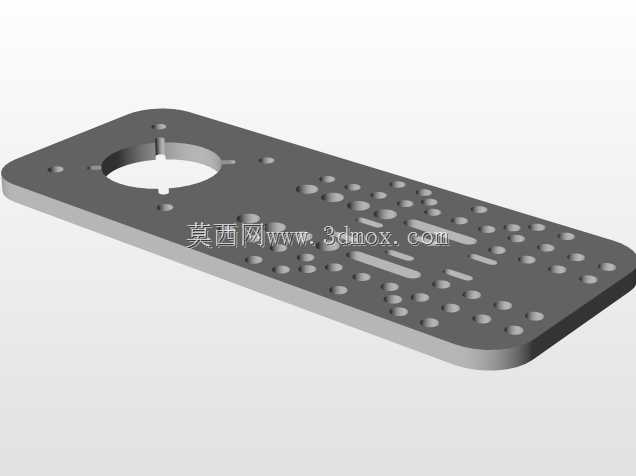

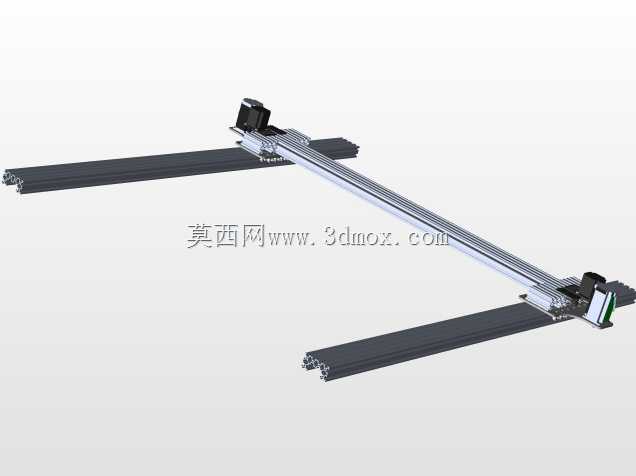

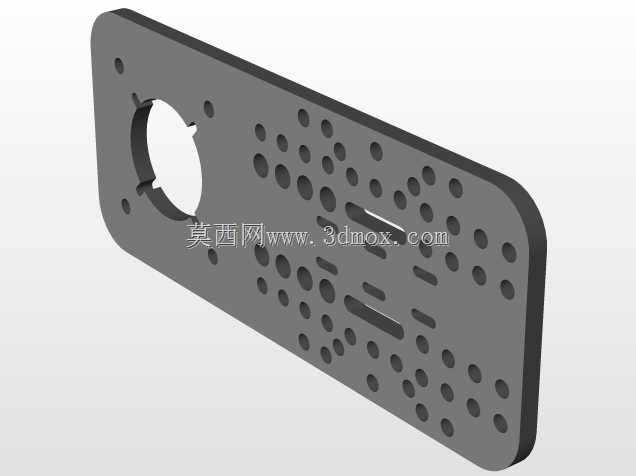

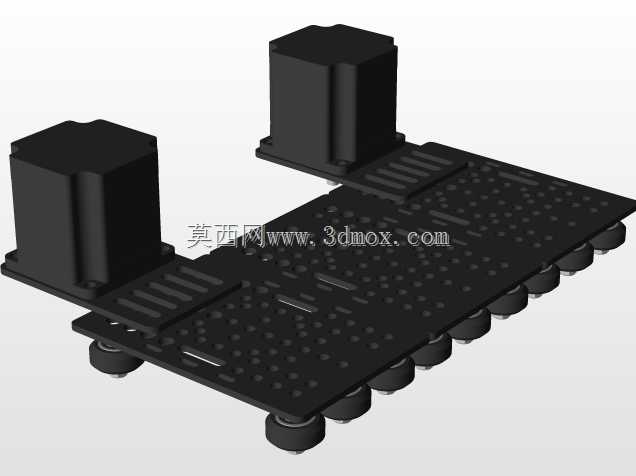

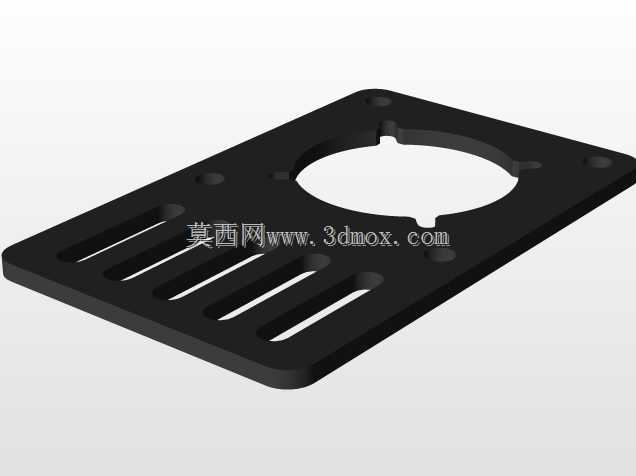

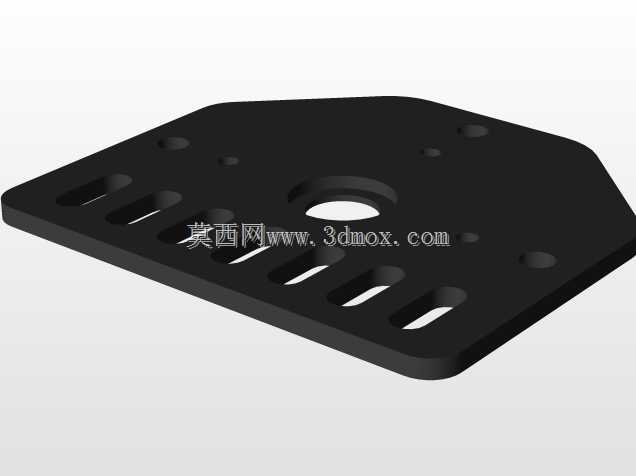

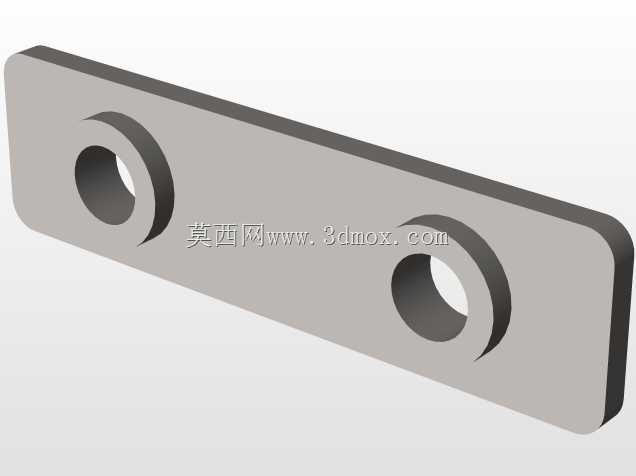

　　这类龙门式三轴传动结构，在3C电子零部件装配、小型工件点胶涂覆、平面度检测工位中应用十分普遍，相比多关节机械手，它的运动轨迹完全在正交坐标系内，重复定位精度的可控性更强，调试阶段不需要做复杂的运动学解算，对于小行程、高节拍的平面作业场景适配性更好。从结构组成来看，两侧平行布置的光轴导轨承担了整个横向移动横梁的支撑与导向作用，光轴搭配直线轴承的导向方案，相比线性导轨成本更低，安装调试时对两侧安装基准的平行度公差容忍度更高，适合负载在十公斤以内的轻载作业场景，横梁本身采用铝合金板材铣削加工成型，在保证整体刚性的前提下尽可能降低运动部分的自重，减少传动过程中的惯性冲击。中间的安装平板作为末端执行器的搭载平台，可根据实际工位需求加装吸嘴、

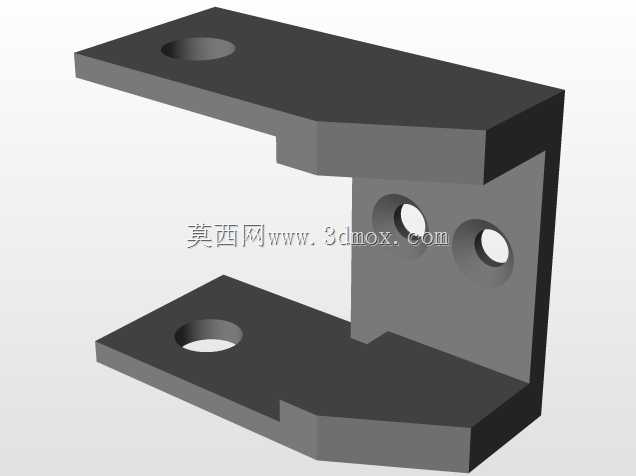

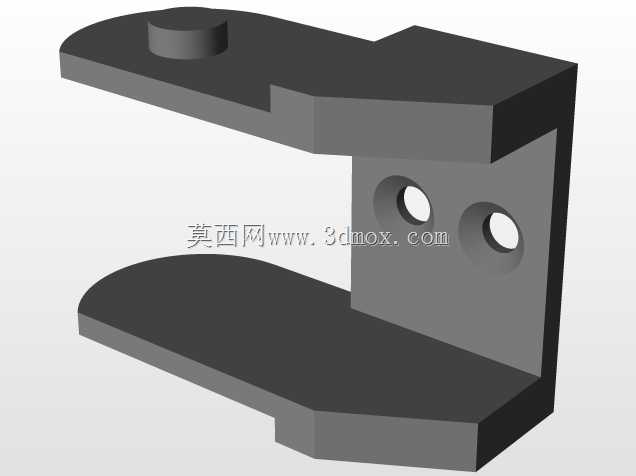

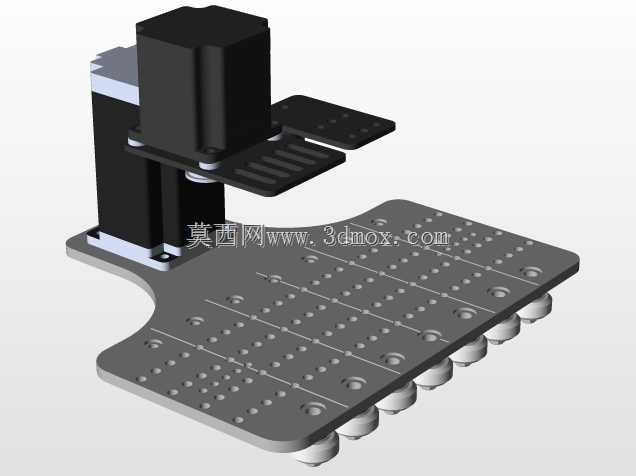

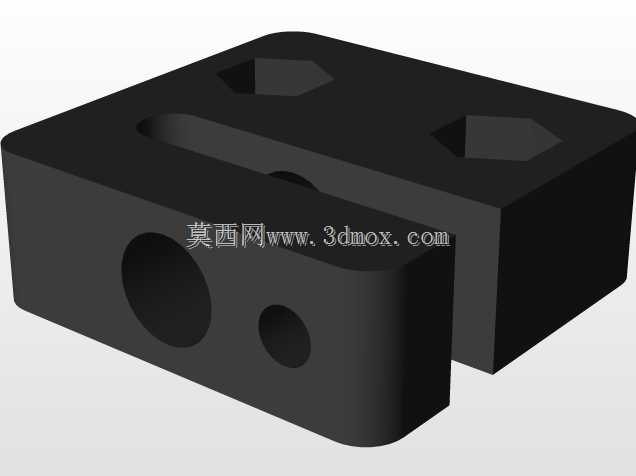

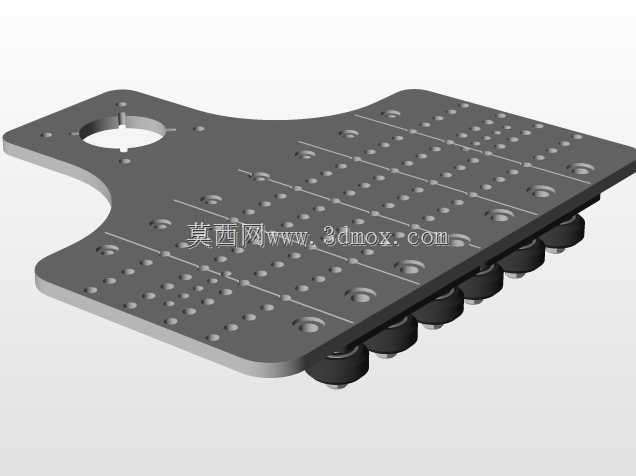

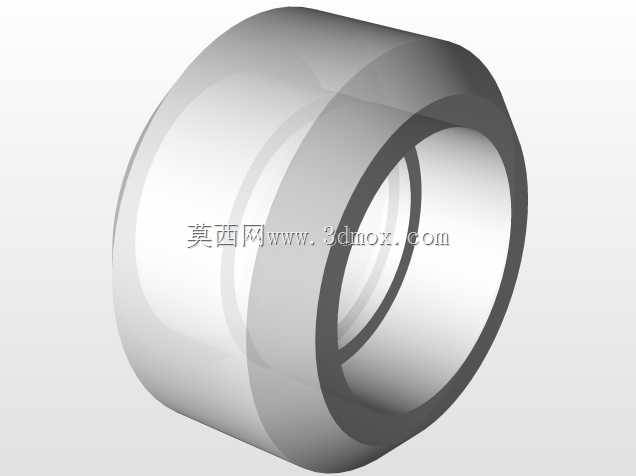

　　点胶阀、检测探头等不同作业部件，平板与横梁之间通过滑动副连接，可实现沿横梁长度方向的横向移动，而整个横梁组件可沿两侧光轴实现纵向移动，配合垂直方向的Z轴模组即可完成三维空间内的点位运动与轨迹运动。设计这类结构时，首先要确认的是作业范围边界，也就是X、Y、Z三个方向的有效行程，行程确定后才能反推两侧光轴的长度、横梁的跨距以及安装底座的尺寸，光轴的直径选择需要结合跨距与负载重量计算挠度，避免横梁运动到光轴中间位置时出现下沉量超差，影响末端作业精度。安装层面，两侧光轴的固定座需要统一加工基准面，装配时要通过百分表打表调整两侧光轴的平行度，平行度误差需要控制在0.05mm每米行程以内，否则会导致滑动阻力增大，长期运行会加剧直线轴承的磨损，

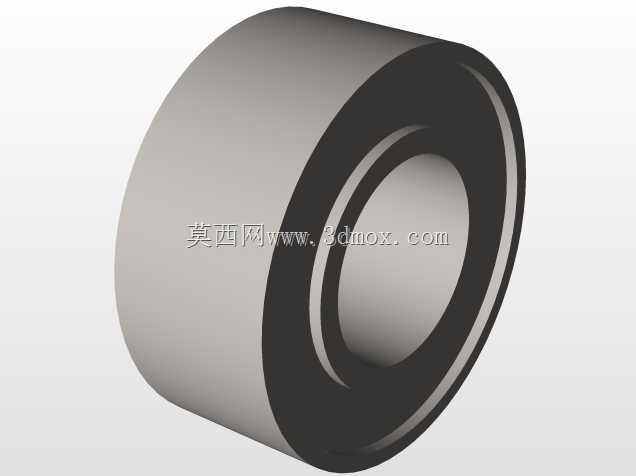

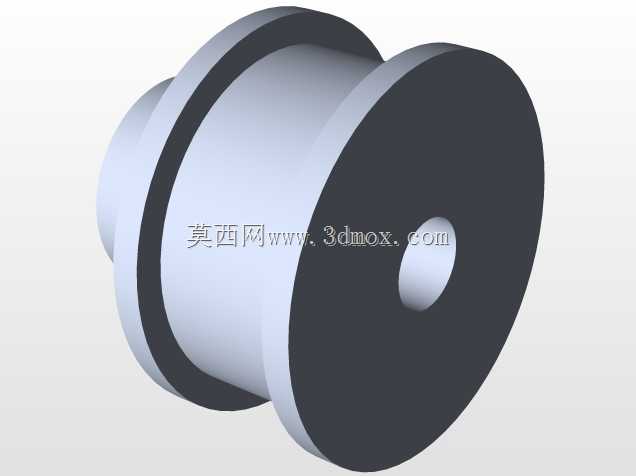

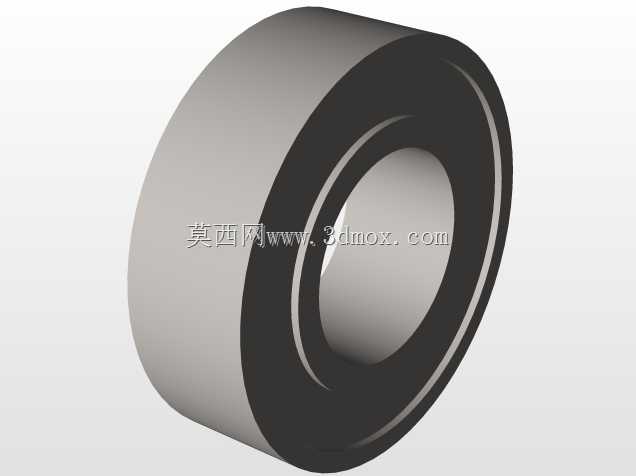

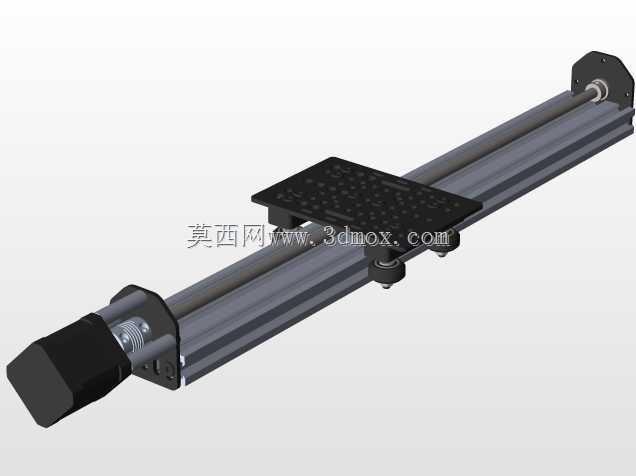

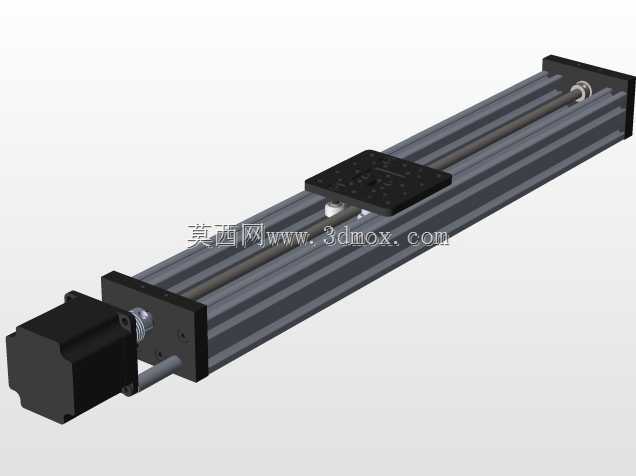

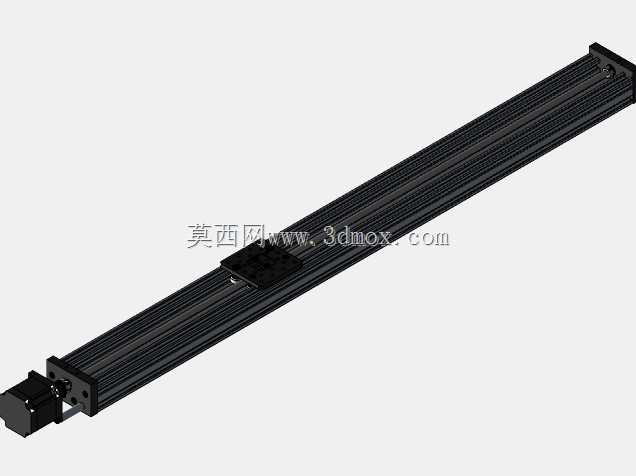

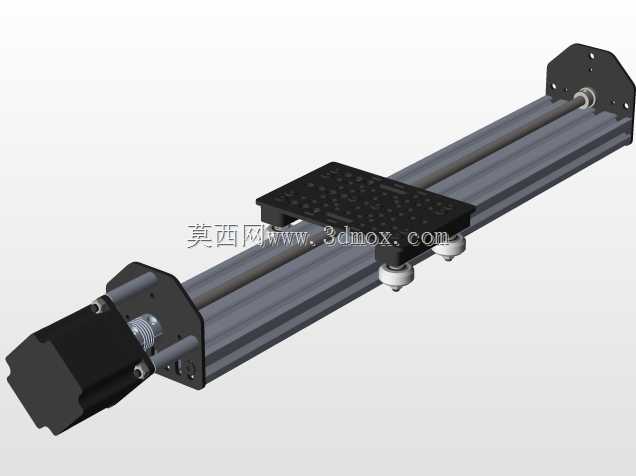

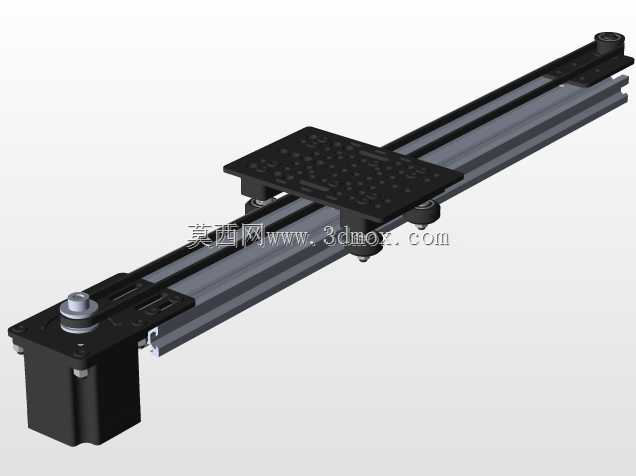

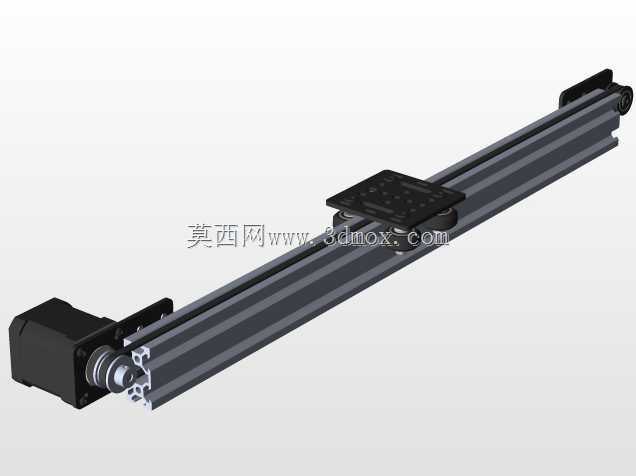

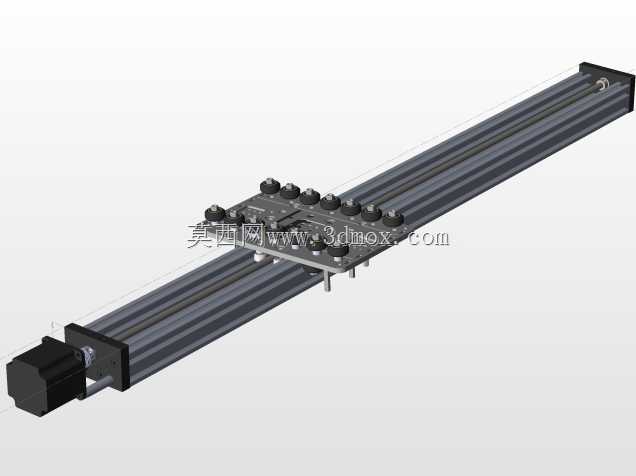

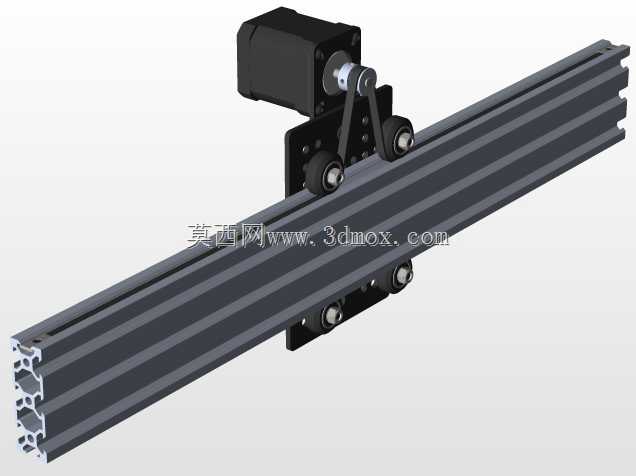

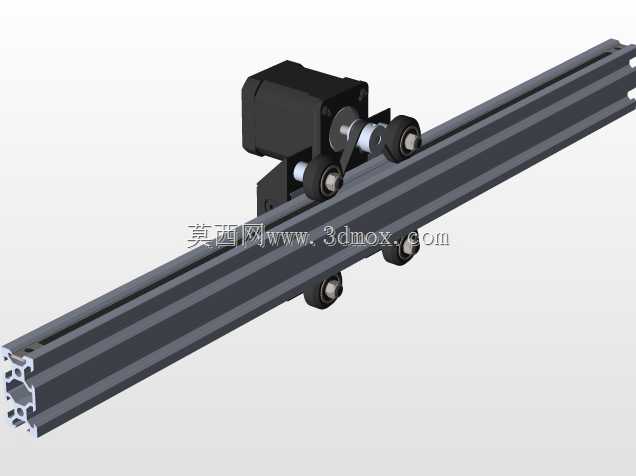

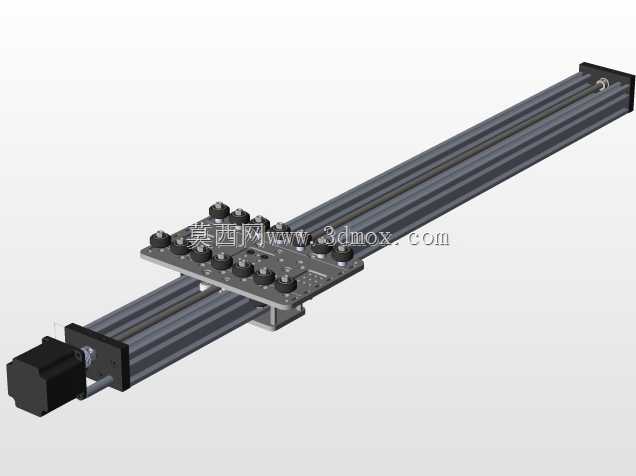

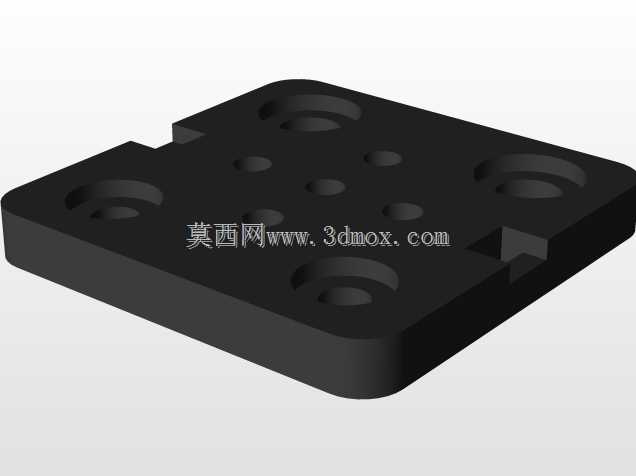

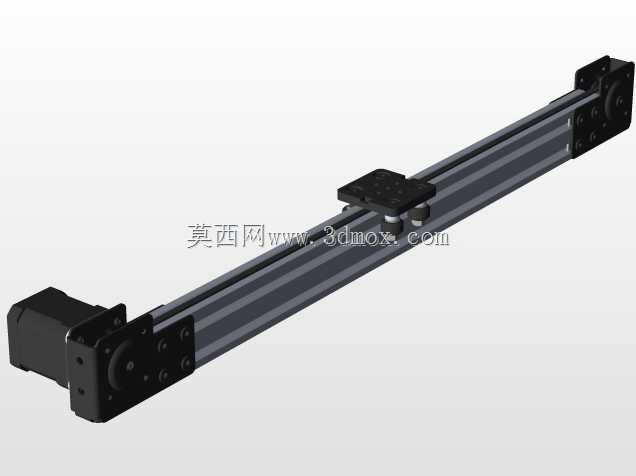

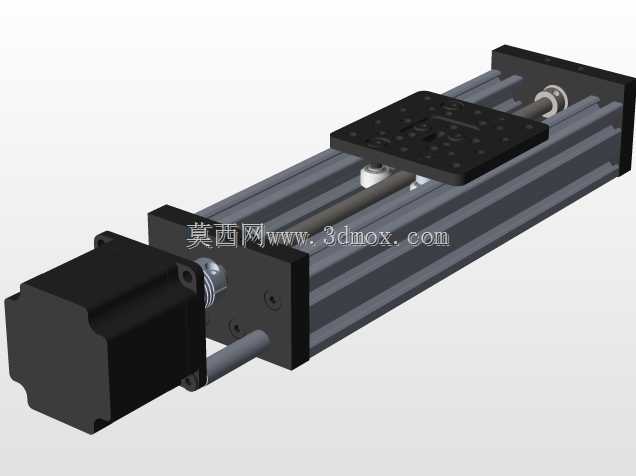

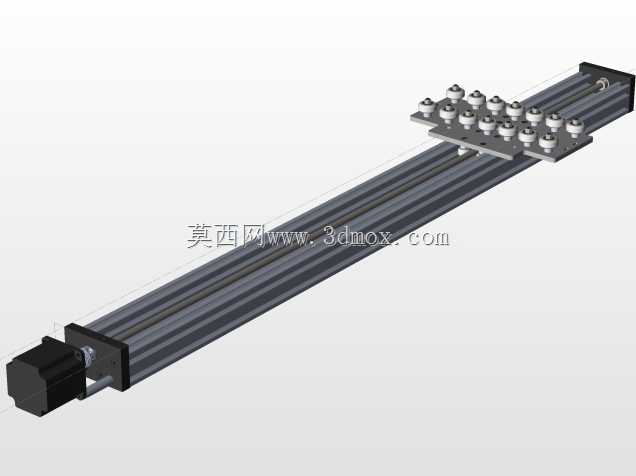

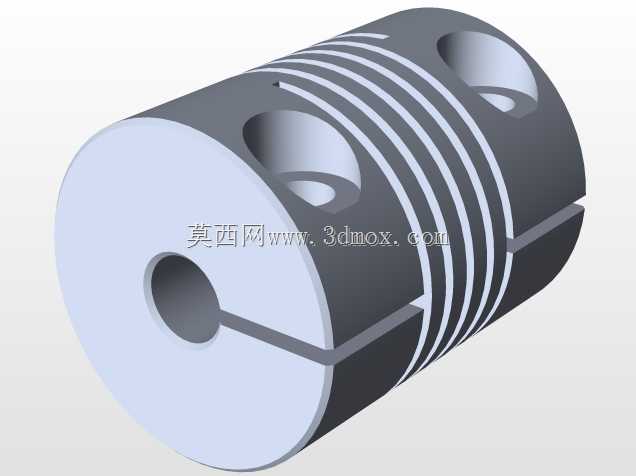

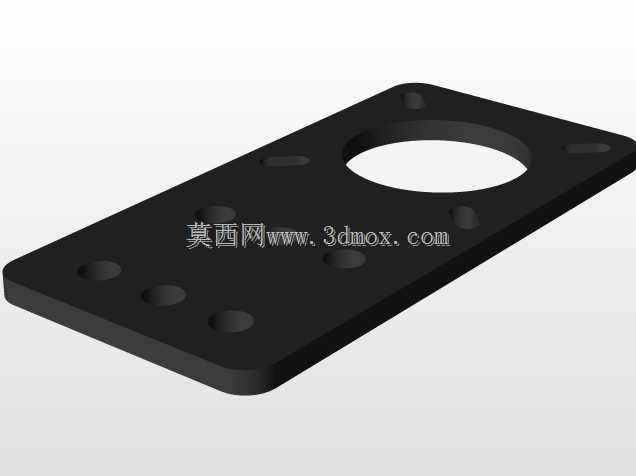

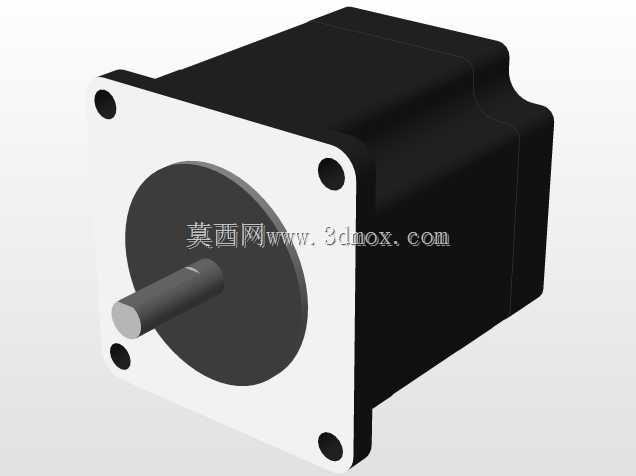

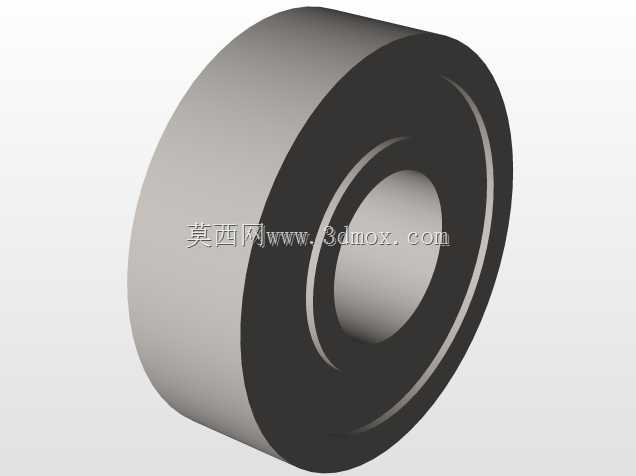

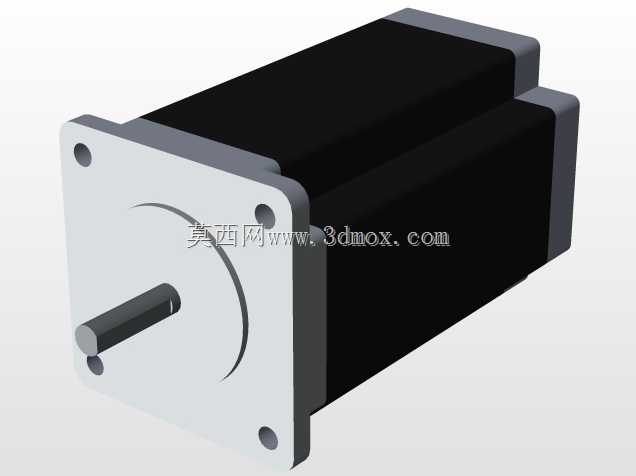

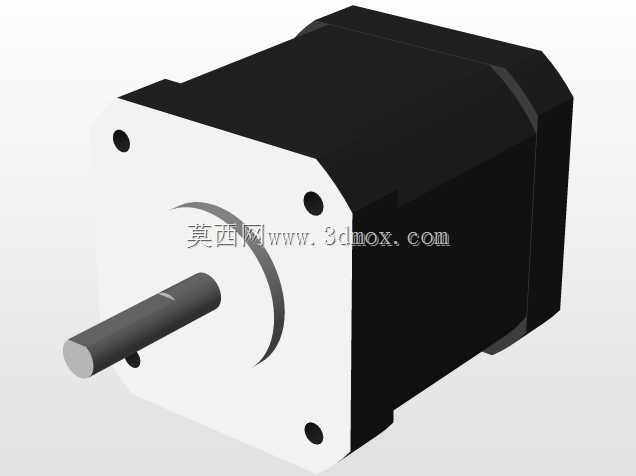

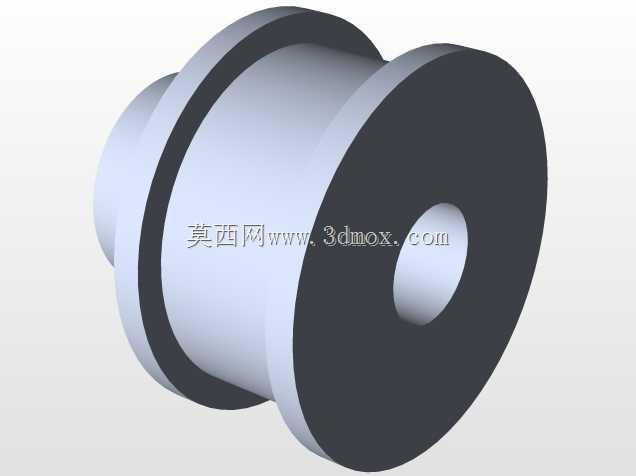

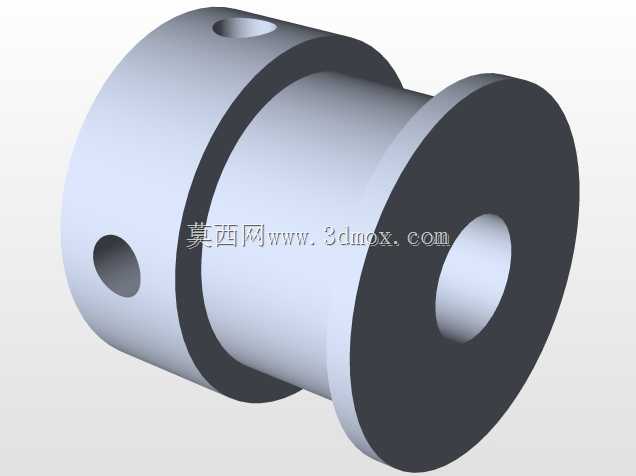

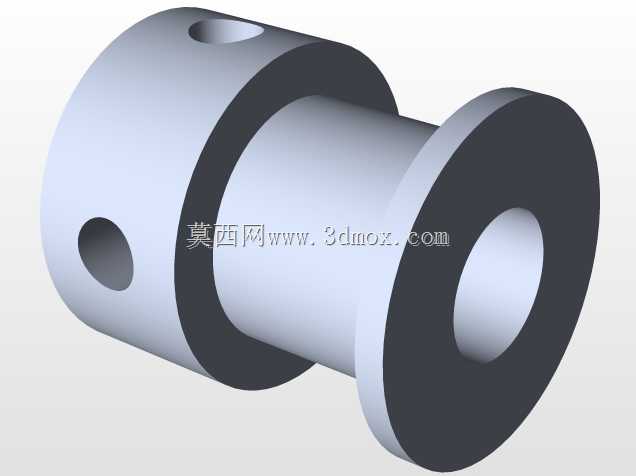

　　缩短设备维护周期。横梁与光轴之间的滑动座采用对称布置的四个直线轴承，保证受力均匀，避免运动过程中出现卡滞。传动方式上，这类轻载龙门结构通常会搭配同步带传动或者滚珠丝杠传动，同步带方案适合长行程、高节拍的作业场景，运行噪音低但定位精度稍弱；滚珠丝杠方案的定位精度更高，适合有精密装配要求的工位，但行程过长时丝杠会出现下垂问题，需要额外增加支撑结构。实际应用中，这类结构常作为小型自动化专机的核心运动单元，比如PCB板的插件工位、小型五金件的激光打标工位、薄膜开关的丝印工位都能见到这类结构的身影，它的框架式结构不占用作业平面下方的空间，下方可以布置输送线或者工件载具，方便工件的上下料流转，相比悬臂式的传动结构，

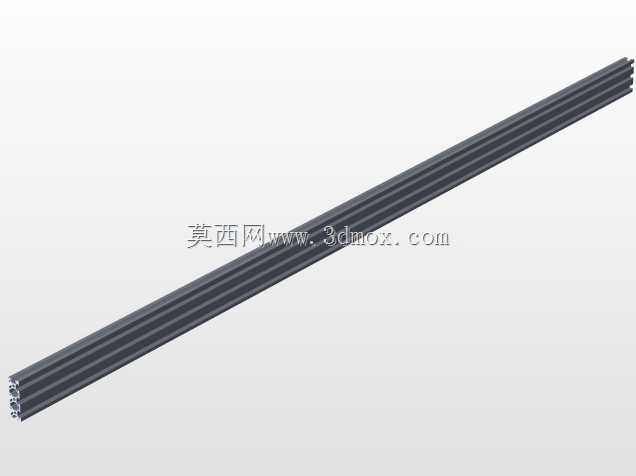

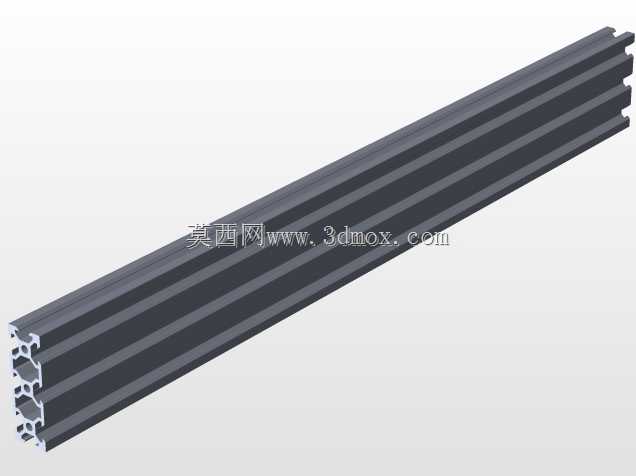

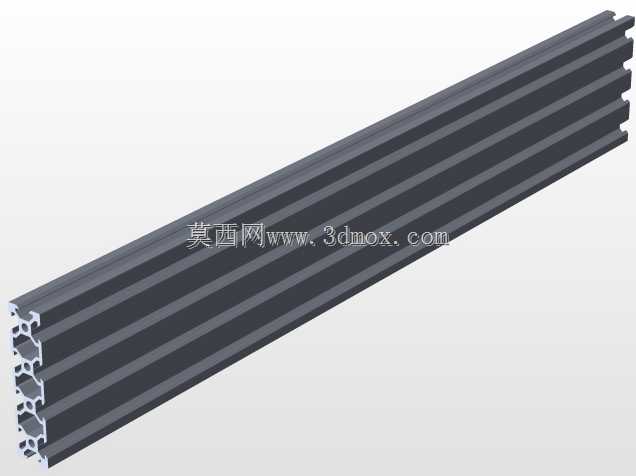

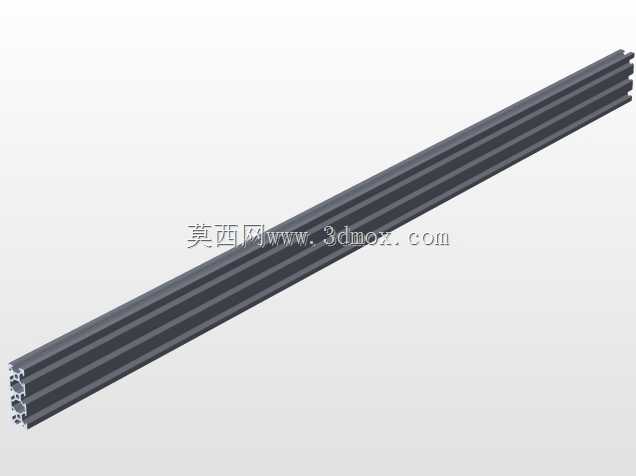

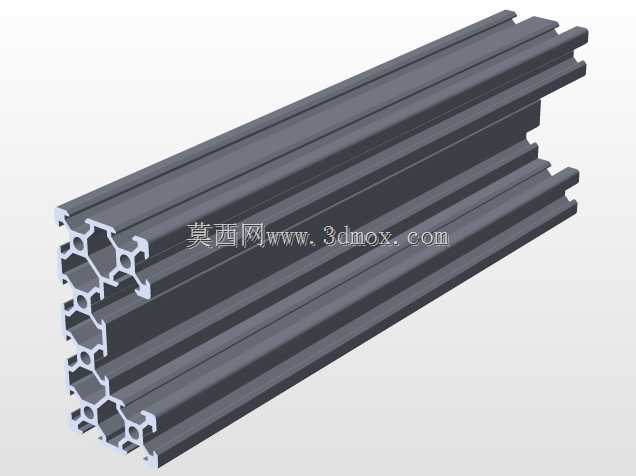

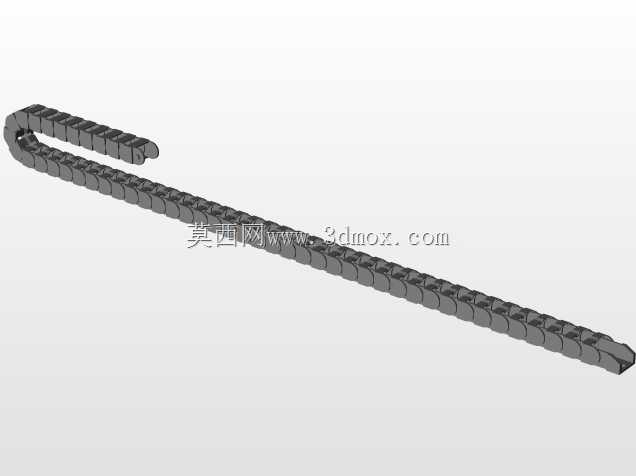

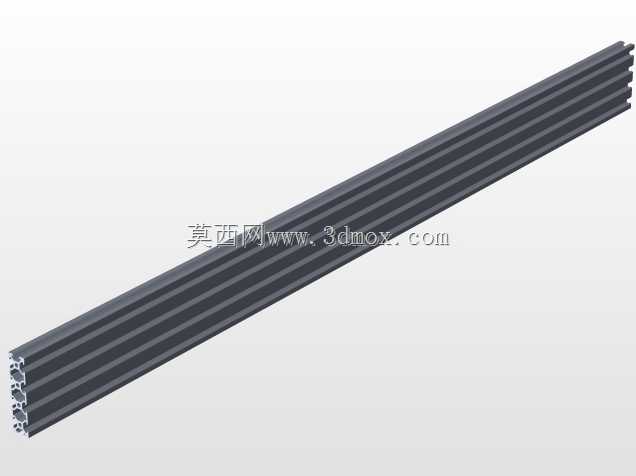

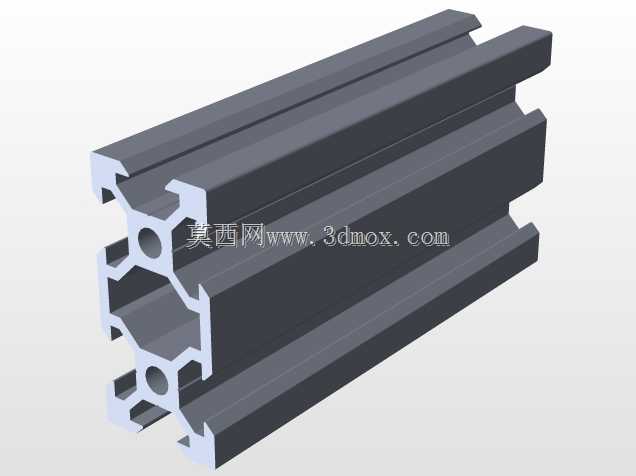

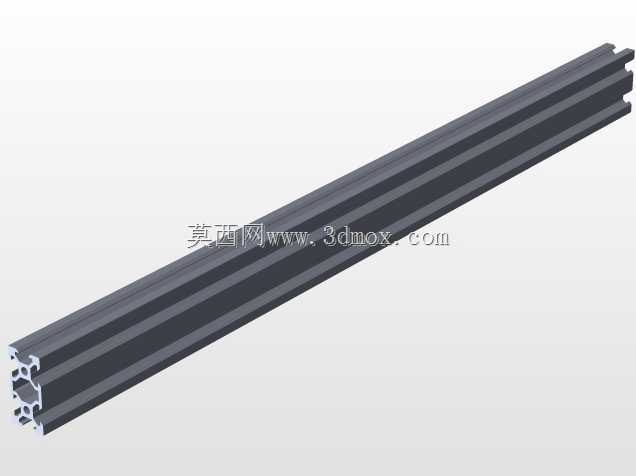

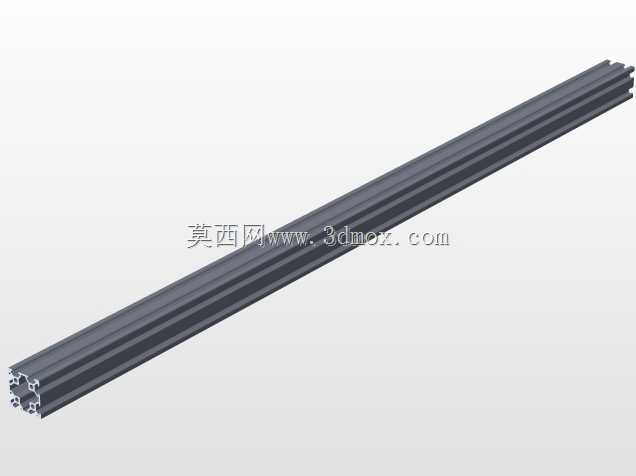

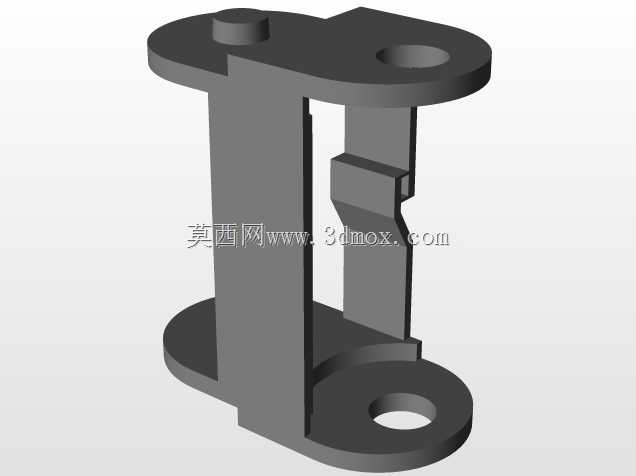

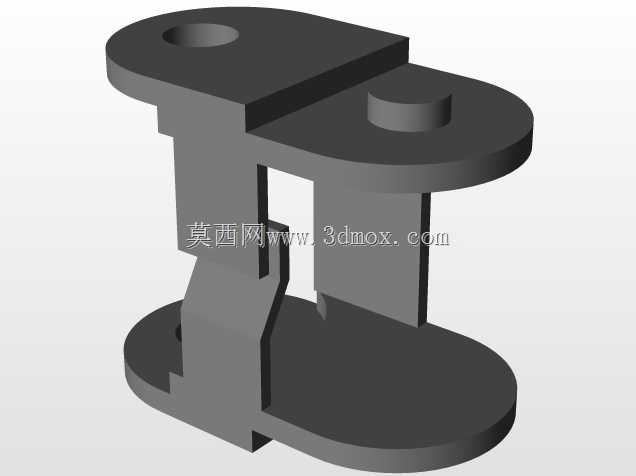

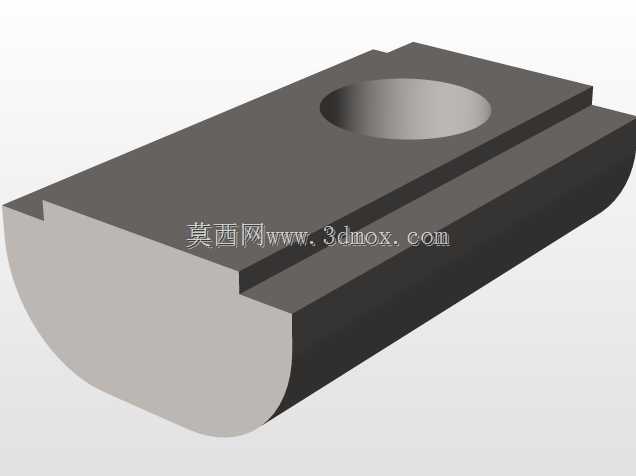

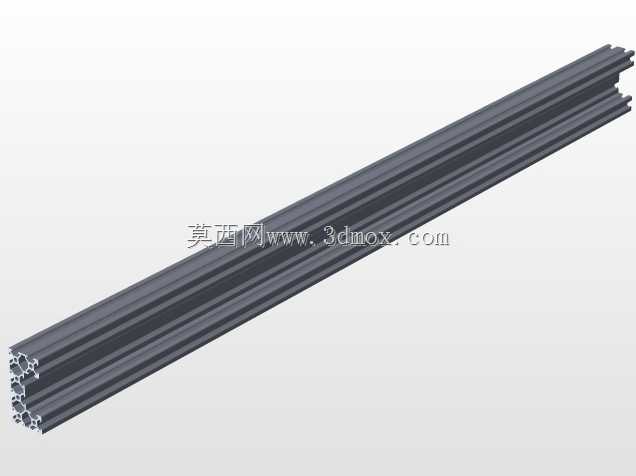

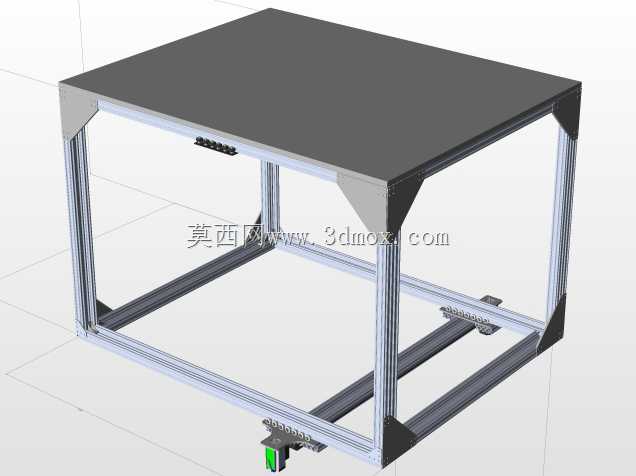

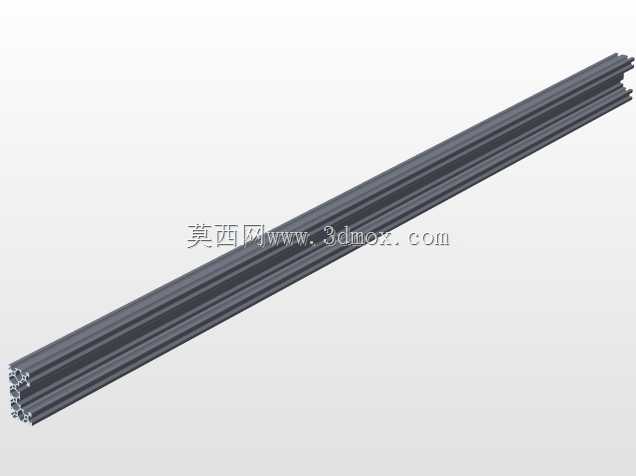

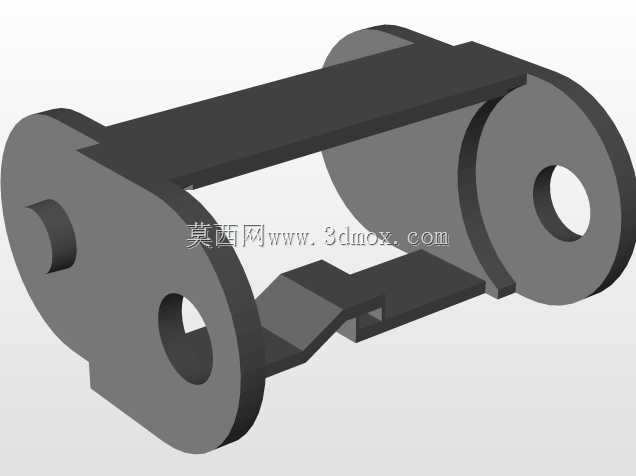

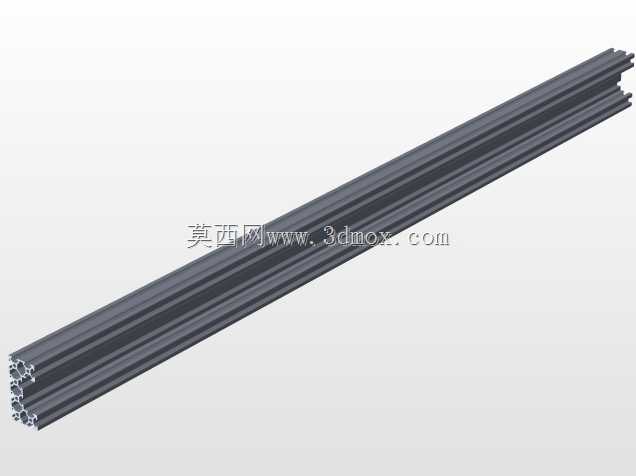

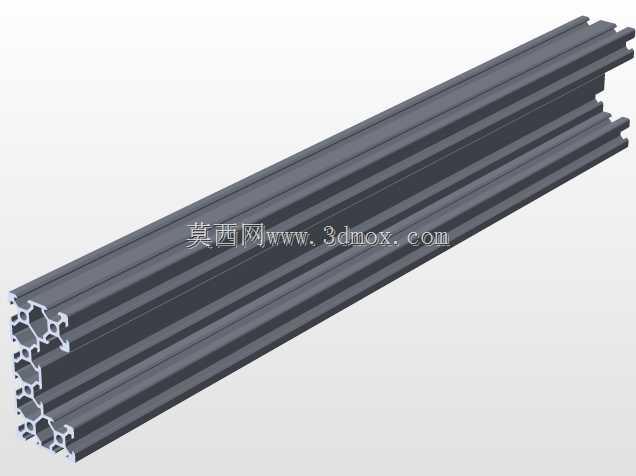

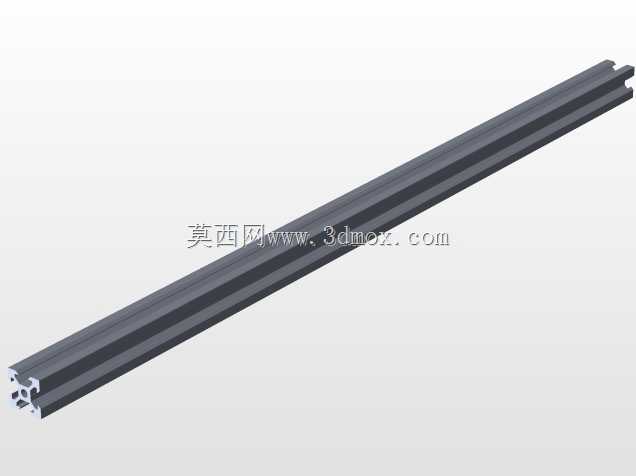

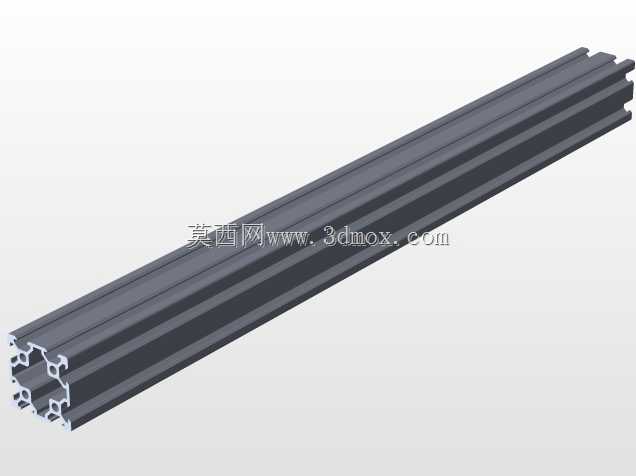

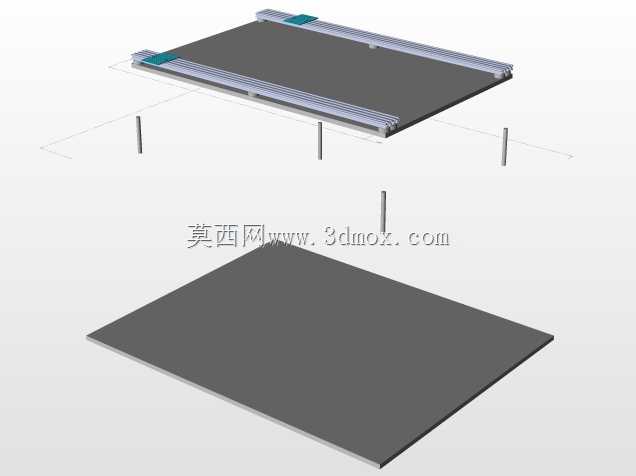

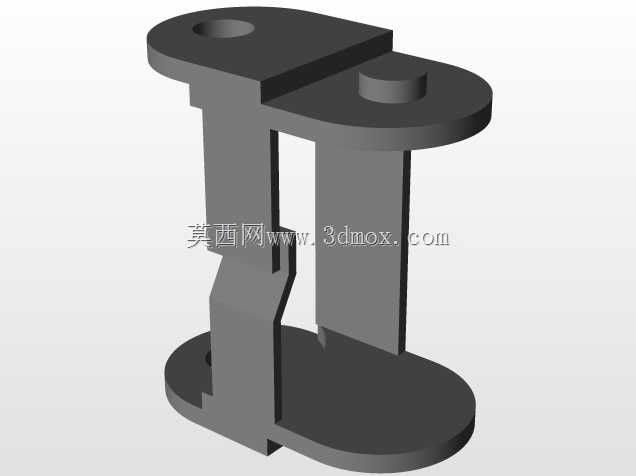

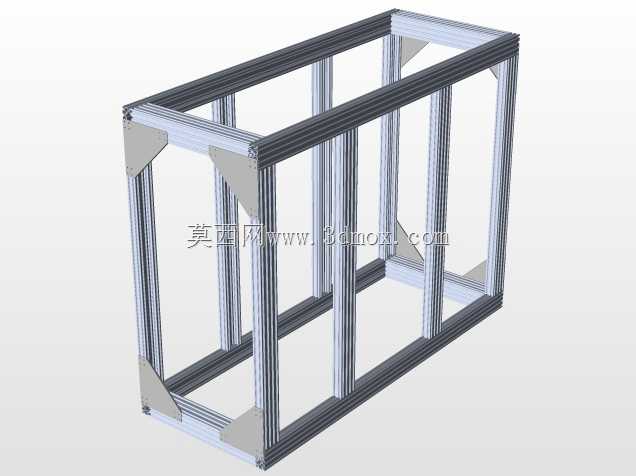

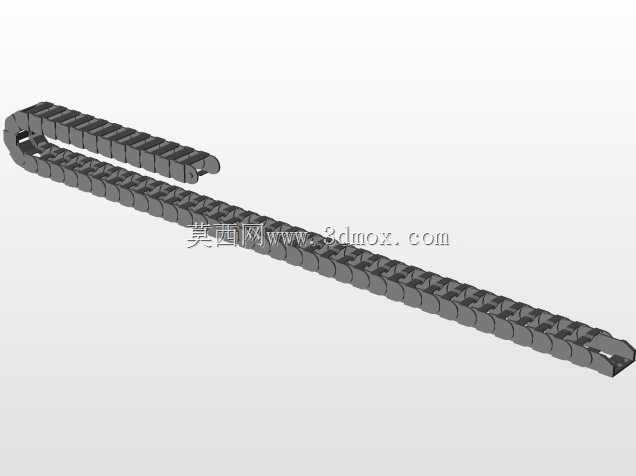

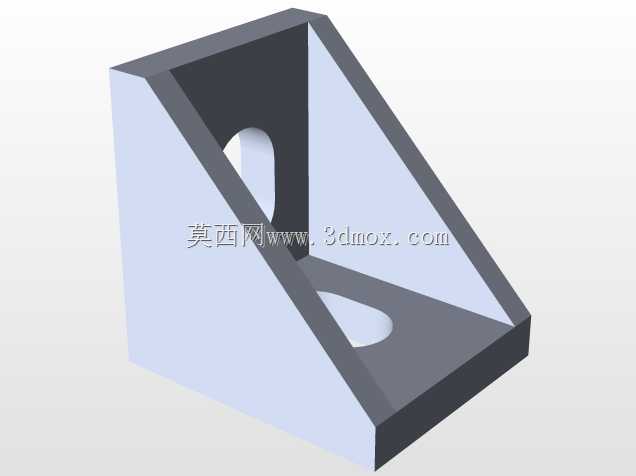

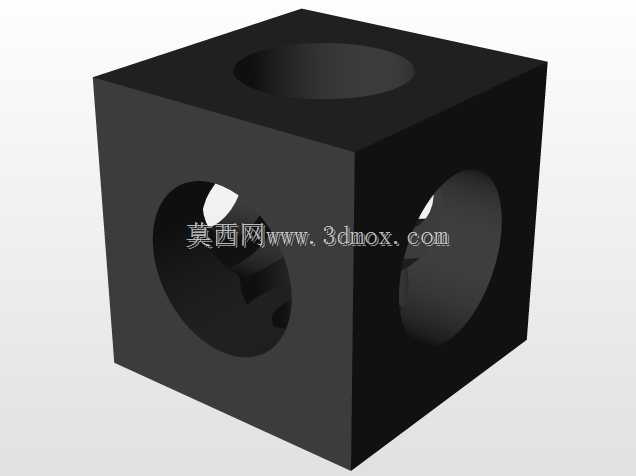

　　龙门式的对称受力结构稳定性更好，高速运动时的振动更小，能够有效保证末端执行器的作业精度。在设计建模过程中，需要重点关注各个运动部件的干涉检查，尤其是横梁运动到极限位置时，滑动座与光轴固定座之间的安全间隙要预留足够，同时要考虑拖链的安装空间，避免传动线缆、气管在运动过程中出现拉扯或者与运动部件发生摩擦。整个结构的安装底座通常会采用铝型材拼接或者钢板焊接加工，焊接底座需要做去应力处理，避免长期使用出现底座变形影响整体精度，铝型材底座的装配更灵活，适合非标的定制化设备，能够根据现场场地情况快速调整尺寸。
