皮带丝杠传动用线性执行机构设计

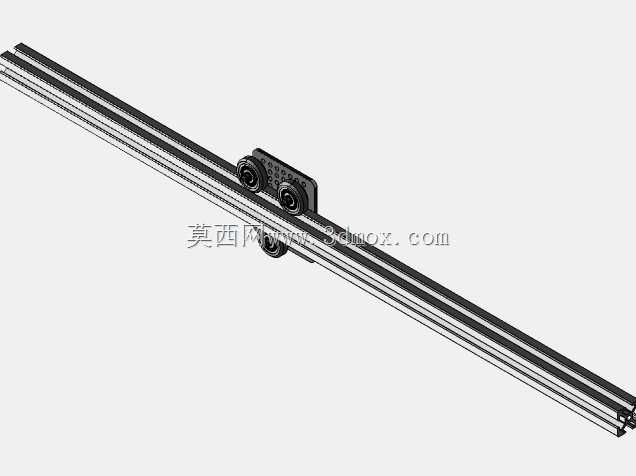

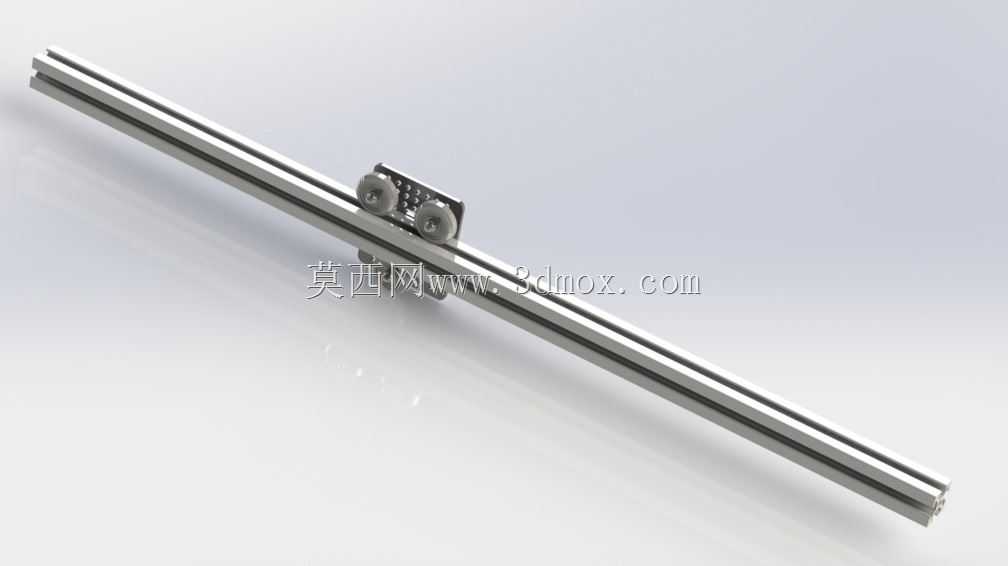

　　在非标自动化产线搭建、小型输送设备改造、精密工位进给单元设计的场景里，线性执行部件的选型往往直接决定整套机构的运行稳定性与定位精度，这款适配同步带、滚珠丝杠传动方案的线性执行器，就是针对中小负载直线往复运动场景做的结构优化设计。从实际落地的工况来看，这类执行机构常被用在3C产品组装工位的物料推送、包装设备的料盒移位、小型检测设备的探头进给环节，相比集成度高的成品线性模组，这款结构的拆分度更高，设计人员可以根据实际负载、行程需求灵活调整导轨长度、滚轮预紧力，不需要受成品模组的固定规格限制。

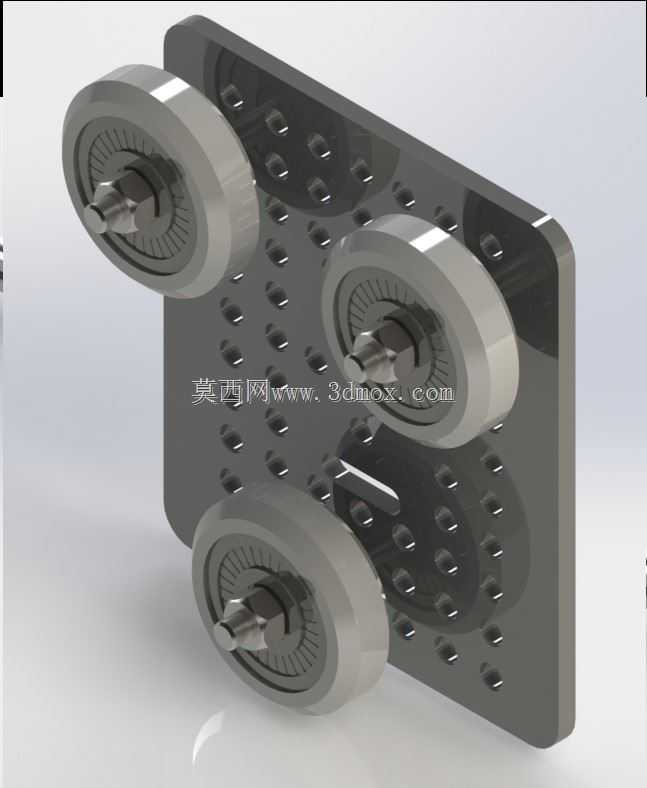

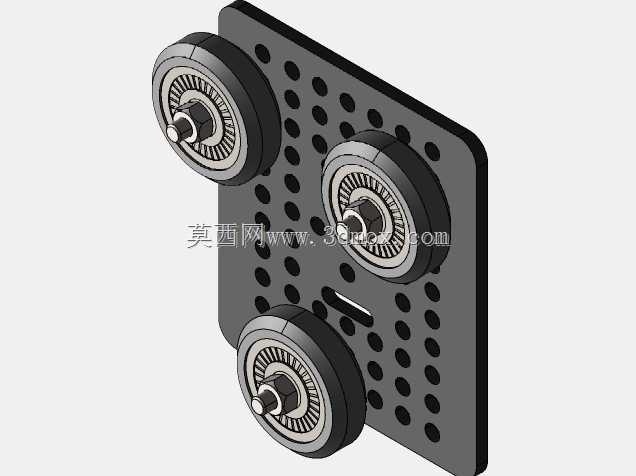

　　从功能特性上看，这款执行器采用双光轴导轨作为运动承载基准，配合安装在滑动座上的四个包胶滚轮做滚动导向，相比传统的直线轴承配合光轴的结构，滚轮式导向的抗粉尘能力更强，在有少量切削碎屑、包装浮尘的车间环境里，不会因为异物进入轴承滚道出现卡滞问题，日常维护只需要定期擦拭光轴表面、给滚轮转轴加注少量润滑脂即可，维护成本比滚珠导轨副低40%左右。滑动座上预留了标准化的安装孔位，既可以直接锁附同步带的压块，适配同步带传动的高速往复运动场景，也可以连接丝杠螺母座，适配丝杠传动的高精度进给场景，不需要额外加工转接板，能缩短设计人员的出图周期。

　　设计思路上，这款结构优先考虑了加工与装配的工艺性，光轴导轨采用标准冷拉圆钢加工，两端的安装固定座只需要做简单的铣削与钻孔加工，不需要复杂的五轴工序，普通的立式加工中心甚至数控铣床就能完成全部零件加工，适合小批量设备自制的场景。滚轮组件采用标准深沟球轴承外包聚氨酯胶层的结构，胶层硬度控制在邵氏85度，既能保证导向时的预紧弹性，补偿光轴的少量安装平行度误差，又不会因为胶层过软出现负载下的形变偏移，滑动座的侧面预留了滚轮偏心调节孔，装配时可以通过转动偏心轴调整四个滚轮与光轴的配合间隙，预紧力调整到用手推动滑动座能无卡顿匀速滑动、径向无明显旷量即可，对装配工人的技术要求不高。

　　从安装边界与尺寸适配来看，这款执行器的导轨直径、有效行程都可以根据实际需求做参数化调整，基础版本的导轨直径为12mm，单根导轨最大支持600mm的有效行程，滑动座的顶面安装孔位按照20mm的孔距做标准化排布，能直接适配市面上常见的气动手指、小型吸盘架、检测探头的安装尺寸。安装时只需要保证两根光轴的平行度公差控制在0.1mm/m以内，两端固定座的安装面平面度不超过0.05mm，就能保证运行时的顺畅度，不需要额外做复杂的安装基准校准。滑动座的侧向预留了感应片安装位，方便设计人员搭配槽型光电开关做原点、正负限位的位置检测，不需要额外设计感应片的安装支架。

　　在实际选型匹配时，如果是用于同步带传动的高速场景，建议将滚轮的预紧力稍微调大，避免高速往复运动时出现滚轮跳脱的问题，运行速度可以达到1m/s；如果是搭配丝杠做精密进给，预紧力调整到无旷量即可，能减少滚轮与光轴的摩擦阻力，提升进给的灵敏度，重复定位精度可以控制在0.05mm以内，完全满足大部分普通自动化工位的精度要求。整个结构没有复杂的异形零件，所有外购件都采用国标标准件，设计人员在做三维建模时，可以直接通过修改参数调整行程、安装尺寸，快速适配不同的设备设计需求，不需要从零开始绘制每个零件的结构，能大幅提升结构设计的效率。
