交错轴螺旋齿轮啮合传动结构设计

项目分类:齿轮 发布时间:2024-05-24 ID:752328
  • 交错轴螺旋齿轮啮合传动结构设计
  • 交错轴螺旋齿轮啮合传动结构设计
  • 交错轴螺旋齿轮啮合传动结构设计
  • 交错轴螺旋齿轮啮合传动结构设计
  • 交错轴螺旋齿轮啮合传动结构设计
  • 交错轴螺旋齿轮啮合传动结构设计
  • 交错轴螺旋齿轮啮合传动结构设计
  • 交错轴螺旋齿轮啮合传动结构设计

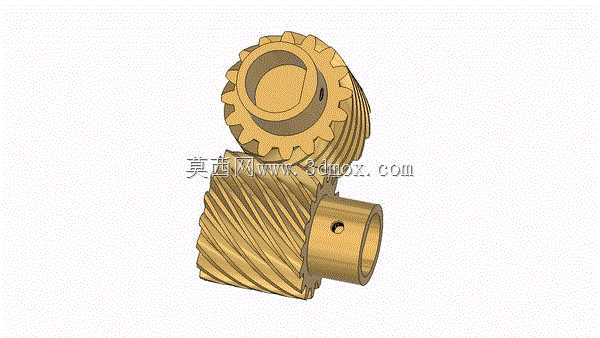

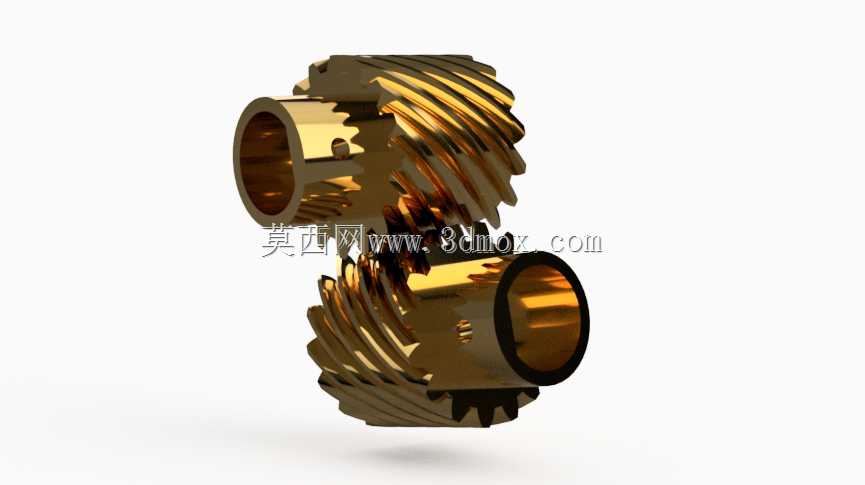

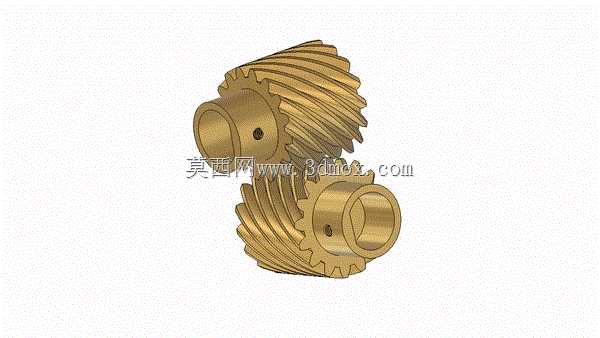

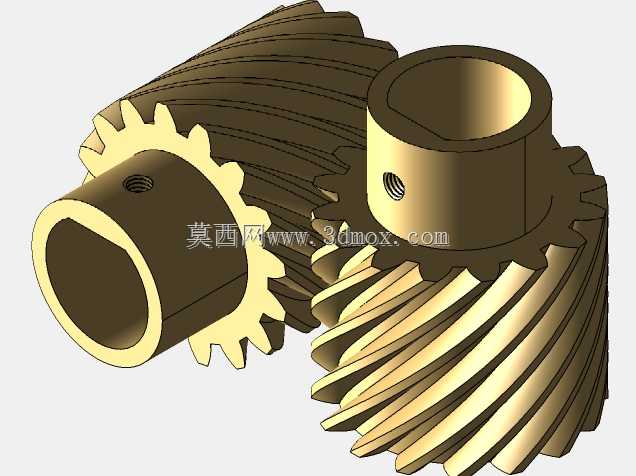

  在轻工包装、小型输送设备、精密仪器进给机构这类空间布局受限的传动场景里,经常会遇到两根轴线既不平行也不相交的动力传递需求,这时候普通直齿轮、平行轴斜齿轮都无法适配,交错轴螺旋齿轮就成了这类工况下的常用选择。这套螺旋齿轮传动结构,针对90度交错轴的传动场景做了适配,两个配对齿轮的螺旋角数值保持一致、旋向相反,能在紧凑的安装空间内完成交错轴间的回转运动传递,不需要额外增加换向传动构件,能有效缩减整套传动机构的占用空间。

  从实际功能特性来看,这类螺旋齿轮啮合时是逐点接触的,齿面间存在相对滑动,因此在实际选型应用时,通常会配对使用不同材质的齿轮,比如一个采用钢件调质处理、另一个采用铜合金或者工程塑料材质,以此降低齿面磨损速率,延长传动副的使用寿命。和蜗杆蜗轮传动相比,交错轴螺旋齿轮的传动比选择更灵活,不需要受蜗杆头数、蜗轮齿数的固定匹配限制,在小功率、转速不高的进给、换向传动场景里,装配调整的容错空间更大,不需要像蜗轮副那样严格保证中心距和轴线位置度,对小型设备的装配调试更友好。

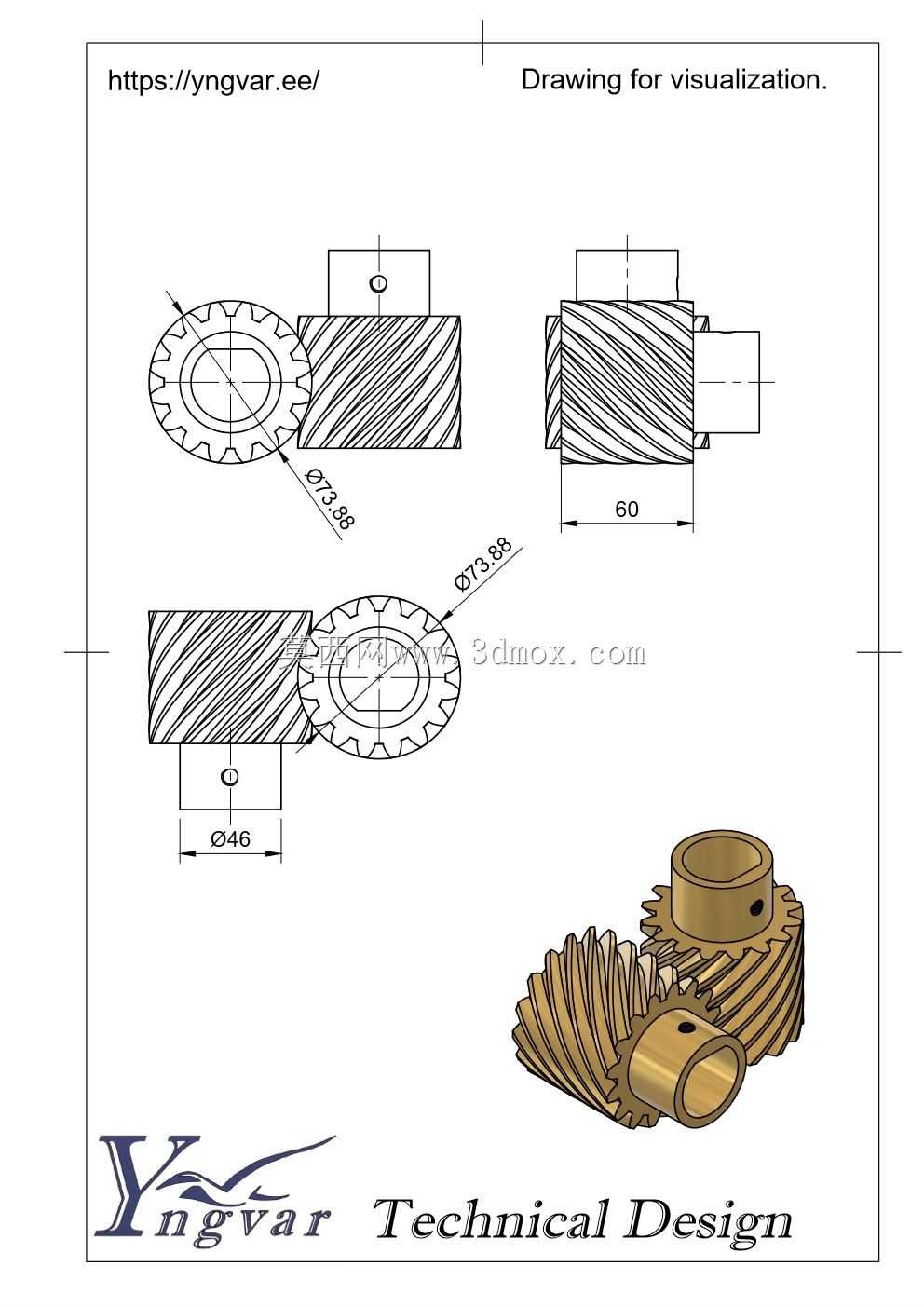

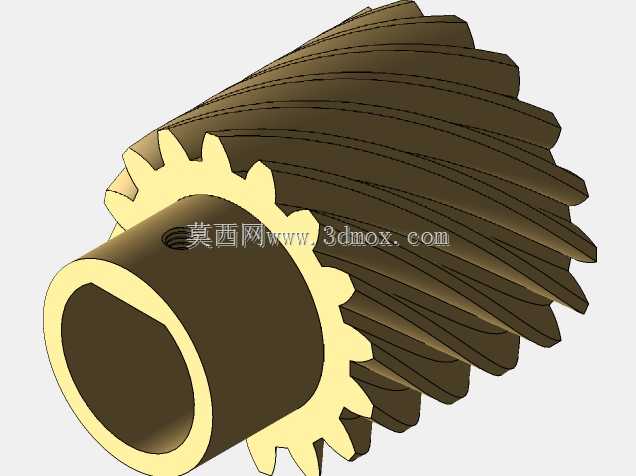

  设计这套结构的时候,首先要确定两根交错轴的轴交角,常规90度传动场景下,两个齿轮的螺旋角之和等于轴交角,因此配对齿轮螺旋角大小一致、旋向相反,能保证啮合时齿向完全贴合,避免出现齿面偏载、局部应力集中的问题。齿轮的齿部参数设计上,法向模数统一,保证轮齿啮合时的齿距匹配,齿宽的选择要兼顾接触强度和安装空间,过窄的齿宽会导致接触应力过大加速磨损,过宽则会增加轴向尺寸,还容易因安装误差导致齿端啮合卡滞。齿轮的轮毂部分设计了同轴的安装孔和径向紧定螺钉孔,安装时可以直接将齿轮套在对应轴段上,通过紧定螺钉实现周向和轴向固定,不需要额外加工键槽,适合小扭矩的轻载传动场景,装配和拆卸都比较便捷。

  关于安装边界和尺寸适配,这套传动结构的两个齿轮外轮廓尺寸适配小功率传动场景,安装时需要保证两根轴线的垂直位置度,避免因轴线偏斜导致齿面接触区域偏移,加剧局部磨损。齿轮的轴向定位要预留0.1-0.2mm的窜动间隙,补偿加工和装配带来的尺寸误差,防止运转时出现齿面卡滞、运转阻力过大的问题。中心距的调整范围可以控制在0.5mm以内,通过调整轴系的安装位置,保证齿面接触斑点位于齿宽中部,能有效提升传动平稳性,降低运转时的噪音。

  在实际应用中,这类螺旋齿轮传动结构常被用在小型自动化设备的进料机构、包装机械的送膜辊传动、精密仪器的微调进给机构里,因为这类场景不需要传递大扭矩,但是对传动结构的空间占用要求高,需要在有限的空间内完成交错轴的动力换向,螺旋齿轮传动不需要额外设置换向锥齿轮或者蜗轮箱,整体结构更简洁,零件数量更少,后期维护也更方便。需要注意的是,这类传动副因为齿面滑动摩擦的存在,不适合大扭矩、连续高转速的重载传动场景,否则会出现齿面快速磨损、发热胶合的问题,在设计选型时要匹配对应工况的载荷和转速范围,同时预留润滑空间,定期添加润滑脂降低齿面摩擦系数,提升整套传动结构的使用寿命。建模过程中,轮齿的螺旋线生成要严格匹配螺旋角参数,保证齿面的曲面连续性,避免出现啮合干涉,装配验证时要做干涉检查,确认两个齿轮在全啮合行程内没有齿面碰撞,保证运转顺畅。
