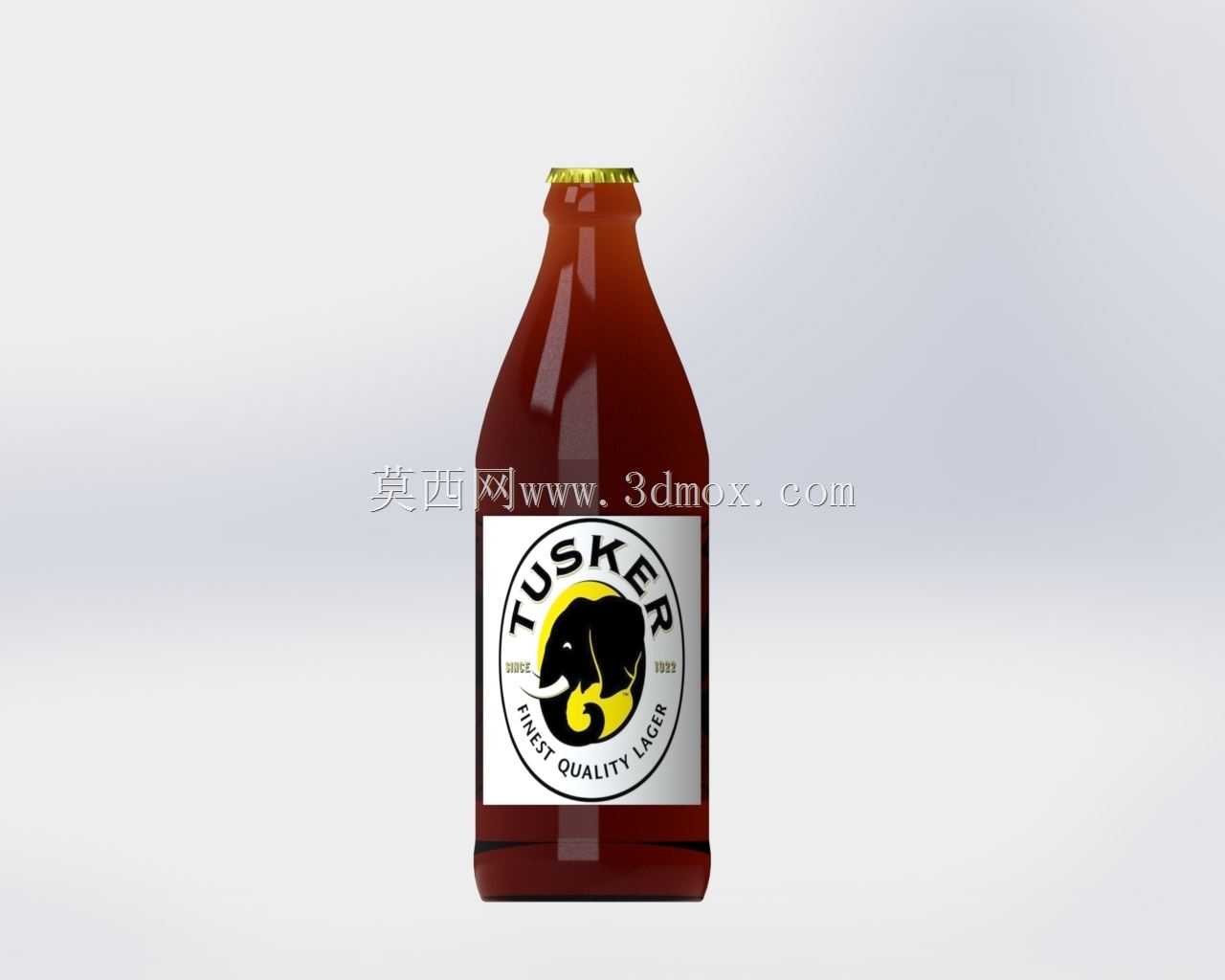

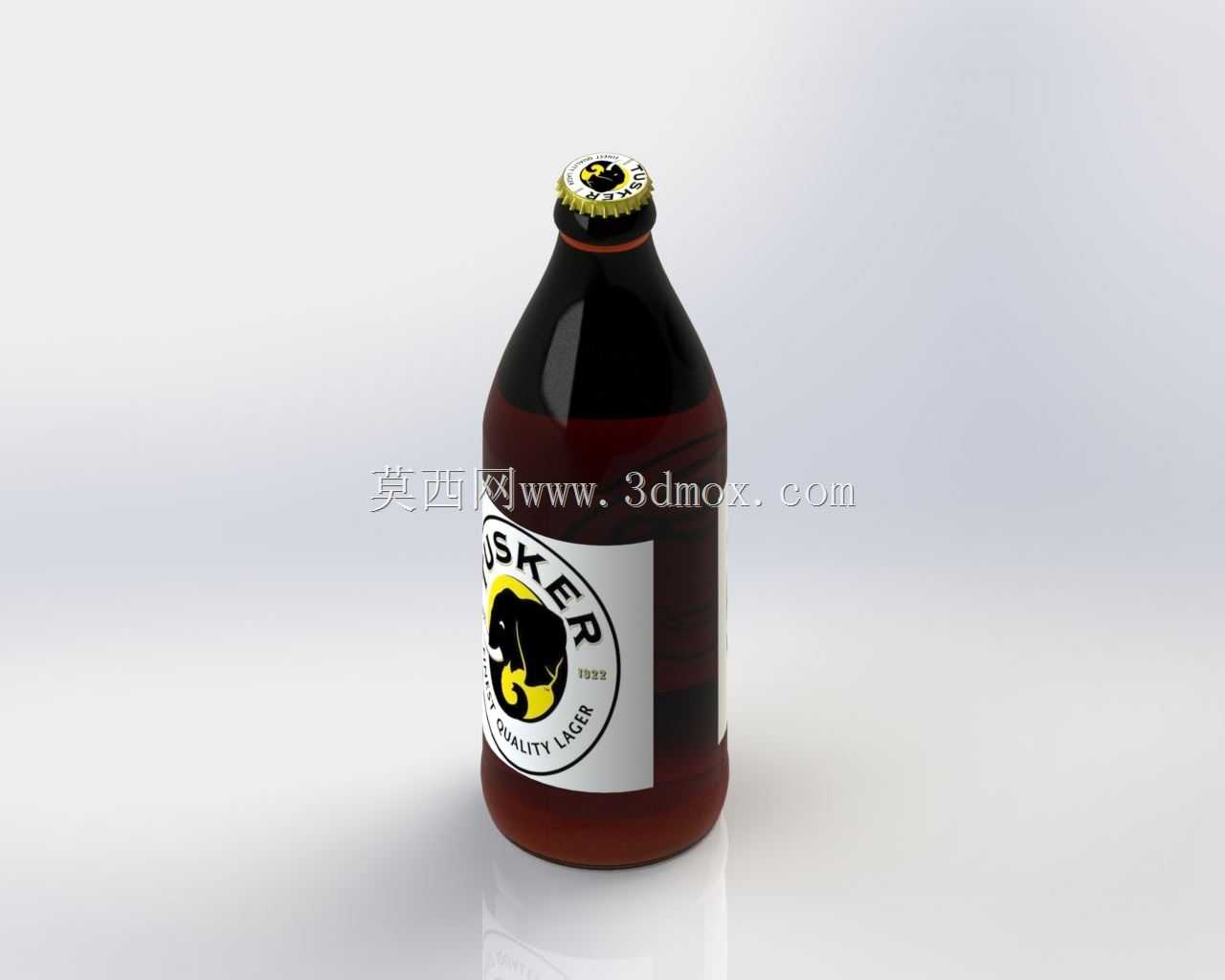

棕色玻璃压盖式啤酒瓶外观结构设计

　　在快消品包装结构设计领域，玻璃啤酒瓶的三维建模是兼顾外观还原与结构合理性的典型练习项目，这类模型常被用于包装结构验证、商超陈列渲染、灌装生产线适配模拟等场景，不少初入结构设计领域的工程师会通过复刻量产玻璃容器，来练习曲面建模、壁厚控制、装配间隙匹配的相关技巧。这款棕色压盖式啤酒瓶的建模，首先要考虑玻璃材质的光学特性对应结构要求，瓶身整体采用回转体基础构型，在瓶肩位置做平滑圆弧过渡，避免直角结构带来的应力集中——玻璃属于脆性材料，灌装、运输、堆码过程中如果存在结构锐角，很容易在磕碰、内压波动时出现开裂，所以瓶肩的过渡圆弧曲率经过反复调整，既保证握持时的贴合手感，也能让瓶身垂直承压时的应力均匀分散到瓶壁各区域。

　　瓶身主体的圆柱段并非完全等径，靠近瓶底的位置做了轻微的内收再外放的底托结构，这个结构一方面是适配灌装生产线的卡瓶定位工位，让输送线上的拨轮可以精准卡合瓶身完成定位，另一方面也能提升瓶身放置时的稳定性，底边缘做了微小的圆角处理，避免放置时硬接触导致的瓶底崩边。瓶口部分采用标准皇冠压盖结构，瓶口外径、锁口环的凸起高度与卡槽尺寸完全匹配通用啤酒压盖的封装尺寸，建模时特意预留了压盖咬合的0.2mm间隙，这个间隙量是实际量产中经过验证的数值，间隙过小会导致压盖时瓶口受力过大碎裂，间隙过大则会出现封合不严漏液、漏气的问题，影响饮品保质期。瓶身的标签区域做了微凹的环面处理，凹陷深度控制在0.3mm，这个深度既可以让纸质标签粘贴时定位更准确，

　　不会在贴标工序中出现标签滑移，也不会因为凹陷过深导致瓶壁局部壁厚不足，影响整体结构强度。棕色玻璃的材质选择并非单纯的外观设计，这种深色玻璃可以过滤大部分波长的紫外线，避免啤酒中的酒花成分在光照下发生反应产生日光臭，建模时瓶壁的厚度控制在3mm，这个厚度是兼顾结构强度与材料成本的平衡值，过厚会增加瓶子自重提升运输与原料成本，过薄则无法承受灌装时的二氧化碳内压，常规熟啤酒灌装后的瓶内压力可以达到0.3MPa左右，3mm厚度的钠钙玻璃完全可以承受这个压力范围，同时预留了1.5倍的安全冗余，应对运输过程中的温度变化导致的内压波动。瓶底的内凹结构是玻璃容器的经典设计，这个内凹的拱面可以将瓶内的压力均匀传递到瓶底的支撑环上，相比平底结构，

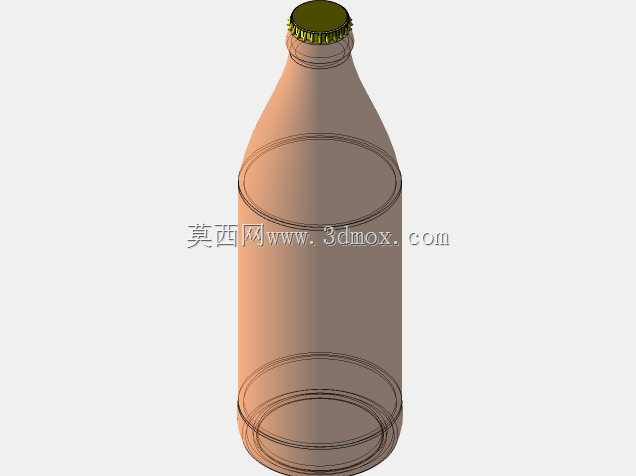

　　拱形底的抗内压能力可以提升40%以上，同时内凹结构也能让瓶身放置时，即使底部存在微小的成型误差，也能保证平稳不晃动，不会出现放置时打转、倾斜的问题。建模过程中，瓶身的曲面连续性全部达到G2级别，这个级别的曲面顺滑度可以保证后续渲染时的反光效果自然，也能匹配玻璃模具的加工要求，因为玻璃吹制模具的型腔如果存在曲面折痕，吹制出的瓶子表面就会有明显的棱线，影响外观质感。很多新手建模时容易忽略瓶身的拔模角度，这款瓶子的整体外表面预留了0.5度的拔模斜度，这个角度是玻璃吹制模具脱模的必要参数，没有拔模斜度的话，瓶子冷却后会卡在模具中无法顺利取出，斜度过大又会导致瓶身的锥度过大，堆码时上下瓶的贴合度不足，容易滑落。另外瓶身与瓶盖的装配位置，特意做了密封面的平面度处理，瓶口的密封端面平面度控制在0.05mm以内，保证压盖后橡胶密封圈可以完全贴合端面，不会出现缝隙导致的漏气问题。这类玻璃容器的三维模型，除了用于包装设计本身，还可以导入到灌装生产线的数字孪生场景中，用于验证输送线、洗瓶机、灌装机、压盖机、贴标机等各个工位的适配性，提前排查设备与瓶型的干涉问题，减少生产线调试时的试错成本，也可以用于商超的陈列效果模拟，提前验证不同瓶型在货架上的视觉呈现效果，辅助产品包装的迭代决策。
