12V直流常闭水介质电磁阀结构设计

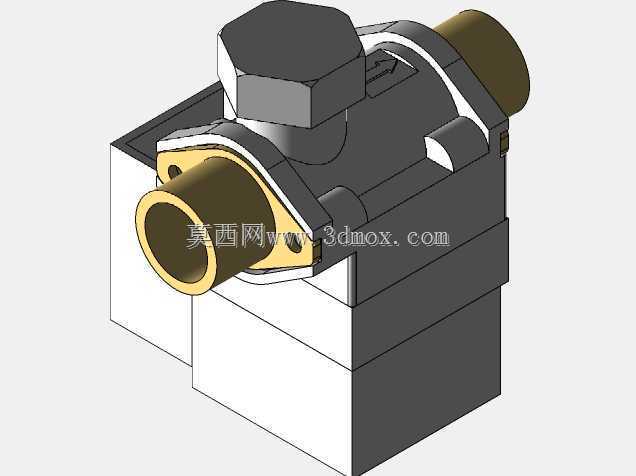

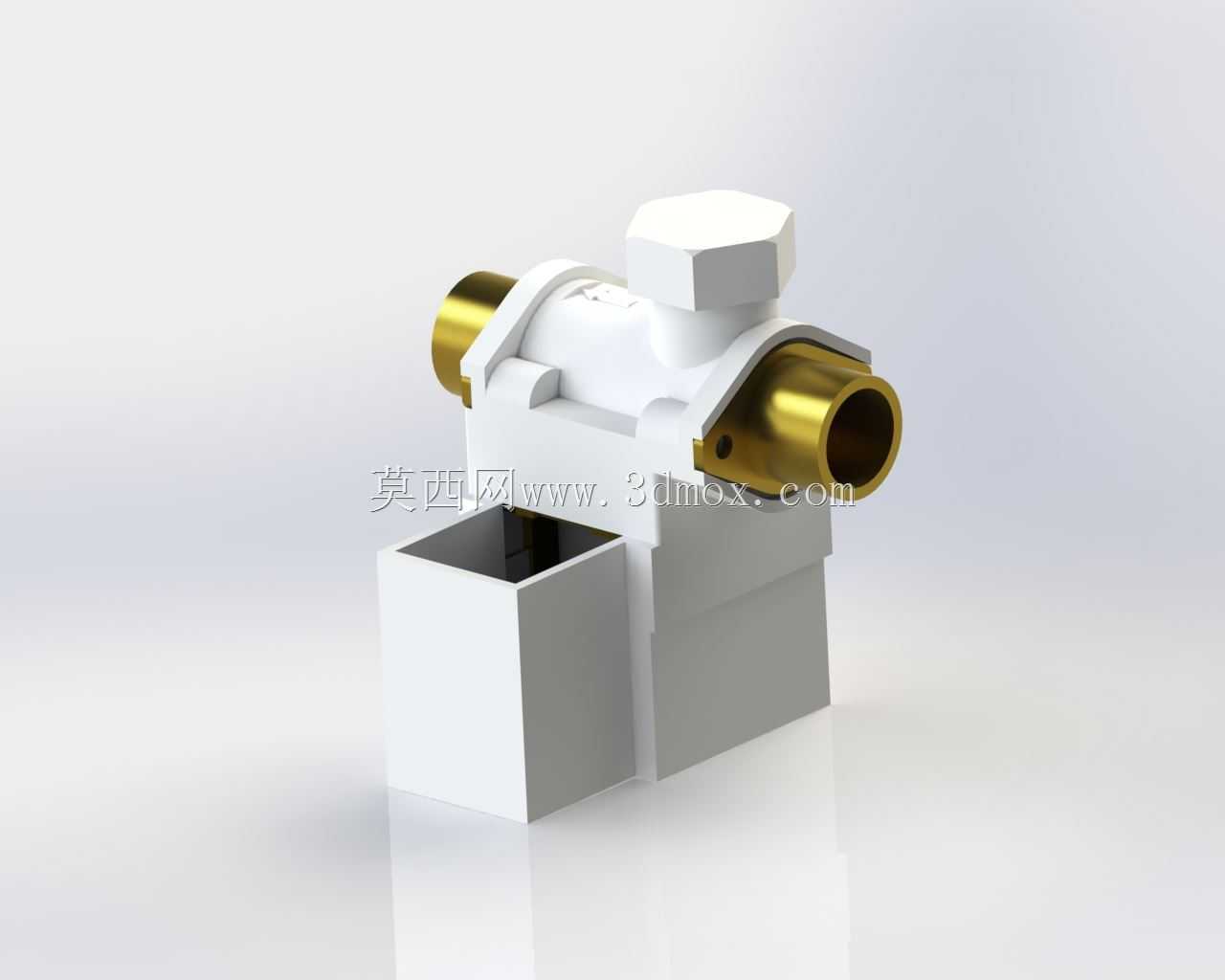

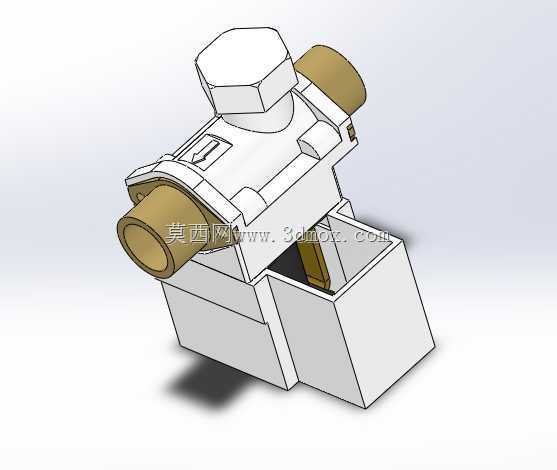

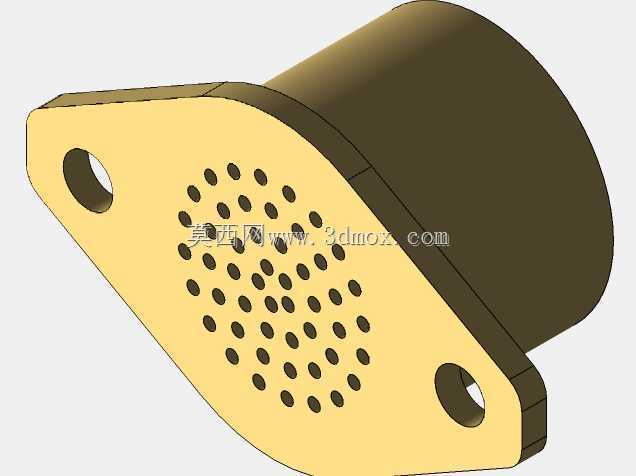

　　这款12V直流驱动的水介质电磁阀，核心适配民用净水系统、小型给排水管路、智能灌溉支路、家用热水器进水端等低压水系统的通断控制场景，日常工况下主要承担管路水流的电控切换功能，相比手动阀无需人工操作，可搭配液位传感器、时序控制器实现自动化供水管控。从结构设计逻辑来看，整体采用直角式流道布局，进水端与出水端呈同轴线水平布置，电磁驱动模块垂直安装在流道上方，接线腔体独立设置在阀体侧下方，这种布局能最大程度压缩安装占用的垂直空间，适配狭小的设备内部安装位，比如厨下净水器内部、智能马桶盖进水支路这类空间局促的场景，不会和周边管路、结构件产生干涉。阀体的进出水端采用标准1/2英寸管螺纹连接，螺纹段长度预留了足够的密封缠绕空间，

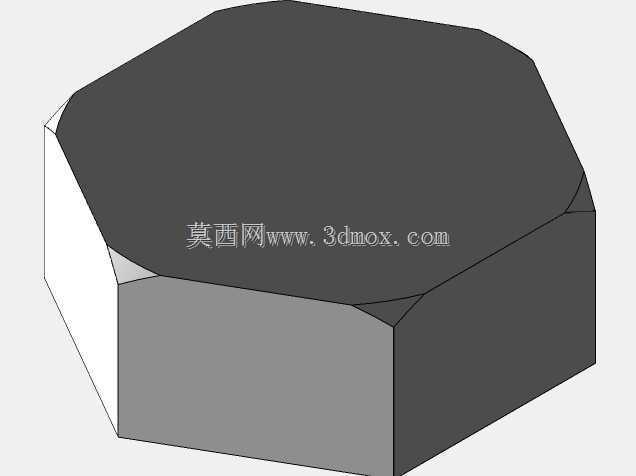

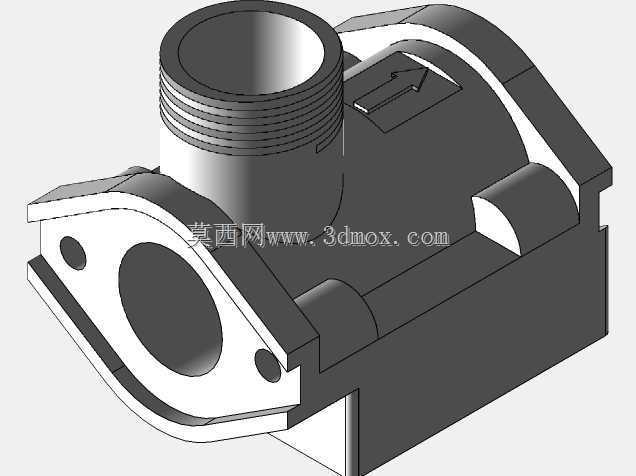

　　安装时搭配生料带即可实现可靠密封，无需额外定制转接头，能直接对接市面通用的4分水管路，降低现场安装的适配成本。电磁驱动部分的外壳做了六角防滑结构设计，安装时可以用普通活动扳手直接夹持施力，无需定制专用工装，大幅提升现场装配的效率。内部流道的通径设计匹配12V直流线圈的电磁推力，在额定8bar工作压力下能实现可靠启闭，不会出现压力过高导致的阀芯抬升困难、关闭不严的问题，同时流道内壁做了顺滑过渡处理，减少水流经过时的压损，避免管路供水压力出现明显衰减。阀芯部分采用不回流密封结构，当线圈断电、阀芯复位关闭时，密封胶圈能完全贴合阀座密封面，阻断下游管路的水反向回流，避免下游管路的存水倒流污染上游供水端，这一设计在饮用水供水场景下尤为重要，

　　能有效避免水质交叉污染的风险。接线腔体采用独立的密封盒结构，线圈引线从密封盒内部引出，腔体和阀体之间设置了密封胶圈，能避免管路表面的凝露水、安装现场的溅水渗入线圈部分，造成电路短路故障，适配潮湿的安装使用环境。从安装边界来看，阀体水平段的总长度控制在常规手动球阀的尺寸范围内，垂直方向从流道轴线到电磁模块顶部的高度，比同通径的交流电磁阀压缩了近15%，侧方接线盒的突出尺寸也做了收窄处理，安装时预留的侧向操作空间更小，在密集排布的管路组里也能顺利安装，不会和相邻的阀门、管路接头产生碰撞。建模过程中对各个配合面的公差做了合理预留，比如阀座和阀芯的配合间隙、线圈骨架和外壳的配合公差，都按照注塑件、机加工件的常规工艺公差做了偏移，

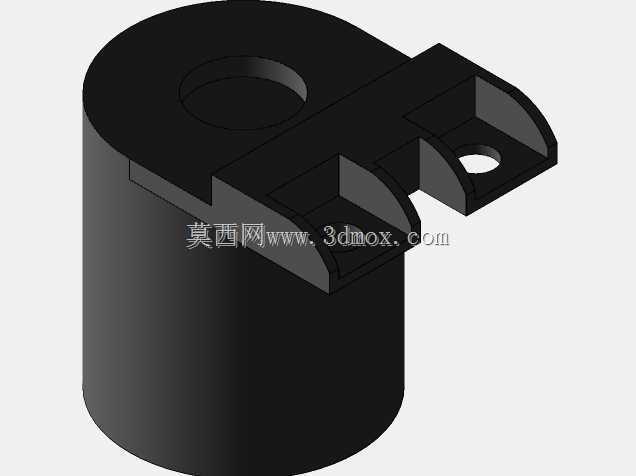

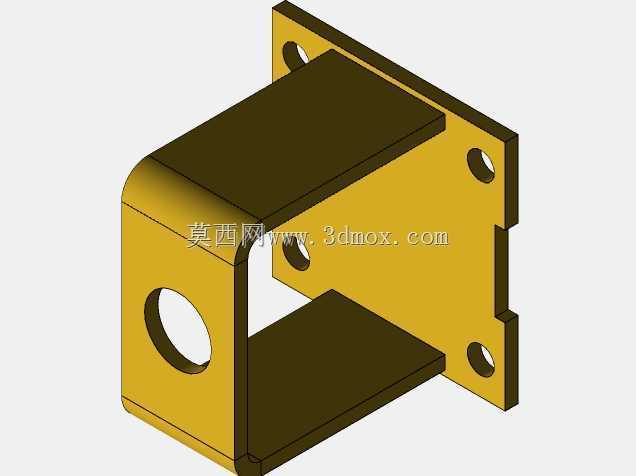

　　实际生产时不需要额外调整模具尺寸就能顺利装配，密封件的安装槽尺寸也匹配市面通用的O型圈规格，后期维护更换密封件时不需要定制非标配件，降低设备全生命周期的维护成本。流道的转弯处做了圆弧过渡，没有直角死区，水流经过时不会产生明显的紊流噪音，在家用场景下使用时不会因为水流扰动产生额外的异响，提升使用体验。线圈部分的功率参数匹配12V直流供电，常见的小型开关电源即可驱动，不需要单独配置大功率供电模块，适配低压供电的安全场景，比如卫浴设备、户外灌溉设备这类对用电安全有较高要求的场合，即使出现线路漏电也不会造成人身安全风险。
