直角安装高扭矩直流齿轮减速电机结构

　　这款直角输出的齿轮减速动力单元，在轻工自动化输送、小型包装设备进给机构、智能仓储分拣模组这类对安装空间有严格限制的场景里适配性极强，区别于同轴直连的减速电机，它的输出轴与电机本体呈90度垂直布局，能大幅缩减动力端沿电机轴向的安装长度，很多设备侧装空间局促、无法容纳长筒状同轴减速电机的工位，选这类结构就能避开空间干涉问题。从实际使用层面看，它的核心作用是把直流电机的高转速低扭矩输出，通过内部齿轮组的啮合传动完成减速增扭，最终输出端能达到二十余牛米的额定扭矩，完全能驱动中小型负载做平稳的回转或直线进给动作，空载与额定转速的差值控制在合理区间，不会因为负载接入出现转速大幅跌落的情况，传动效率维持在七成以上，日常运行的能耗表现符合小型工业设备的动力配套要求。

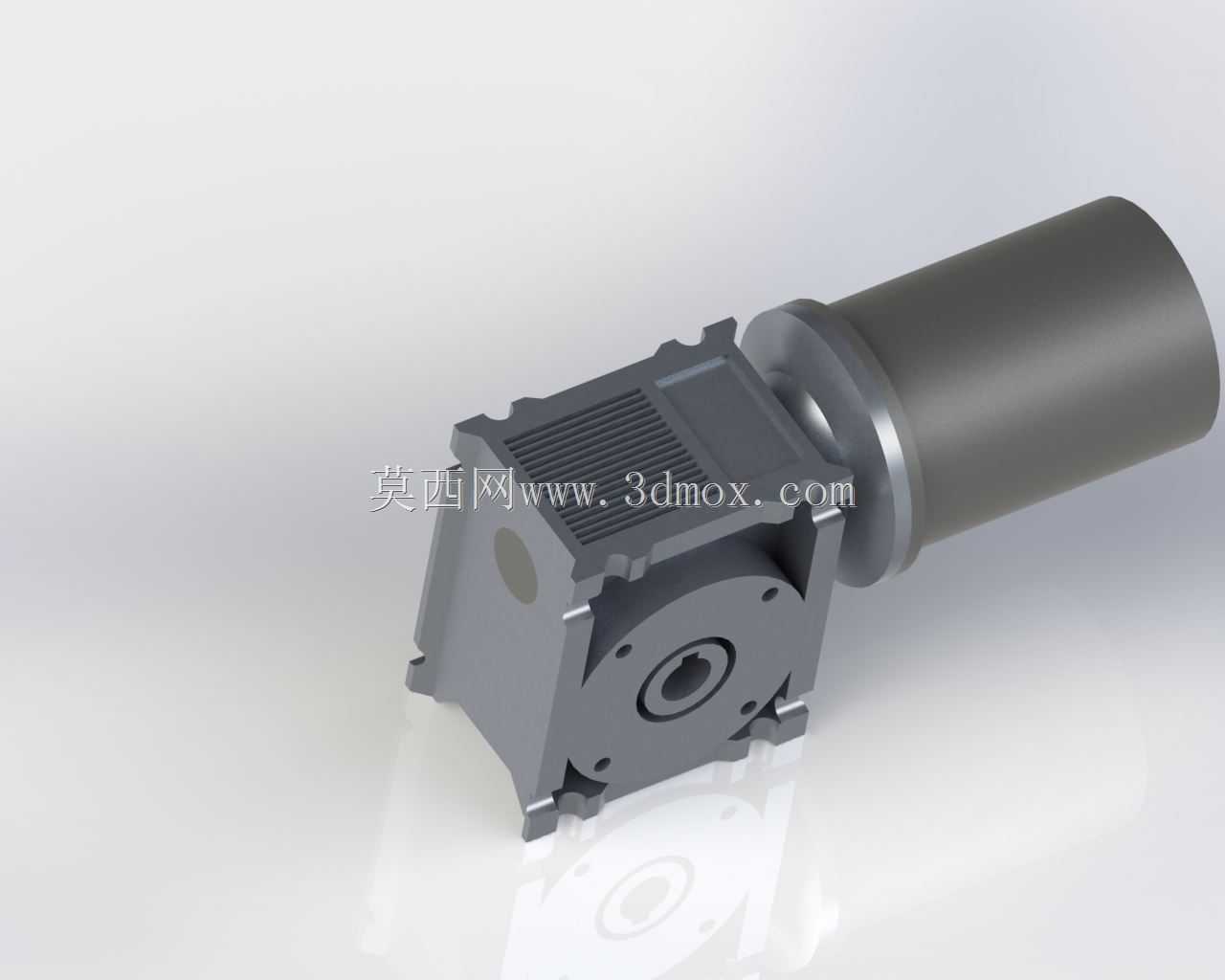

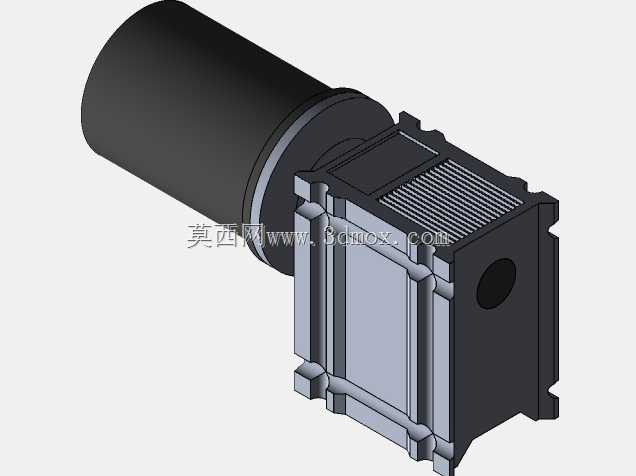

　　做结构设计的时候，首先要考虑的是齿轮组的啮合精度与壳体的刚性匹配，这款模型的减速箱部分采用方型一体式铸铝壳体结构，四个角位预留了标准安装孔位，不管是卧式贴装还是立式侧装都能直接通过螺栓固定在设备机架上，不需要额外做转接支架，安装基准面的平面度公差在建模时就做了严格约束，避免装配后出现齿轮偏载、运行异响的问题。输出端采用中空轴带键槽的结构，配套的负载轴可以直接插入中空孔内通过平键传递扭矩，相比实心轴输出的结构，它能进一步缩减动力端与负载的连接长度，不需要额外加装联轴器，对于紧凑空间的设备布局来说能省出不少有效安装空间。

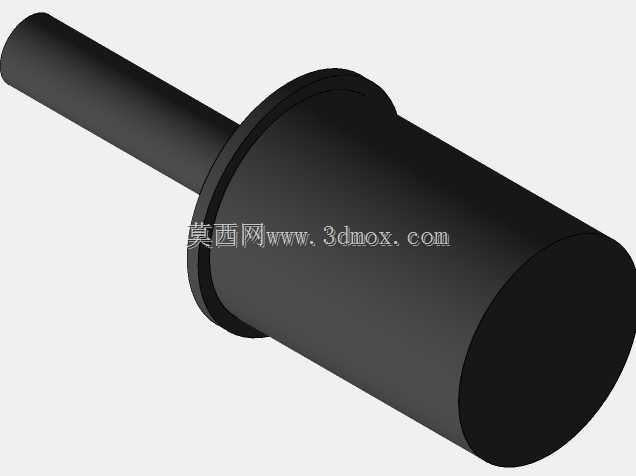

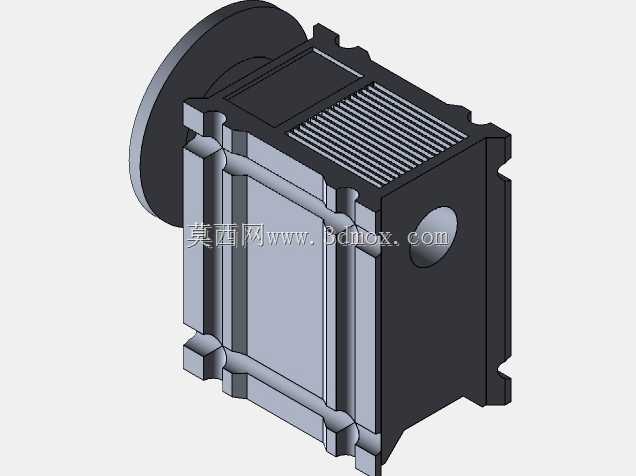

　　电机本体与减速箱的连接法兰做了止口定位设计，装配时能保证电机轴与减速箱输入齿轮的同轴度，避免高速运转时出现轴系跳动，延长轴承与齿轮的使用寿命。建模过程中对内部的齿轮传动副做了完整的啮合干涉检查，每一级齿轮的齿侧间隙都控制在合理范围，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致运转卡滞、温升过高。壳体表面的散热筋结构不是装饰性设计，是针对直流电机长时间运行的散热需求做的布局，能增大壳体与空气的接触面积，把电机绕组和齿轮啮合产生的热量及时散出，避免持续高温导致的磁钢退磁、润滑脂失效问题。从安装边界来看，减速箱的方形外轮廓尺寸适配常规的小型设备安装工位，电机筒身的外径与减速箱的边长做了匹配设计，不会出现筒身超出安装板边界的情况，输出轴的中心高与安装面的距离是标准值，选型时只要匹配对应中心高的负载接口就能直接对接，不需要额外调整安装高度。接线端的位置预留了足够的走线空间，不管是侧方出线还是后方出线都不会和周边结构件产生干涉，日常维护时拆卸端盖就能检查内部齿轮的磨损情况，不需要把整个电机从设备上拆下来，后期运维的便利性做了充分考虑。

　　在实际选型配套时，这类减速电机常用来驱动小型皮带输送机的主动辊、包装设备的送膜辊、分拣设备的拨叉机构，还有小型工装的回转工作台，因为输出扭矩足够，转速偏低，运行过程中不需要额外加装制动机构就能在断电后保持负载位置，不会出现溜车的问题。建模时对所有的安装孔位、配合止口、轴径尺寸都做了参数化设置，设计人员如果需要调整减速比或者安装尺寸，只需要修改对应参数就能快速衍生出不同规格的变体模型，不需要从头开始建模，能大幅缩短设备研发阶段的动力选型与结构适配周期。齿轮的齿形采用渐开线圆柱齿轮搭配锥齿轮换向的结构，90度换向的位置用准双曲面锥齿轮做传动，相比普通直齿锥齿轮，它的啮合重合度更高，运转时的噪音更小，承载能力也更强，适合频繁正反转的工况使用。壳体的边角做了倒角处理，不仅是为了外观规整，更重要的是避免装配时锋利边角划伤操作人员，也能减少安装过程中与周边线缆、管路的刮蹭风险。
