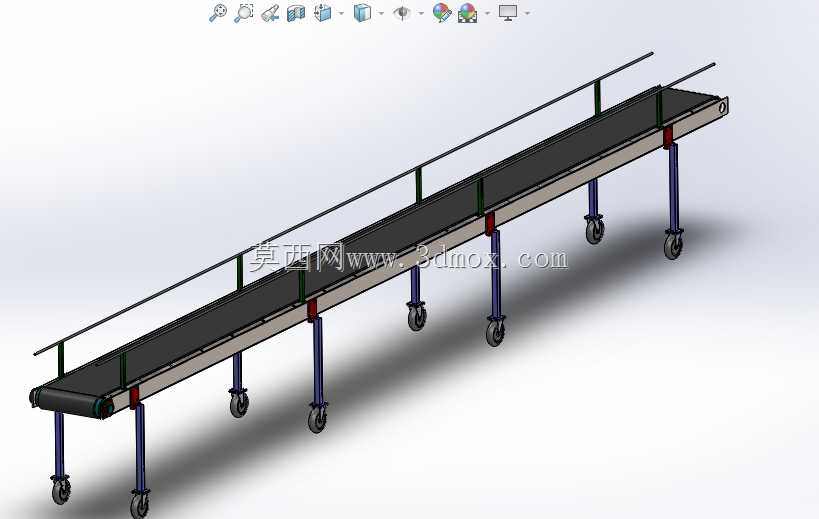

可移动带护栏皮带输送设备三维结构

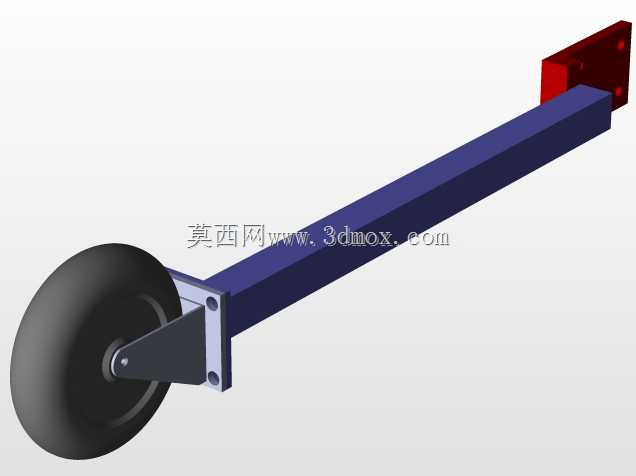

　　这款带移动脚轮与侧边护栏的皮带输送结构，在车间零散物料转运、工位间工序流转场景中适配性极强，不少机加工车间的半成品转序、包装线前段的物料供送、仓储环节的散件分拣输送，都能见到这类结构的实际应用。不同于固定安装的长距离输送线，这款结构的支撑腿底部全部配置了万向脚轮，不需要做地面预埋或者膨胀螺栓固定，能根据产线调整需求快速移位，适配小批量多品种生产时频繁调整工位布局的需求，脚轮自带的锁止结构也能保证设备就位后不会出现滑移偏移，输送过程的稳定性不受移动结构影响。

　　从功能设计上看，设备两侧加装的竖向护栏，能避免输送过程中体积偏小、表面光滑的物料从皮带侧边滑落，尤其是输送盒装零件、小型加工件的时候，护栏的挡边作用能大幅降低物料掉落的概率，减少人工捡料的额外工作量。护栏采用分段式固定结构，通过卡扣件与机架侧边的纵梁连接，不需要焊接固定，后期如果需要输送宽度更大的物料，也可以快速调整护栏的安装位置或者直接拆除，适配不同规格物料的输送需求。皮带的承载面做了水平度校准，支撑腿的高度可以通过腿管上的调节孔位做小幅调整，能对接不同高度的加工设备出料口，不管是对接冲床出料端、注塑机落料口还是包装工作台，都能通过支腿调节匹配合适的输送高度差，避免物料从高处跌落出现磕碰损伤。

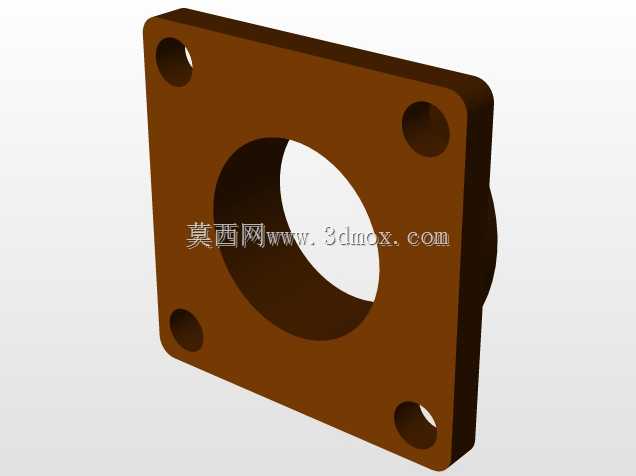

　　设计过程中首先考虑的是机架的刚性平衡，主框架采用薄壁矩形管焊接成型，既不会因为自重过大导致移动费力，也能保证长跨度下的机架不会出现中部下挠变形，毕竟皮带输送如果机架变形，很容易出现皮带跑偏、磨损加剧的问题。支腿的排布间距经过载荷核算，每两个支腿之间的跨度控制在合理范围，即使输送整箱的金属零件，机架的变形量也能控制在皮带运行允许的范围内，不会出现皮带托板蹭皮带的问题。驱动端设置在设备的一端，采用端部滚筒驱动的结构，张紧机构集成在端部滚筒的安装座上，后期皮带出现松弛的时候，不需要拆解机架就能调整张紧度，日常维护的操作难度很低。

　　安装边界方面，这款输送设备的整体宽度控制在窄幅范围，即使是车间内宽度有限的通道也能顺利通过，移位的时候不需要拆解周边设备，单人就能推动转场。设备的总长度适配常规车间的工位间距，不需要多段拼接就能覆盖两个相邻工位的输送距离，如果需要更长的输送距离，也可以通过端部的连接结构做多段拼接，拼接处的皮带高度差控制在毫米级，不会出现物料卡滞的问题。皮带下方全程设置了光滑的托板支撑，不是采用间隔排布的托辊结构，输送小尺寸零件的时候不会出现零件卡进托辊间隙的问题，哪怕是尺寸很小的螺丝、垫片类零件，也能平稳输送不会掉落。

　　实际使用中，这类移动输送结构不需要复杂的电气布线，只要就近接入电源就能启动运行，对于没有固定输送线规划的小型加工车间来说，能大幅降低物料搬运的劳动强度，相比人工逐件转运，输送效率能提升数倍，而且输送过程的连续性更好，不会因为人工搬运的停顿导致工序衔接断档。护栏的高度设计也做了适配，既不会因为过高影响操作人员取放物料，也不会因为过低失去挡料作用，操作人员站在输送线侧边就能轻松拿取皮带上的工件，操作时的动作幅度符合人体工程学要求，长时间作业也不容易产生疲劳。脚轮的选型考虑了车间地面的常见情况，即使是有少量油污、铁屑的水泥地面，也能顺畅移动，不会因为杂物卡滞导致转向困难，锁止结构踩下后能牢牢固定设备位置，输送过程中即使有人员不小心碰撞设备，也不会出现位置偏移影响对接精度。
