多关节铰接连杆传动组件结构设计

　　这套多关节铰接连杆组件，核心应用场景集中在轻载自动化执行端的动作传递环节，常见于小型物料分拣设备的拨料摆臂、检测工位的工件避让机构、教学实训台的机械原理演示单元，也可作为小型工装夹具的联动压紧结构使用，整套结构依靠相邻连杆间的铰接副实现平面内的多段弯折动作，能够在有限安装空间内完成非直线轨迹的力与位移传递。

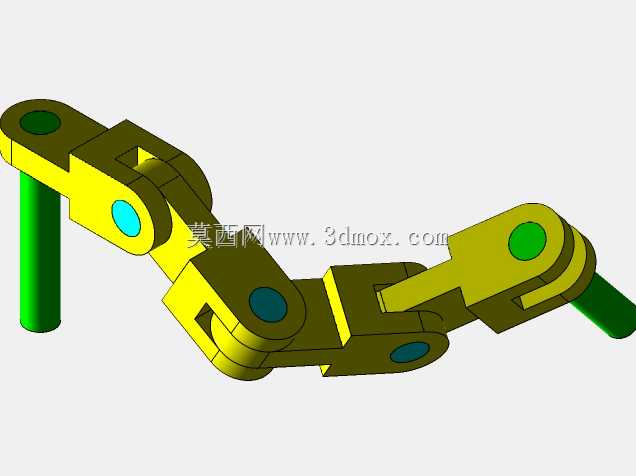

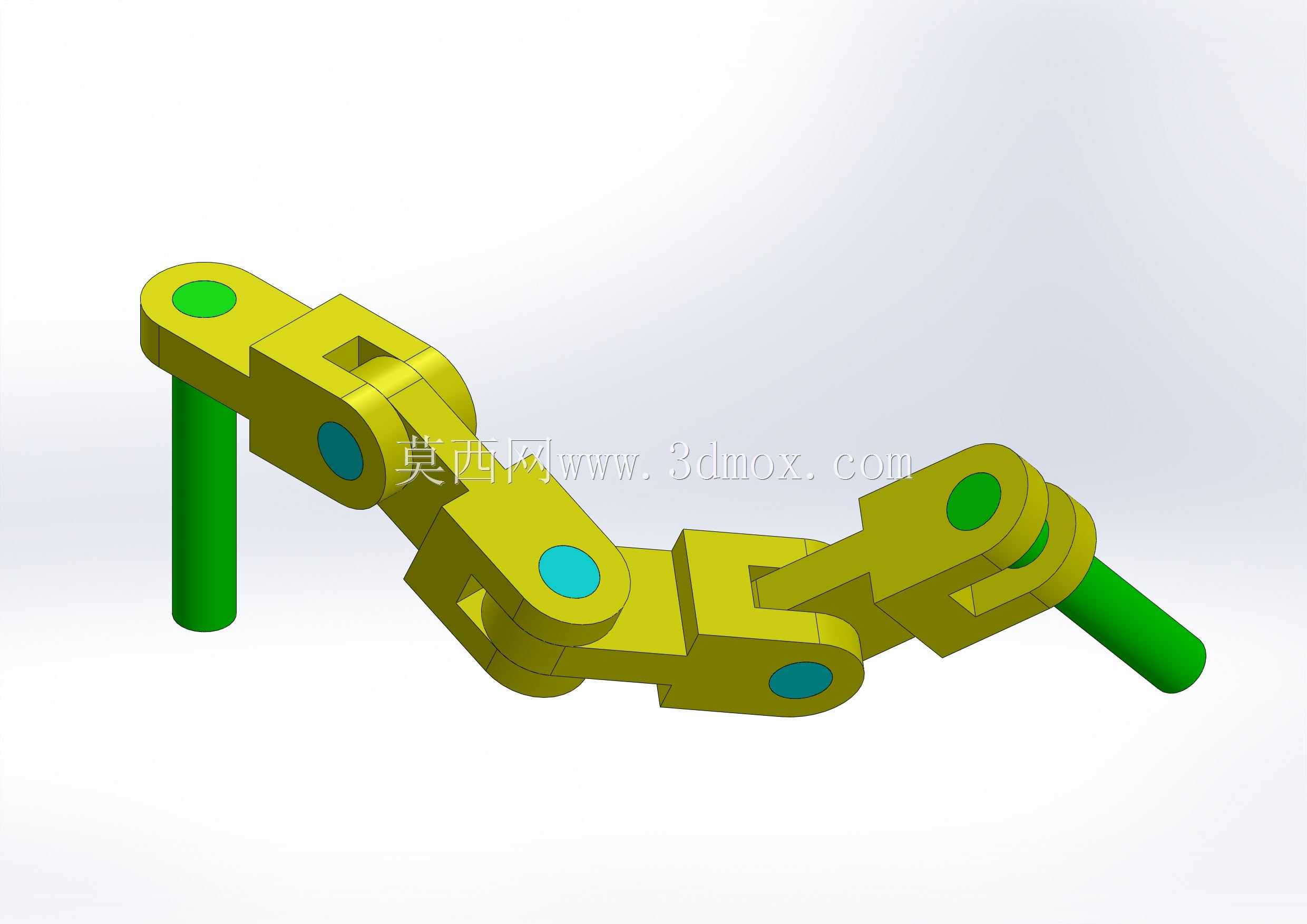

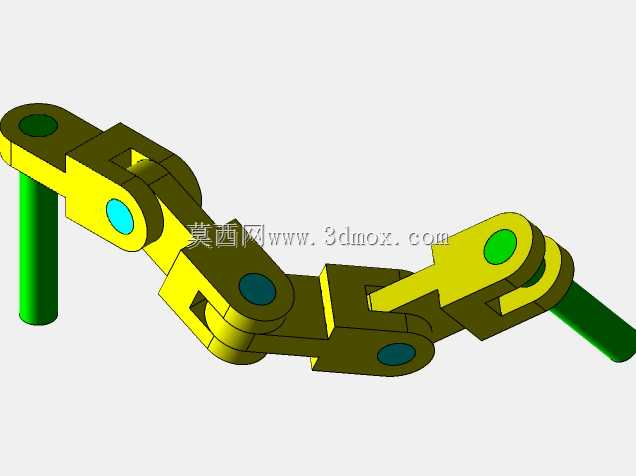

　　从功能特性来看，组件的每一段连杆都通过销轴实现相邻部件的铰接，铰接位置预留了衬套安装位，实际装配时可根据负载等级选配铜基衬套或者工程塑料轴套，降低铰接面的磨损速率，延长组件的维护周期；连杆两端的铰接孔采用同轴度公差管控，保证相邻连杆转动时无卡滞、无偏摆，两端伸出的圆柱销轴段作为整个组件的安装接口，一端可固定在设备机架的安装座上，另一端可连接执行末端的吸盘、拨叉或者压头，将动力源的旋转或者直线运动转化为多段式的摆动输出。

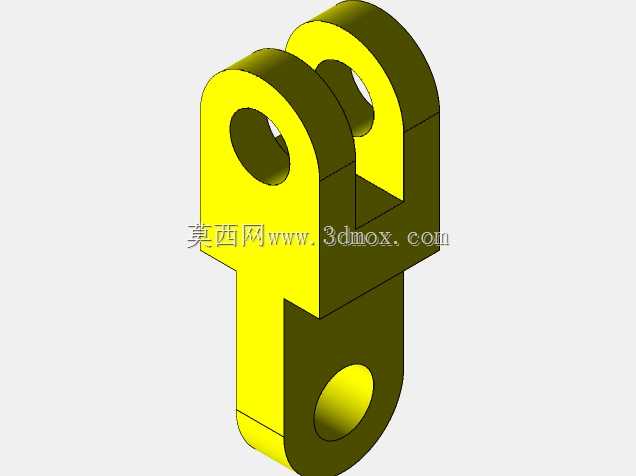

　　设计过程中，首先根据目标动作轨迹确定各段连杆的长度比例，每段连杆的弯折角度经过运动仿真校核，避免动作过程中相邻连杆出现运动干涉；连杆主体采用等截面的块状结构，在非受力区域做了局部挖槽处理，既能够降低整体组件的自重，又不会削弱铰接位置的结构强度，铰接点的凸台结构做了加厚处理，用来承受转动过程中的径向载荷，防止长期往复摆动后出现孔位变形。销轴与连杆孔的配合选用间隙配合，既保证转动灵活性，又控制了铰接位置的窜动间隙，避免动作传递过程中出现过大的回程误差。

　　安装边界方面，组件处于伸直状态时的总长度可根据实际工位需求调整单段连杆长度适配，弯折状态下的最小回转半径由单段连杆的长度决定，安装时两端销轴的轴线需保持平行，否则会导致连杆转动时出现别劲现象，加速铰接位置的磨损；组件的安装基面需保证平面度，避免固定后连杆主体出现扭曲变形，影响动作顺畅度。实际应用中，这套结构不需要复杂的导轨导向，仅靠自身的多关节铰接即可实现预设轨迹的动作，相比单臂摆杆结构，能够绕过工位上的障碍物完成动作传递，适合在布局紧凑的自动化设备内部使用。

　　从结构细节来看，连杆上的铰接孔端面做了倒角处理，方便装配时销轴的导入，也能去除机加工产生的毛刺，避免装配后毛刺脱落进入铰接副造成磨损；销轴端部预留了卡簧槽，装配时通过轴用卡簧限制销轴的轴向窜动，不需要额外的轴向固定结构，拆装维护十分便捷。组件的受力方向主要集中在连杆的摆动平面内，因此连杆截面的高度方向对应受力方向设置，保证足够的抗弯截面模量，承受动作过程中的弯曲载荷，避免连杆出现塑性变形。
