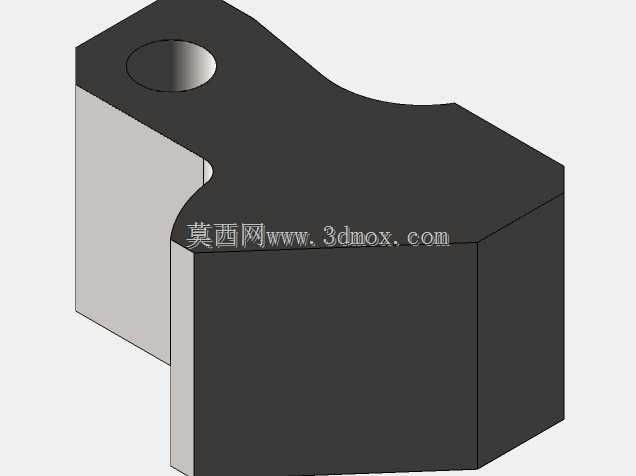

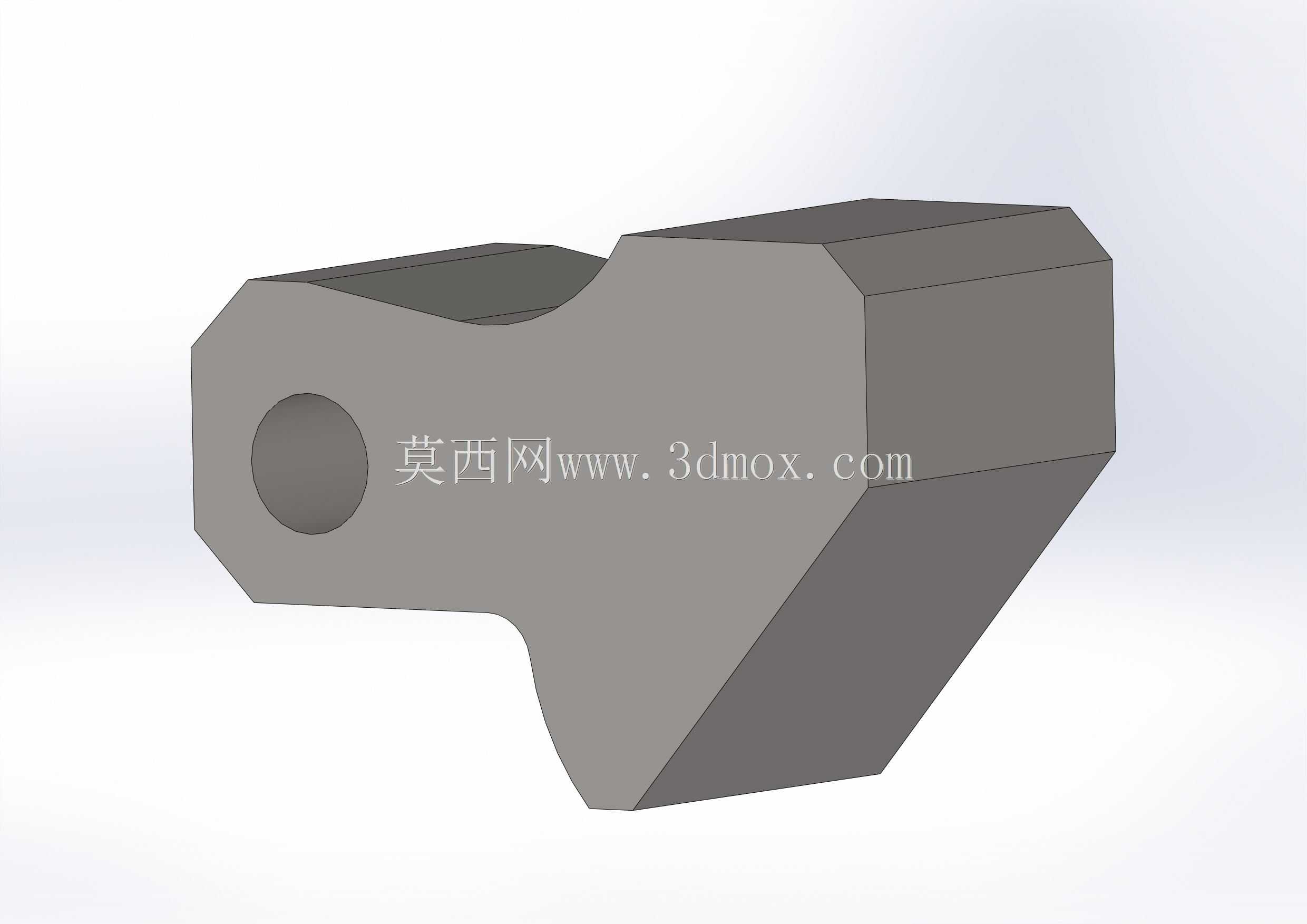

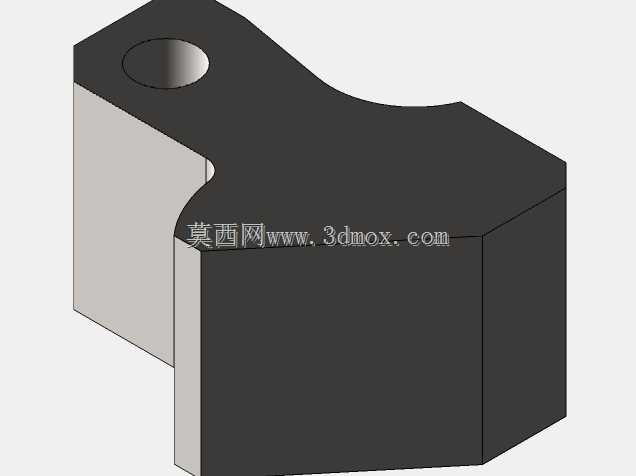

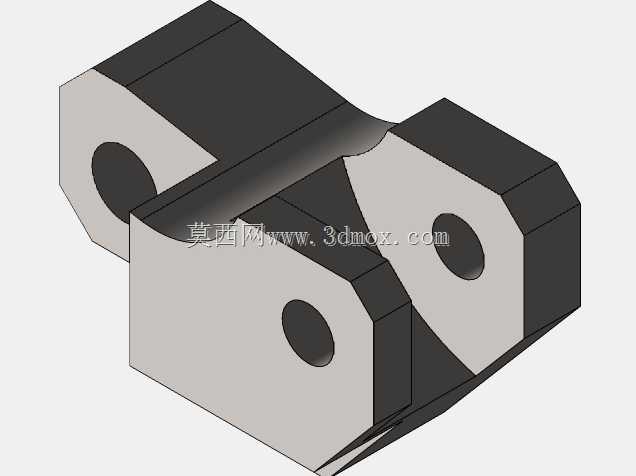

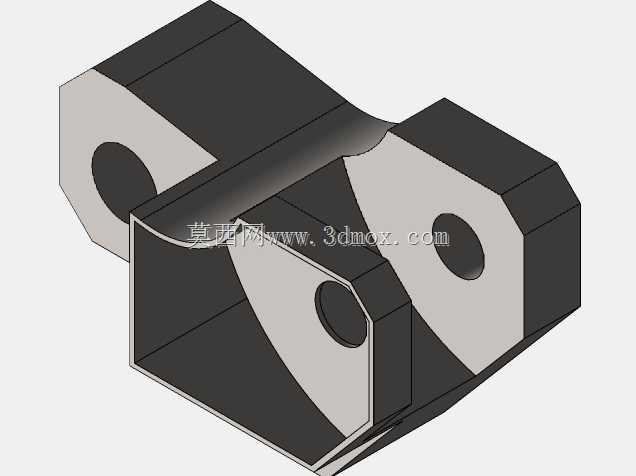

在机械结构的铰接传动场景里,这类带单通孔的异形连接块是很常见的传力构件,日常做结构设计时经常会遇到类似的不规则轮廓零件,也是CSWA技能考核里非常典型的基础建模题型,能很好地考察建模者对草图约束、特征叠加、几何关系判定的掌握程度。从实际应用场景来看,这类零件多用于轻载的连杆传动机构末端,比如小型自动化设备的摆臂铰接点、工装夹具的活动压头连接位、非标设备的行程限位摆块安装位,工作时主要承受绕通孔轴线的摆动力矩,以及沿块体轮廓方向的压应力,不需要承受大载荷的冲击,所以整体结构没有做额外的加强筋设计,靠实体块本身的截面强度就能满足工况需求。
设计这类零件的时候,首先要确定核心的安装基准,也就是侧面的圆形通孔,这个孔是整个零件的装配基准,所有的轮廓尺寸都是以这个孔的中心作为尺寸原点来标注的,建模的时候也要先把这个孔的位置定死,再去绘制外围的异形轮廓。外围轮廓不是随意画的不规则形状,每一段边线都对应实际的装配避让需求:上方的斜切平面是为了避开摆臂摆动时的相邻构件干涉,下方的弧形收边是为了在摆动到极限位置时不会和安装基座发生磕碰,右侧的平直端面是用来和驱动连杆的端面贴合,传递轴向的顶推力,左侧的圆弧过渡是为了分散孔位周边的应力集中,避免长期摆动后孔边出现裂纹。
从安装边界来看,零件的厚度方向是均匀的等厚实体,通孔的轴线和块体的两个大平面保持垂直,装配的时候只需要把对应直径的铰接销轴穿过这个通孔,两端用卡簧或者轴套限位,就能实现块体绕销轴的自由摆动,不需要额外的定位结构,因为零件本身的轮廓在摆动到极限位置时会和周边结构形成硬限位,刚好能限制摆动的角度范围。做这类零件的建模练习时,很容易犯的错误是草图约束不全,导致轮廓出现过定义或者欠定义的情况,尤其是斜线段和圆弧段的相切关系、平直段的平行垂直关系,必须和工程图的标注完全对应,不然做出来的零件质量属性和标准值会出现偏差,这也是CSWA考试里最常见的扣分点。
实际生产中这类零件一般用45号钢铣削加工就可以满足使用要求,如果是用在有防锈需求的场景,也可以换成铝合金6061材质做阳极氧化处理,加工的时候要注意通孔的尺寸公差,一般选H7的间隙配合,保证销轴穿入后能灵活转动,不会出现卡滞的情况,外围轮廓的尺寸公差可以适当放宽,因为这些面主要是避让和贴合用,不需要太高的加工精度,只要能保证装配时不干涉就可以。另外零件的所有棱边都要做0.5mm的倒角处理,一方面是去除加工后的毛刺,避免装配时划伤操作人员,另一方面也能减少应力集中,提升零件的疲劳寿命,长期反复摆动的工况下,棱边的锐角位置很容易萌生疲劳裂纹,小倒角就能很好地改善这个问题。
很多刚接触三维建模的工程师做这类异形零件时,习惯用多个拉伸特征去拼接轮廓,其实更高效的做法是一次性把完整的封闭外轮廓在草图里画好,检查所有几何约束和尺寸标注都正确之后,一次性拉伸成实体,再做通孔的切除特征,这样建模步骤更少,后续修改尺寸的时候也更方便,只需要调整草图里的对应尺寸就能完成参数变更,不需要去修改多个特征的参数。另外做这类练习的时候,一定要养成做完模型后核对质量属性的习惯,CSWA考试的评分标准就是以模型的质量是否和标准答案一致作为判定依据,只要有一个尺寸或者几何关系错了,质量就会出现明显偏差,这也是检验建模是否正确的最直接方法。在实际的非标设计工作里,这类小的铰接连接块看起来不起眼,但是如果尺寸设计出错,很容易导致整个摆臂机构出现运动卡滞、行程不足的问题,甚至会在运行过程中和其他部件发生碰撞,造成设备故障,所以设计的时候一定要结合整个机构的运动仿真,核对每个摆动角度下零件的位置,确保全行程范围内都没有干涉,安装空间足够,装配和后期维护的时候能方便地拆装销轴,不需要拆解周边的其他构件。
