车载手机夹持固定支架结构设计

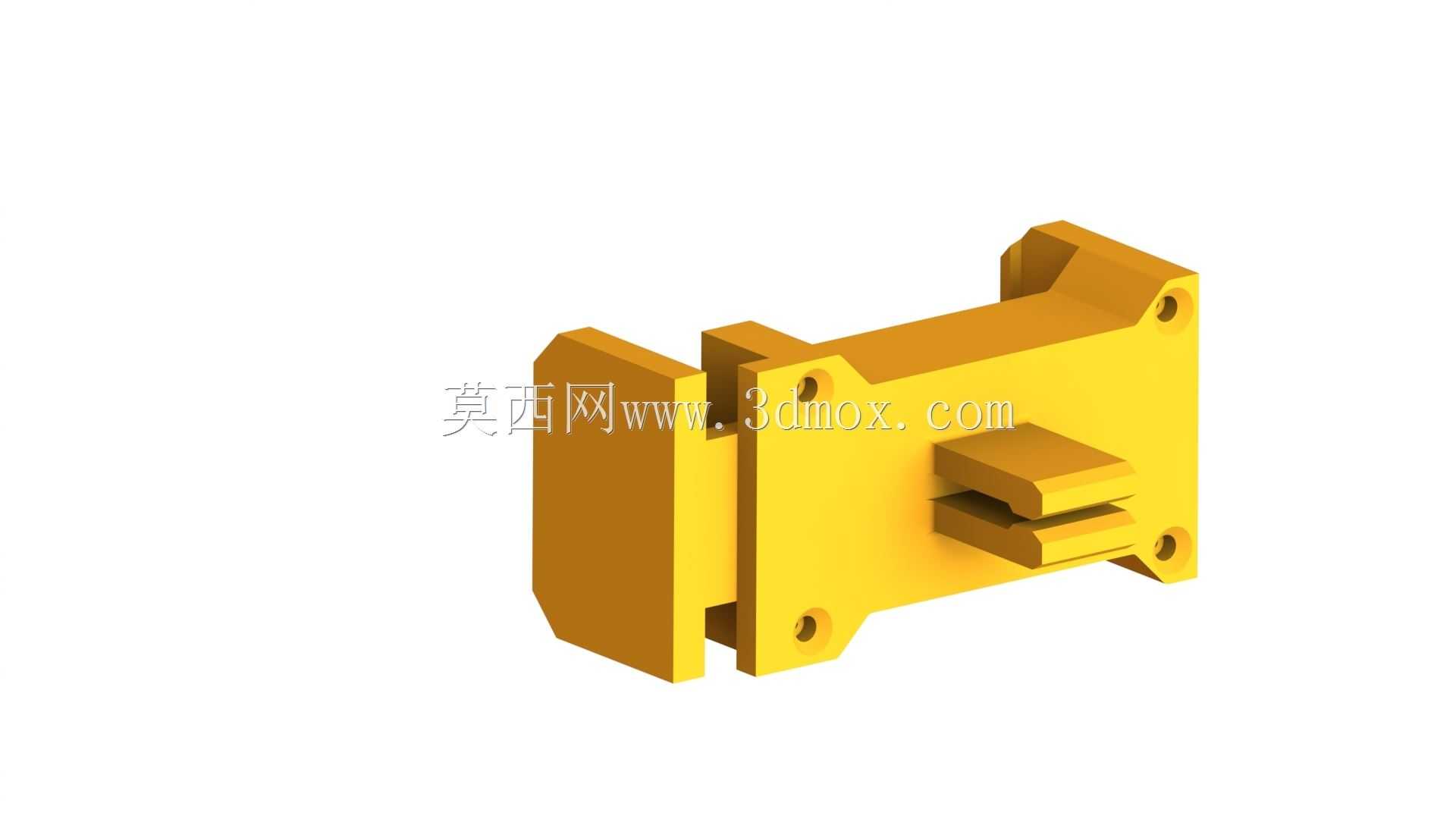

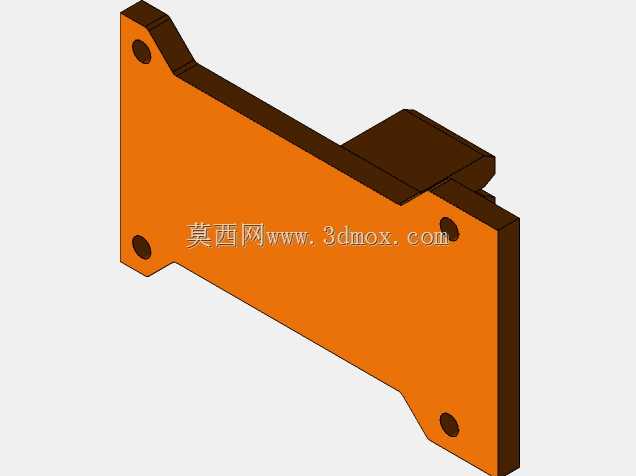

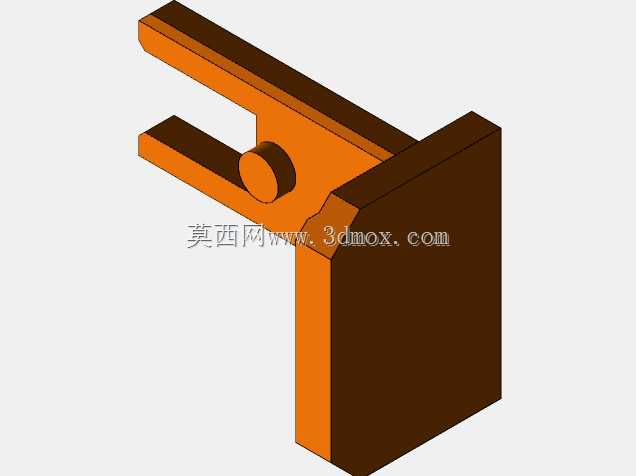

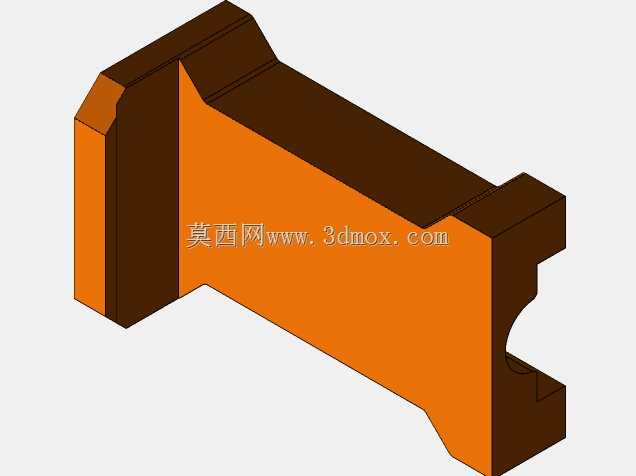

　　日常车载场景里，驾乘人员对手机的固定需求覆盖导航查看、通话操作、路况信息获取等多个高频使用场景，这类夹持支架的核心作用是在车辆行驶的振动、加减速、转向工况下，稳定固定手机设备，避免设备滑落移位影响驾驶操作，同时要保证单手取放的操作便捷性，适配不同宽度的主流智能手机尺寸。从结构设计逻辑来看，这款支架采用对称式弹性夹持布局，主体基座为带安装孔的板式结构，四个边角位置预留的沉头安装孔可直接通过螺栓固定在车辆中控台、仪表台附属安装位或者出风口转接支架上，安装孔的孔位间距按照常规车载改装件的通用安装边界设定，适配多数后装车载配件的安装孔位标准，不需要额外打孔改造安装面。夹持臂部分采用双侧对称的滑动导向结构，内部预留弹簧安装腔，

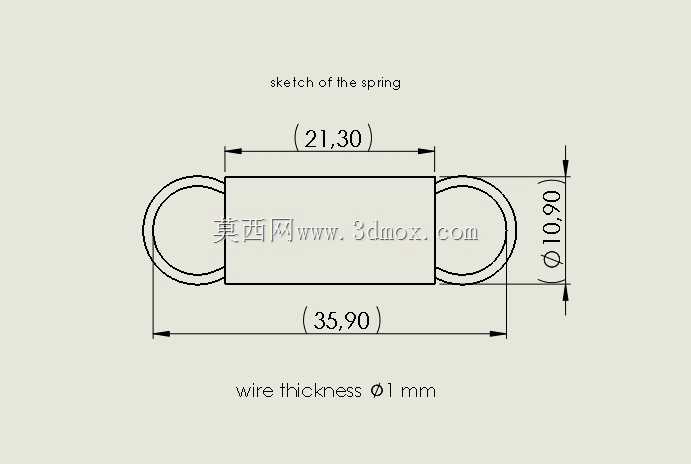

　　依靠弹簧的预紧力提供夹持力，设计时没有刻意追求弹簧参数的绝对精准，而是通过夹持臂的滑动行程冗余来适配不同弹力的通用压簧，只要弹簧外径能放入安装腔、自由长度满足行程压缩需求即可正常工作，这种设计思路大幅降低了配件采购的精度要求，哪怕是常规五金店能买到的通用压簧都能适配组装，适合小批量生产或者个人DIY制作。支架的夹持接触位置做了内凹的台阶结构，刚好可以卡住手机的侧边边框，避免车辆颠簸时手机从夹持臂上方脱出，夹持面没有做尖锐棱角，全部采用圆角过渡，防止刮花手机边框的漆面或者玻璃后盖。主体结构全部采用注塑成型工艺设计，壁厚均匀控制在2.5mm左右，既保证了结构强度，又避免注塑过程中出现缩痕、翘曲等成型缺陷，所有的加强筋都布置在结构背面，

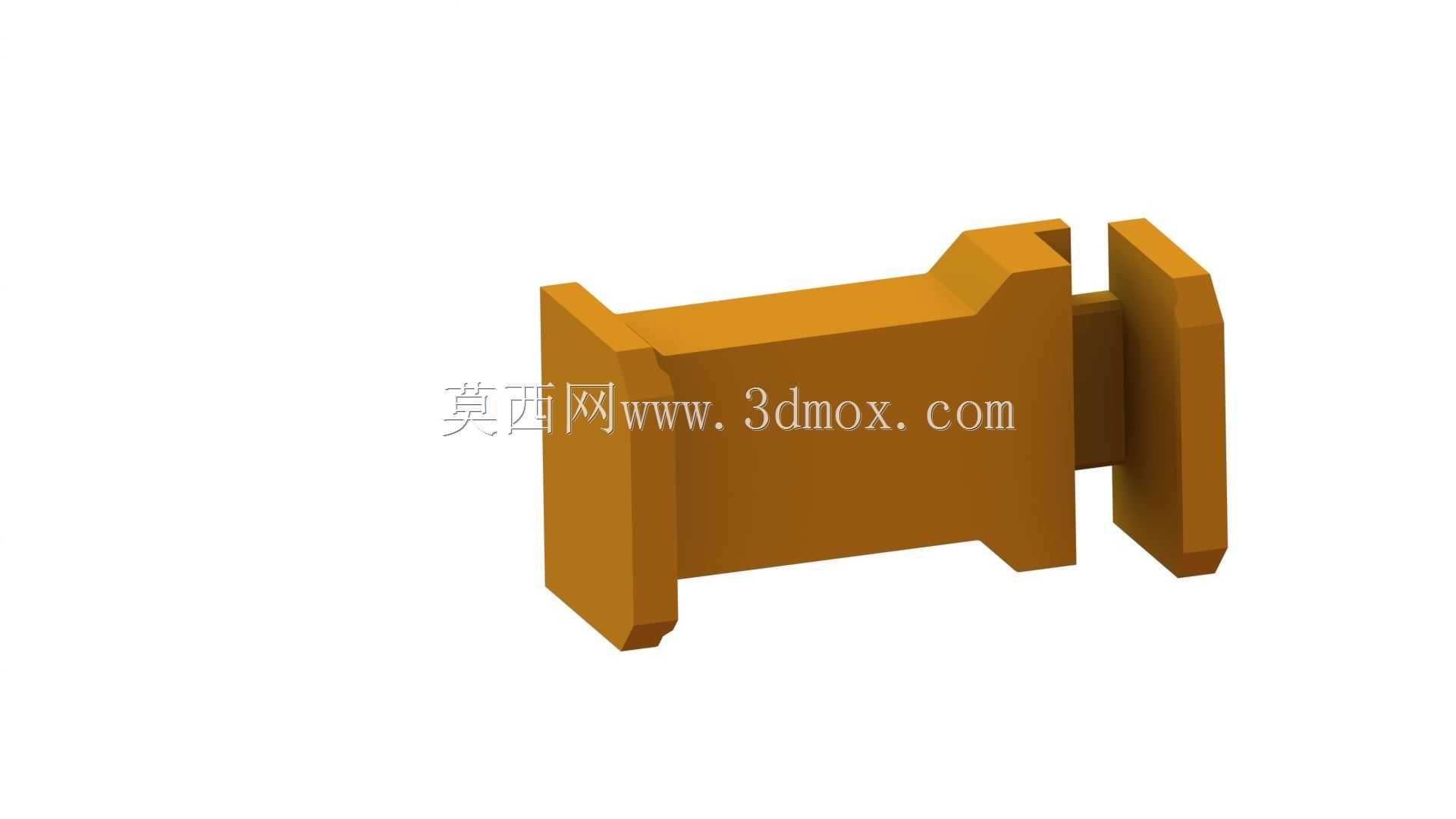

　　不会影响正面的外观平整度，导向槽的配合间隙预留0.2mm的装配公差，保证夹持臂滑动顺畅不会出现卡滞。从安装边界来看，支架整体的突出高度控制在合理范围，安装后不会过多占用中控台的前方空间，不会遮挡驾驶视线，夹持臂的最大张开行程覆盖65mm到90mm的宽度范围，适配目前市面上绝大多数4.7英寸到6.7英寸的智能手机，不管是带轻薄保护壳还是裸机状态都能稳定夹紧。设计时特意简化了整体的零件数量，整个支架除了两根弹簧和固定螺栓之外，其余结构件都可以通过一套注塑模具生产，组装工序只需要将弹簧放入导向腔、扣合夹持臂即可完成，不需要复杂的装配工装，生产组装的效率很高。在实际使用场景中，这种纯机械结构的支架相比电动夹紧的支架可靠性更高，

　　不会出现电路故障、低温亏电导致夹不紧的问题，哪怕在冬季低温或者夏季车内高温暴晒的环境下，工程塑料材质的主体结构也能保持足够的结构强度，不会出现软化变形导致夹持失效的问题。夹持臂的滑动阻尼经过结构优化，拉开夹持臂的时候不需要施加过大的力，单手就可以完成操作，放入手机之后弹簧的预紧力刚好能把手机夹紧，不会因为夹持力过大导致手机边框变形，也不会因为夹持力过小在颠簸路面出现松动。基座背面的安装面做了平面度处理，和安装面贴合的时候不会出现缝隙，固定螺栓锁紧之后整个支架的刚性足够，不会出现晃动异响的问题。
