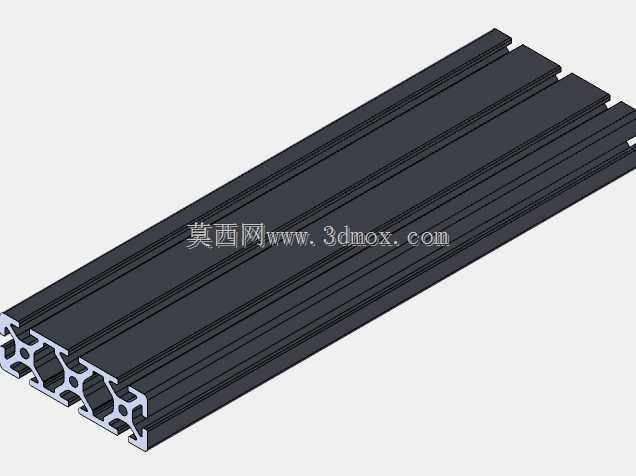

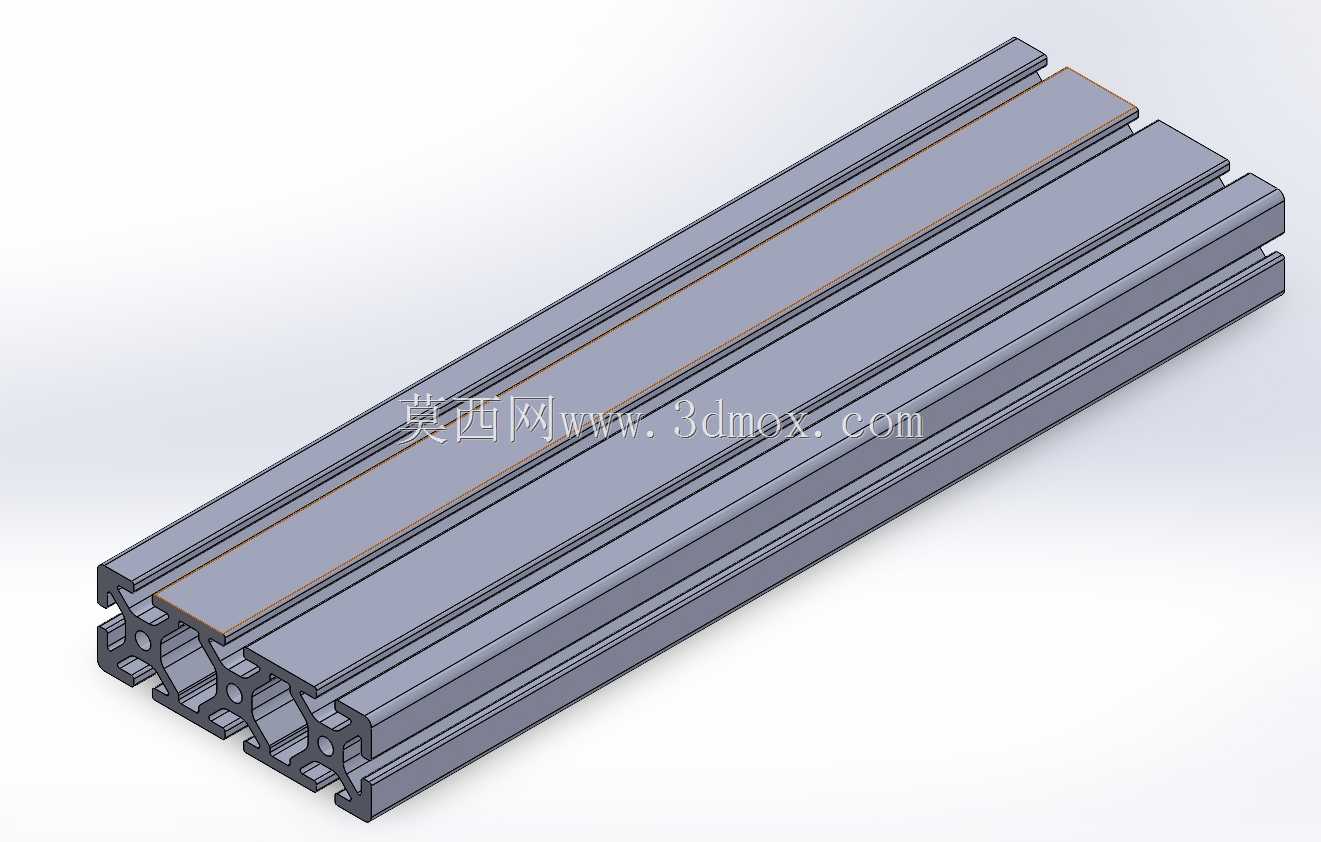

40120系列工业铝挤型材三维结构

　　日常做非标设备框架选型时，40系列铝型材是绕不开的基础构件，这款截面40mm×120mm、长度400mm的挤压铝型材，属于宽面重载型的欧标铝型材范畴，在实际项目里的适配场景非常明确。先从安装边界说起，这款型材的截面宽度达到120mm，相比常规4040、4080型材，单根的抗弯截面模量提升明显，当框架需要承载大跨度台面、或者挂载较重的功能模组时，不需要额外加装加强筋就能满足刚性要求，400mm的定长段很适合做小型设备的横向承重梁、或者桌面级设备的侧立支撑柱，安装时型材端面的连接孔位完全兼容40系列通用的角码、T型螺栓、端面连接板等标准紧固件，不需要单独定制连接配件，能大幅缩短装配周期。

　　从设计思路来看，这款型材采用多腔室中空挤压结构，沿长度方向均匀分布的T型槽道是核心功能结构，槽道尺寸完全适配M6、M8规格的T型螺栓，不管是在型材哪个面安装钣金护板、导轨、传感器支架、拖链槽，都可以通过T型螺母在槽道内任意位置固定，不需要在型材上额外钻孔攻丝，调整安装位置时只需要松开螺栓就能滑动调整，对于需要频繁迭代结构的原型设备来说，这种设计能减少大量二次加工的工作量。型材的壁厚经过优化，既保证了挤压成型时的工艺可行性，避免薄壁处出现充型不足、变形的问题，也控制了单米重量，相比同尺寸的焊接钢构件，重量能降低60%以上，同时表面的阳极氧化层不需要额外做喷漆防锈处理，装配完成后直接就能使用，后期维护也只需要擦拭表面即可。

　　在实际应用场景里，这款型材的适配范围覆盖了很多常见的工业设备：做小型CNC雕刻机的龙门横梁时，120mm的截面高度能保证Z轴模组高速移动时的横梁刚性，减少切削时的震颤，提升加工精度；做模拟赛车支架的主体支撑时，400mm的段长刚好适配方向盘基座、踏板组的安装间距，T型槽可以直接固定方向盘、排挡、手刹的安装板，调整位置时不需要重新打孔；做桌面级3D打印机的框架时，宽面型材可以直接固定直线导轨，不需要额外加装导轨安装座，能压缩整机的装配尺寸；另外在自动化流水线的小型接驳台、实验室测试设备机架、工业相机检测支架这类场景里，这款型材也能作为主承重构件使用，搭配不同规格的角件、脚轮、调平脚座，就能快速搭建出符合使用需求的框架结构。

　　从结构特性来说，这款铝挤型材的槽道分布在四个安装面，每个面的槽道数量和位置都经过对称设计，不管是垂直安装还是水平安装，受力都能均匀传递到整个型材截面上，不会出现单侧受力导致的型材扭曲变形。型材两端的端面是平整的切割面，可以直接安装端盖、脚轮连接板或者相邻型材的对接件，当需要更长的承重梁时，也可以通过专用的型材对接件将多根400mm段拼接成需要的长度，拼接后的直线度和刚性都能满足常规设备的使用要求。另外型材的中空腔室还可以走设备的气管、电线、传感器线缆，将线缆隐藏在型材内部，避免线缆外露被剐蹭，也能让设备整体外观更整洁，减少安全隐患。

　　在选型搭配时需要注意，这款120mm宽度的型材因为截面尺寸较大，折弯半径的限制导致它不适合做弧形框架结构，只适合做直线型的支撑构件，搭配的紧固件需要匹配槽道的尺寸，不能用其他系列的T型螺母强行安装，否则会出现滑牙、固定不牢的问题。如果是用于有震动的设备场景，可以在连接角码和型材之间加装防震橡胶垫，减少震动传递导致的螺栓松动。另外在安装重载模组时，尽量让载荷的作用点靠近型材的截面中心，避免偏心载荷过大导致型材长期受力变形，影响设备的运行精度。
