45×45规格工业铝制焊接框架型材

　　这款45×45规格的铝制焊接框架型材，是工业设备机架搭建、自动化产线支撑结构、小型设备防护围挡场景中常用的基础结构构件，区别于常规拼接式铝型材，该构件采用焊接成型工艺，在需要高刚性、低拼接间隙、长期运行无型材拼接松动风险的工位上适配性极强。从实际工程应用来看，这类焊接铝框架型材常被用在轻载输送线的侧边支撑、检测设备的内部安装骨架、小型工装台的框架主体搭建中，相比钢制焊接框架，它的自重仅为同规格钢构件的三分之一左右，安装搬运时不需要重型吊装辅助，两名现场装配人员即可完成整段框架的定位安装，同时铝型材本身的表面氧化层自带防腐蚀特性，在潮湿的装配车间、有轻度腐蚀性气体的检测工位使用时，不需要额外做表面喷漆防腐处理，后期维护成本更低。

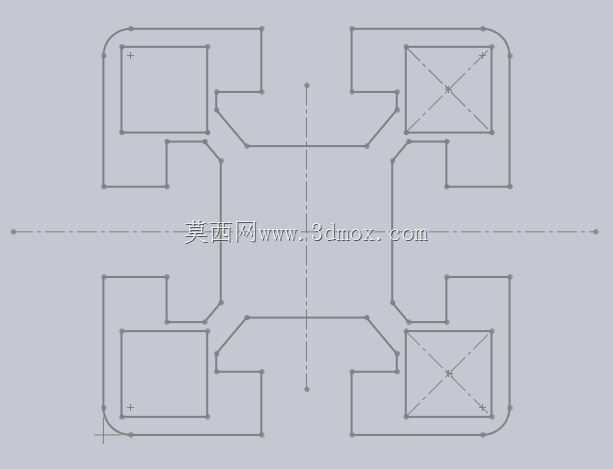

　　从结构设计逻辑来看，这款型材保留了常规工业铝型材的多槽口设计，型材截面的四个方向均预留了标准T型槽位，即使是焊接成型的整体框架，后期依然可以通过T型螺栓在槽位内安装传感器支架、走线槽、防护门板、工件定位块等附属配件，不需要在型材表面额外钻孔攻丝，避免了焊接后钻孔破坏型材整体强度的问题。型材的截面尺寸严格控制在45mm×45mm的标准边界，槽口尺寸适配行业通用的M8T型螺栓，和现有市面上的常规45系列铝型材配件完全通用，设计选型时不需要单独开模定制配套连接件，大幅降低了配件采购的周期与成本。焊接位置采用满焊工艺处理，焊后经过打磨整平，焊缝位置和型材本体的平面度误差控制在0.2mm以内，安装平面不需要二次铣削加工即可直接贴合安装板、直线导轨等对安装平面度有要求的零部件。

　　在实际安装边界上，单根型材的端面预留了标准的端盖安装孔位，多段框架拼接时，可以采用内置角码或者端面连接板的方式进行连接，连接后的整体框架垂直度误差可控制在0.1mm/m以内，满足普通自动化设备对机架安装精度的要求。型材的壁厚经过针对性优化，在保证整体焊接后刚性的前提下，尽可能控制了材料用量，当框架跨度在1.2米以内时，中间不需要额外增加支撑筋，中部满载下的绕度变形量不超过0.5mm，完全可以承载普通检测仪器、小型电动执行器、轻型输送组件的重量。和拼接式铝型材框架相比，焊接成型的结构不存在拼接缝隙，在有粉尘、切削液飞溅的加工工位使用时，碎屑和液体不会渗入型材拼接缝隙中，长期使用不会出现内部积屑、积液导致的框架腐蚀、滋生细菌等问题，清洁维护时只需要擦拭框架外表面即可，适配食品包装设备、医药检测设备对卫生清洁的要求。

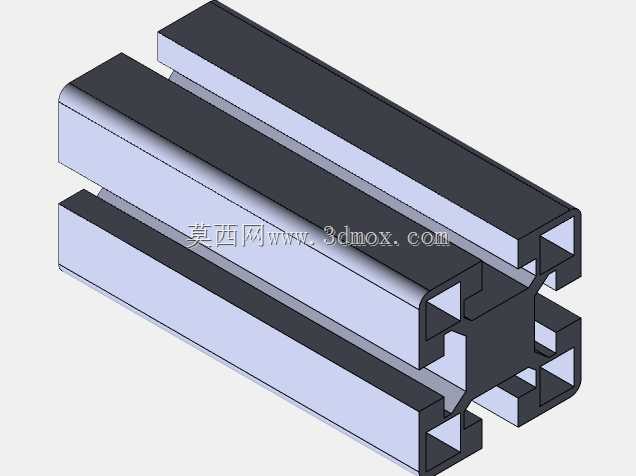

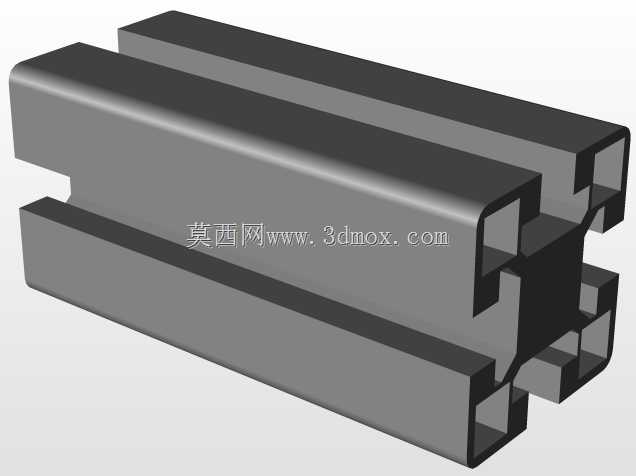

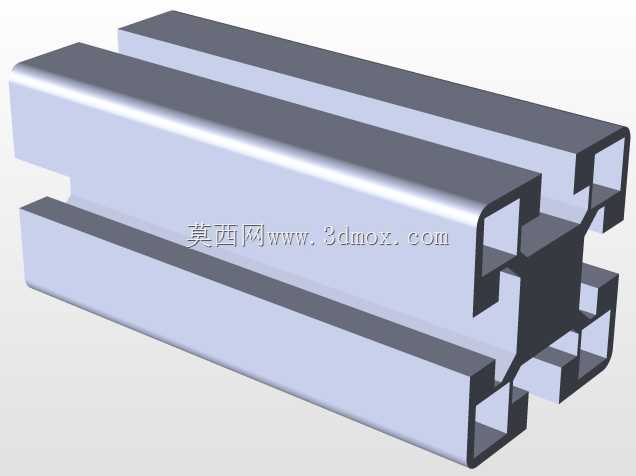

　　从设计建模的角度来看，这款型材的三维模型完整还原了截面的槽口细节、焊接位置的过渡特征、端面安装孔的位置尺寸，结构设计人员在进行整体设备建模时，可以直接调用该模型进行框架搭建，不需要重新绘制铝型材截面再做焊接特征，能够大幅缩短机架部分的建模周期。模型中预留的槽位尺寸、安装边界完全和实物一致，在进行干涉检查时，可以准确判断后期安装的配件、管线是否会和框架结构产生干涉，避免实际装配时出现尺寸不匹配的问题。针对需要做框架受力仿真的场景，模型的壁厚、材质属性都按照实际材料参数设置，仿真得到的变形量、应力集中位置和实际使用情况的匹配度很高，能够为设计阶段的结构优化提供准确的参考依据，减少后期实物打样后的修改次数。
