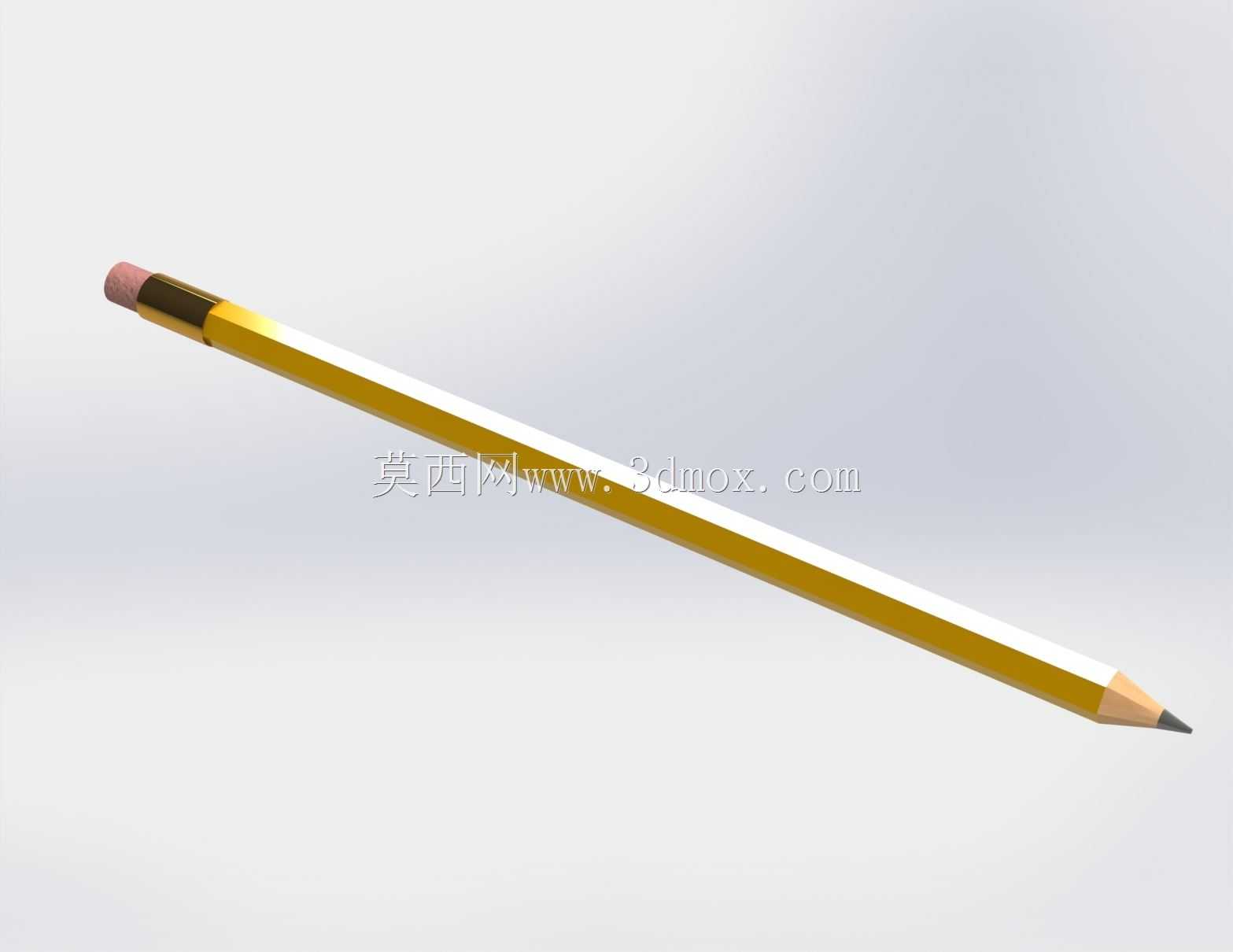

经典黄杆带橡皮头书写铅笔三维数模

　　日常办公、学生课业、工程手绘草稿场景里，这类带橡皮头的木质铅笔是普及率极高的书写工具，不同于自动铅笔的细芯结构，传统木质铅笔的笔芯与木杆结合强度更高，在粗线条草稿绘制、答题卡填涂、木工现场标记等场景下，抗折断表现更稳定，不会因为轻微磕碰就出现芯体断裂无法使用的问题。做这个数模的时候，最先要敲定的是各段结构的同轴度基准，整支笔的回转中心要贯穿橡皮固定端、金属箍、木杆段、削尖端、笔芯外露段，要是同轴度偏差超过0.2mm，渲染出来的笔身就会出现明显的弯折感，和实物的直度特征不符。笔身的黄漆段不是等直径的直圆柱，靠近金属箍的位置有一圈极细微的直径收窄，这个细节很多建模者容易忽略，实际量产的铅笔在刷漆工序里，金属箍压装位置的木杆会提前做0.

　　1mm左右的车削减径，保证铝制箍圈压装后不会突出笔身外圆，握持的时候不会有硌手的台阶感。金属箍和橡皮的配合段要做过盈配合的结构模拟，橡皮的外径比金属箍的内径大0.3mm，压入后靠橡胶的弹性形变实现固定，不会因为日常晃动出现橡皮脱落的问题，金属箍表面的压痕要做均匀分布的三道环形压筋，这三道压筋是压装工序里直接冲压成型的，作用是咬住内部的木杆端部和橡皮，避免长期使用后金属箍出现松脱转动。削尖的锥段部分，木杆的锥角和笔芯的锥角不是同一个数值，木杆的外锥角大概在18度左右，笔芯露出木杆的部分锥角收窄到12度，这样的角度设计既保证了书写的时候笔尖有足够的强度，不会因为用力过大出现芯体折断，也能让削笔的时候更容易把木杆削出均匀的坡面，不会出现某一侧木杆过薄容易劈裂的问题。笔芯最前端的书写端要做极小的圆弧过渡，不能做成尖锐的直角，实际使用里铅笔尖不可能保持绝对锋利，书写几行字后就会磨出微小的圆弧面，这个细节加上之后，模型的真实感会提升很多，不会像未使用过的全新产品那样生硬。橡皮部分的材质是软质橡胶，建模的时候要给端面做0.2mm的圆角，边缘不要做的太锐利，实际生产的橡皮端部都是有轻微圆角的，避免使用的时候棱角过快磨损出现不规则的缺口。尺寸边界上，整支笔的总长度控制在190mm左右，笔身主体的外圆直径7.2mm，金属箍的长度8mm，橡皮露出金属箍的长度12mm，削尖段的总长度25mm，外露笔芯的长度3mm，这些尺寸都是对照实物测量得到的，

　　和市售常规2号铅笔的尺寸公差控制在±0.5mm以内，不管是做文具产品的渲染展示，还是做教学场景的三维场景搭建，这个尺寸的模型都能和周边的文具、桌面摆件保持正确的比例关系，不会出现尺寸违和的问题。建模过程里笔身的漆面质感要做半哑光的黄漆效果，表面有极细微的颗粒感，不是完全光滑的镜面效果，实际铅笔的漆面是工业辊涂的硝基漆，表面会有轻微的橘皮纹理，完全光滑的材质会让笔身看起来像塑料材质，失去木质铅笔的质感。金属箍的部分做轻微的拉丝金属质感，表面有细微的纵向划痕，不是高亮的抛光金属，铝制箍圈冲压成型后只会做简单的氧化处理，不会做抛光工序，表面的细微划痕是生产和运输过程中自然产生的，加上这个细节之后金属件的真实感会更强。

　　橡皮部分做哑光的浅粉色橡胶质感，表面有更明显的细微颗粒，和金属、漆面的质感形成明确的区分，不会出现不同部件质感混淆的问题。很多人做铅笔模型的时候会把整支笔做成单一的回转体，忽略内部的结构层次，实际上从橡皮端到笔尖端，内部的结构是分层的：橡皮段是实心橡胶，金属箍段内部是橡胶和木杆的过渡，木杆段是两片半圆木片夹着圆柱形石墨笔芯，削尖端是木杆被削去外层后露出锥形的笔芯，这些内部结构虽然在外观展示的时候看不到，但如果要做剖切展示或者结构拆解动画的话，提前把内部的分层结构做出来，就不需要后续再返工补建内部结构，能适配更多的使用场景。在工程手绘教学的三维演示动画里，这个模型可以用来演示握笔姿势、削笔的切削角度、铅笔线条粗细和笔尖磨损的关系，比平面的示意图更有立体感，学生能更直观的理解不同握笔角度下线条宽度的变化原因。在办公场景的三维效果图搭建里，这个铅笔模型可以和笔记本、文件夹、水杯等桌面摆件搭配，构建真实的办公桌面环境，不会因为模型比例失真或者细节缺失让整个场景显得虚假。
