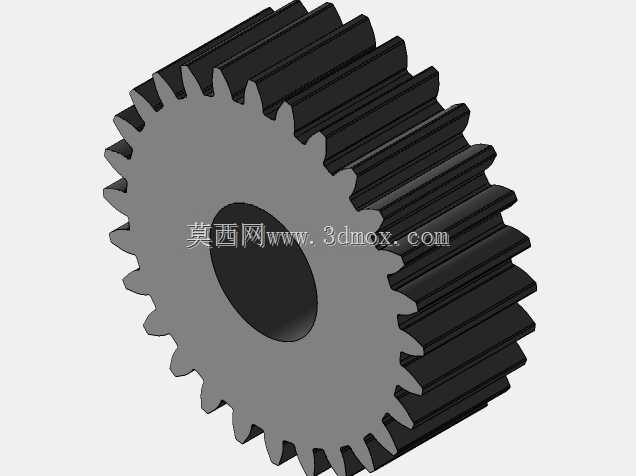

28齿径节14压力角20度直齿圆柱齿轮

　　在常规的中小功率定传动比机械传动场景中，直齿圆柱齿轮是应用覆盖范围极广的基础传动零件，这款28齿的直齿圆柱齿轮，采用径节14、压力角20度的英制齿形参数设计，适配采用径节制齿形标准的进口传动设备、老式英制规格机床进给箱、小型轻工输送线的动力传递单元，以及部分农用机械的辅助传动模块。从实际使用场景来看，这类直齿轮不存在轴向分力，支撑轴系的结构可以设计得更紧凑，不需要额外配置承受轴向载荷的推力轴承，在安装空间受限、传动功率不超过15kW、线速度低于8m/s的开式或半开式传动工况下，传动稳定性和维护便捷性都优于斜齿圆柱齿轮。

　　设计这类齿轮的时候，首先要匹配啮合副的参数一致性，径节14意味着对应分度圆直径为2英寸，也就是50.8mm，齿顶圆、齿根圆的尺寸都严格遵循径节制齿轮的齿形计算规范，齿厚偏差按照GB/T 10095对应的8级精度选取，兼顾加工经济性和传动平稳性，能满足绝大多数通用传动场景的精度要求，不需要过高的加工成本。中心的安装孔采用光滑通孔设计，实际装配时可以根据配套轴的直径做配铰加工，也可以根据使用需求加工键槽、紧定螺钉孔，适配不同的轴系连接方式，安装边界上，齿轮的轴向齿宽经过合理匹配，既保证轮齿有足够的接触强度，避免长期载荷下出现齿面点蚀、轮齿折断的失效形式，也不会因为齿宽过大导致轴系跨距增加，提升支撑结构的设计难度。

　　从功能特性来看，20度压力角的齿形相比传统14.5度压力角的英制齿轮，齿根厚度更大，轮齿的弯曲强度更高，能承受更大的冲击载荷，在频繁启停、有短时过载的工况下使用寿命更长。直齿的啮合形式是沿齿宽方向全齿同时进入啮合、同时退出啮合，相比斜齿的渐进式啮合，虽然传动平稳性略逊于高精度斜齿轮，但加工难度更低，滚齿、插齿都能快速完成加工，后期如果出现轮齿磨损，备件替换的适配性更强，不需要复杂的配对修形。在实际设备选型中，这类齿轮常被用于传动链的平行轴间动力传递，比如小型包装设备的主传动箱、台式钻床的变速机构、农用脱粒机的动力输入单元、小型输送辊道的驱动端，只要是平行轴、定传动比、对传动噪音要求不是极端严苛的场景，都能适配使用。

　　建模过程中，齿形的生成严格遵循渐开线生成原理，先确定基圆、分度圆、齿顶圆、齿根圆的基准尺寸，通过渐开线方程生成单齿齿廓，再按照28齿的等分角度做圆周阵列，保证每个轮齿的齿距偏差、齿形偏差都符合设计精度要求，齿根处做了标准的圆角过渡，避免应力集中导致的轮齿断裂风险，齿轮两端面做了倒角处理，既方便装配时的导向，也能去除加工后的锐边毛刺，避免装配和维护过程中划伤操作人员。实际装配时，需要保证啮合齿轮的轴线平行度误差控制在允许范围内，齿侧间隙按照0.08-0.15mm调整，既避免间隙过大导致传动反向冲击，也防止间隙过小出现卡齿、齿面异常磨损的问题，润滑方式根据工况转速选择，低速开式传动可以采用润滑脂定期涂抹，中速闭式传动箱内可以采用浸油润滑，保证齿面形成稳定的油膜，提升齿轮的使用寿命。
