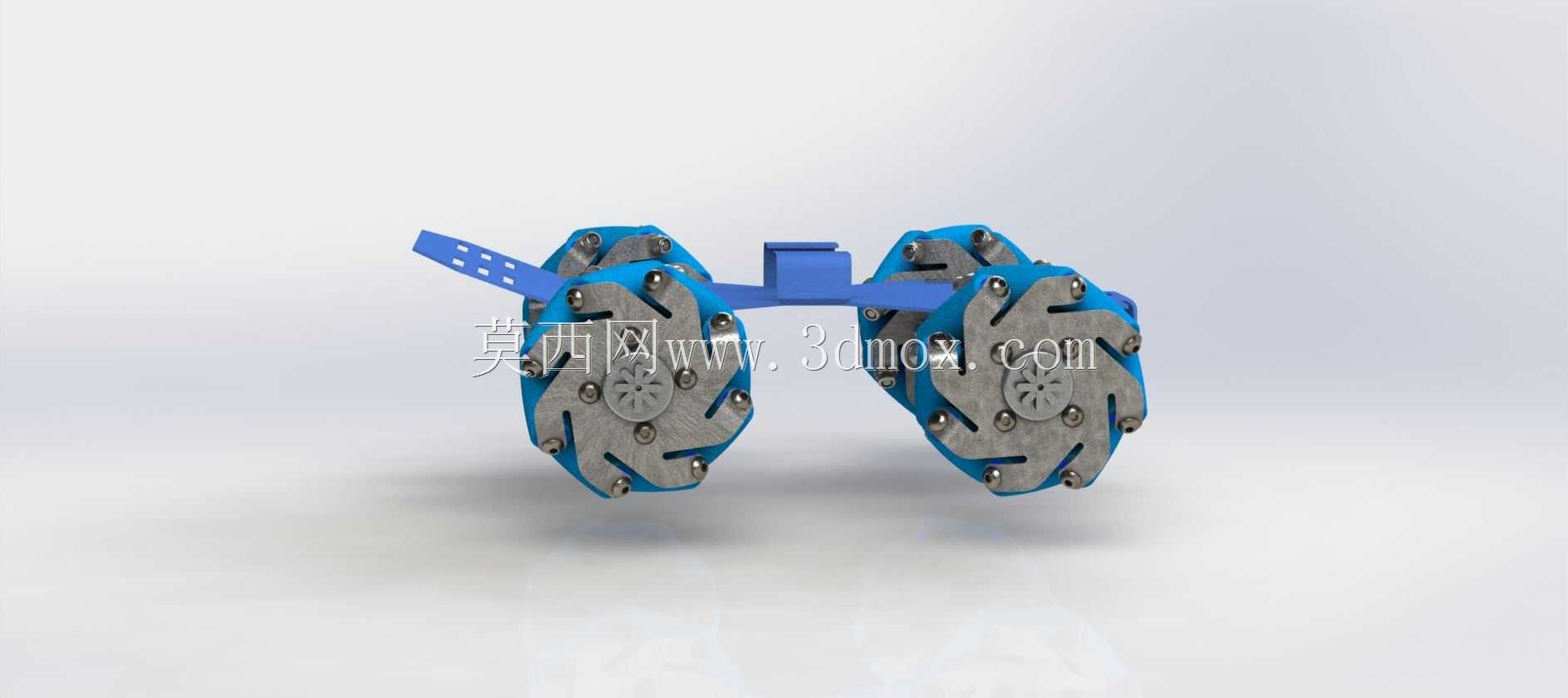

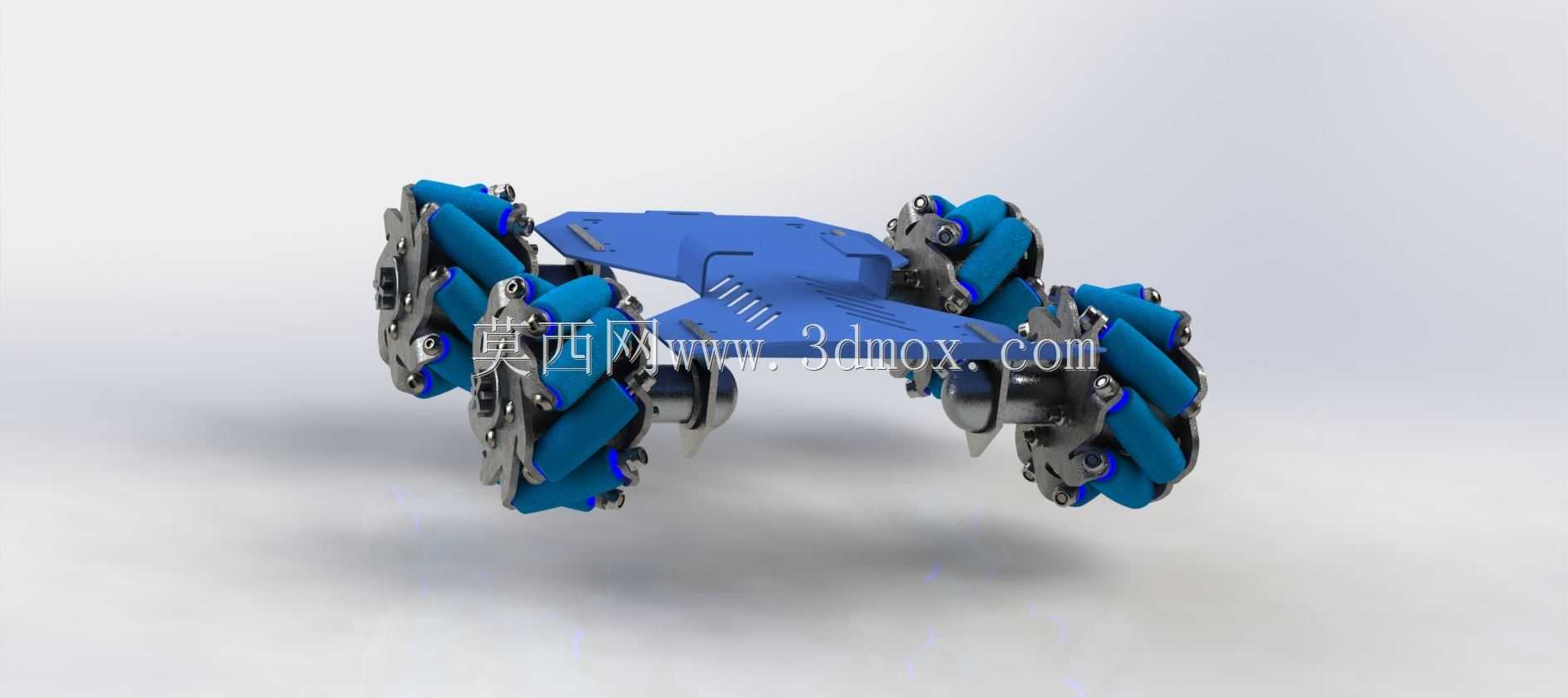

麦克纳姆轮全向移动迷你运载小车结构

　　这款全向移动轮式平台的核心设计围绕麦克纳姆轮的运动特性展开，区别于传统差速轮系只能实现前进后退、转弯的运动局限，该结构依靠四个麦克纳姆轮的辊子角度排布，可在不改变车体朝向的前提下完成横向平移、斜向移动、原地零半径回转等复杂动作，适配空间受限的作业场景。在实际工业应用中，这类小型全向平台可作为仓储物流环节的轻型载具，在狭窄货架通道内完成小件物料的转运，也可搭载检测传感器在设备密集的生产车间内完成巡检作业，或是作为教学实训平台验证全向运动控制算法，相比常规AGV轮系，其对作业通道的宽度要求可降低40%以上，空间利用率优势明显。

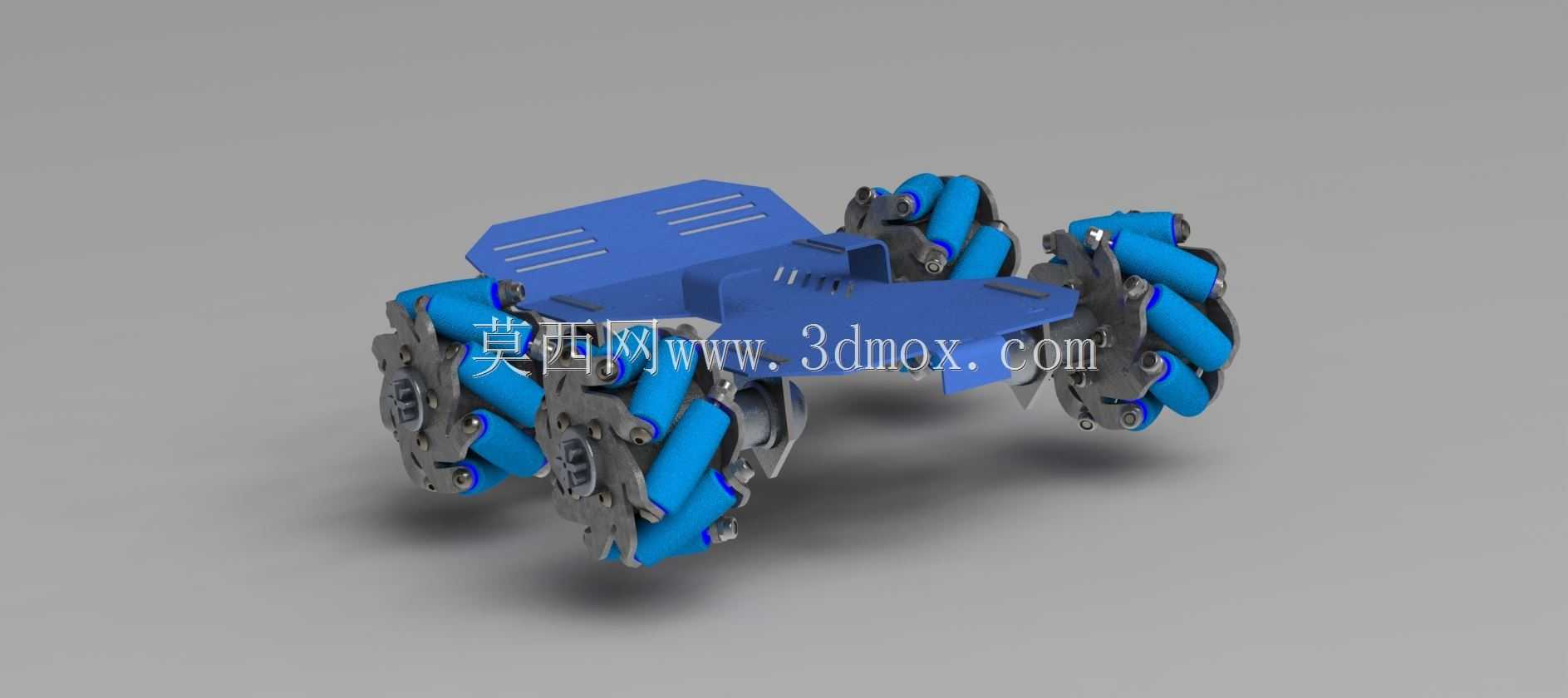

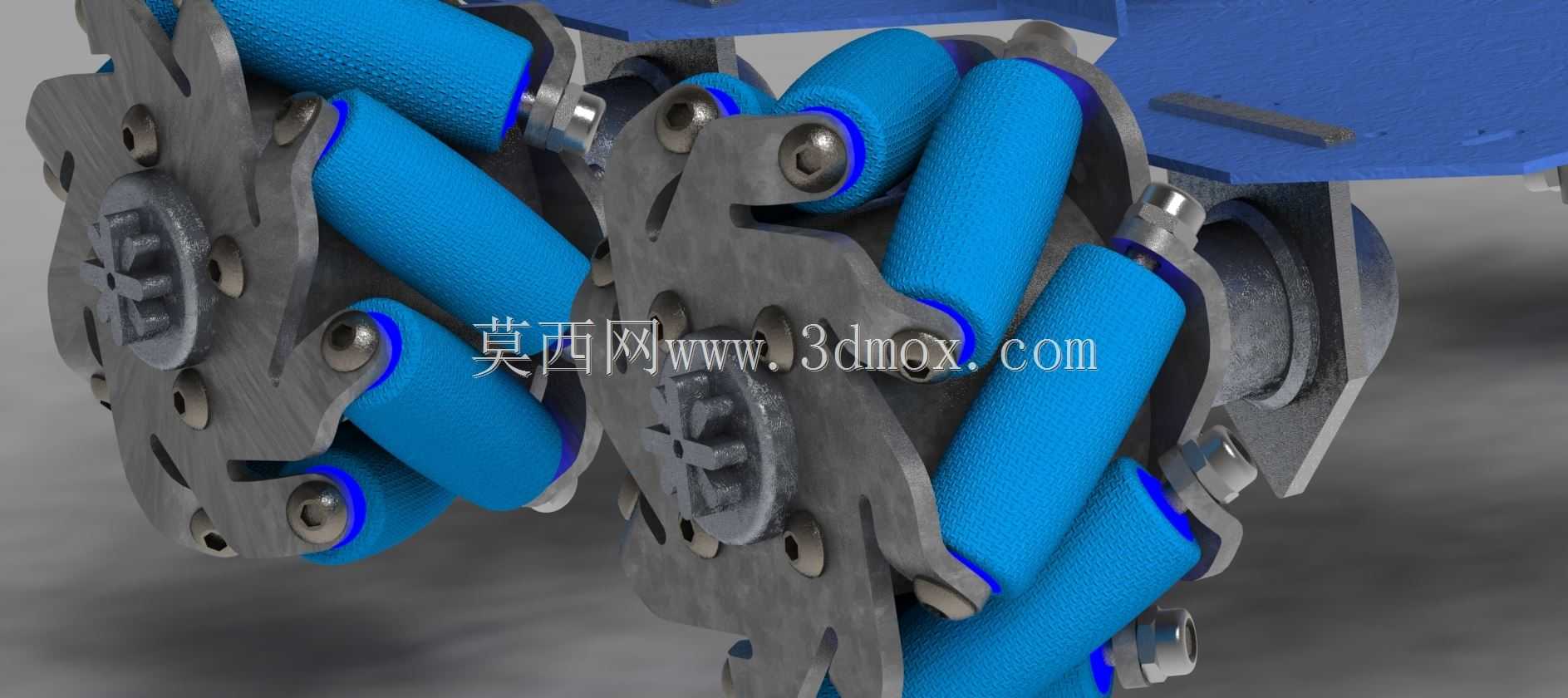

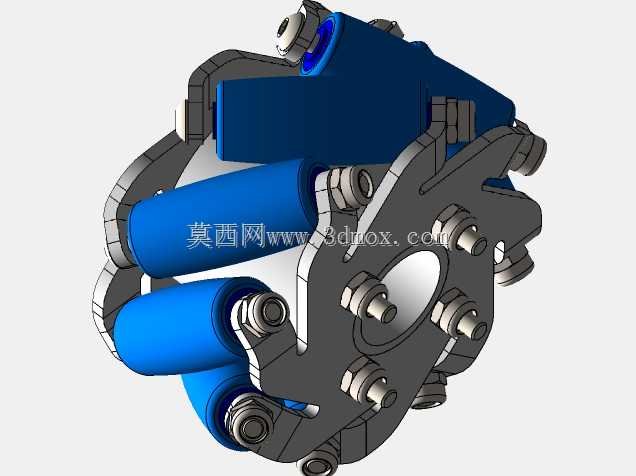

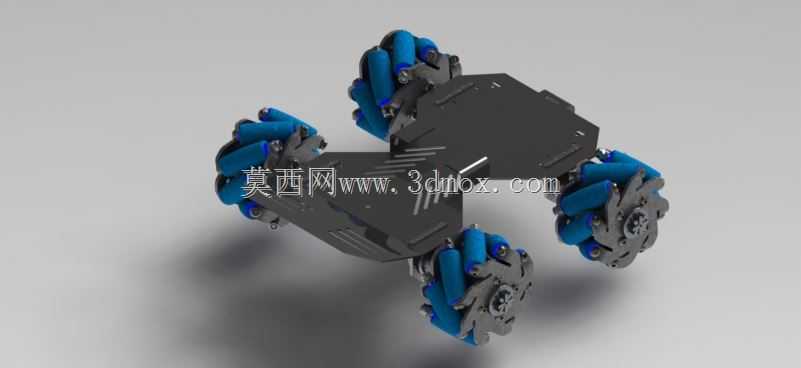

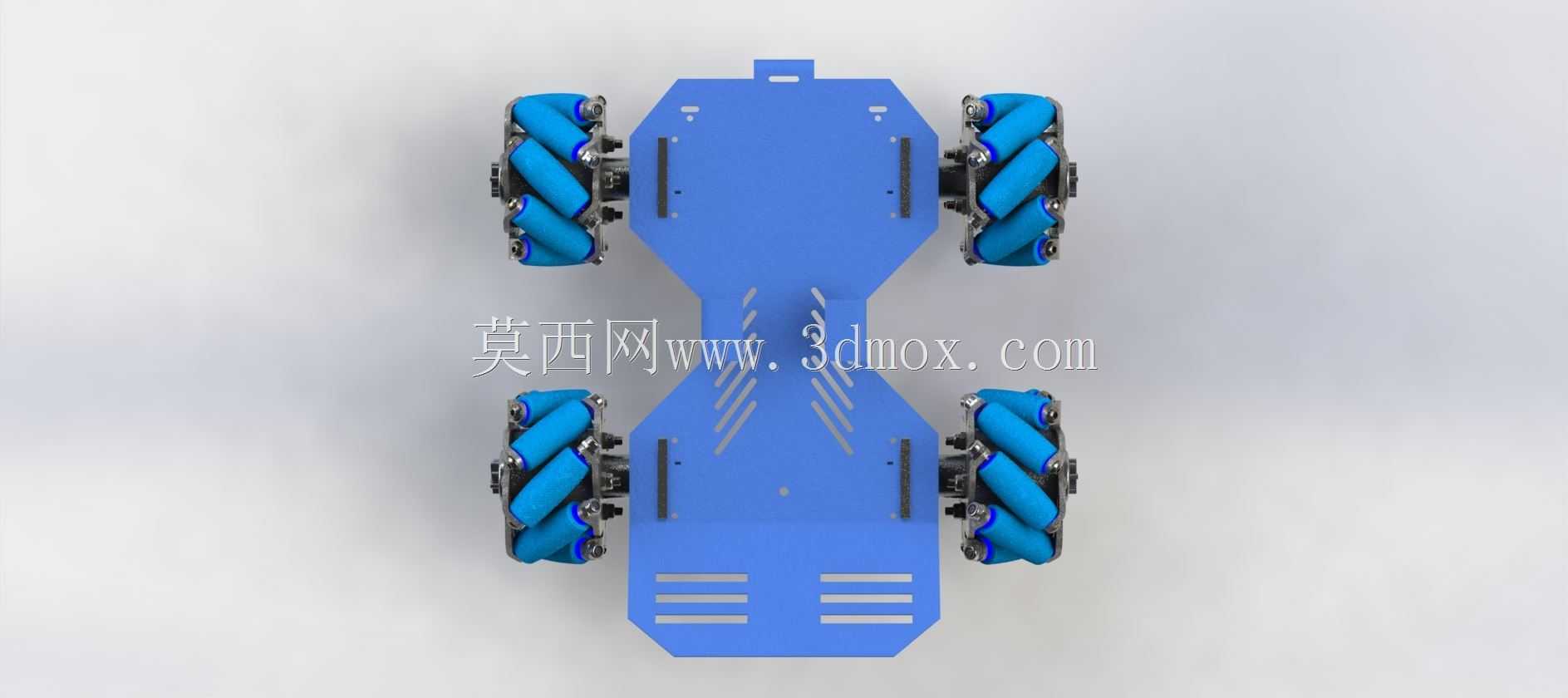

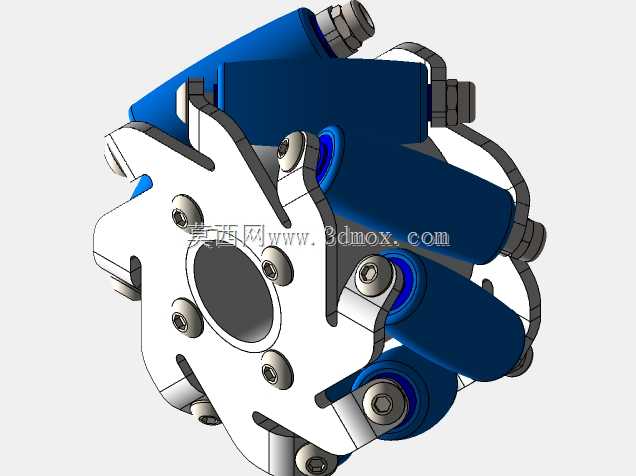

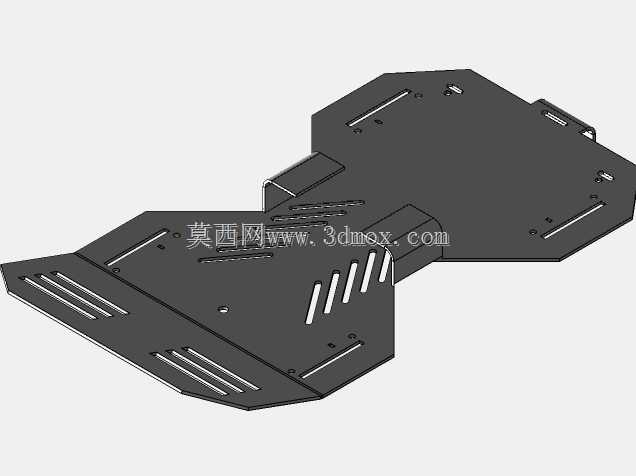

　　从结构设计逻辑来看，车体采用上下分层的平板式承载框架，框架边缘预留了多组安装孔位，可根据实际使用需求加装传感器支架、载物台、机械臂安装座等拓展部件，框架中部的空腔用于布置驱动电机、控制板与供电模块，整体布局紧凑，重心落在四个轮组的几何中心位置，避免全向移动过程中出现侧倾风险。四个轮组采用对称式布局，每个麦克纳姆轮的辊子外包覆高摩擦系数的弹性材质，辊子轴线与轮体主轴线呈45度夹角，相邻轮组的辊子倾斜方向相反，通过四个轮子的转速与转向组合，可将轮组的驱动力分解到X、Y两个平面方向，实现任意方向的运动矢量合成。

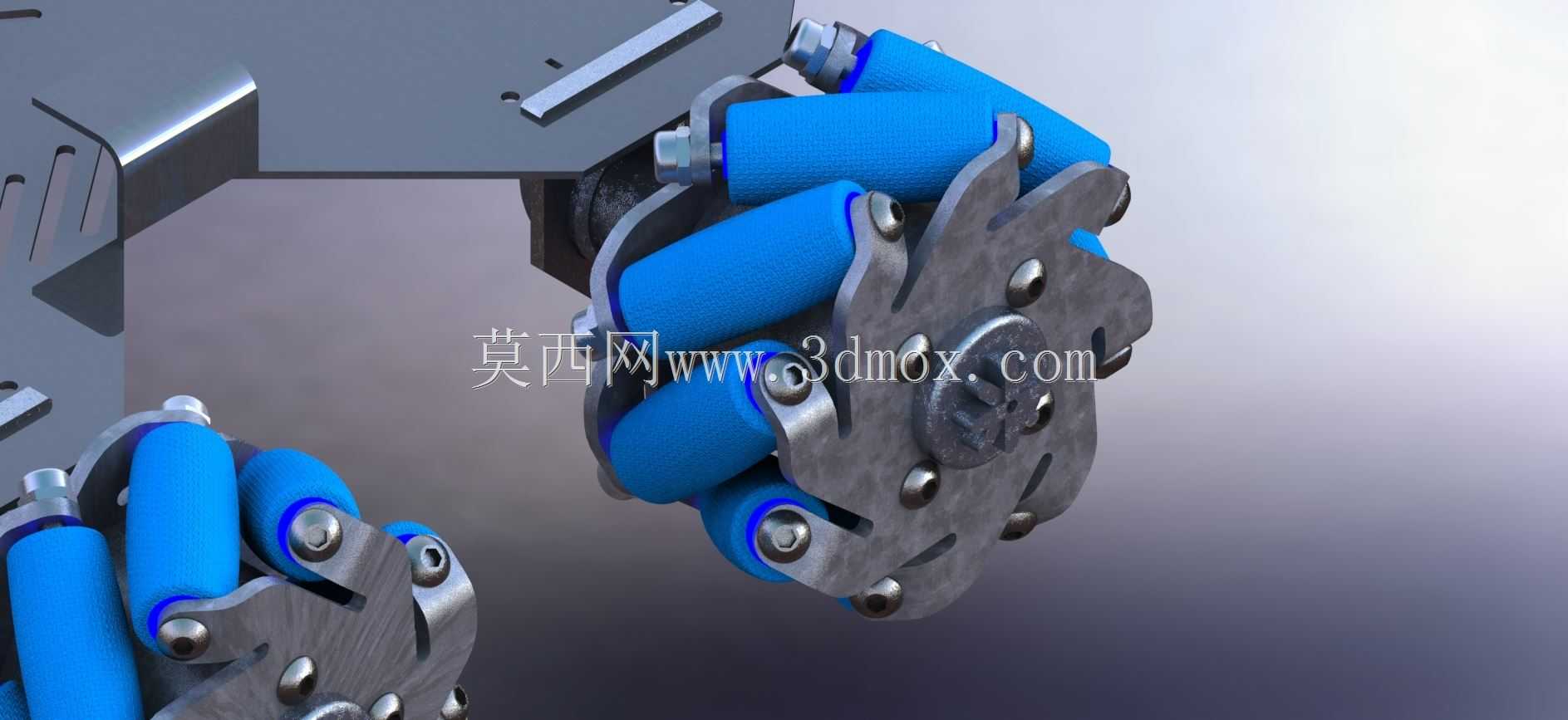

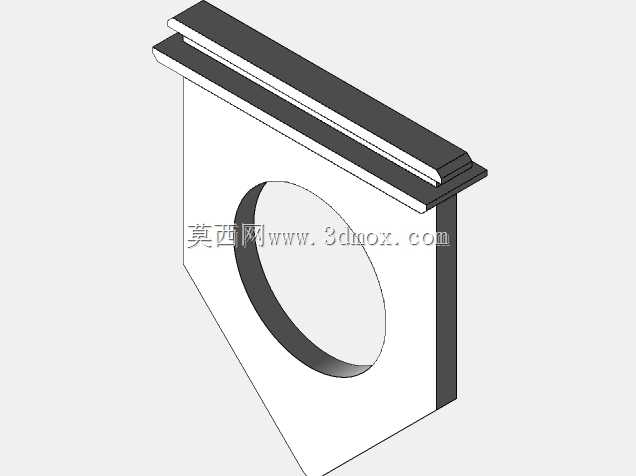

　　在安装边界的考量上，轮组与车体框架的连接采用模块化快拆结构，每个轮组的驱动单元通过法兰座固定在框架四角，法兰座上设置有腰型调节孔，可微调轮组的安装高度与同轴度，保证四个轮子的接地压力均匀，避免单个轮组悬空导致的运动打滑问题。轮体与车体底盘之间预留了足够的跳动间隙，可适配车间内存在微小高度差的地坪、接缝等路况，辊子的转动副采用密封式轴承结构，可阻挡车间内的粉尘、碎屑进入转动间隙，降低日常维护频次。车体整体的外形尺寸控制在小型运载平台的常规范围内，长宽尺寸适配常规的电梯轿厢、货架通道宽度，高度方向预留了上层拓展的安装空间，可根据负载需求调整上层框架的安装高度。

　　从功能特性来看，该结构的轮系传动路径短，每个轮子由独立的驱动单元直连，没有额外的传动换向结构，动力传递效率高，运动响应速度快，可实现毫米级的微动调整，适合需要精准对位的作业场景，比如生产线边的物料精准接驳、自动化仓储中的货位精准停靠。车体框架采用轻量化的结构设计，在保证整体刚性的前提下降低了自重，可提升有效负载占比，框架表面做了硬质氧化处理，具备一定的耐磨、防腐蚀能力，可适应多数工业车间的常规作业环境。在运动控制的适配性上，该结构的轮组布局符合全向移动的运动学模型，控制算法可直接基于标准麦克纳姆轮运动学方程进行开发，无需额外的结构修正，可大幅缩短二次开发的周期。

　　在实际选型适配过程中，需要注意轮组的辊子材质与作业地面的匹配度，若是在环氧地坪的室内场景使用，当前的弹性辊子可提供足够的抓地力，同时不会对地面造成压痕；若是在有少量油污、水渍的车间场景，可更换表面带防滑纹路的辊子材质，提升湿滑路面的运动稳定性。轮组的驱动单元选型需要结合实际负载重量匹配扭矩参数，保证在满载状态下可完成起步、转向、爬坡等动作，同时驱动单元的编码器分辨率需要满足运动精度要求，避免全向移动过程中出现累计位置偏差。车体框架的安装孔位采用标准孔距设计，可兼容市面上多数常规的传感器、控制器件的安装尺寸，无需额外加工转接件，降低改装成本。
