9mm带宽2GT型20齿同步传动皮带轮

　　在桌面级3D打印机、小型自动化送料机构、精密检测位移平台这类对传动同步精度有较高要求的轻载传动场景中，2GT规格的同步带轮一直是应用占比极高的传动部件，这款适配9mm宽度同步带的20齿皮带轮，正是针对这类紧凑安装空间的传动需求完成的结构设计。不同于普通平带轮依靠摩擦力传动的形式，2GT齿形的同步轮通过带齿与轮齿的精准啮合传递扭矩，传动过程中不存在滑差，能够严格保证输入与输出端的传动比恒定，这对于需要精准控制位移量的设备来说至关重要，比如3D打印机的X/Y轴运动机构，一旦传动出现滑差，就会直接导致打印件层纹错位、尺寸精度超差，而这类齿形的带轮就能从传动端规避这类问题。

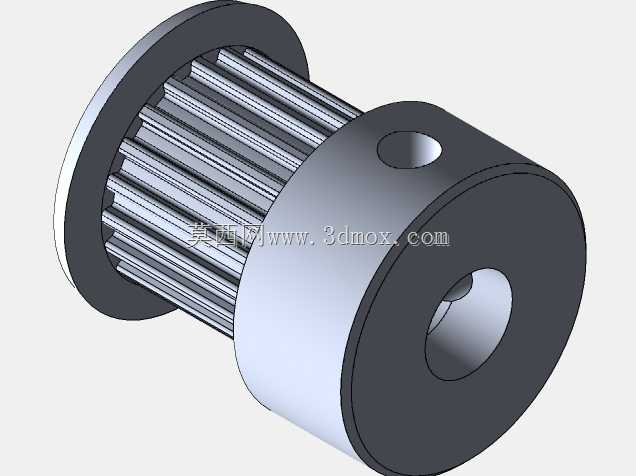

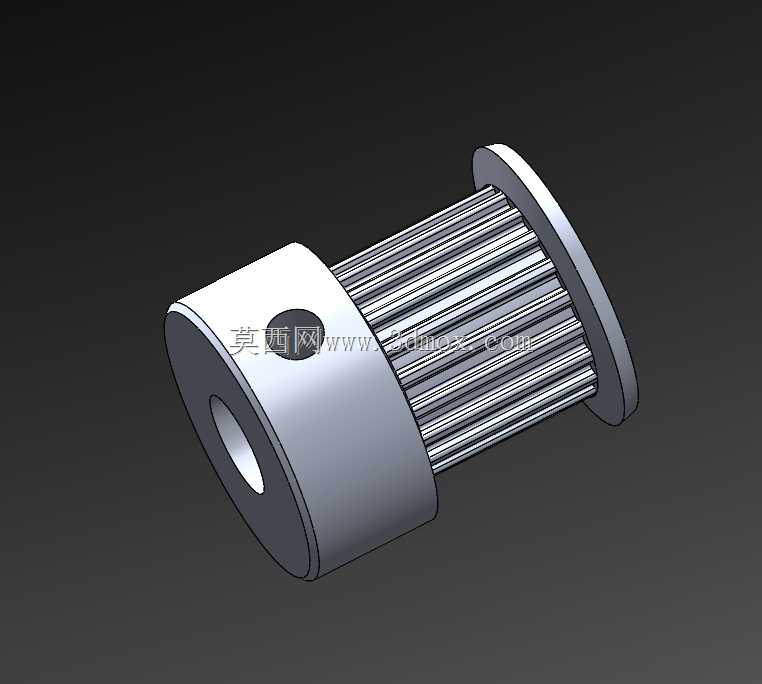

　　从结构设计来看，这款带轮采用了一体式的毂体结构，轮齿加工区域与安装轴套部分为整体成型结构，不存在拼接装配带来的同轴度误差，轮齿部分的齿形严格遵循2GT同步带的齿廓参数，齿槽深度、齿顶圆角都做了适配优化，既能够保证带齿完全嵌入齿槽实现无间隙啮合，又不会因为齿槽过深导致同步带弯折应力过大，延长同步带的实际使用寿命。带轮的安装端采用了紧定螺钉锁紧的固定形式，轴孔为光滑通孔结构，侧面加工有垂直于轴孔轴线的螺纹孔，安装时将带轮穿入对应直径的传动光轴后，拧紧紧定螺钉即可实现带轮与轴的周向与轴向固定，这种固定方式结构简单，安装拆卸都十分便捷，非常适合小型设备的紧凑安装空间，不需要额外加工键槽，降低了配套传动轴的加工难度。

　　在安装边界的尺寸设计上，这款带轮的轮齿部分有效宽度适配9mm宽度的2GT同步带，轮缘两侧做了微小的挡边结构，能够避免同步带在高速运转过程中出现跑偏脱带的问题，挡边的高度控制在合理范围，既能够起到限位作用，又不会与周边的安装结构产生干涉。带轮的总长度经过优化，在保证轴套部分有足够的锁紧接触面积的前提下，尽可能压缩轴向尺寸，能够适配安装空间局促的小型传动机构，比如小型雕刻机的主轴进给机构、桌面机械臂的关节传动部位，都能找到合适的安装位置。轴孔的直径公差按照精密传动的要求设计，与常用的标准直径光轴配合时，能够保证较小的配合间隙，减少带轮运转过程中的径向跳动，降低传动过程中的振动与噪音。

　　从实际使用的功能特性来看，20齿的齿数设计在2GT规格带轮中属于兼顾传动精度与传动负载的选择，齿数过少会导致带轮的包角处同步带弯折角度过大，加速带体的疲劳损坏，同时传动过程中的多边形效应会更明显，导致传动速度出现周期性波动；而齿数过多则会增大带轮的整体外径，占用更多安装空间，同时在相同的传动比需求下，会增大从动轮的设计尺寸，不利于设备的小型化设计。20齿的设计刚好平衡了这两方面的问题，既能够将多边形效应带来的速度波动控制在精密设备可接受的范围内，又不会让带轮外径过大，同时在搭配常用的步进电机使用时，能够匹配合理的脉冲当量，降低运动控制的参数调试难度。

　　在设计过程中，还充分考虑了带轮的动平衡特性，由于这类带轮通常会在每分钟数百转的转速下长期运转，结构上的质量偏心会带来额外的振动，因此这款带轮的整体结构采用轴对称设计，紧定螺钉的安装孔位置也做了对应的质量平衡考量，尽可能减少高速运转时的不平衡量，保证传动过程的平稳性。轮齿的表面粗糙度也做了相应控制，过于粗糙的齿面会加速同步带带齿的磨损，而过高的表面光洁度则会提升加工成本，这款带轮的齿面粗糙度控制在合理区间，既能够减少带齿的磨损速率，又不会带来不必要的加工成本提升，非常适合批量应用在民用级小型精密传动设备中。

　　在实际选型应用时，需要注意安装时带轮的两轴平行度误差控制，即使带轮本身的加工精度足够，如果两传动轴的平行度超差，也会导致同步带受力不均，出现单边磨损、跑偏脱带的问题，同时同步带的张紧力需要调整到合适范围，张紧力过大会增大轴与轴承的径向负载，加剧传动部件的磨损，张紧力过小则会出现啮合间隙，导致传动回程误差增大，影响传动精度。这款带轮的结构设计也预留了足够的张紧调整空间，轴套部分的长度足够在轴向进行小范围的位置调整，方便安装时对齐带轮的位置，保证同步带在轮齿的居中位置运转。
