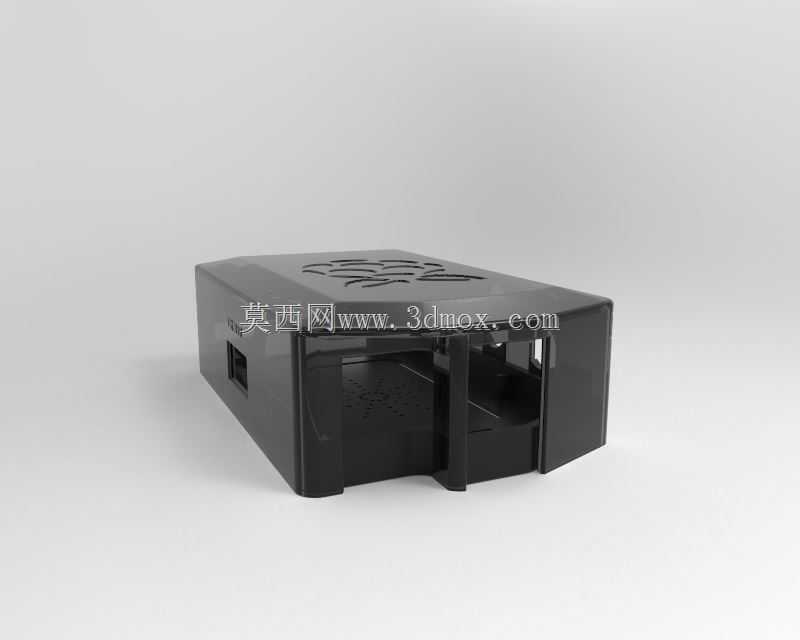

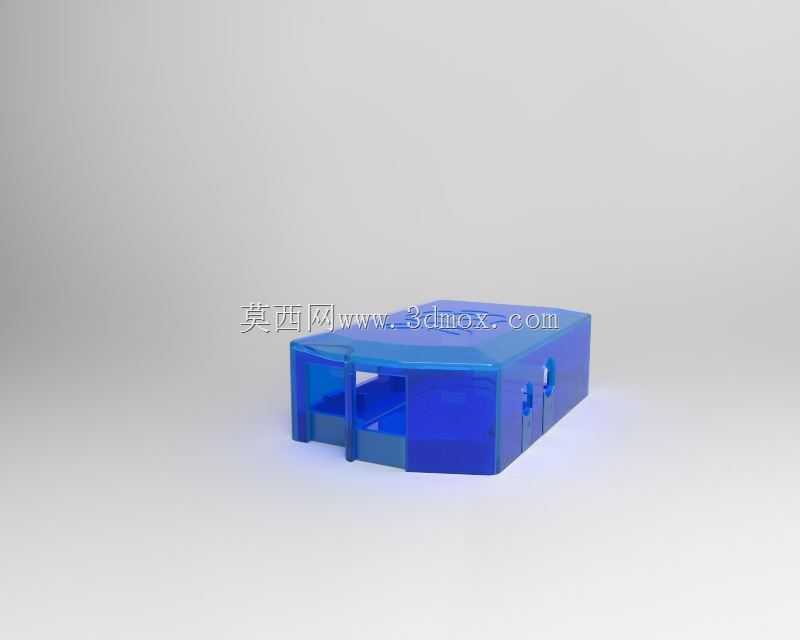

带工程尺寸标注的树莓派防护外壳结构设计

　　在嵌入式硬件开发、小型智能终端搭建的实际场景中，树莓派这类单板计算机的防护壳体一直是结构设计环节容易被忽略却直接影响设备运行稳定性的部件。很多开发者在项目落地时，要么直接裸露电路板使用，容易受环境粉尘、意外磕碰、接线拉扯影响造成硬件损坏，要么选用通用壳体需要二次打孔裁切，破坏壳体结构强度的同时也很难兼顾接口对位精度。这款带完整尺寸标注的树莓派防护外壳，正是针对这类实际工程痛点完成的结构设计，从安装边界、接口避让、散热预留到装配逻辑都做了贴合实际使用需求的考量。

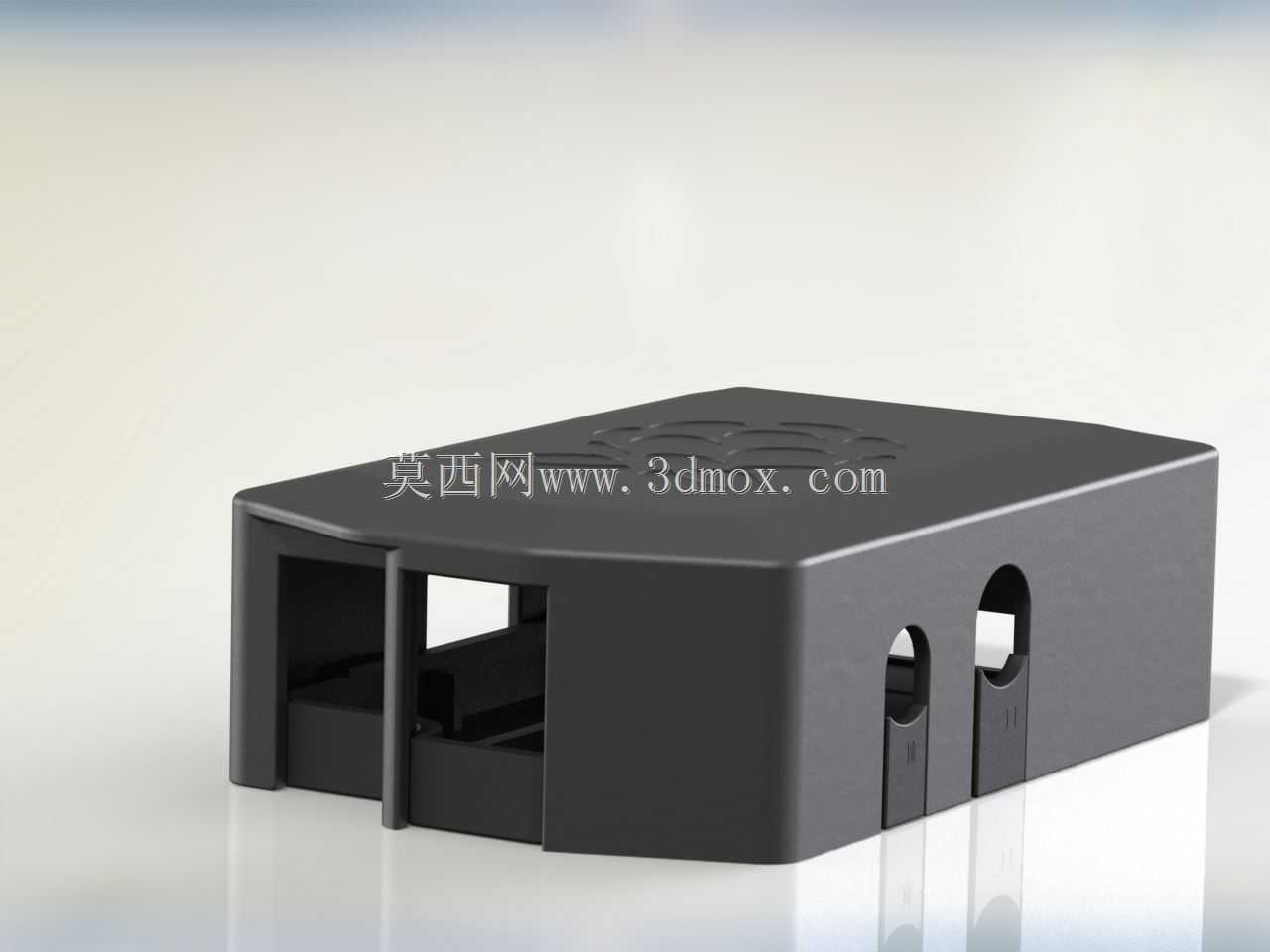

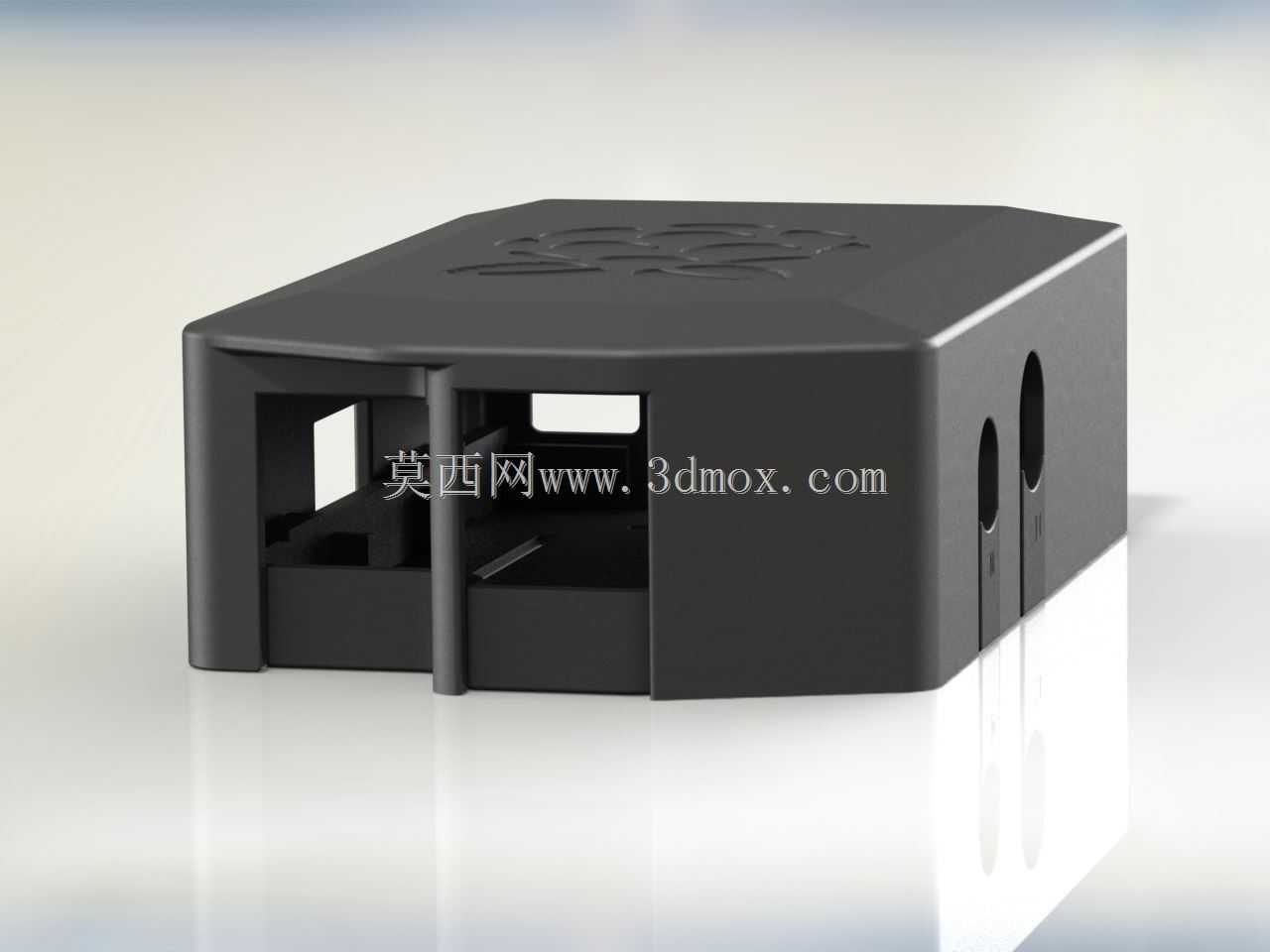

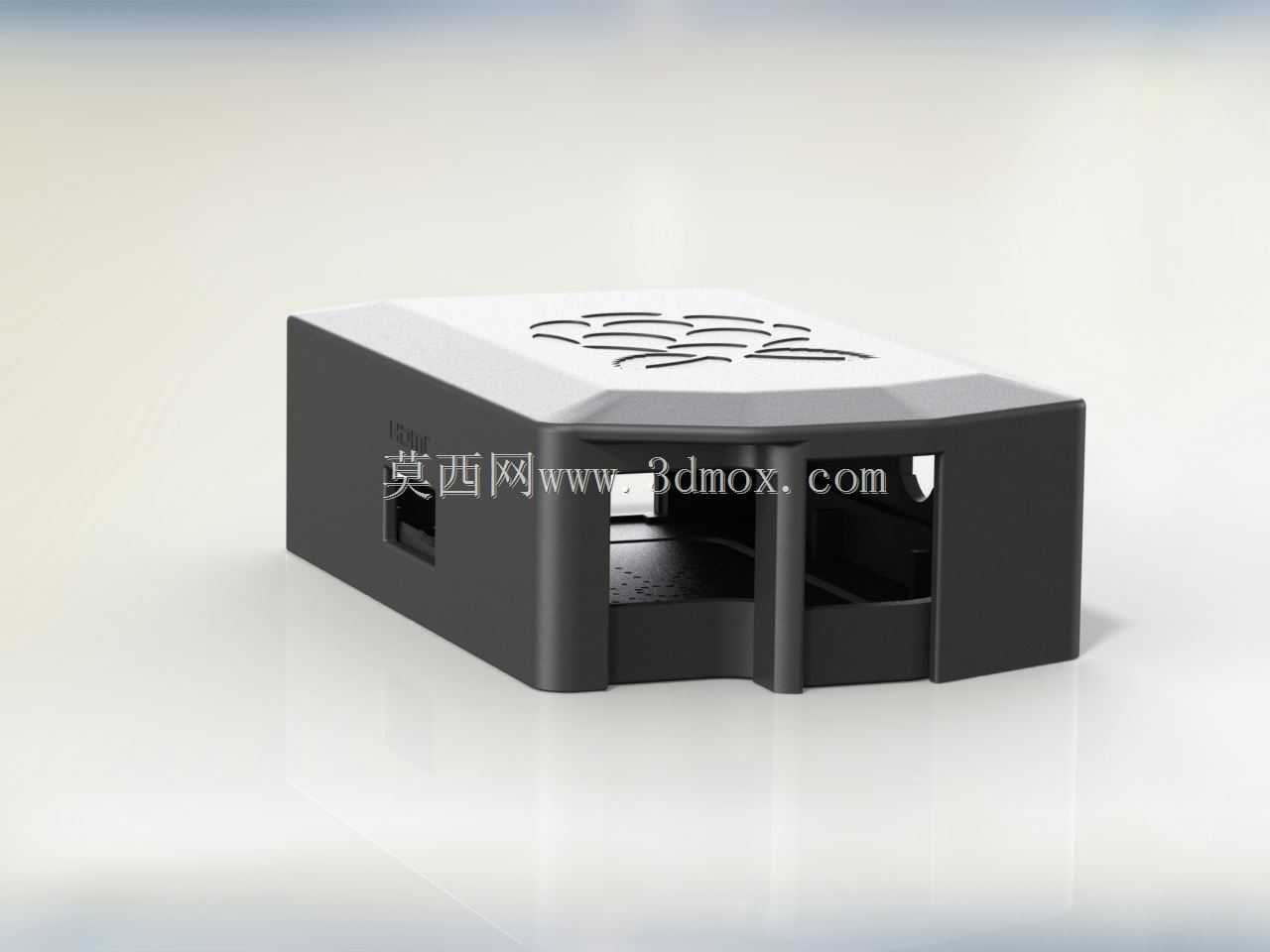

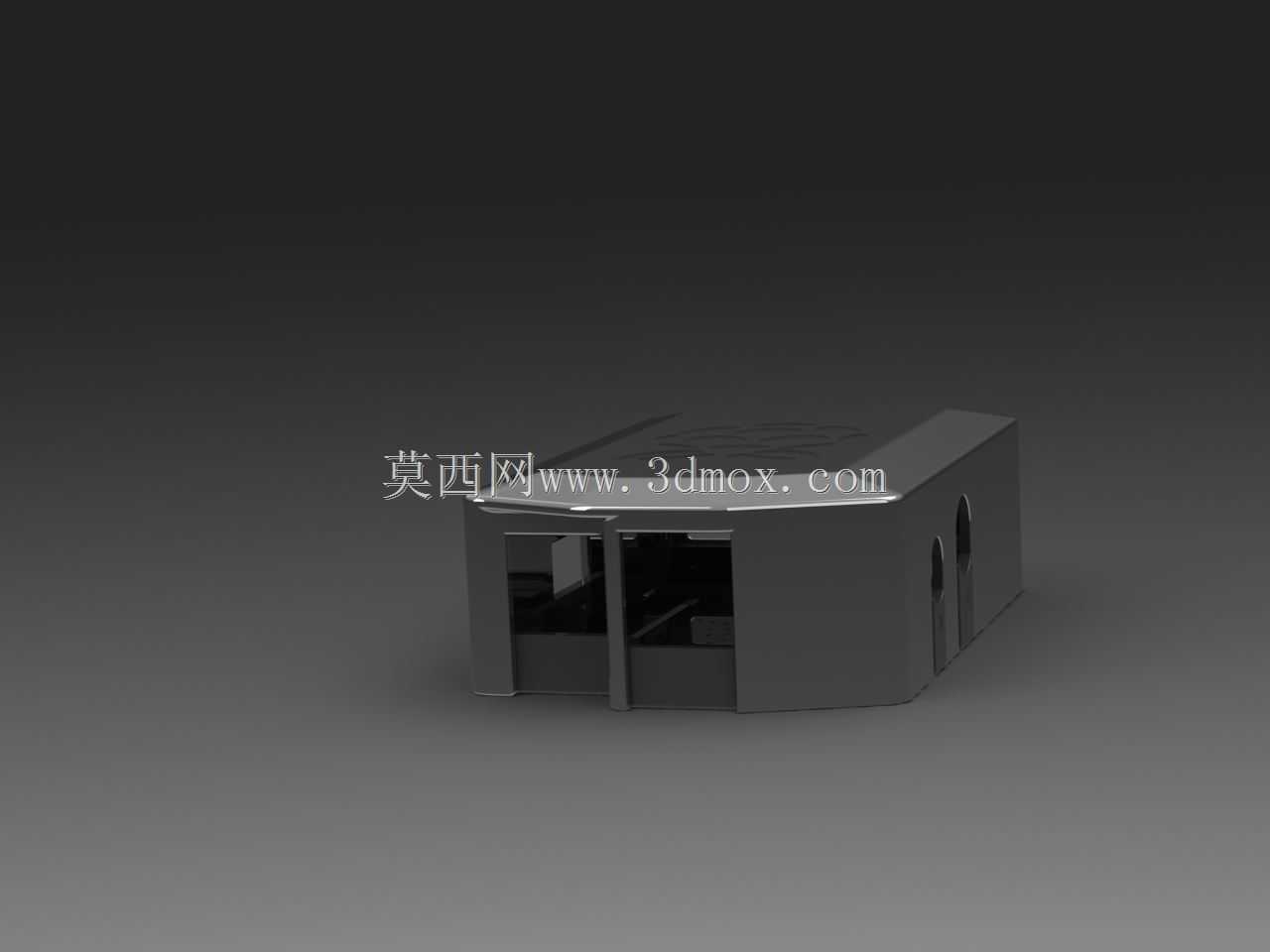

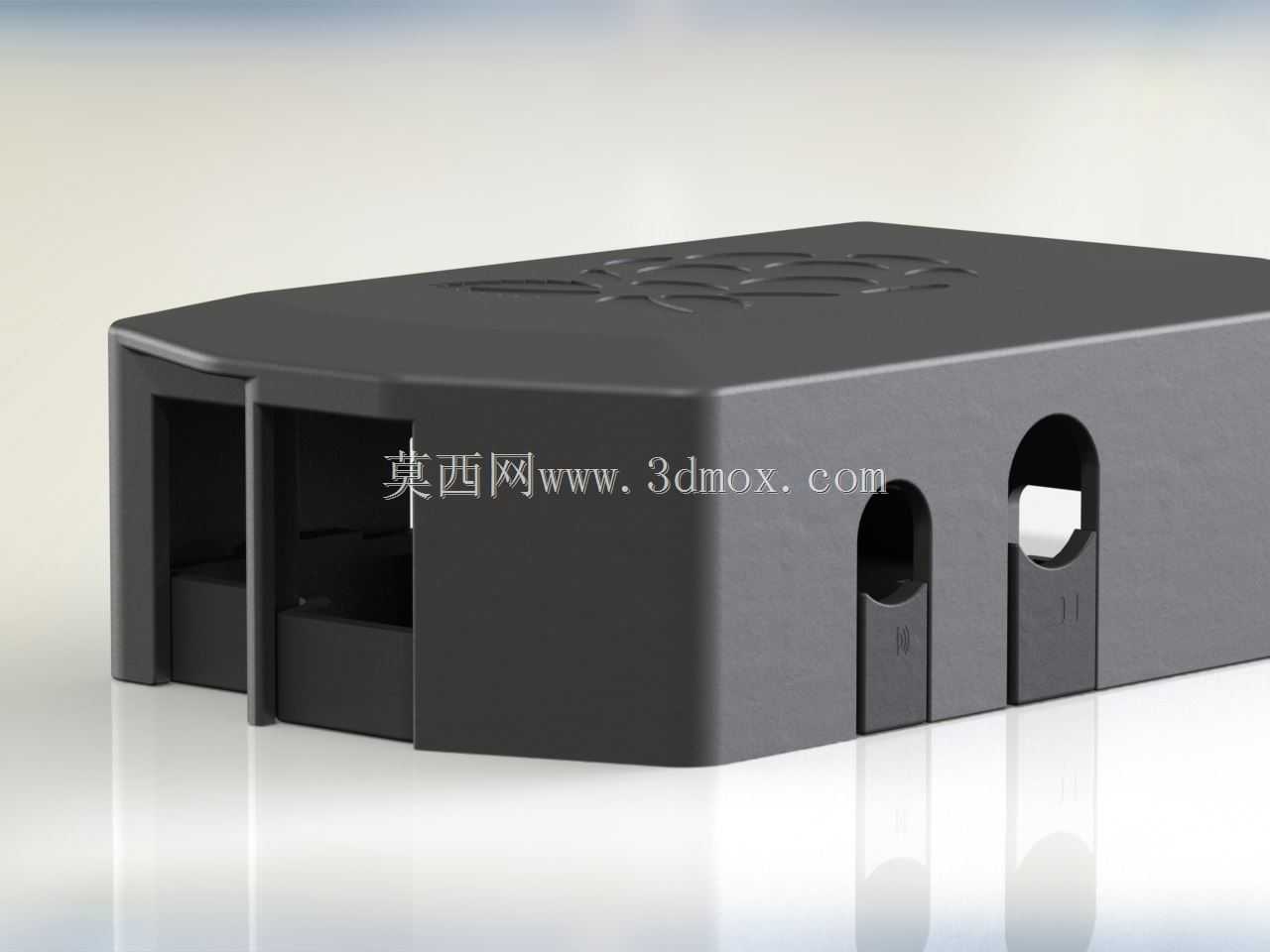

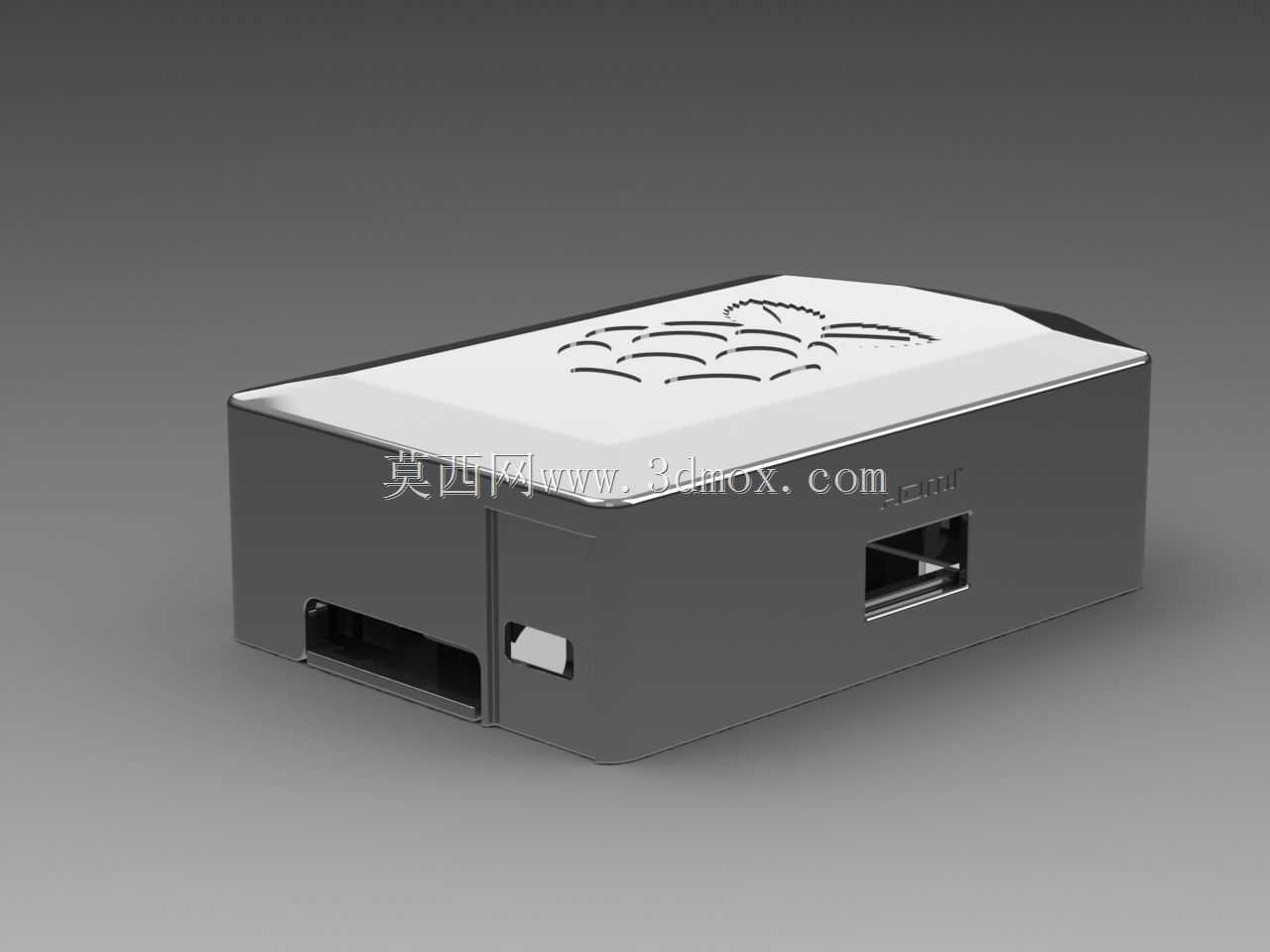

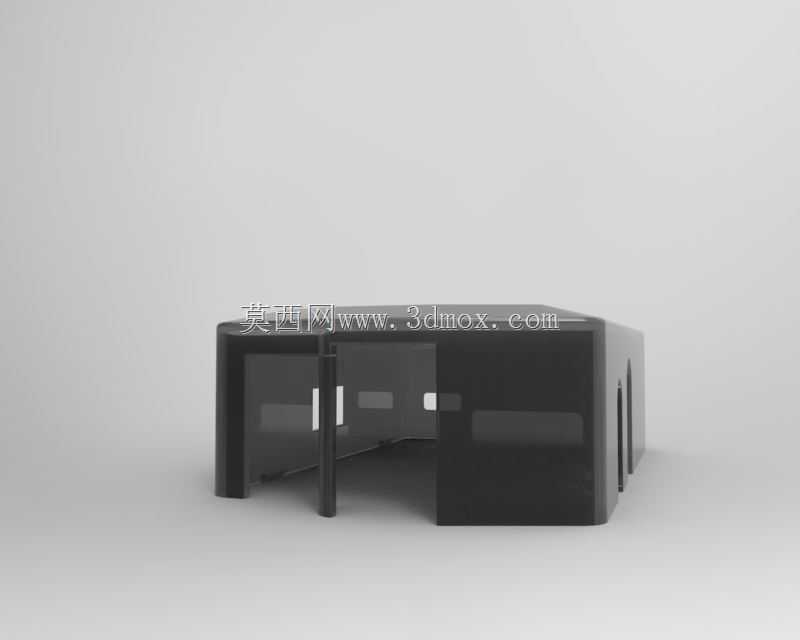

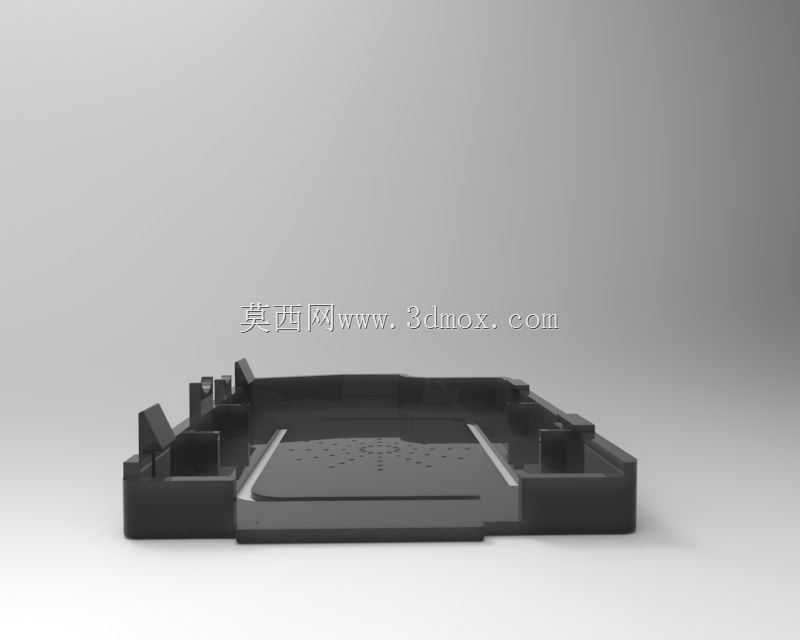

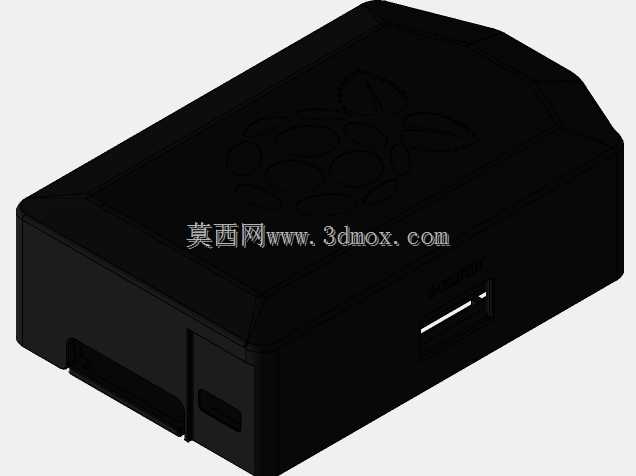

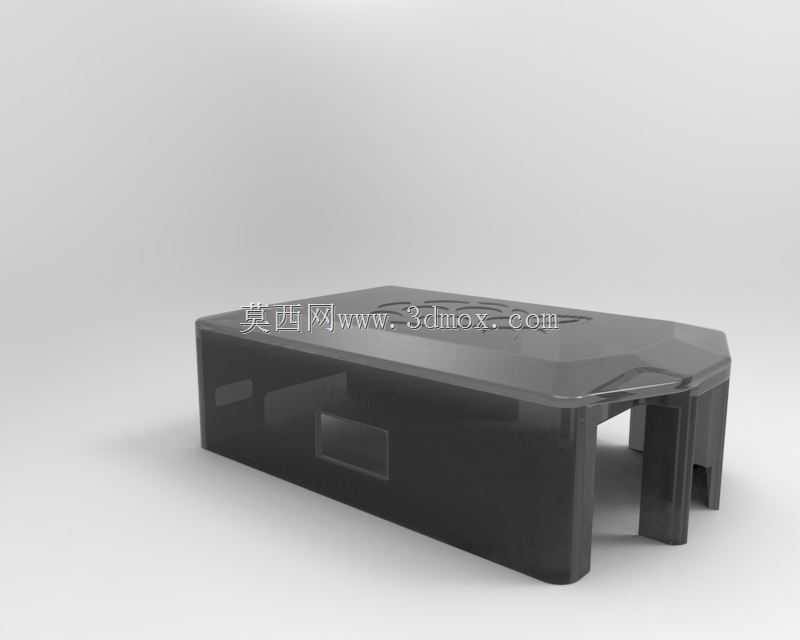

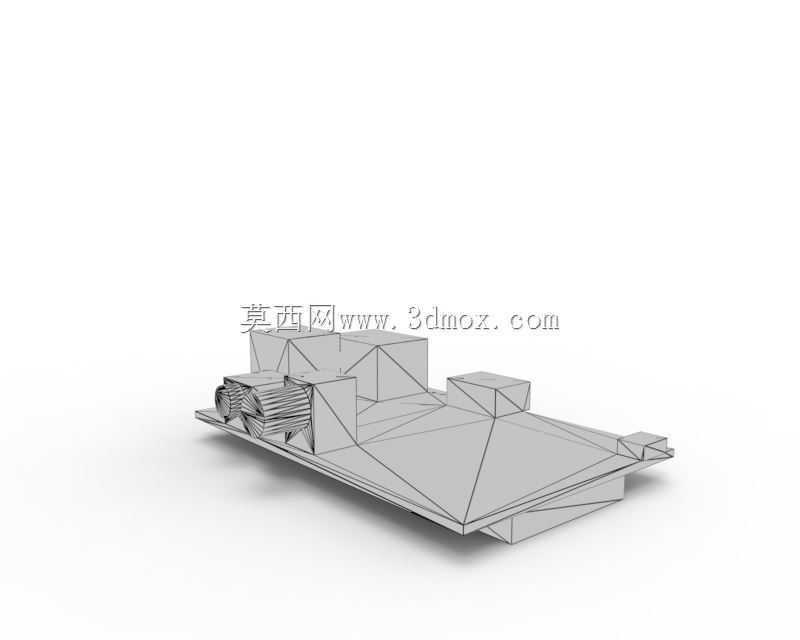

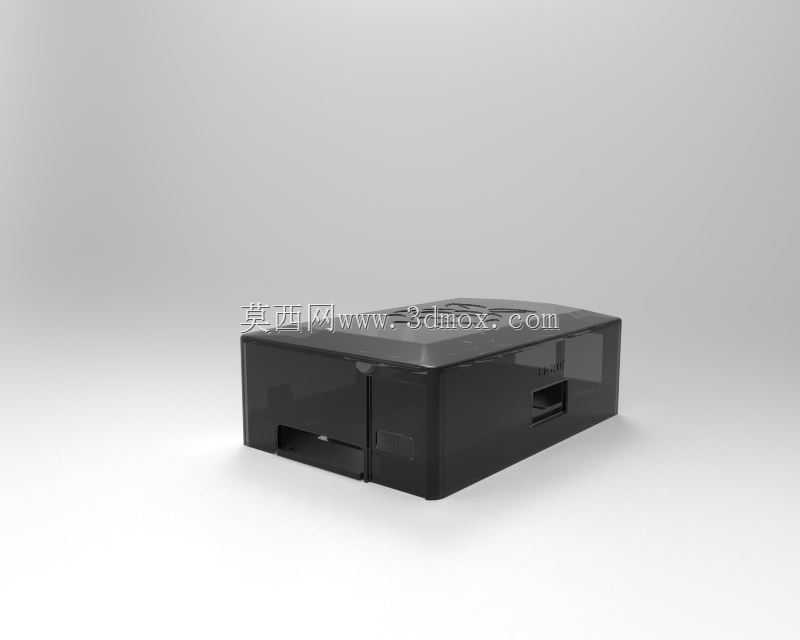

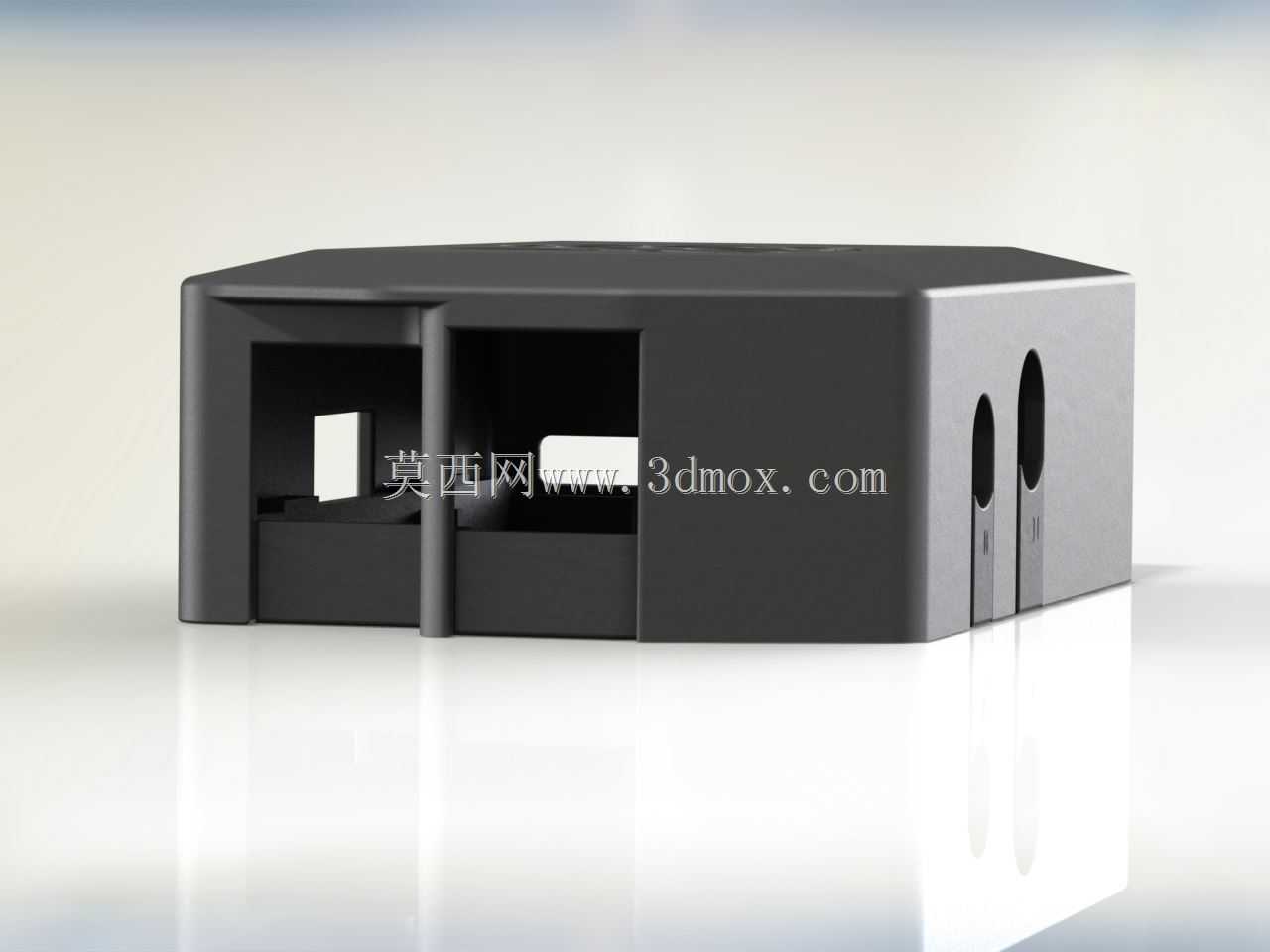

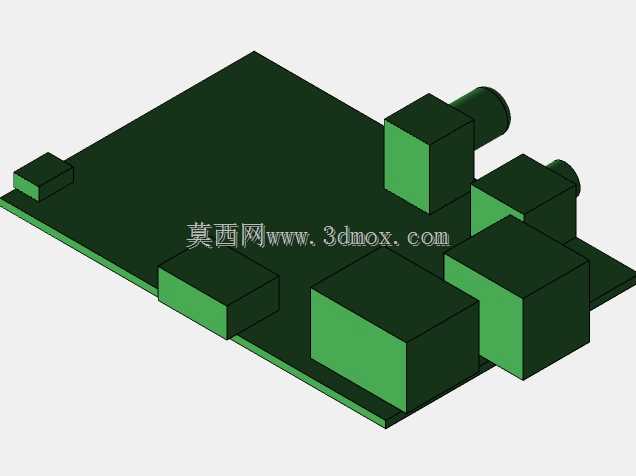

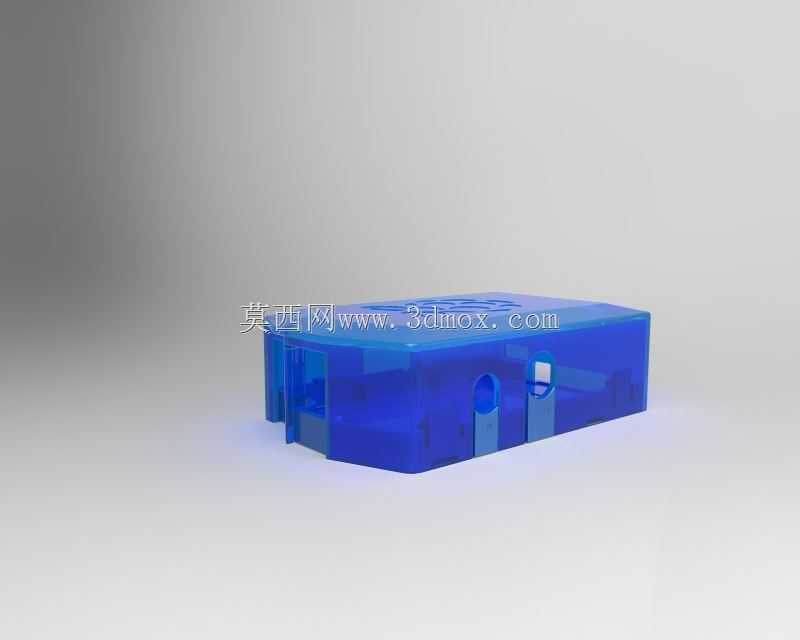

　　从实际使用场景来看，这类壳体既可以用于桌面级嵌入式开发的硬件防护，也能适配小型智能网关、边缘计算节点、DIY便携终端这类长期运行的设备，在工业现场的简易数据采集终端、校园创客项目的硬件封装、个人DIY数码改装场景中都能适配。设计过程中首先确定的是安装边界尺寸，完全贴合对应型号树莓派电路板的外轮廓，壳体内部预留的安装柱位置精准对应电路板上的固定孔位，不需要额外加装固定件就能完成电路板的卡装，避免电路板在壳体内晃动造成接插件松脱。壳体侧壁的接口开孔完全对齐树莓派的电源接口、HDMI接口、USB接口、以太网口以及GPIO排针位置，开孔边缘做了微小的倒角处理，既不会在插拔线材时刮伤线材外被，也能保证接口插接到位后不会被壳体边缘顶住造成接触不良。

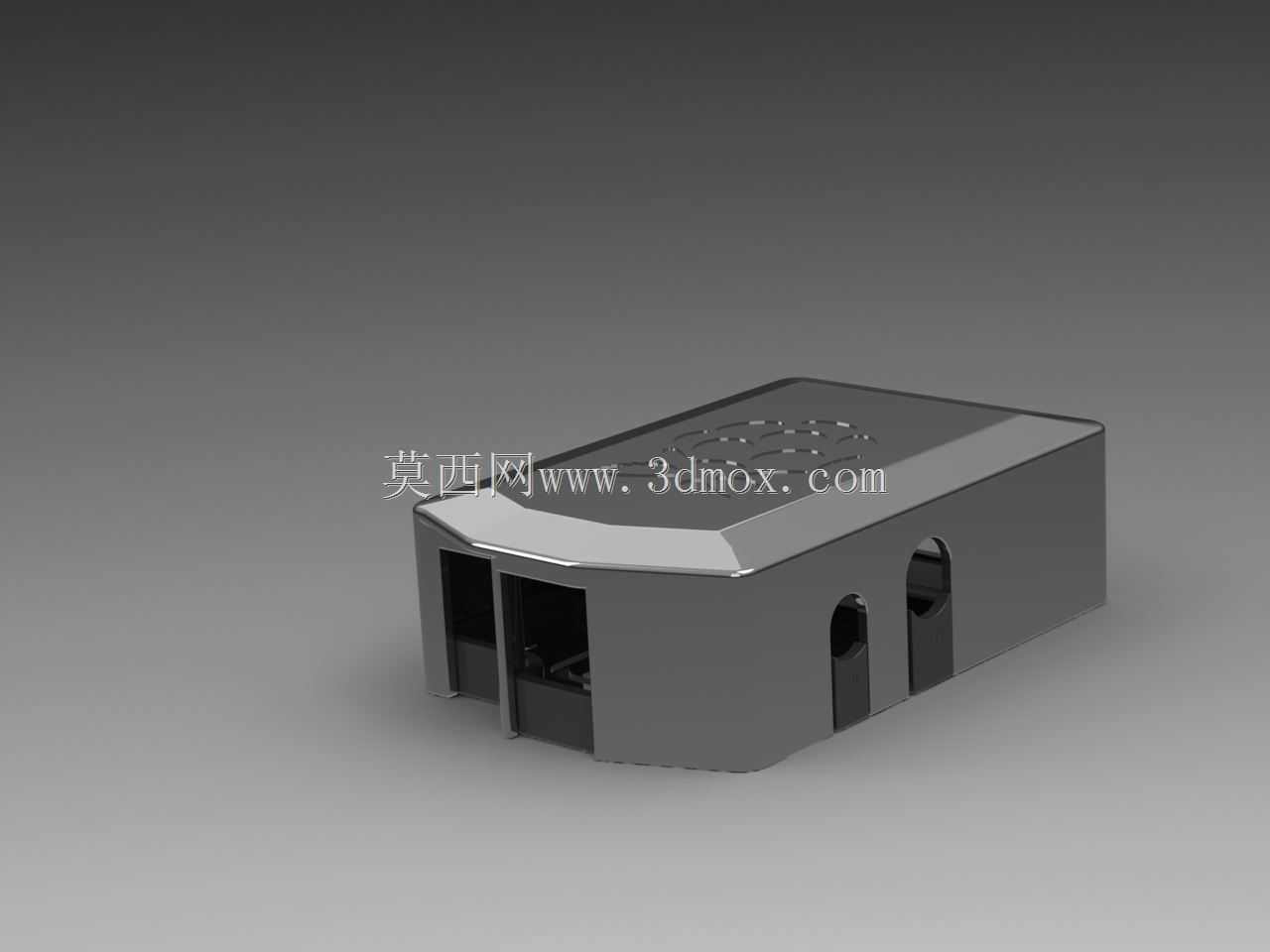

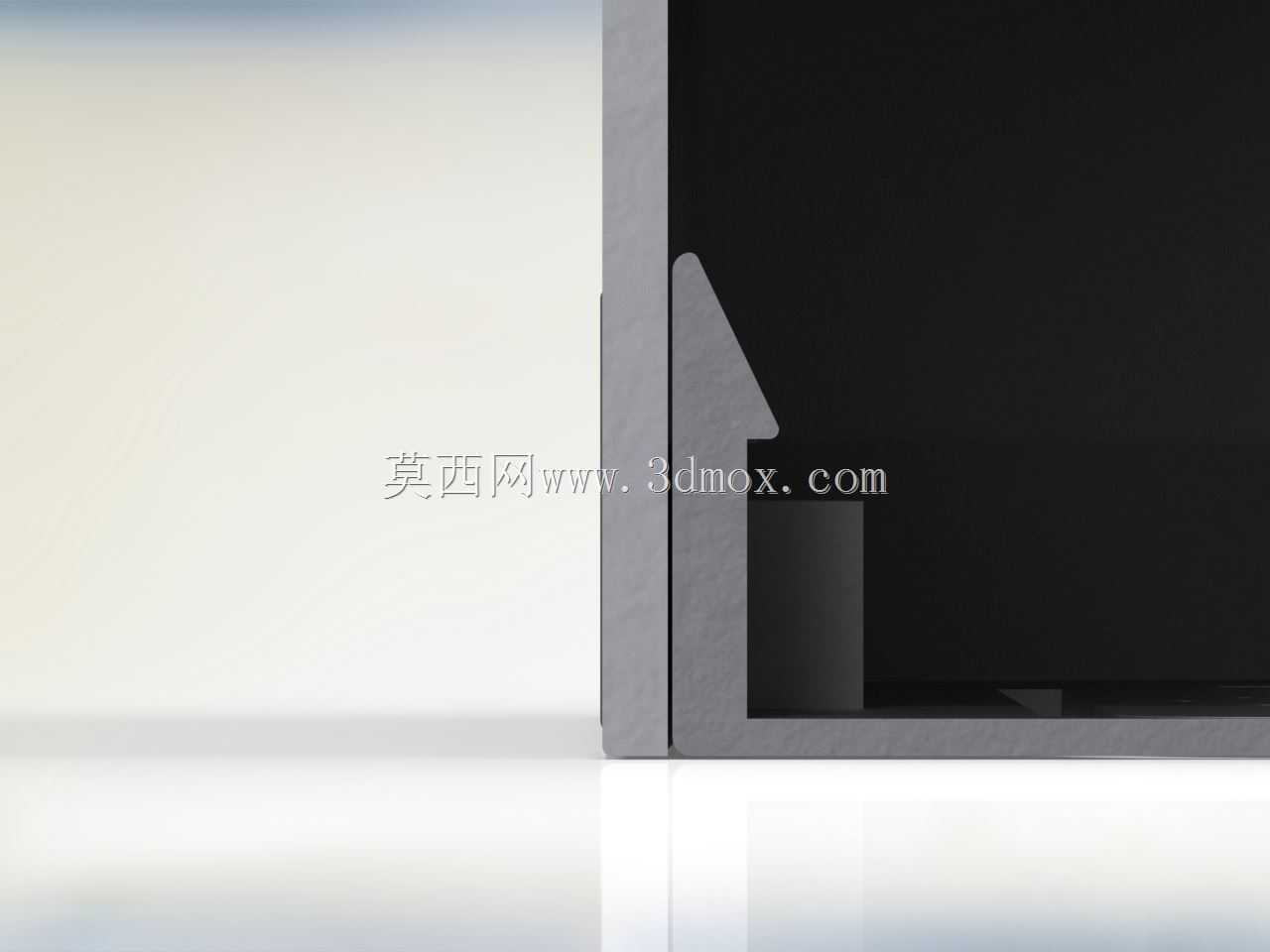

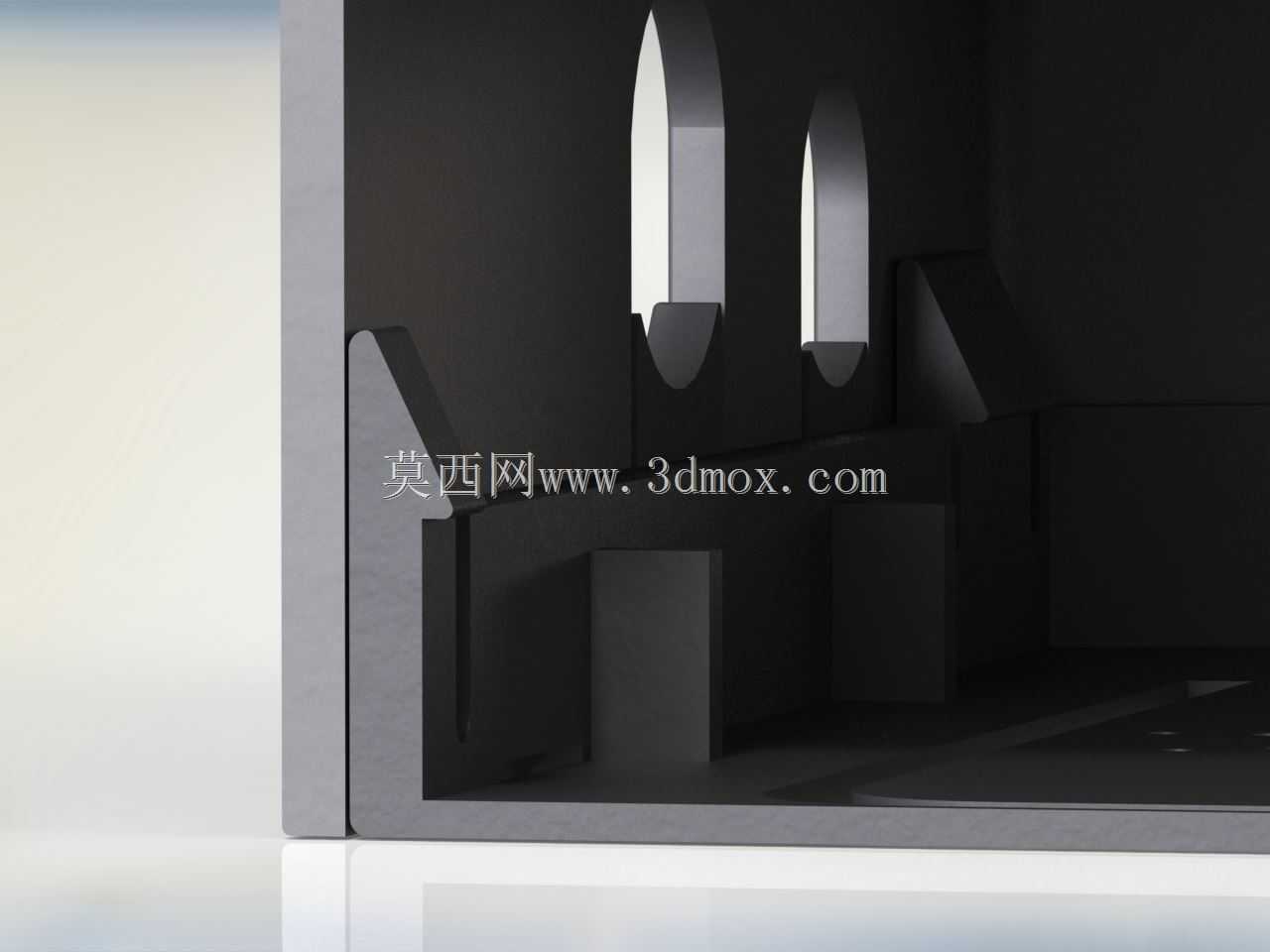

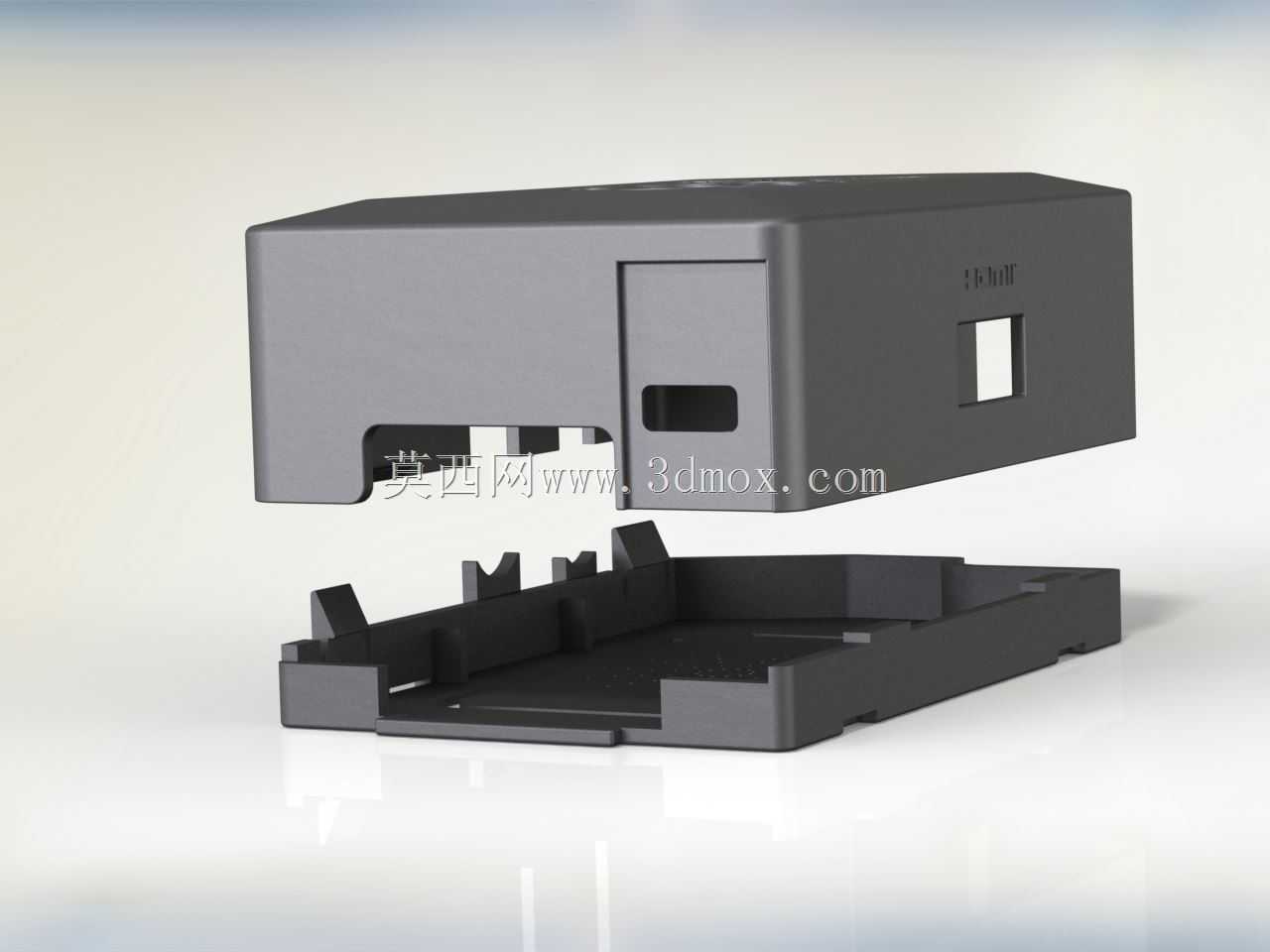

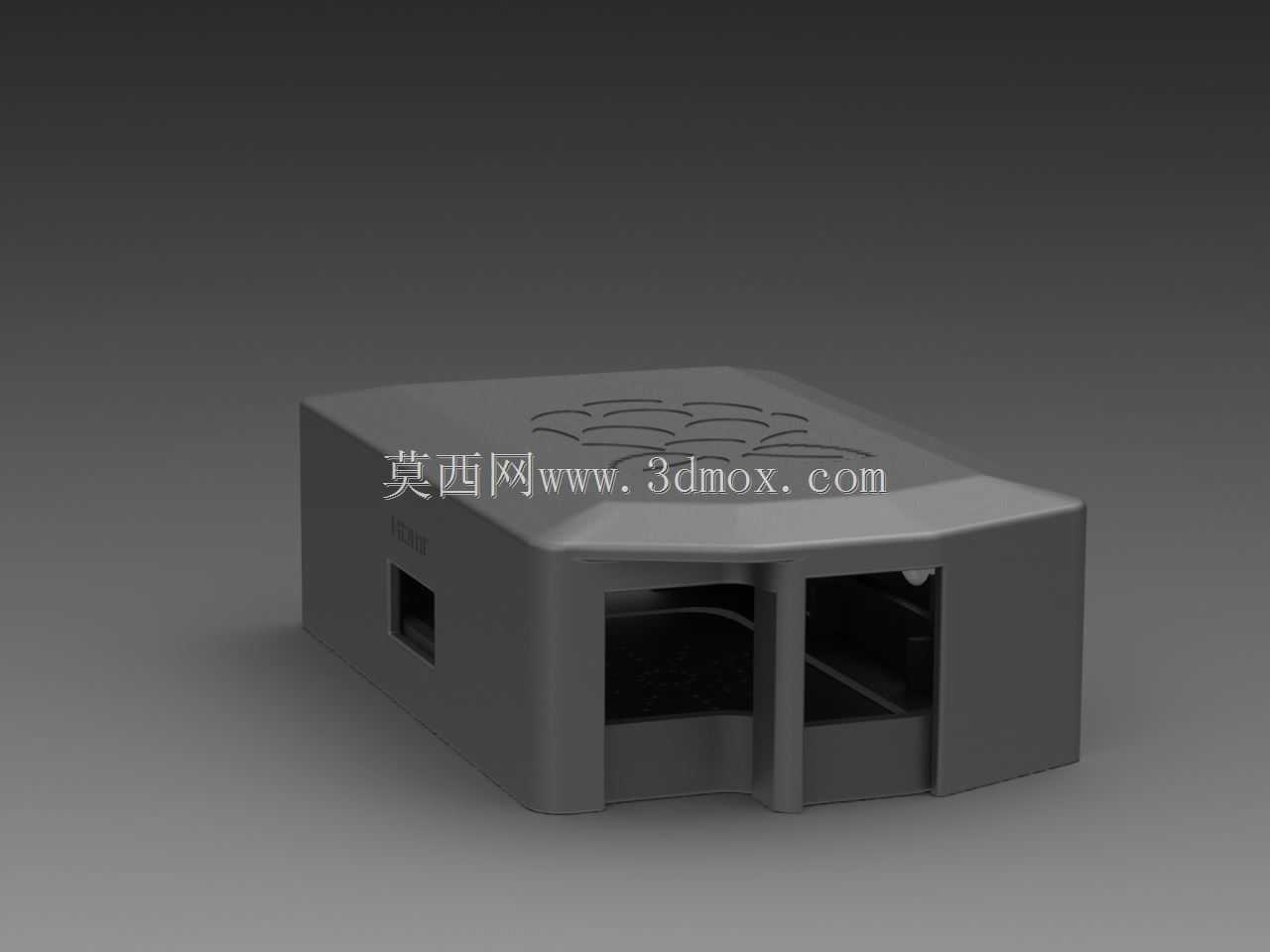

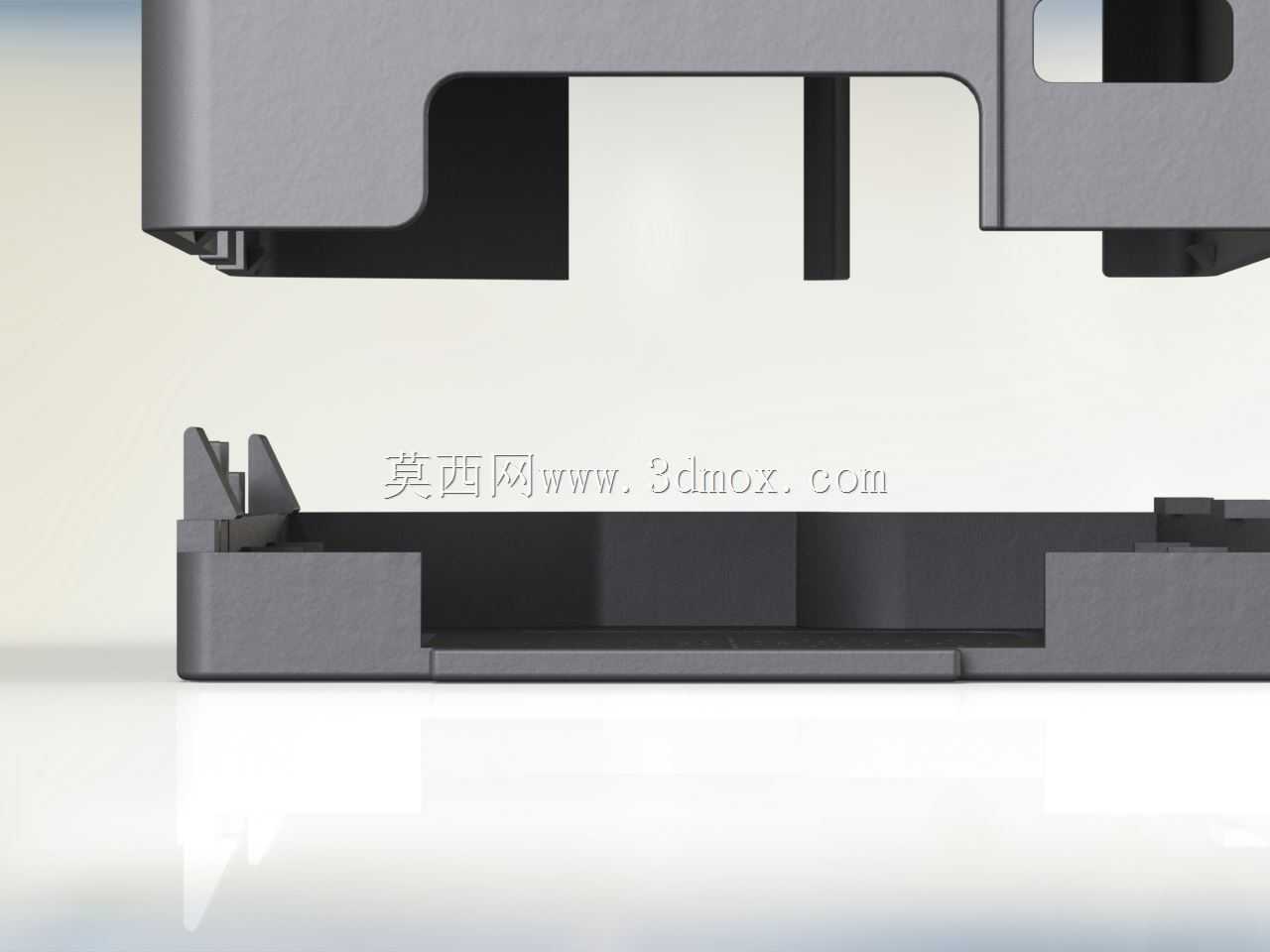

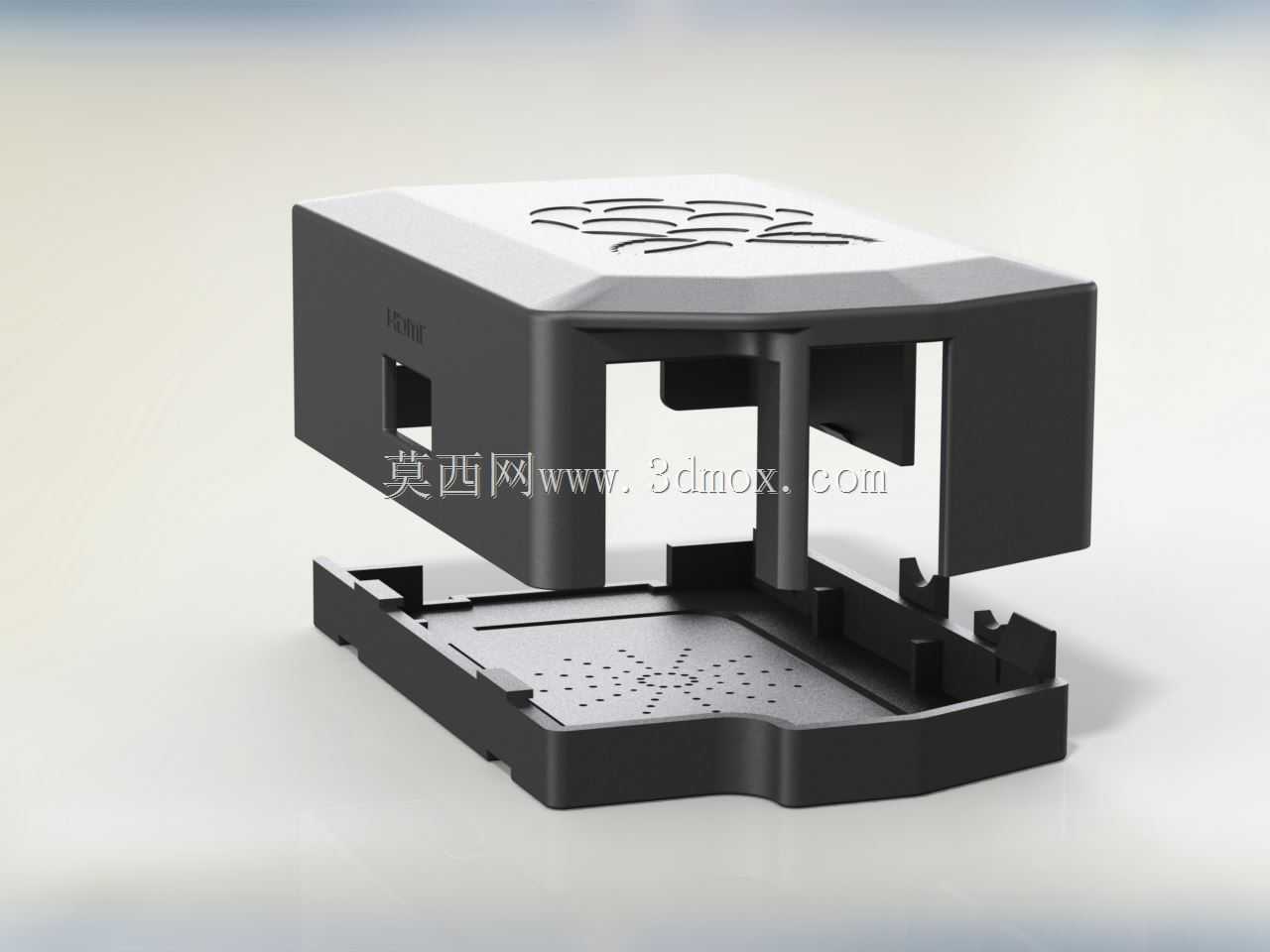

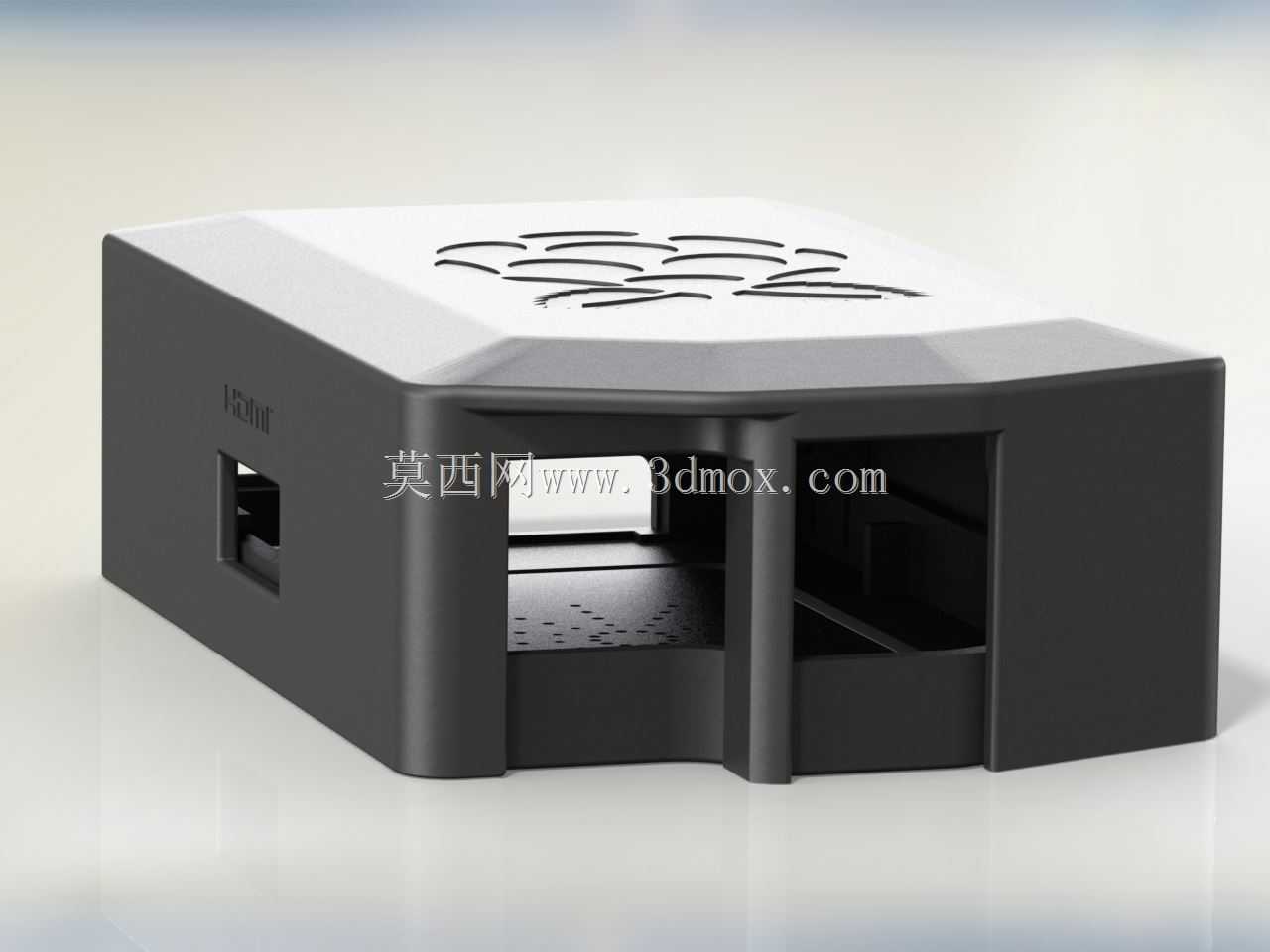

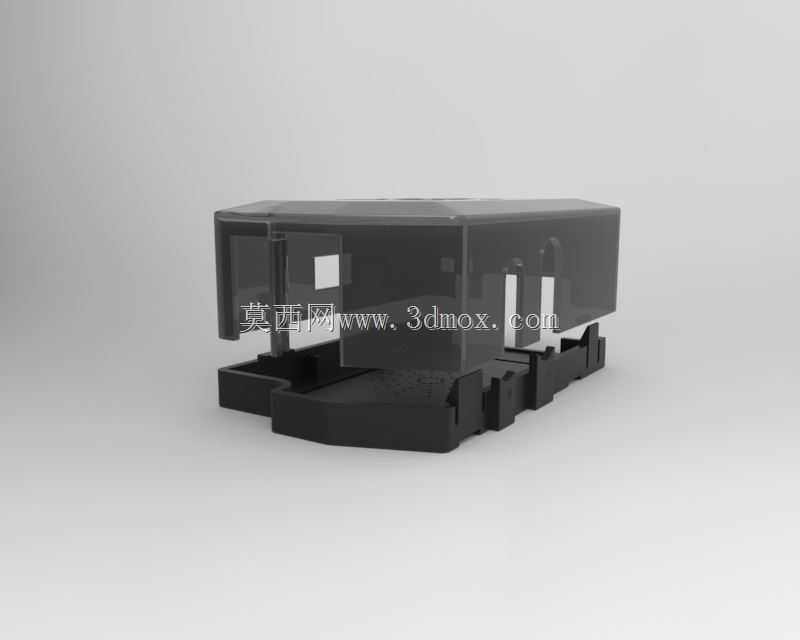

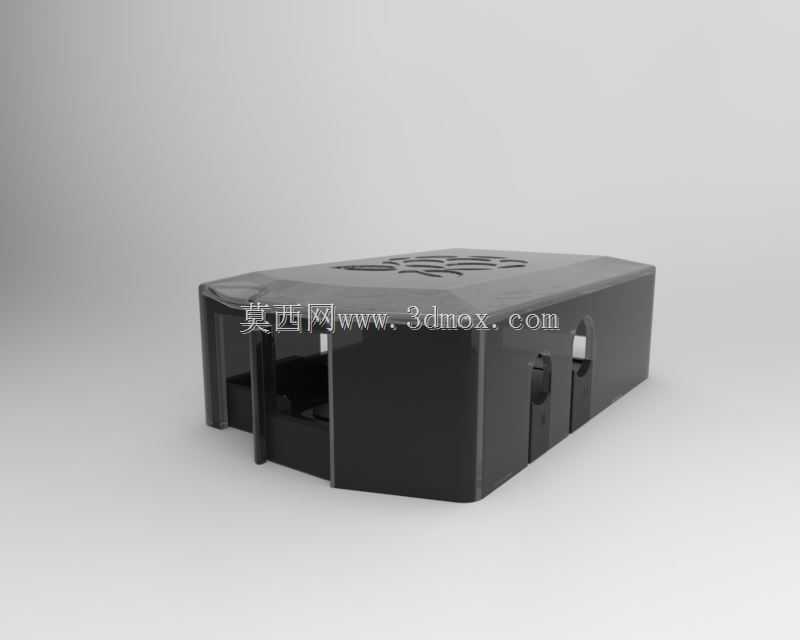

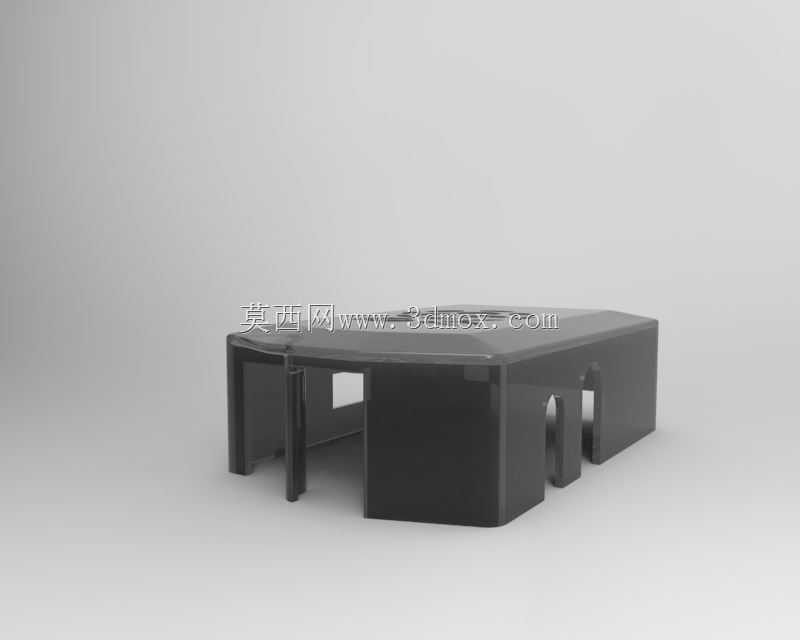

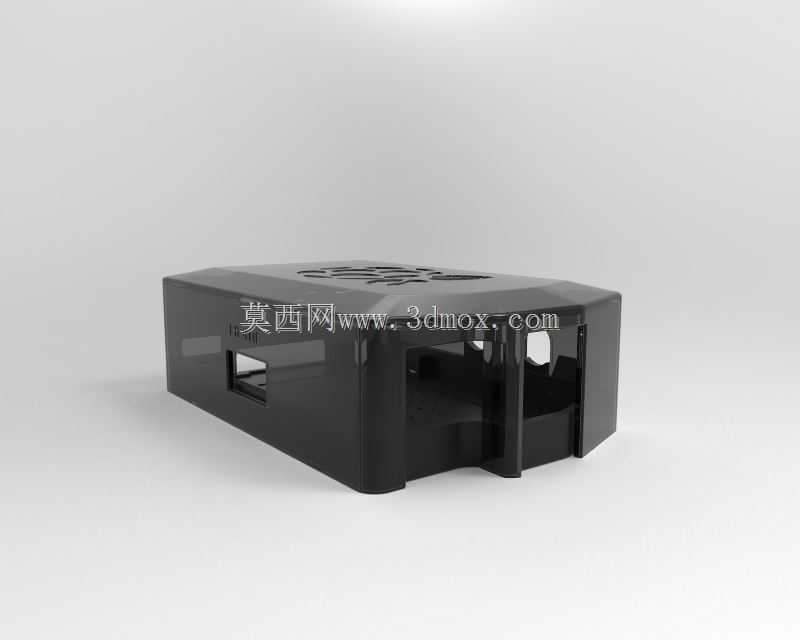

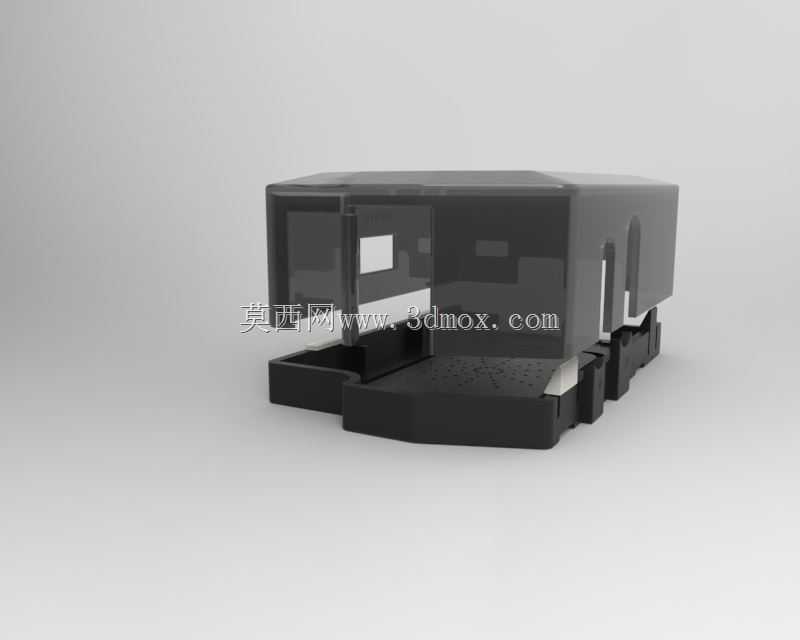

　　考虑到树莓派在高负载运行时的芯片发热问题，壳体上盖对应主控芯片、内存芯片的位置做了格栅式的散热开孔，开孔的宽度控制在2mm以内，既能保证空气流通带走热量，也能避免较大的金属碎屑、杂物从开孔掉入壳体内部造成电路板短路。壳体的上下盖采用卡扣式装配逻辑，不需要额外使用螺丝固定，在需要更换扩展模块、调整接线时可以快速拆开壳体，同时卡扣的结合面做了0.15mm的过盈配合设计，日常使用中不会因为轻微震动出现上下盖松脱的情况。壳体的边角位置全部做了R3的圆角过渡，没有尖锐的棱角，在手持搬运或者安装到设备内部时不会划伤操作人员，也能减少磕碰时的应力集中，避免壳体边角受撞击出现开裂。

　　从尺寸标注的完整性来看，这份设计不仅标注了壳体的整体长宽高外形尺寸，还对每一个接口开孔的位置尺寸、安装柱的高度与孔径、散热格栅的间距、卡扣的配合尺寸都做了清晰的工程标注，不管是采用3D打印做小批量样件制作，还是开模做注塑量产，都能直接参考标注尺寸调整加工参数，不需要二次测绘核对。壳体的壁厚统一设置为1.8mm，对于常用的PLA、ABS等3D打印材料来说，这个壁厚既能保证足够的结构强度，日常拿取、轻度磕碰不会出现变形碎裂，也不会因为壁厚过大造成打印时间过长、材料浪费，对于注塑工艺来说这个壁厚也符合通用塑料件的壁厚设计规范，不会出现注塑时缩痕、填充不满的问题。

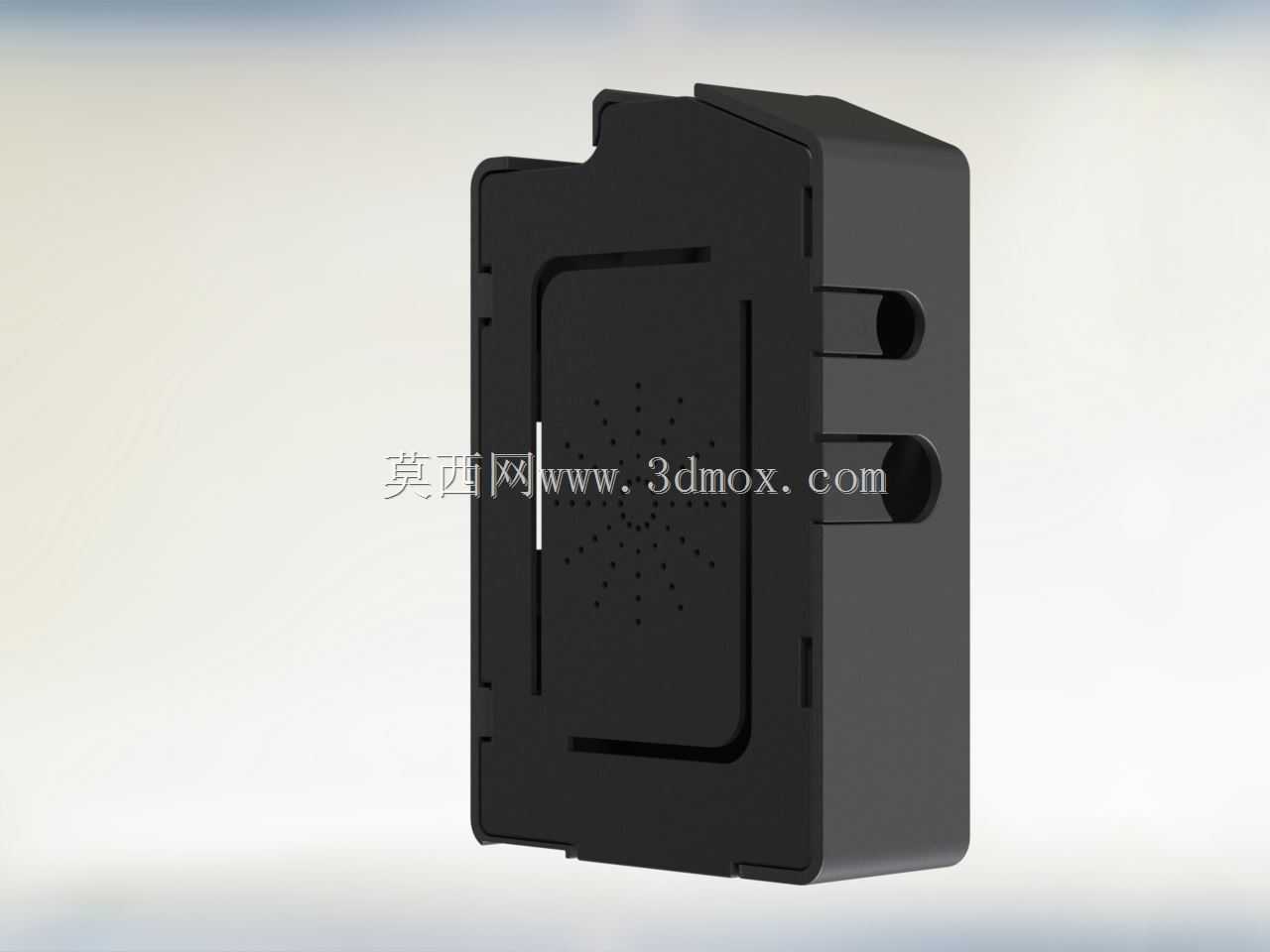

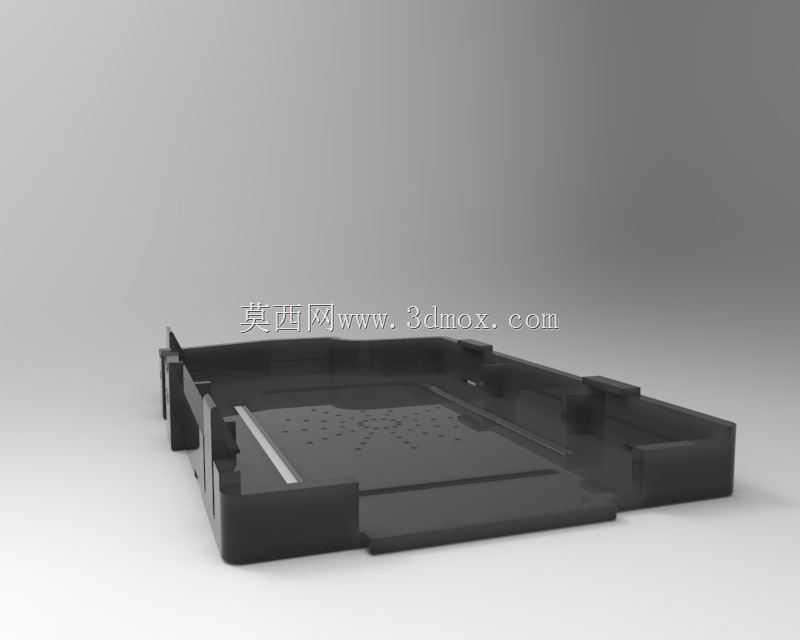

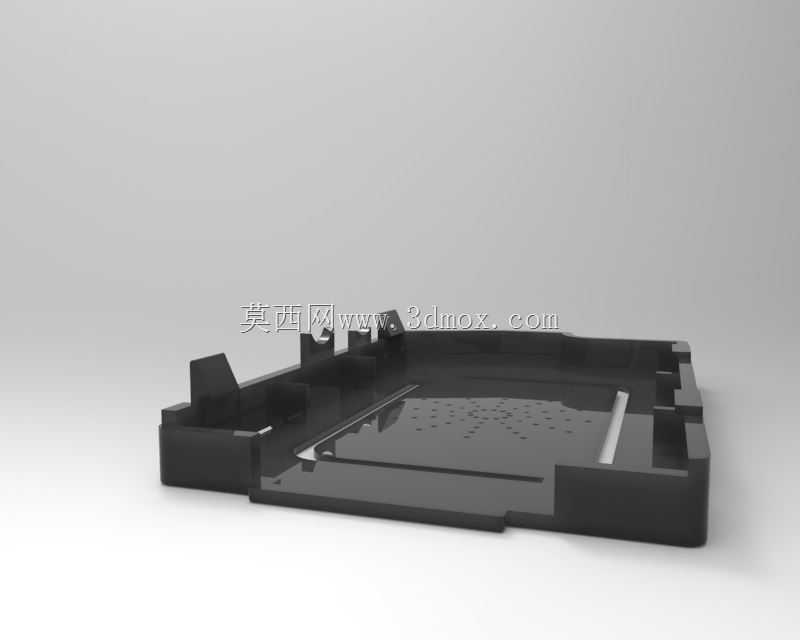

　　在实际装配测试的逻辑中，这款壳体预留了足够的内部空间，除了容纳树莓派本体之外，还能在电路板上方容纳厚度不超过5mm的散热片，不会出现上盖压住散热片导致电路板受力变形的情况。GPIO排针位置的开孔做了通槽设计，不管是直接外接杜邦线，还是安装扩展板引出排针，都不会被壳体挡住，不需要对壳体做额外的裁切修改。壳体底部对应电路板安装柱的位置做了微小的垫高脚，让壳体底部和安装面之间留出1mm的间隙，既可以避免壳体底部直接贴在安装面上影响底部空气流通，也能防止安装面的水渍、潮气直接接触壳体渗入内部。

　　很多同类外壳设计往往只做了外形的仿形，忽略了实际使用中的装配公差、线材插拔空间、散热需求这些细节，要么出现电路板装不进去、接口对不准的问题，要么长期运行因为散热不良导致树莓派降频甚至死机。这款结构设计在完成基础外形建模的同时，把实际工程应用中会遇到的公差配合、使用场景需求都融入到了细节设计里，配套的尺寸标注也完全符合机械制图的规范，不管是嵌入式开发者自己打印使用，还是结构设计师参考做同类电子防护壳体的设计，都有很强的实际参考价值，不需要再针对常见的使用问题做二次修改调整，能直接从模型转化为可用的实体零件。
