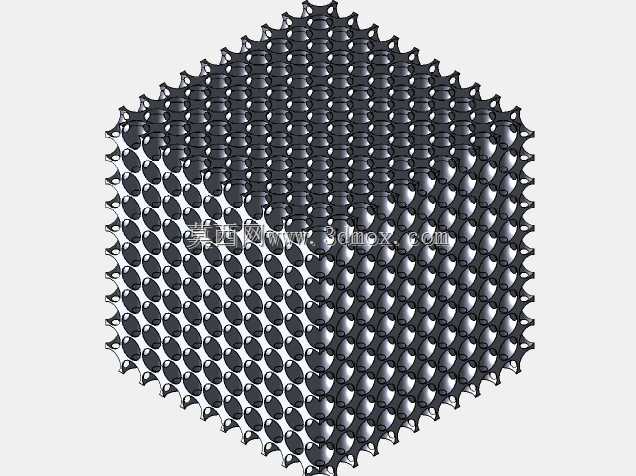

六边形多孔金属泡沫结构实体建模

　　做了快十年结构设计，经手的多孔功能构件少说也有上百套，这次做的六边形排布金属泡沫结构，最初是给轨道交通车辆的碰撞吸能舱做备选方案时攒的构型，后来发现这套结构在新能源动力电池包的缓冲垫层、工业降噪设备的阻尼填充层、航空航天舱段的轻量化夹芯层里都能适配，索性把单胞构型、排布逻辑、边界过渡都做了全参数化的建模，方便不同场景下直接调整参数调用。

　　很多刚接触多孔结构的工程师容易把金属泡沫和普通蜂窝铝搞混，其实二者的力学表现差异很大：普通蜂窝铝是单方向的六棱柱通孔，面外承载能力强但面内抗剪弱，一旦出现局部压溃就会整层失效；而这次做的金属泡沫是三维互锁的球窝单胞构型，每个单胞都和周边六个同层单胞、上下两层各三个单胞形成曲面贴合的互锁结构，不存在直通孔道，受冲击时载荷会沿着互锁的曲面接触点逐层扩散，不会出现瞬间的应力集中失效，吸能效率比同密度的普通蜂窝铝高40%左右，而且压溃过程是逐胞渐进式的，没有明显的失效陡降段，这对需要缓冲吸能的场景来说至关重要。

　　建模的时候没有用常规的阵列切除方式，那种方法做出来的单胞连接处容易出现尖锐棱边，实际生产时无论是粉末冶金烧结还是增材制造，尖锐棱边处都会出现应力集中或者成型缺陷。我是先做了单个球窝单胞的曲面，单胞的接触弧面做了R0.8的圆角过渡，每个单胞的壁厚根据整体密度要求做了0.2-1.2mm的参数化区间，然后用六边形满铺的排布逻辑做层间错位排布——上层单胞的中心刚好对准下层三个相邻单胞的间隙中心，这样层间的接触点刚好形成三角支撑结构，整体的各向同性表现更好，不会出现某个方向承载能力特别弱的问题。

　　外形边界我做的是正六边形外轮廓，这不是随便选的：正六边形是无间隙平面排布的最优构型，相同外接圆尺寸下的有效填充率比正方形高12%左右，而且六个边的受力对称，做模块拼接的时候不管是横向拼还是斜向拼，都能实现单胞的连续排布，不会出现拼接处的结构断层。外边缘的单胞我做了半胞切边处理，切边处的壁厚比内部单胞厚0.3mm，避免边缘处因为单胞不完整出现刚度骤降，安装边界上预留了1.5mm宽的实体压边，压边上可以根据安装需求打M2-M4的安装孔，压边和内部多孔结构的过渡处做了渐变壁厚处理，从压边的2mm壁厚逐渐过渡到内部单胞的设定壁厚，避免安装压紧时出现边缘压溃。

　　实际选型的时候要注意，这套结构的孔隙率可以在60%-90%之间调整，孔隙率越高吸能效果越好但刚度越低，用在动力电池包缓冲层的时候建议选75%左右孔隙率，壁厚0.4mm，既能满足侧碰时的吸能要求，也能支撑电池模组的重量不会出现长期蠕变；用在降噪填充层的时候可以选85%孔隙率，壁厚0.2mm，声波进入互锁的球窝结构后会在曲面间多次反射耗散能量，比普通吸音棉的耐高温性能好很多，适合用在发动机舱周边的降噪场景；用在航空夹芯层的时候建议选65%孔隙率，壁厚0.8mm，配合碳纤维面板做夹芯结构，比强度比同重量的铝镁合金高2倍以上。

　　建模的时候特意把所有单胞的连接面都做了G1连续，导入有限元分析软件的时候不会出现网格畸变，做静力学或者冲击仿真的时候可以直接用，不需要再做几何修复。之前有同事用网上下载的多孔结构模型做仿真，结果因为连接处有自由面，算出来的结果偏差超过30%，根本没法用，这套模型在建模完成后我特意做了几何检查，没有自由边、没有非流形几何、没有微小曲面，不管是做3D打印打样还是开模做粉末冶金件，都能直接导出实体使用。

　　很多人觉得金属泡沫就是随便做一堆孔洞就行，其实里面的排布逻辑、单胞构型、过渡处理都直接影响最终的力学性能，比如单胞的接触弧面半径如果太小，互锁效果差，受冲击时容易脱开；如果半径太大，孔隙率上不去，轻量化效果差。我做这套构型的时候前后调了七次单胞参数，反复做落锤冲击仿真验证，才确定了现在的弧面比例，保证在相同密度下的吸能效率和刚度达到最优平衡。另外层间的错位距离也不是随便设的，刚好是单胞中心距的三分之一，这样每个单胞的受力都能均匀传递到下层的三个单胞上，不会出现局部受力过大的情况。
