立方结构多孔泡沫金属实体建模

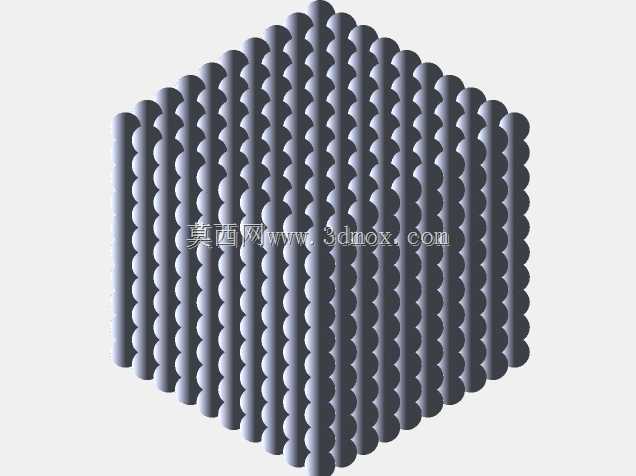

　　本次呈现的立方构型泡沫金属结构，是面向多孔功能材料应用场景完成的参数化实体建模，整个结构以正六面体为基础轮廓边界，内部采用规则排列的圆柱单元交错排布，形成连续贯通的三维孔隙网络，区别于随机发泡的不规则泡沫金属，这种规则立方排布的结构可精准控制孔隙率、比表面积与流体通流路径，在工程应用中具备更稳定的性能一致性。

　　从实际工程用途来看，这类规则结构泡沫金属可覆盖多个细分领域的功能需求：在流体控制阀组的减压阀流道内，可作为整流消能元件嵌入流道腔体，高压流体经过贯通孔隙时会被分割为多股细流，通过孔隙壁面的摩擦与流道折返消耗流体动能，实现出口压力的平稳输出，避免常规减压阀容易出现的压力脉动与啸叫问题；在换热设备中，高比表面积的连续金属骨架可作为强化换热载体，流体在孔隙内形成的湍流边界层可大幅提升换热效率，同时金属基体本身的高导热性可快速实现热量的均布传导，适合紧凑式换热单元的内嵌结构设计；在缓冲吸能结构中，规则排布的圆柱单元在受轴向或径向冲击时可实现逐层渐进压溃，吸能过程的载荷波动远小于随机发泡材料，可用于精密仪器的隔振支撑、重载设备的缓冲限位场景。

　　从设计思路层面，建模过程中首先确定了整体正六面体的安装边界尺寸，所有圆柱单元的直径、中心距、排布层数都经过参数化关联，可根据实际安装空间快速调整整体外形尺寸，无需重新搭建基础特征；圆柱单元之间采用布尔求和实现完全融合，避免了结构连接处的应力集中问题，整个实体模型为连续的单一基体，孔隙部分为完全贯通的连通区域，不存在封闭死孔，可直接导入仿真软件进行流体动力学、结构力学的耦合分析，无需额外进行几何修复。

　　在安装适配性上，该结构的外轮廓为标准正六面体，六个端面均为平整的圆柱端面拼接平面，可直接与阀体内腔、换热腔体的内壁面贴合安装，不需要额外设计过渡连接结构；建模时预留了不同孔隙率的参数调整接口，通过修改圆柱直径与单元中心距的比值，可快速生成孔隙率在60%-90%区间的不同规格结构，匹配不同通流能力、不同吸能强度的使用需求。从结构特性来看，这种规则排布的泡沫金属相比同孔隙率的随机泡沫金属，抗压强度的各向异性偏差可控制在5%以内，不会出现随机结构因局部孔隙缺陷导致的强度短板，在长期受流体冲刷、交变载荷作用的工况下，结构疲劳寿命更易预测；同时贯通的直通孔隙路径相比随机曲折孔隙，流体流经时的压力损失更低，在需要低流阻、高通量的工况下具备明显优势，比如大流量减压阀的整流段、高功率电子器件的散热冷板内嵌结构，都可采用该构型的泡沫金属作为核心功能元件。建模过程中对所有圆柱单元的端面进行了平齐处理，外轮廓不存在突出的不规则特征，可直接采用线切割、增材制造的方式进行加工，模型的几何特征完全适配金属3D打印的工艺要求，不存在小于打印最小壁厚的薄壁结构，也不存在需要额外添加支撑的悬空特征，可直接导出用于加工生产。
