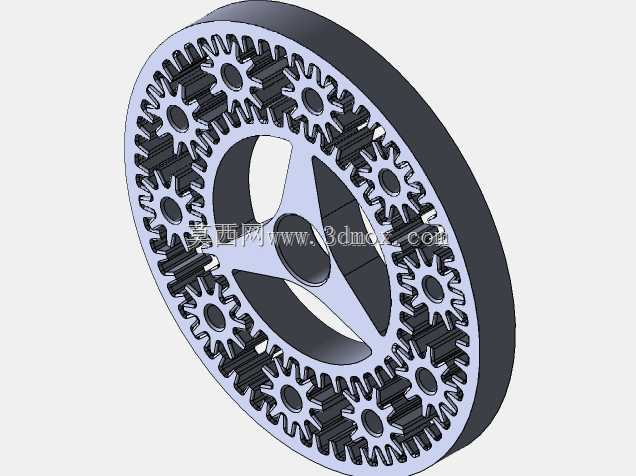

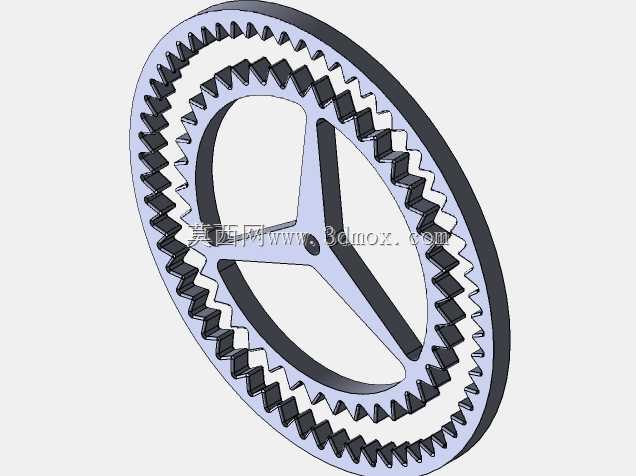

内啮合镂空辐板齿轮结构设计

　　在流体控制类设备的减压调节机构中，动力传递的平稳性直接决定了压力输出的波动幅度，这类应用场景下的传动齿轮往往不需要传递大扭矩，但对传动间隙、转动惯量、运行噪音有较高要求，本次设计的内啮合镂空辐板齿轮正是针对这类工况完成的结构方案。从实际装配边界来看，该齿轮的安装空间位于减压阀阀体的中部腔室，轴向预留的安装厚度仅为齿圈宽度的1.2倍，径向方向需要避让腔室内的调压弹簧、膜片连杆等周边部件，因此在结构设计阶段首先确定了辐板镂空的整体方案，在保证轮齿啮合强度的前提下尽可能削减非受力区域的材料体积，降低零件自身转动惯量，避免调压过程中齿轮因惯性出现过冲，导致输出压力出现超调波动。

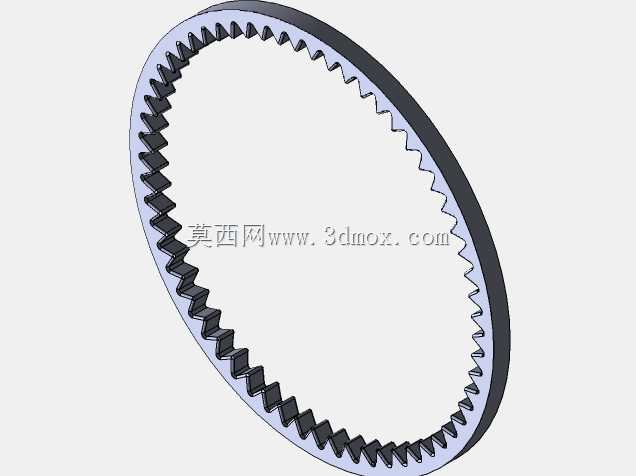

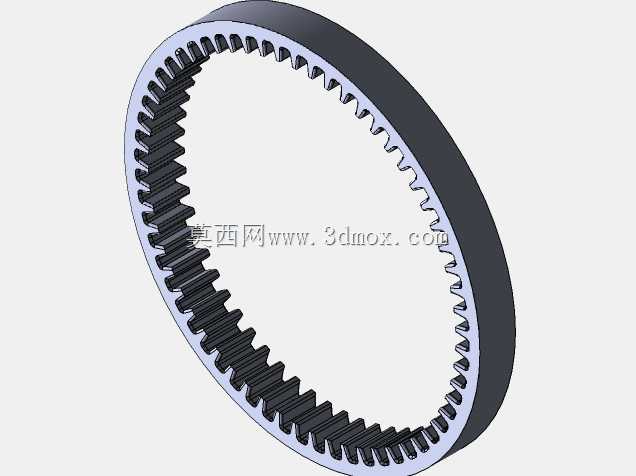

　　齿圈部分采用内齿直齿结构，齿形参数按照标准渐开线齿形设计，啮合侧隙控制在0.02-0.04mm区间，既保证传动过程中不会出现卡滞，也能将回程间隙控制在允许范围内，避免压力调节时出现空程误差。齿圈的外圆为光滑圆柱面，装配时与阀体内腔的定位台阶形成间隙配合，配合公差选用H7/g6，既可以对齿轮的径向位置进行约束，也不会因为配合过紧导致转动阻力增大。齿圈端面上均匀分布的圆形通孔，一方面是为了进一步减轻零件重量，另一方面可以作为工艺孔，在滚齿、插齿加工时用于装夹定位，同时在设备长期运行过程中，腔体内的润滑脂可以通过这些孔实现均匀分布，避免局部润滑不足导致齿面磨损。

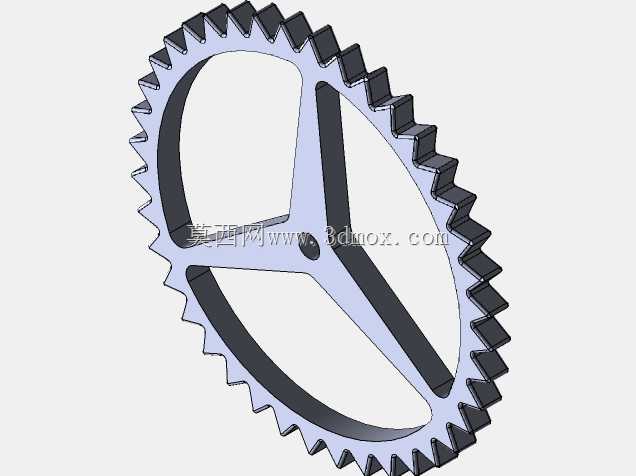

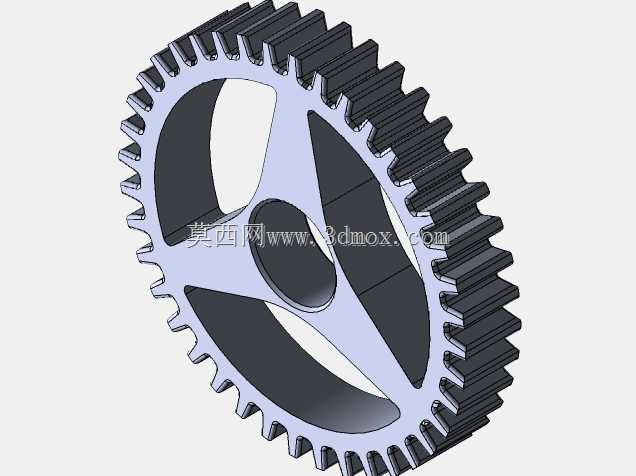

　　辐板部分采用三辐条对称结构，辐条的截面为矩形，从中心轮毂位置平滑过渡到齿圈内侧，过渡位置设计了R3的圆角，避免应力集中导致长期交变载荷下辐条出现疲劳断裂。中心轮毂的内孔为光滑通孔，用于安装支撑轴，孔的表面粗糙度要求达到Ra1.6，保证与支撑轴的配合精度，轮毂端面高出辐板1.5mm，装配时可以通过轴用挡圈实现轴向定位，不需要额外设计定位台阶，简化了支撑轴的加工工序。

　　从实际使用场景来看，这类齿轮除了应用在减压阀的调节机构中，也可以适配到小型自动化设备的分度传动、精密仪器的进给机构中，这类场景的共同特点是传动扭矩不大，但对传动平稳性、零件重量、安装空间有严格限制。在建模过程中，齿形部分通过参数化方程生成渐开线轮廓，再通过阵列完成全部轮齿的创建，保证每个齿的齿形误差控制在建模精度允许范围内；镂空结构的所有边角都做了倒钝处理，避免后续加工、装配过程中出现锐边划伤的问题，同时也能减少热处理过程中的应力集中点，降低零件热处理变形的概率。

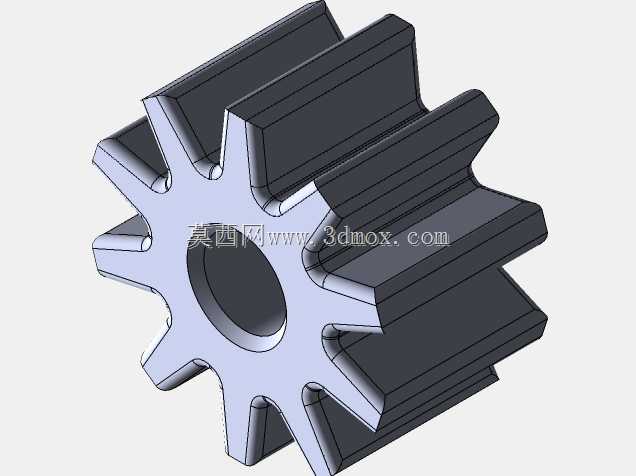

　　在安装适配性上，该齿轮的轴向定位仅依靠轮毂端面的挡圈即可完成，不需要额外的压盖、紧固件等附属零件，整体装配工序简单，拆卸维护时只需要取出轴用挡圈即可将齿轮从支撑轴上拆下，方便后期对齿面磨损情况进行检查，或者在出现故障时快速更换零件。齿圈的内齿与小齿轮的啮合重合度大于1.2，保证传动过程中始终有至少一对轮齿处于啮合状态，有效降低传动过程中的冲击和噪音，适配减压阀这类需要安静运行环境的民用、工业流体控制设备使用场景。
