利弗塔德三级关节机械臂结构设计

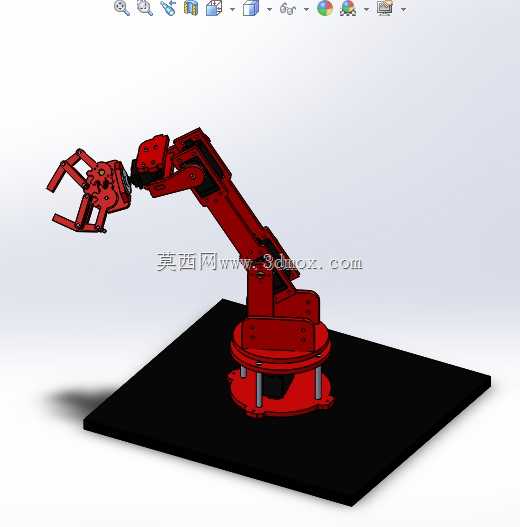

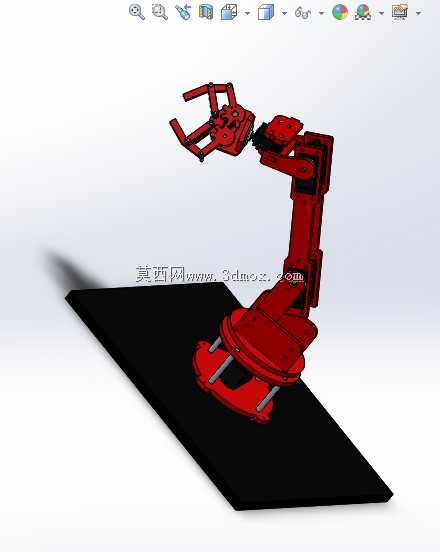

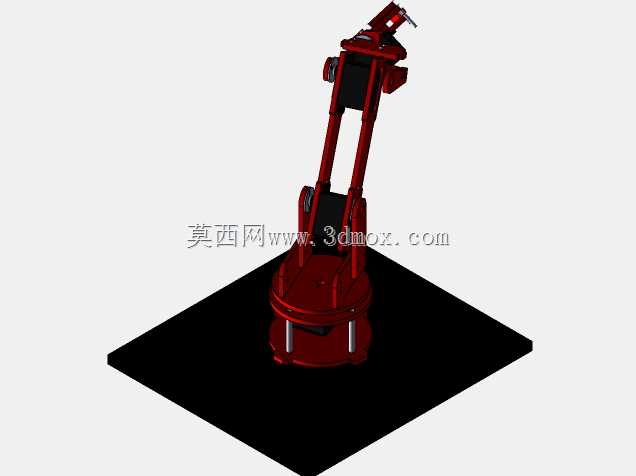

　　这款三级关节串联机械臂的结构设计，核心面向小负载工位的柔性作业需求，在3C电子零部件分拣、教学实训台搭建、小型工件涂胶点胶、实验室物料转运这类场景中适配性极强。从结构布局来看，整机采用经典的串联关节构型，底座通过法兰安装面与配套支架连接，安装边界预留了标准紧固件的装配空间，底部回转关节内置驱动单元安装位，可适配常规舵机或小型伺服电机的安装尺寸，回转范围覆盖水平方向300度以上的作业区间，能够覆盖底座周边环形作业域。大臂与底座的连接关节采用侧置铰接结构，关节处设计了走线槽位，可将驱动线缆、信号线缆从臂体内部空腔穿过，避免外部走线在臂体摆动过程中出现剐蹭、缠绕问题，大臂的俯仰角度范围经过运动学校核，

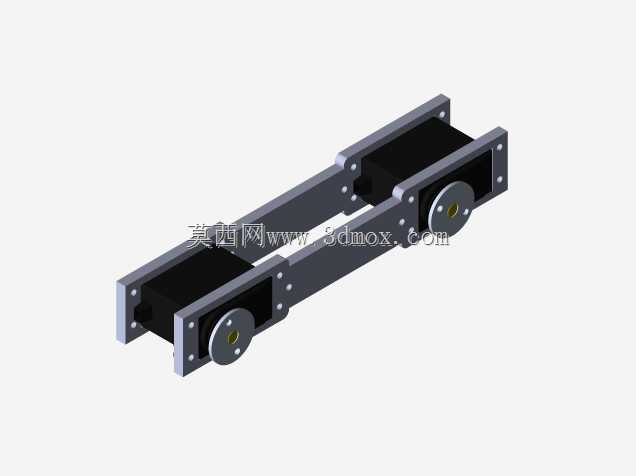

　　可满足从低位取料到高位放料的常规工位高度差需求，臂体截面采用加强筋结构，在控制整体重量的同时保证足够的结构刚性，减少末端负载下的形变挠度。小臂与大臂的连接关节同样采用铰接结构，关节处的限位结构经过干涉校验，在全行程摆动过程中不会与大臂结构、线缆产生碰撞，小臂末端的腕部结构预留了执行器安装接口，可适配夹爪、吸盘、点胶阀等不同类型的末端执行器，接口尺寸匹配通用的小型末端执行件安装标准，无需额外加工转接板即可完成快换。设计过程中优先考虑了装配工艺性，所有铰接孔位均设计了轴承安装位，可适配标准微型深沟球轴承，减少关节转动的摩擦阻力，同时保证关节的回转精度，臂体的各个拼接面均设计了定位止口，装配时无需反复调整即可保证各关节的同轴度要求，

　　降低装配难度。从安装边界来看，底座安装孔位采用环形均布设计，可适配不同规格的安装台面，整机在完全伸展状态下的作业半径覆盖常规小型工位的操作范围，收缩状态下占用空间极小，可集成在桌面级实训设备、小型自动化生产线的工位单元中。关节处的驱动件安装腔预留了足够的散热空间，长时间连续运行时不会出现驱动件过热的问题，臂体的所有棱角位置均做了倒圆角处理，避免作业过程中剐蹭操作人员或周边设备，符合小型工业设备的安全设计要求。在运动逻辑上，三个关节的运动解耦经过初步校核，各关节的运动范围组合后可覆盖常规作业所需的全部位姿，末端执行器的姿态调整范围可满足平面取放、倾斜涂胶等常见作业动作的需求，结构件的壁厚设计兼顾了3D打印加工与机加工的工艺要求，

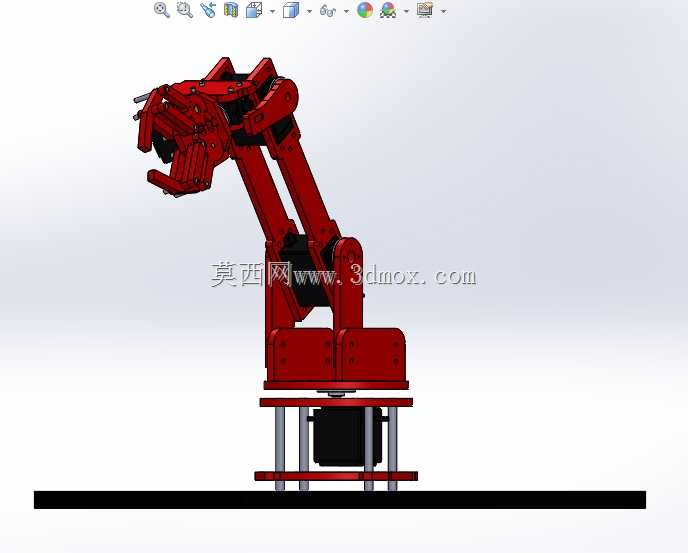

　　无论是采用PLA、ABS材料做原型件验证，还是采用铝合金材料做正式量产件，都无需对结构做大幅修改。底座下方的支架结构采用立柱支撑形式，既抬高了臂体的安装高度，扩大了垂直方向的作业范围，也为底座下方的驱动控制板、接线端子预留了安装空间，整体结构紧凑，没有冗余的设计部分，每个结构特征都服务于功能需求，比如臂体上的减重槽在减少材料用量的同时，也可作为线缆的辅助固定位，关节处的凸台结构既作为轴承的轴向定位面，也可作为限位块的安装面，实现一特征多用。
