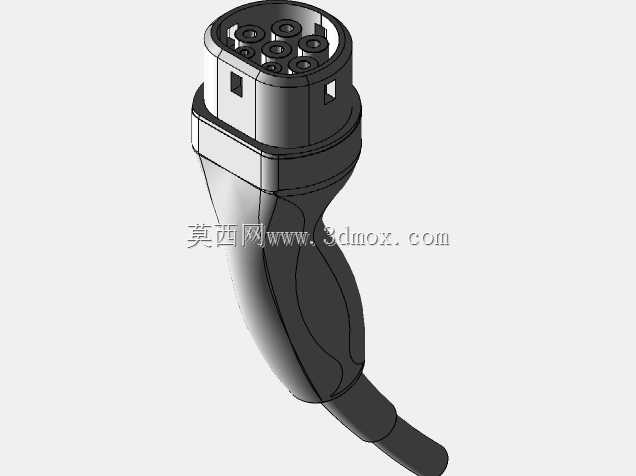

适配特斯拉的Type2充电枪公接头结构设计

　　在新能源汽车补能场景中，交流充电接口的结构可靠性直接决定用户日常使用的体验与充电安全，这款适配Type2标准的公接充电头，核心是针对特斯拉车型的端口开启操作逻辑做了手柄结构的适配优化，打破了常规充电枪操作时需要额外借助端口开启工具的使用痛点。从实际使用场景来看，这类充电接头主要应用于家用交流充电桩、公共交流充电场站的配套线缆端，日常使用中需要反复经历插拔操作、户外温湿度变化、线缆拖拽受力等多重工况，因此结构设计上首先要满足接插端的同轴度精度要求，公头端的7个导电插针按照Type2标准的相位、接地、信号触点排布做定位基准设计，插针根部做了防错位的凸台结构，避免用户斜插导致的插针弯折、接触不良问题。

　　手柄区域的人机工程设计是这款结构的核心优化点，区别于常规Type2充电枪的平直握持结构，这款手柄在握持区做了内凹的曲面贴合设计，握持区域的包覆层做了防滑纹理的结构预留，用户单手握持时手指自然贴合曲面，施力方向刚好对准充电端口的插拔轴线，不需要额外调整手腕角度就能完成插拔动作，同时针对特斯拉车型充电端口的锁止开启逻辑，在手柄的拇指操作区域集成了端口解锁的触发结构，用户握持手柄时拇指自然落在触发按键位置，按下按键的同时即可同步完成车辆端口锁止解除与充电头的拔出动作，不需要像常规充电枪那样先找解锁按键再调整握持姿势，大幅减少了操作步骤。从安装边界来看，公头接插端的外径尺寸严格遵循Type2接口的标准公差范围，

　　插入车辆端充电口时的配合间隙控制在0.2mm以内，既保证插拔过程顺畅无卡滞，又能避免间隙过大导致的雨水、灰尘进入接插区域；手柄尾部的线缆连接位置做了防弯折的应力分散结构，线缆出线方向与手柄轴线呈15度夹角，符合用户日常插拔时的线缆自然下垂角度，减少线缆根部反复弯折导致的内线断裂风险，防弯折结构的长度覆盖了线缆出线后120mm的区域，这个区间是日常使用中线缆弯折频率最高的位置，通过渐变硬度的结构设计，从手柄端的硬支撑逐步过渡到线缆的软质护套，避免硬软交接位置出现应力集中断裂。接插端的内部结构做了分层隔离设计，强电导电插针与信号通讯触点之间设置绝缘隔离筋，隔离筋的高度超出插针端面3mm，即使插拔过程中出现电弧，

　　也会被隔离筋阻挡不会波及信号触点，保证充电过程中的通讯信号稳定；插针的接触端采用鼓形接触结构，插入母端后接触面积比常规圆柱插针提升40%左右，大电流充电时的接触电阻更低，发热量更小，长时间满负荷充电时接插端的温升控制在安全阈值以内。手柄外壳采用上下扣合的装配结构，扣合位置设置在手柄的侧面非握持区域，扣合边做了错位防水结构，装配完成后接缝位置的防水等级可以达到IP54，满足户外使用时的防雨淋要求；内部的线缆固定位置设置了两道压线结构，第一道是硬塑材质的压线扣，将线缆的外护套牢牢压紧在手柄壳体上，承受拖拽时的拉力，避免拉力传递到内部接线端子位置导致接线松脱，第二道是软质的密封胶圈，包裹在线缆外护套与壳体的交接位置，阻挡水汽从线缆进线位置进入壳体内部。在建模过程中，所有配合面都做了拔模角度处理，接插端的外观面拔模角度设置为1.5度，既满足注塑生产的脱模要求，又不会影响接插时的配合精度；手柄握持区域的曲面通过曲率连续的曲面构建，避免出现棱角导致握持硌手，曲面的曲率变化完全贴合成年人手掌握持时的自然弧度，长时间握持操作也不会出现明显的压痕。针对日常使用中可能出现的跌落情况，接插端的最外圈设置了一圈缓冲凸台，当充电头意外跌落时，缓冲凸台先接触地面，吸收冲击能量，避免内部插针受冲击出现移位；手柄尾部的防弯折结构也做了加厚处理，跌落时即使尾部先着地，也不会出现壳体开裂的问题。
