磷酸铁锂电池组专用防护存储箱体

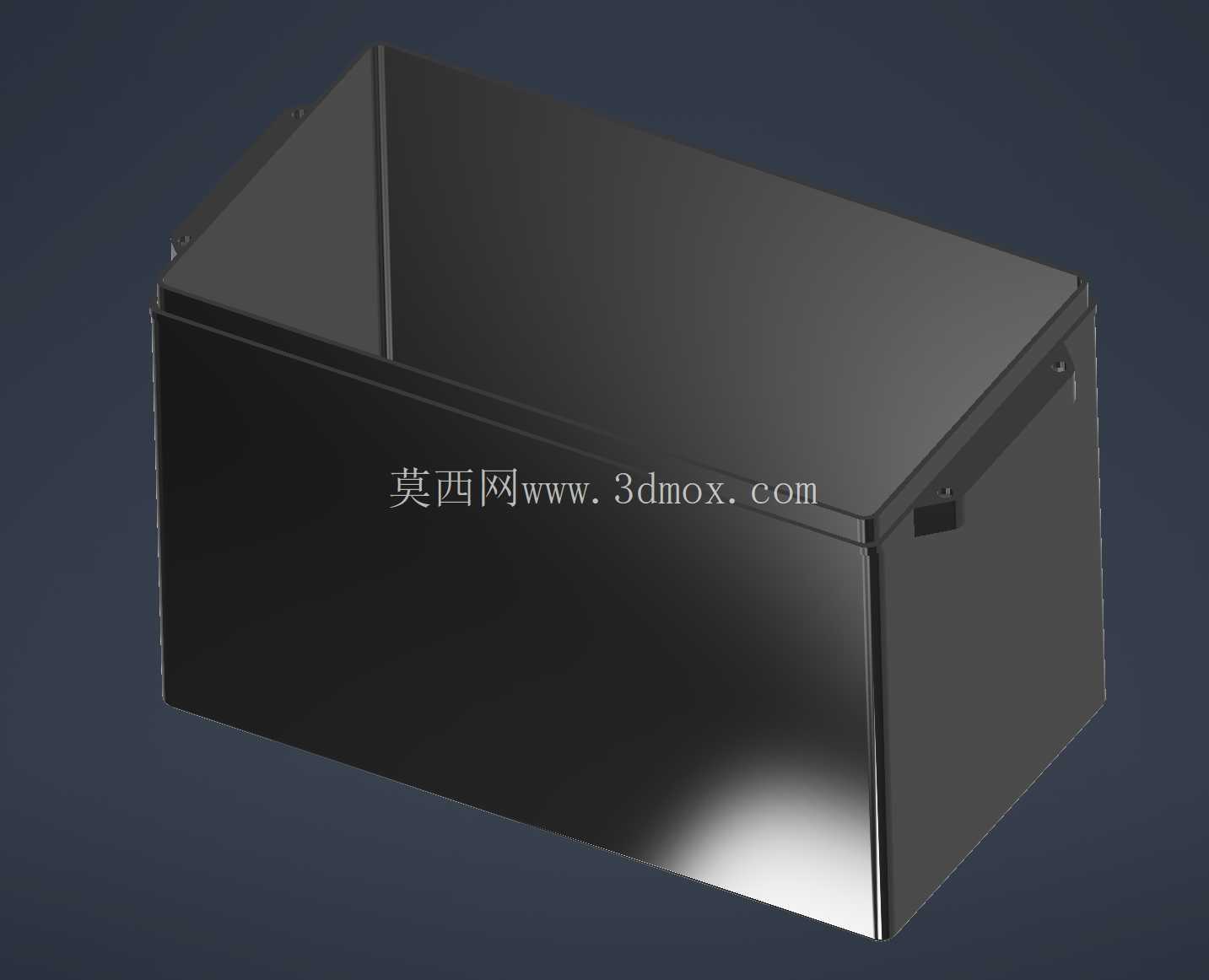

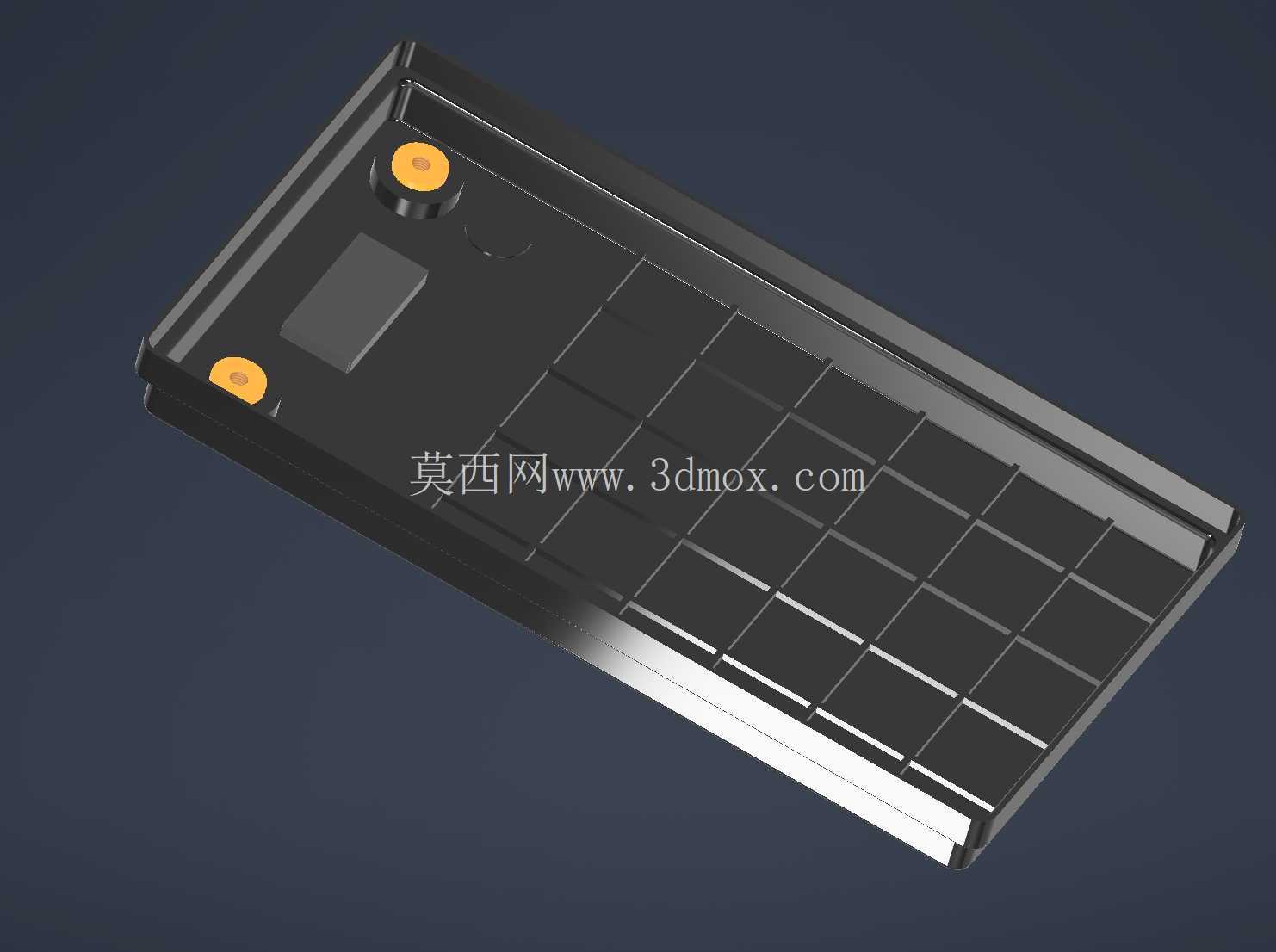

　　在分布式储能、后备电源、低速电动车动力配套等场景中，磷酸铁锂电池的成组防护一直是结构设计环节的核心考量点，这款适配4节280Ah方形磷酸铁锂电芯的存储箱体，正是针对这类大单体电芯的成组安装需求开发的结构件。从实际工程落地的角度看，这类箱体首先要解决的是电芯排布后的空间利用率问题，345mm×190mm×245mm的外形尺寸，刚好匹配4节280Ah电芯并排堆叠后的占用空间，箱体内部预留的电芯定位槽，可以直接卡入对应规格的方形电芯，不需要额外增加定制化的电芯固定支架，减少成组环节的零件数量，降低装配复杂度。

　　箱体两侧设计的内嵌式提手结构，是考虑到整箱满电状态下重量较大，搬运过程中需要可靠的受力点，提手位置做了内凹处理，不会额外占用箱体的外部安装空间，在多箱并排安装到储能机柜或者设备舱内部时，相邻箱体之间可以紧密贴合，不会因为外凸的提手产生间隙浪费安装空间。箱体顶部的接口区域做了分区设计，正负极主接线端子、状态指示灯、通讯接口分别布置在不同的区域，接线时可以避免不同功能的线缆互相干扰，端子周围的凸起防护边，能够防止安装过程中工具意外滑落造成的端子短路问题，同时顶部的盖板和箱体主体之间做了止口结构，配合密封胶条可以达到基础的防尘防溅水效果，适配室内储能、车载安装等非极端暴露的使用场景。

　　从设计思路上看，这款箱体没有采用复杂的拼接结构，主体采用一体化的壳体设计，减少了结构连接点，整体的结构强度更高，在电芯发生轻微鼓胀的时候，箱体侧壁可以提供足够的约束，避免电芯移位造成的连接片拉扯断裂。箱体的壁厚经过针对性的校核，在满足结构强度要求的前提下尽可能控制整体重量，不会因为壳体过厚造成不必要的材料浪费，同时壳体内部的棱角位置都做了圆角过渡，避免电芯安装过程中棱角刮破电芯外层的绝缘膜，造成绝缘隐患。在安装边界上，箱体底部预留了标准的安装固定孔位，可以直接通过螺栓固定在设备安装面或者储能机架上，固定孔位的间距符合常规储能设备的安装孔位规范，不需要额外做转接板就可以完成固定，适配性更强。

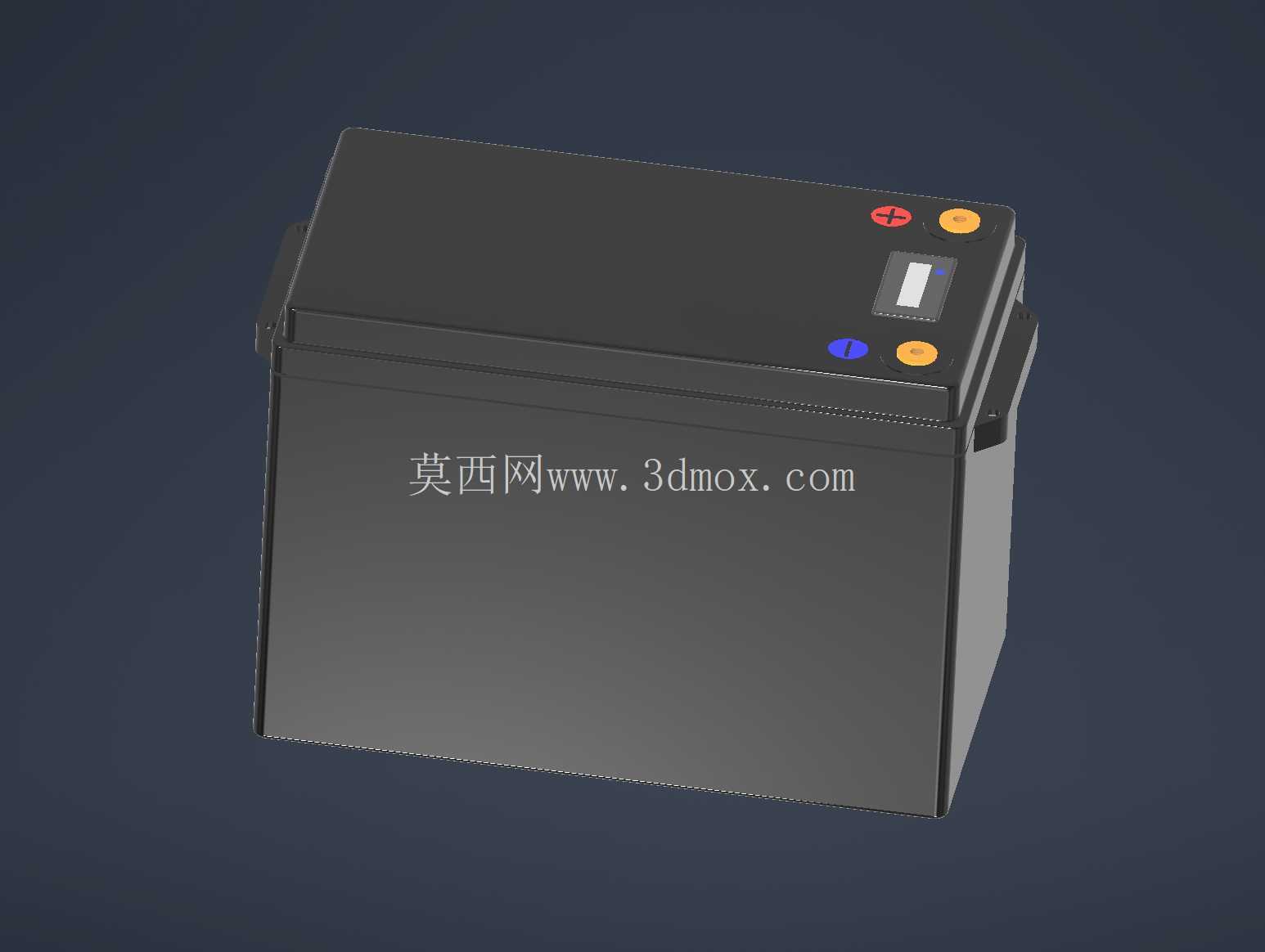

　　日常使用过程中，顶部的状态显示窗口可以直接观察电池组的剩余电量、工作状态，不需要打开箱体盖板就可以完成基础的状态排查，减少运维过程中的操作步骤。这类存储箱体的设计核心，是在有限的空间内完成电芯的可靠承载、防护，同时兼顾装配、运维的便捷性，不需要多余的装饰性结构，所有的结构设计都围绕实际使用中的需求展开，不管是用于家庭储能系统的电池组搭建，还是工业设备的后备电源配套，或是低速电动车的动力锂电池组封装，都可以直接套用这款箱体的结构完成成组，大幅缩短结构开发的周期，减少开模或者定制结构件的成本。在结构建模过程中，这款箱体的所有配合尺寸都做了公差预留，电芯安装槽的尺寸比电芯标称尺寸预留了合理的装配间隙，既不会因为间隙过大造成电芯晃动，也不会因为间隙过小导致电芯装配困难，盖板和箱体的配合止口也预留了密封胶条的安装空间，装配后可以达到稳定的防护效果，接线端子的安装孔位也匹配常规的大电流接线端子尺寸，不需要额外打孔修改就可以直接安装标准件。
