迷你国际象棋骑士棋子立体结构

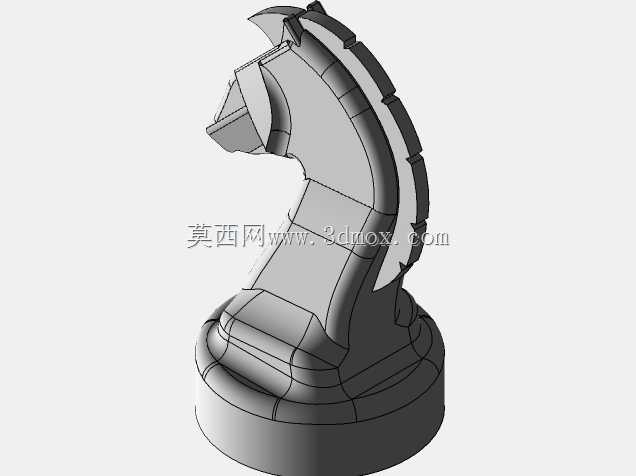

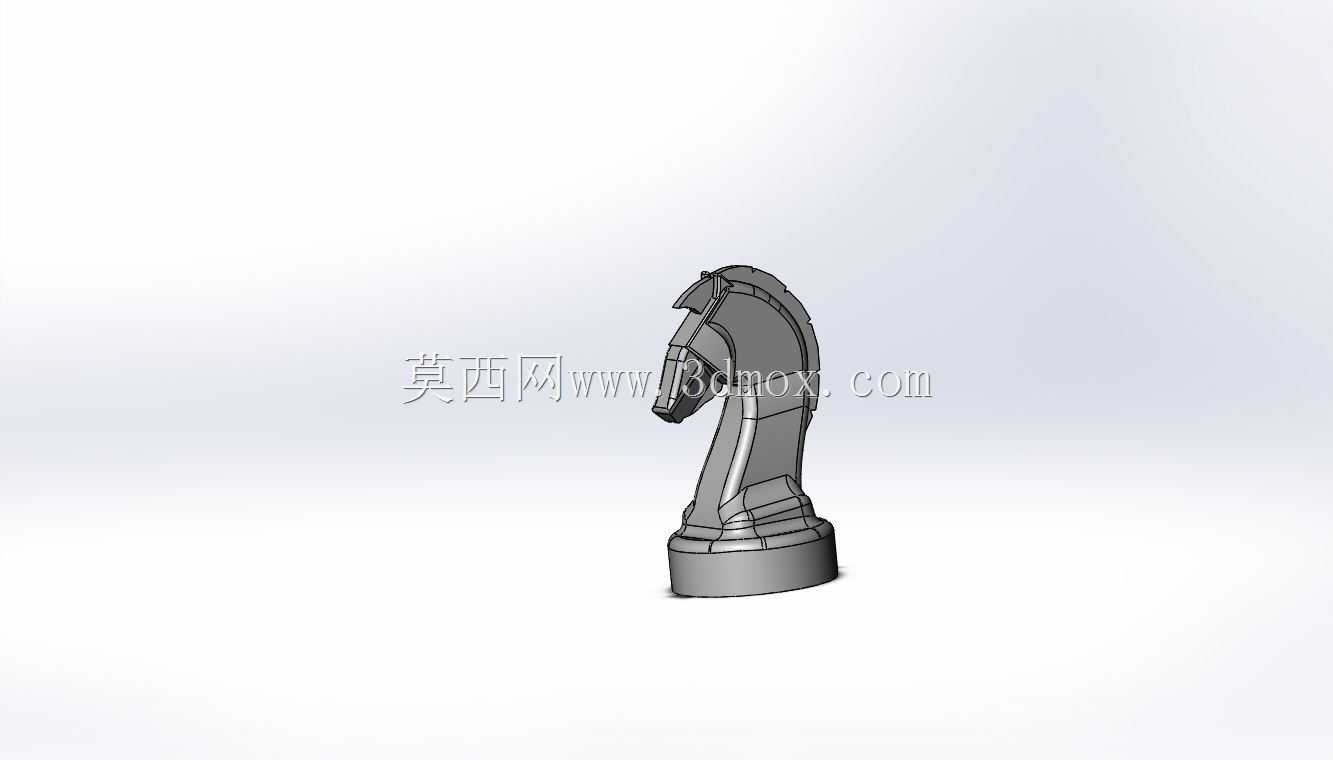

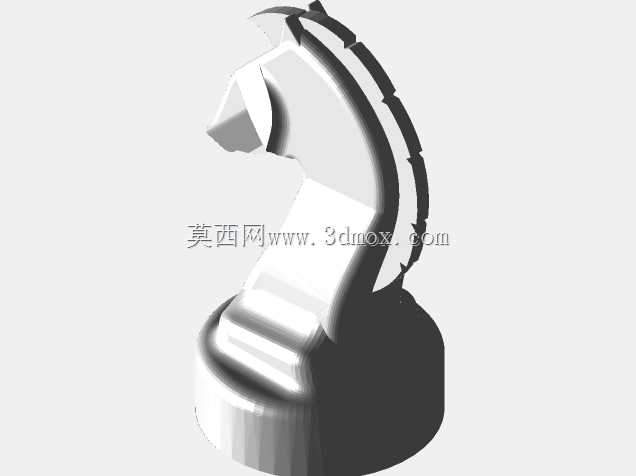

　　这款棋子整体高度约3英寸，也就是76毫米左右，属于缩小比例的桌面棋具配件，适配常规便携国际象棋套装的尺寸搭配需求，也可单独作为桌面装饰摆件、3D打印手办原型使用。从结构设计来看，棋子分为马头造型主体与圆柱形底座两个核心部分，底座直径控制在22毫米左右，高度约12毫米，平整的底面能够保证棋子放置在棋盘、桌面等平面时具备足够的稳定性，不会因为重心偏高出现倾倒问题，日常拿取移动时也能保持平稳的放置状态。马头部分的造型还原了国际象棋骑士棋子的经典轮廓，从脖颈处的曲线过渡到头部的轮廓线条，都做了均匀的壁厚处理，整体壁厚保持在2.5毫米到3毫米之间，不管是采用注塑加工、树脂3D打印还是PLA熔融沉积打印，都能避免出现壁厚不均导致的缩痕、

　　填充不足或者打印翘边问题，不需要额外添加支撑结构就能完成成型，降低后续加工的后处理工作量。设计过程中特意对所有的棱角位置做了R0.5到R1的圆角过渡，一方面是还原传统木质、石质国际象棋棋子的温润触感，避免尖锐棱角在日常使用中划伤使用者，尤其是适配儿童使用的棋具场景时，能够有效降低磕碰受伤的风险；另一方面圆角过渡也能减少注塑生产时的应力集中问题，提升零件的结构强度，避免长期使用后出现棱角崩裂的情况。从应用场景来看，这款模型除了作为常规棋具配件生产的原型之外，还可以适配文创周边开发场景，比如作为主题咖啡馆的桌面装饰、棋类培训机构的教学展示道具、潮玩手办的基础改型原型，甚至可以通过调整尺寸比例，做成钥匙扣挂件、

　　冰箱贴等小型文创产品的结构原型。在建模逻辑上，整体采用曲面建模加实体加厚的思路完成，马头部分的曲面通过样条曲线勾勒轮廓后放样生成，保证曲面的顺滑度，没有突兀的折角，后续做表面处理比如喷涂、电镀、木纹转印的时候，都能获得均匀的表面效果，不会因为曲面曲率突变导致涂装积漆或者转印褶皱。底座与马头的连接位置做了1毫米的过渡圆角，避免两个部分连接位置出现应力集中，哪怕是采用脆性较大的树脂材料打印，也不会在轻微磕碰的时候出现连接位置断裂的问题。棋子的整体重心经过测算，落在底座中心轴线上，距离底面约28毫米的位置，较低的重心位置进一步提升了放置稳定性，哪怕棋盘受到轻微的碰撞晃动，棋子也不会轻易倾倒，符合棋类产品实际使用中的稳定性要求。

　　针对不同的加工工艺，模型的结构也预留了足够的调整空间，比如如果采用金属压铸工艺生产，可以在底座内部预留轻微的沉孔，用来放置配重块，进一步提升棋子的压手感，还原高端金属棋具的使用质感；如果采用木质加工，模型的曲面曲率都控制在三轴木工雕刻机的加工范围内，不需要多轴设备就能完成加工，降低生产端的设备成本。在细节处理上，马头上的鬃毛轮廓做了浅浮雕处理，凸起高度约0.8毫米，既能够体现造型的细节层次感，又不会因为凸起过高导致脱模困难，或者在日常使用中因为剐蹭出现细节磨损，长期使用后依然能保持清晰的造型轮廓。整个模型没有倒扣结构，所有的脱模斜度都控制在1.5度以上，适配批量注塑生产的脱模要求，不需要设计复杂的抽芯模具结构，能够大幅降低模具开发的成本，适合小批量文创产品或者批量棋具产品的生产落地。
