台式机CPU轴流散热风扇结构设计

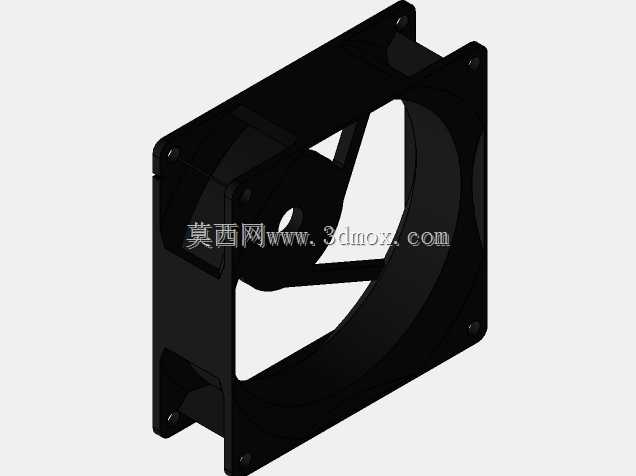

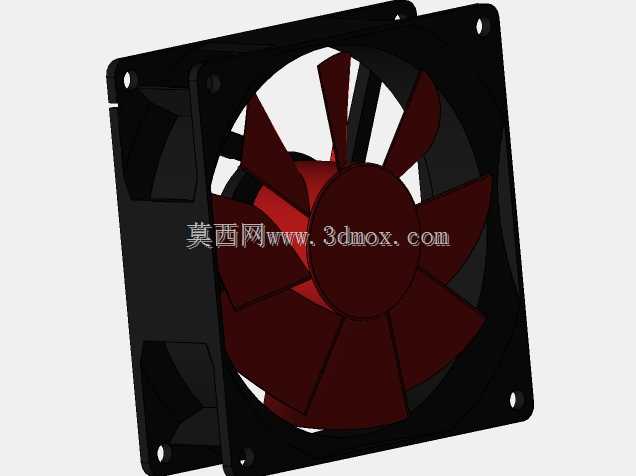

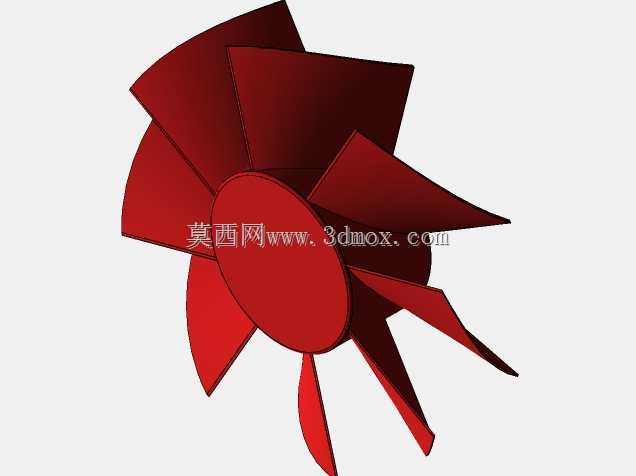

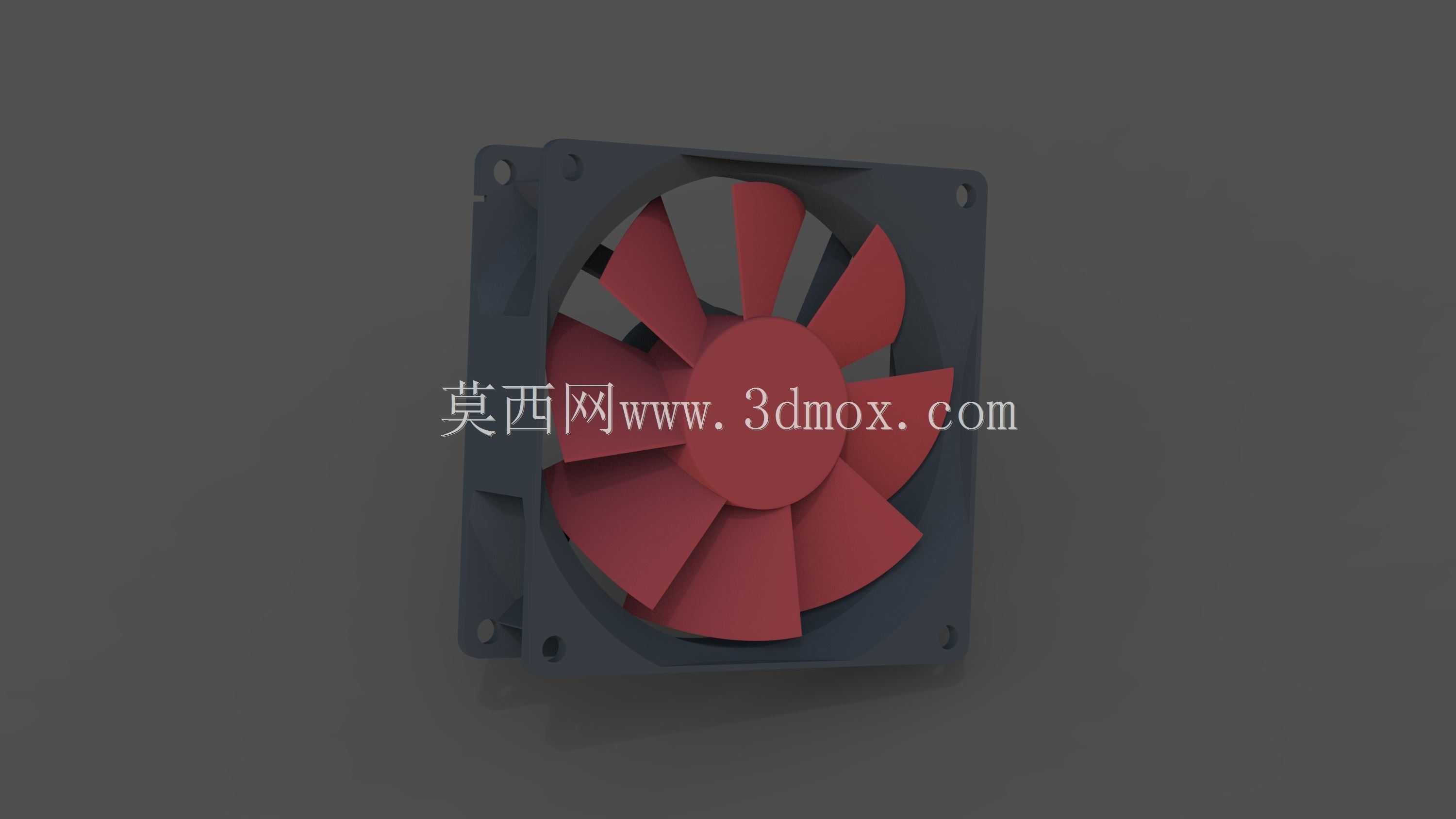

　　在桌面级计算机硬件的散热体系里，风冷散热至今仍是普及率最高的散热方案，而轴流冷却风扇作为风冷模组的核心动力部件，其结构设计直接决定了散热模组的风量输出、风压表现与运行稳定性。这套风扇采用标准方形外框结构，外框四角预留对称安装孔位，适配主流台式机CPU风冷散热器的安装孔距规范，同时也可兼容机箱通风位的安装需求，安装边界完全覆盖常规ATX、MATX机箱的120mm风扇位安装尺寸，外框边缘做了微小的倒角处理，既可以避免安装时割伤操作人员，也能减少安装过程中与周边硬件的干涉风险。扇叶采用七叶后掠式曲面设计，这种叶型设计是经过多轮流场仿真迭代确定的，后掠角度可以在扇叶高速旋转时切割气流的过程中，减少叶尖涡流的产生，

　　降低气流与外框内壁的摩擦损耗，同时曲面叶型可以在相同转速下推动更多气流通过散热鳍片间隙，提升热交换效率。扇叶中心的轮毂部分做了加厚处理，内部预留了轴承安装位，可适配含油轴承、单滚珠轴承、双滚珠轴承等多种常规风扇轴承结构，轮毂与外框之间的间隙控制在极小范围内，避免气流从间隙处回流损失风压。外框的进风侧做了微幅的导流唇边设计，能够引导进风侧的气流更平顺地进入扇叶做功区域，减少进风紊流带来的气动噪音，出风侧则做了平直的端面设计，能够紧密贴合散热鳍片的安装面，保证风扇输出的气流全部进入鳍片通道，不会从贴合缝隙处漏流。在实际应用场景中，这类风扇既可以单独作为机箱辅助散热风扇使用，也可以搭配铝挤或铜铝复合的CPU散热鳍片模组，

　　组成完整的CPU风冷散热器，为桌面级处理器提供持续的风冷散热支持，保障处理器在高负载运算场景下的温度处于合理区间。设计过程中需要重点考量扇叶的动平衡特性，每片扇叶的重量偏差需要控制在毫克级，避免高速旋转时产生偏心振动，振动不仅会带来额外的运行噪音，长期运行还会加速轴承磨损，缩短风扇的整体使用寿命。外框的材质通常选用阻燃级ABS工程塑料，具备足够的结构强度同时重量较轻，不会给主板CPU插槽区域带来额外的负重压力，扇叶材质可根据成本定位选用PBT或改性PP材质，兼顾韧性与耐温性能，在长期高温工作环境下不会出现形变脆化问题。风扇的供电接口适配主板标准的风扇插针定义，支持转速侦测与调速功能，可根据处理器的实时温度动态调整风扇转速，

　　在低负载场景下降低转速减少运行噪音，高负载场景下提升转速强化散热能力，实现散热效能与噪音表现的平衡。从安装适配性来看，外框的安装孔位兼容常规的自攻螺丝与橡胶减震钉两种安装方式，使用橡胶减震钉安装时可以进一步吸收扇叶旋转产生的微小振动，避免振动传递到机箱或散热器上产生共振噪音。在结构细节上，扇叶与外框的轴向间隙也经过精准计算，既保证扇叶旋转过程中不会与外框产生擦碰，也不会因为间隙过大导致气流回流损失，这类结构设计的合理性直接决定了风扇的实际散热表现，很多同规格风扇的性能差异往往就来自这些细微结构的参数调校。
