大尺寸构件对接用多组螺钉连接结构

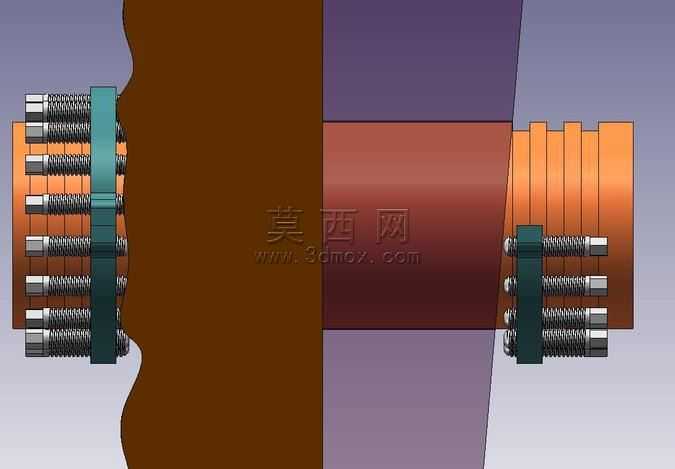

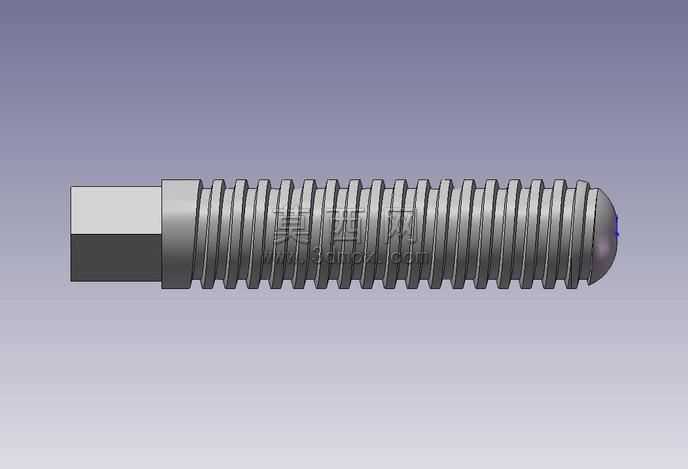

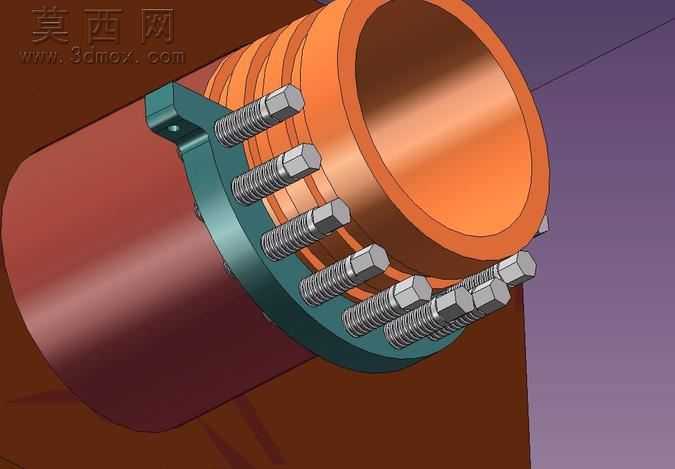

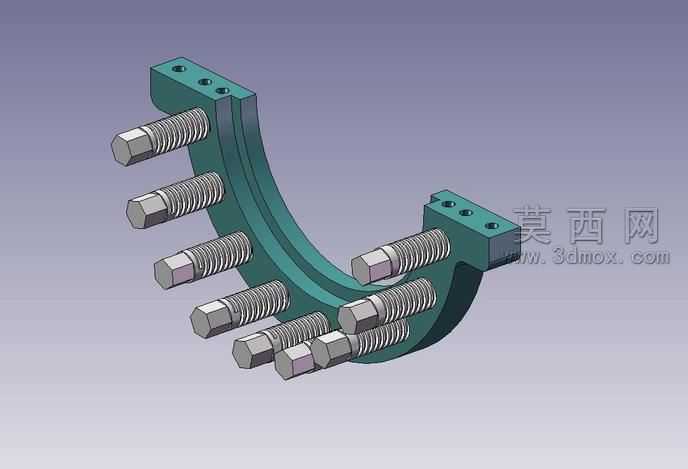

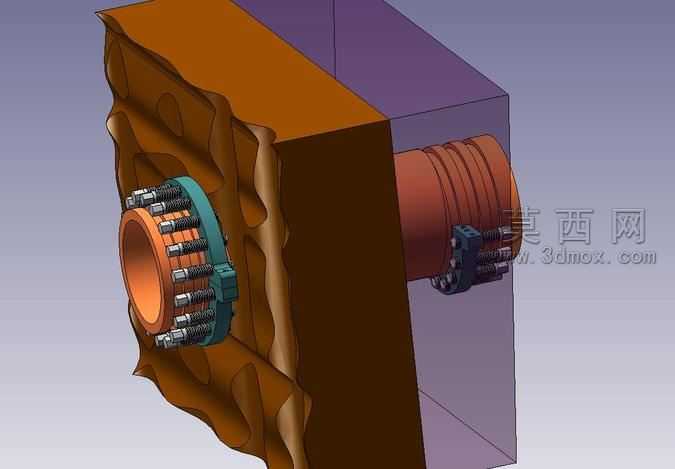

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中首先对大尺寸对接构件的基体进行特征绘制，通过拉伸、凸台组合形成两侧带法兰边的对接基体，基体表面做了分区材质区分，中间对接段采用红棕色金属质感材质，两侧法兰段采用橙黄色金属漆面材质，外部固定构件采用深绿色哑光金属材质，螺钉紧固件采用银灰色镀锌金属质感材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后能够清晰区分不同功能的结构部件，直观展现装配关系。结构设计上采用多组并排螺钉阵列排布的方式，在对接构件的两侧法兰位置分别布置了多组平行的紧固螺钉，搭配长条状的连接压板实现均匀压紧，这种排布方式无需对被连接构件的接触面进行高精度的铣平加工，依靠多螺钉的预紧力分散和压板的压力均匀传递，即可实现大尺寸构件的牢固临时对接，适配建筑领域大型构件的快速拼接场景。建模时对每一颗螺钉的螺纹特征都做了简化但精准的表达，既保证了模型视觉上的真实感，也控制了整体模型的文件体量，压板上的螺钉过孔位置与法兰边的螺纹孔位置完全对齐，装配约束完全符合实际机械装配的逻辑，可直接用于机械结构教学演示、大型构件连接方案的概念展示。设计思路围绕大构件临时连接的痛点展开，摒弃了传统连接方式对接触面加工精度的高要求，通过多螺钉组的分布式压紧，降低现场施工的加工成本与对接难度，整体结构为概念验证模型，所有零件的尺寸比例经过合理推演，符合大型构件连接的受力逻辑，渲染视角采用半剖式的展示角度，能够同时展现外侧的紧固组件排布和内部的构件对接形态，让观看者快速理解该连接结构的工作原理与装配方式。
