汽车制动系统刹车控制杆结构设计

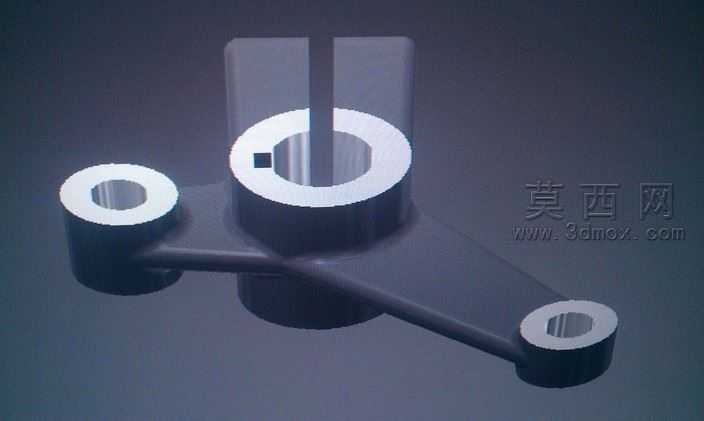

本作品为刹车控制杆的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先从功能需求出发拆解控制杆的核心结构：整体采用三支点连臂式布局，中心位置设置带轴向开槽的主安装轴套，轴套内孔预留精准配合公差，槽位用于装配时的弹性锁紧与周向定位，避免工作过程中出现相对转动松脱；两侧延伸出的支臂末端分别设置同轴通孔，分别用于连接制动传动拉索与固定铰接支点，支臂与轴套衔接处做了平滑过渡的加厚处理，通过圆角过渡消除应力集中隐患，保证杆件承受交变载荷时的结构强度。建模过程中严格遵循机械加工工艺要求，所有孔位的同轴度、端面垂直度均按照IT7级公差设定参数，轴套外圆与支臂的连接曲面采用G2连续曲率过渡，既保证渲染时的视觉质感，也符合实际铸造或机加工的工艺可行性。材质渲染阶段针对金属构件的特性，为模型赋予哑光合金钢材质，调整金属粗糙度、环境反射参数还原真实机加工零件的表面质感，主光源采用45度侧光打亮结构轮廓，辅以弱环境光填充暗部细节，清晰呈现各部位的结构衔接关系与厚度变化。设计思路上围绕刹车控制的动作逻辑展开，三个连接点位的间距、支臂的力臂长度经过反复参数校核，确保制动动作传递时的传动比符合操作力要求，主安装轴套的轴向开槽宽度经过受力仿真验证，既满足装配时的弹性形变需求，又不会在长期交变载荷下出现断裂失效；支臂的截面采用变厚度设计，靠近主套部位厚度更大，向末端铰接点逐步收薄，在保证结构强度的前提下尽可能降低零件自重，适配车辆制动系统的轻量化设计需求。整个模型的所有特征均保留完整参数化历史记录，可根据不同车型的安装尺寸需求快速调整轴套内径、支臂长度、孔位间距等核心参数，适配不同规格的制动系统装配要求，模型结构完整无碎面、无几何错误，可直接用于后续的工程图导出、运动仿真验证、3D打印样件制作或数控加工程序生成。
