DIY定制16U规格服务器安装机架结构

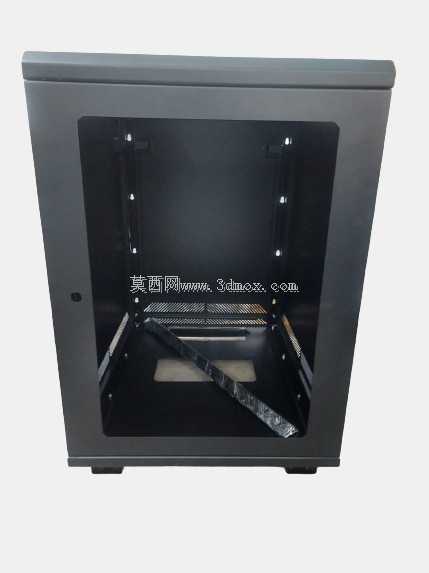

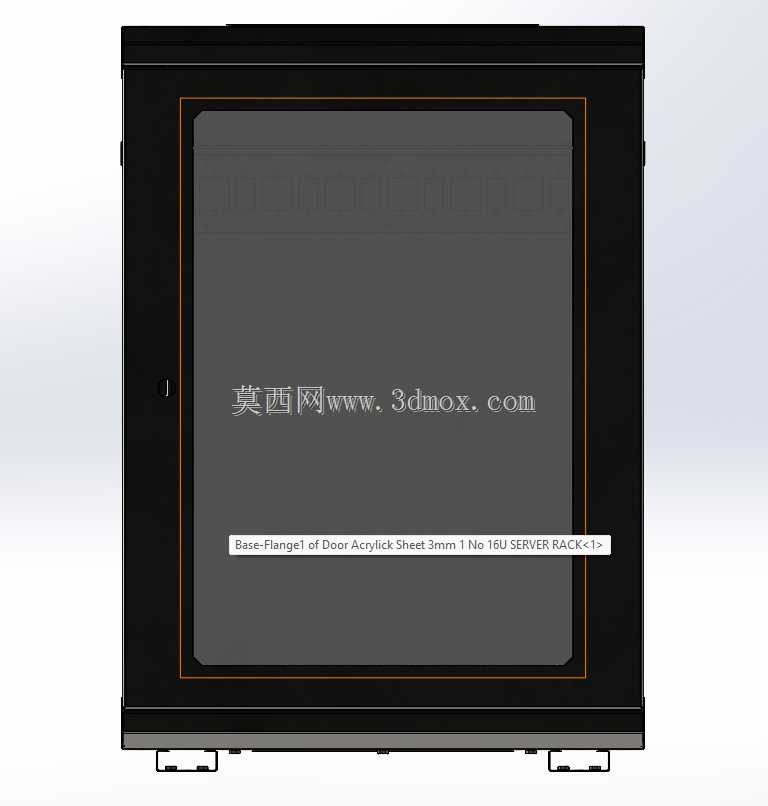

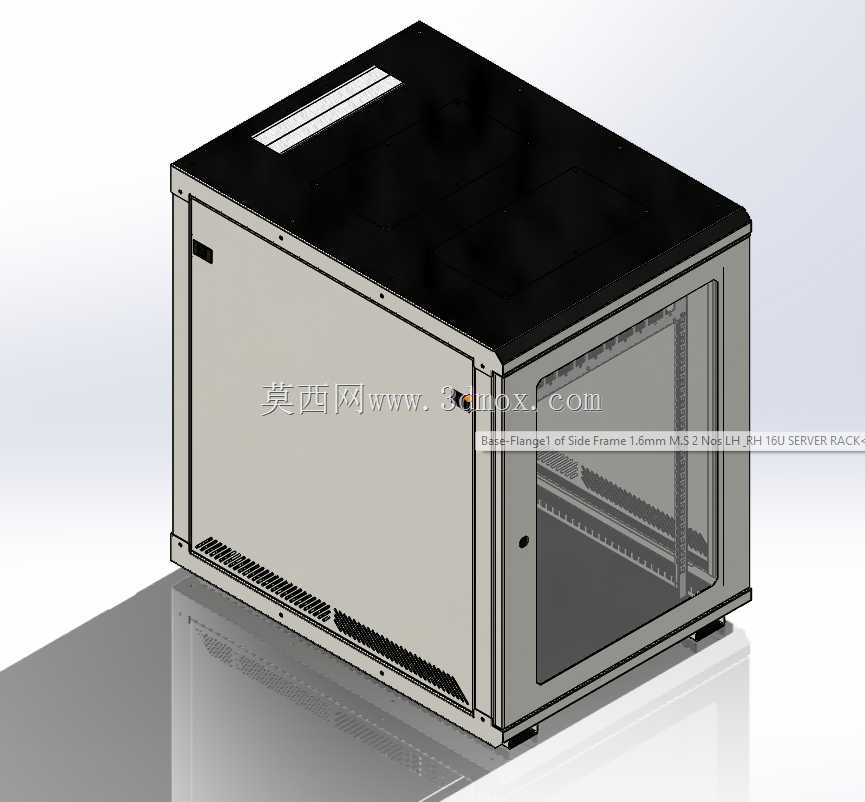

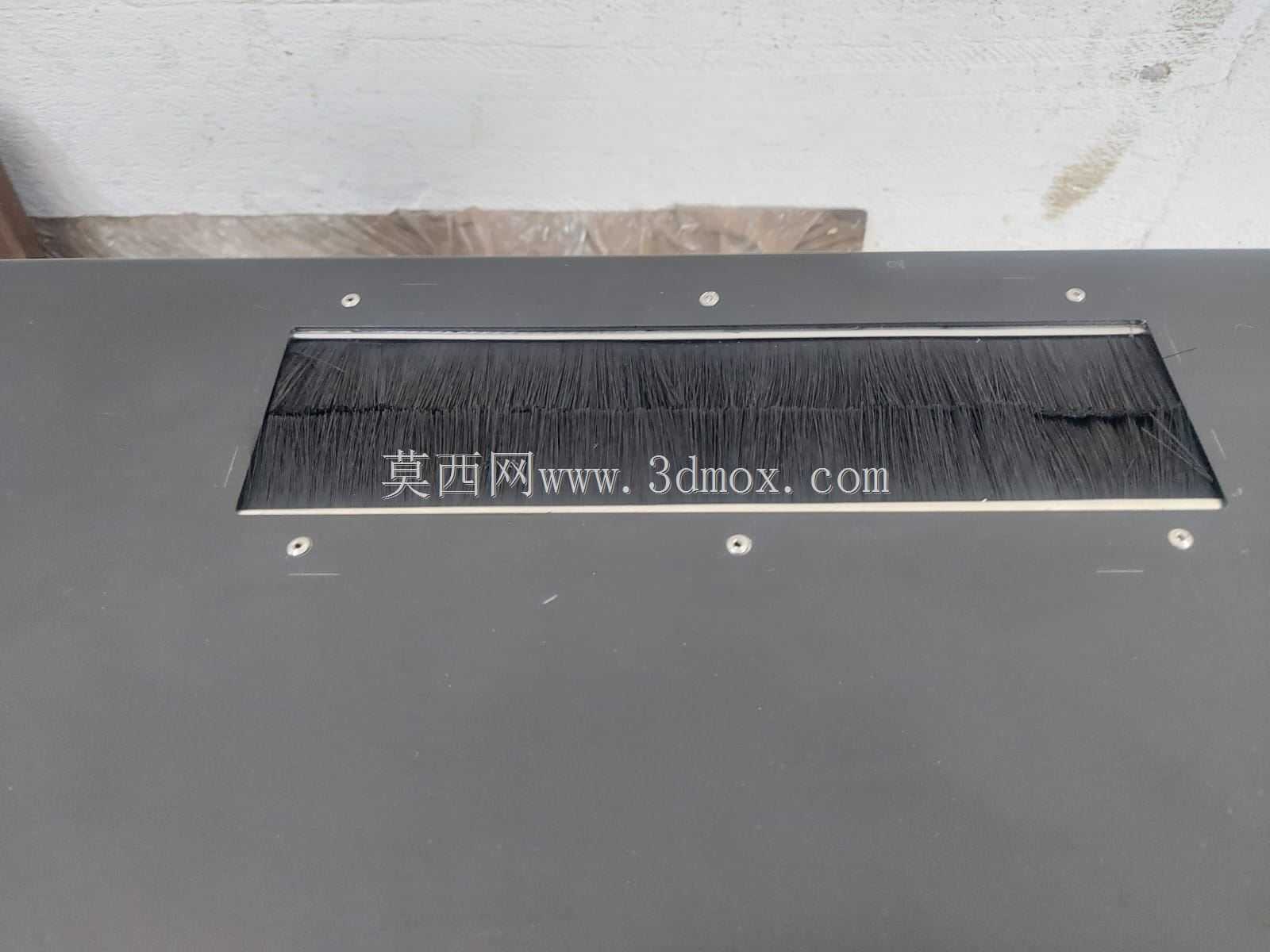

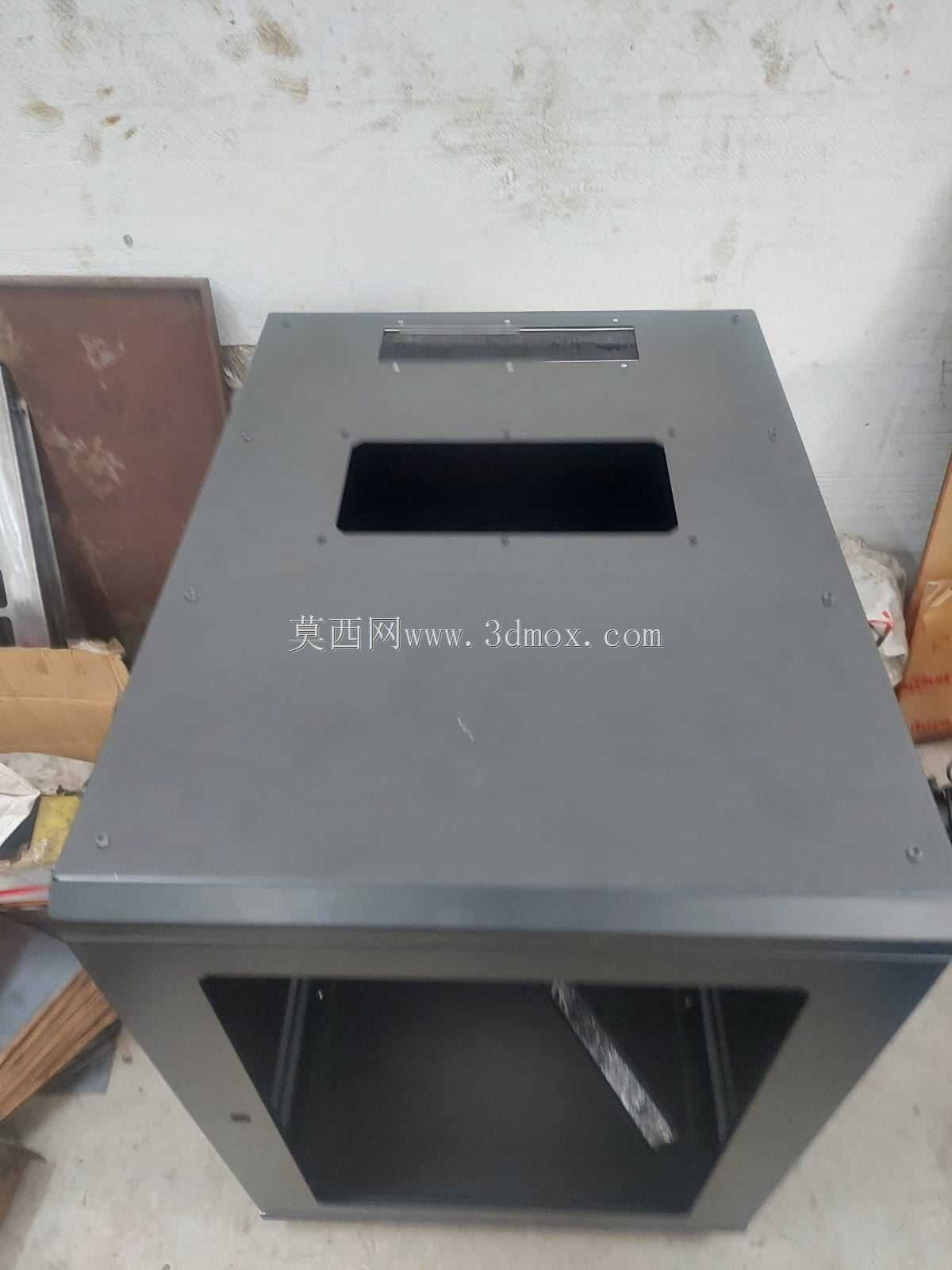

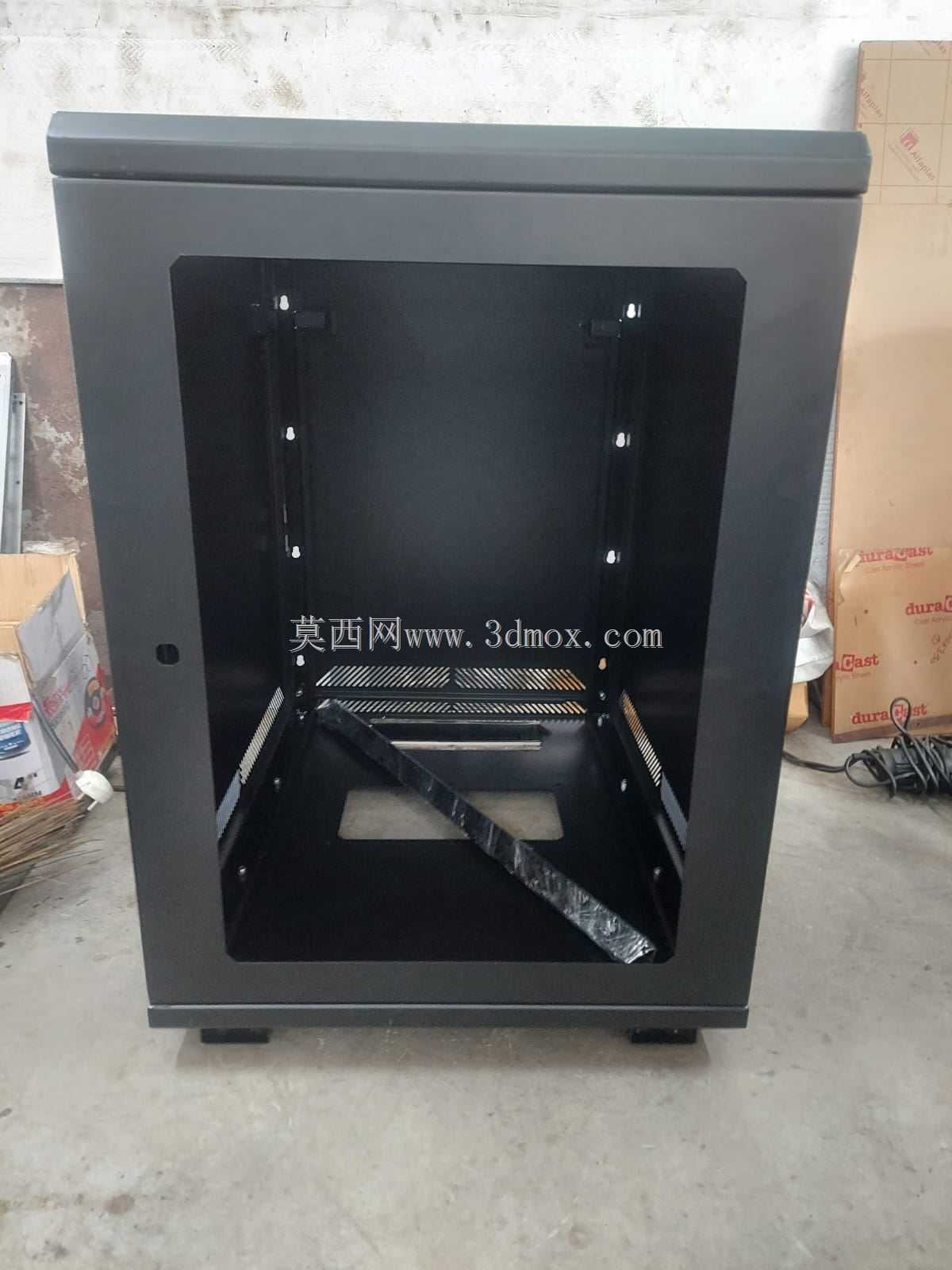

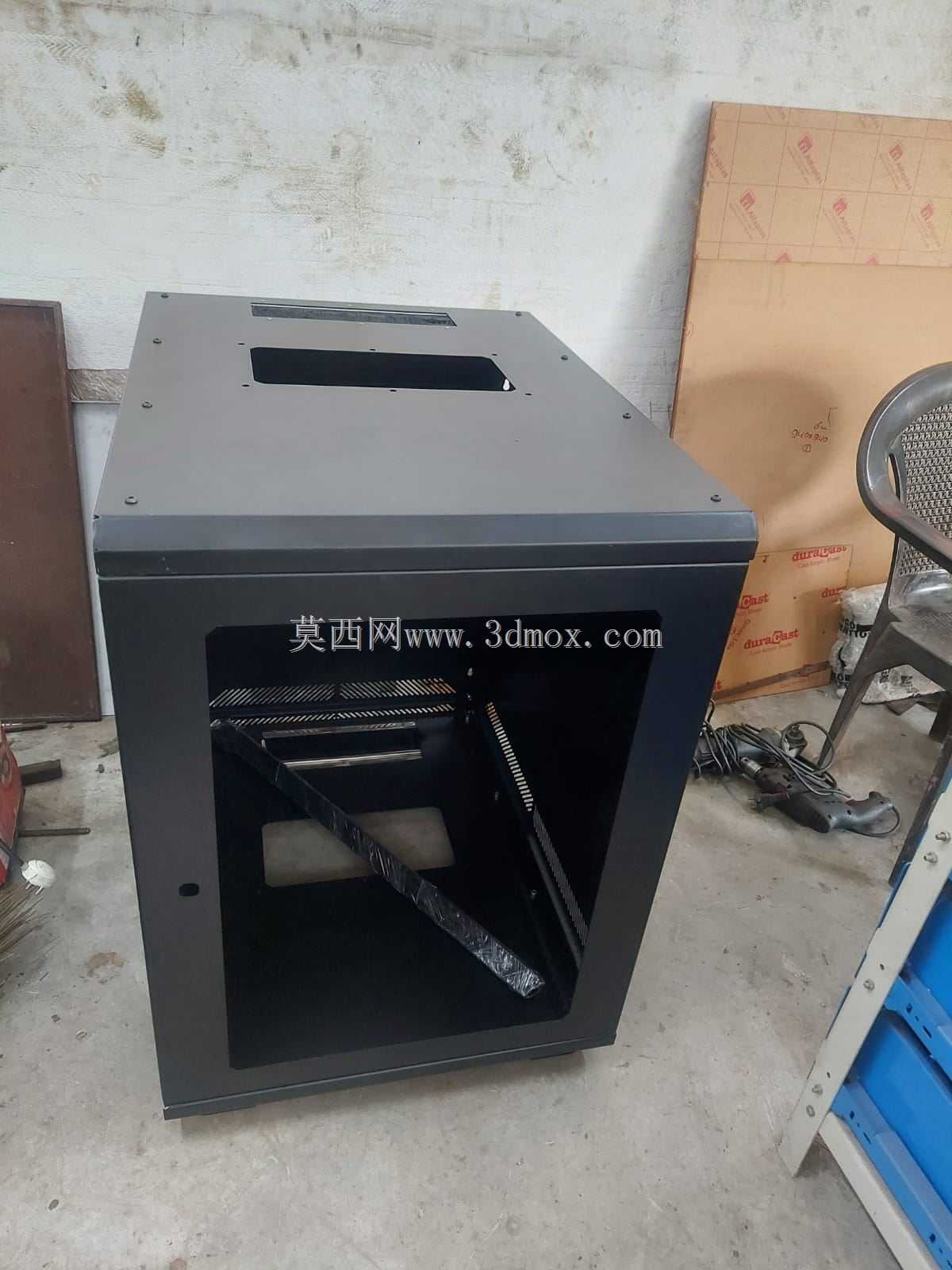

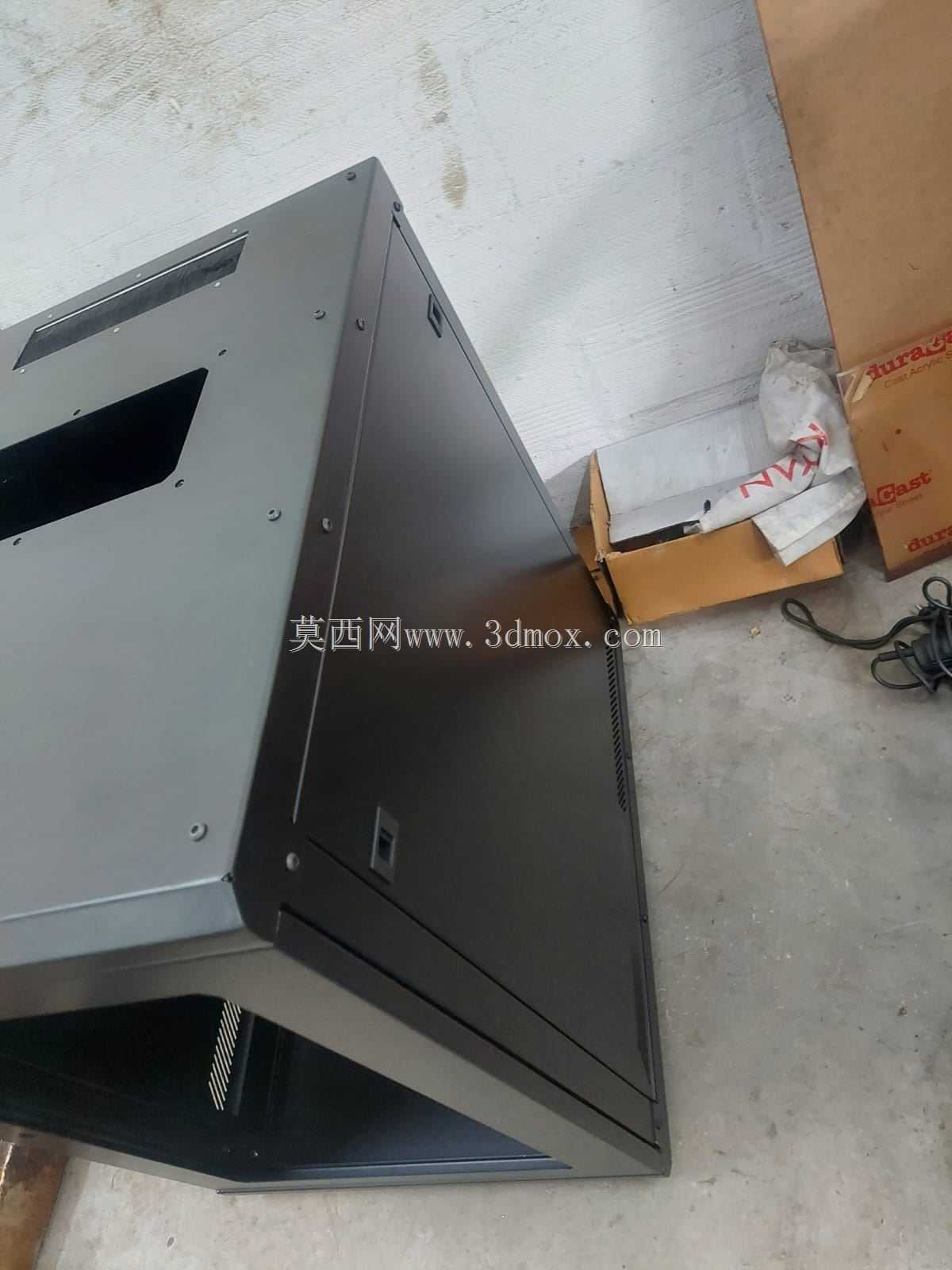

　　在中小规模IT机房搭建、工作室网络设备部署、边缘计算节点布设的场景中，16U规格的服务器机架是承载计算、存储、网络交换设备的核心支撑结构，这款DIY自定义结构的机架，针对非标准机房环境下的设备安装需求做了针对性的结构优化，适配桌面放置、壁挂安装、狭小空间堆叠等多种部署场景，区别于量产标准机柜的固定尺寸设计，这款机架在结构上预留了充足的自定义调整空间，能够兼容不同深度的19英寸标准机架式设备，包括机架式服务器、交换机、UPS电源、配线架等常见机房设备。从实际使用的角度出发，这款机架的主体采用钣金折弯焊接结构，外部做哑光黑色喷塑处理，既能够满足工业场景下的防腐蚀、耐刮擦需求，也能避免亮面材质在机房环境中产生反光干扰运维操作。机架正面预留了设备安装的开放式窗口，内部设置了可调节深度的设备安装立柱，立柱上预制了标准的方孔安装位，无需额外打孔即可配合机柜螺丝快速固定设备，立柱的前后位置可以根据安装设备的深度进行调整，最大支持深度600mm的机架式设备安装，适配绝大多数入门级机架式服务器、千兆/万兆交换机、标准尺寸的UPS不间断电源的安装需求。机架顶部预留了通风散热开口，能够配合机架内部安装的轴流风扇形成垂直散热风道，将设备运行产生的热量快速从顶部排出，避免密闭空间内热量堆积导致设备过热降频甚至故障。机架的侧面采用整板折弯结构，在保证结构整体刚性的同时，减少了零散拼接件带来的装配误差，底部设置了防滑减震垫脚，当放置在桌面或者地面时，

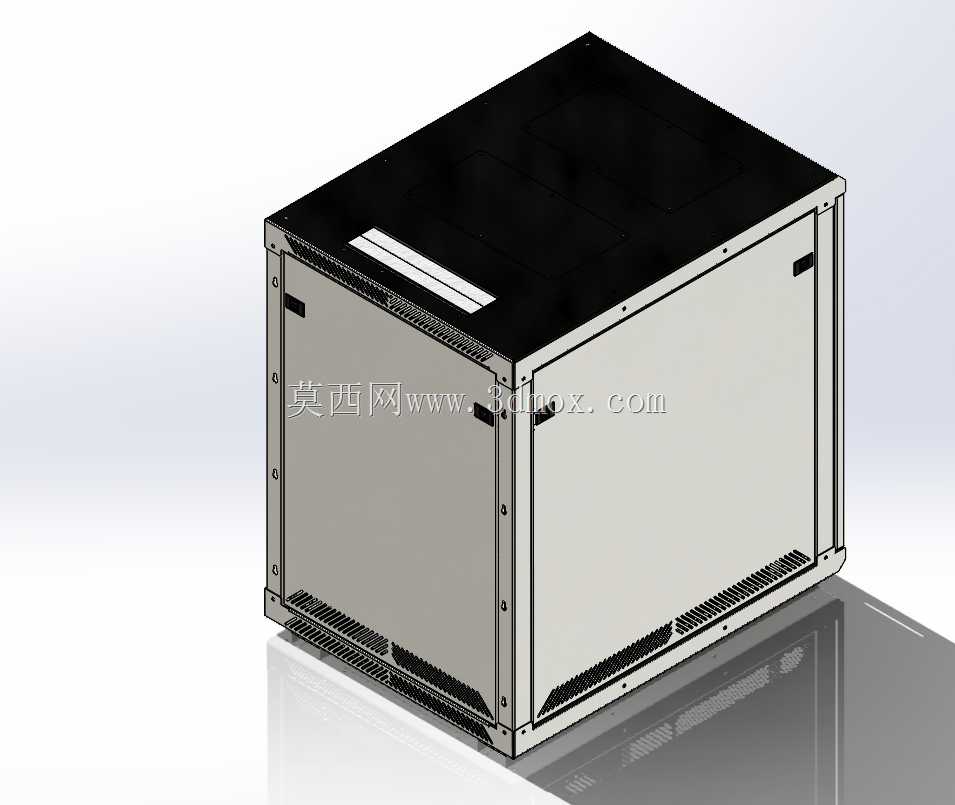

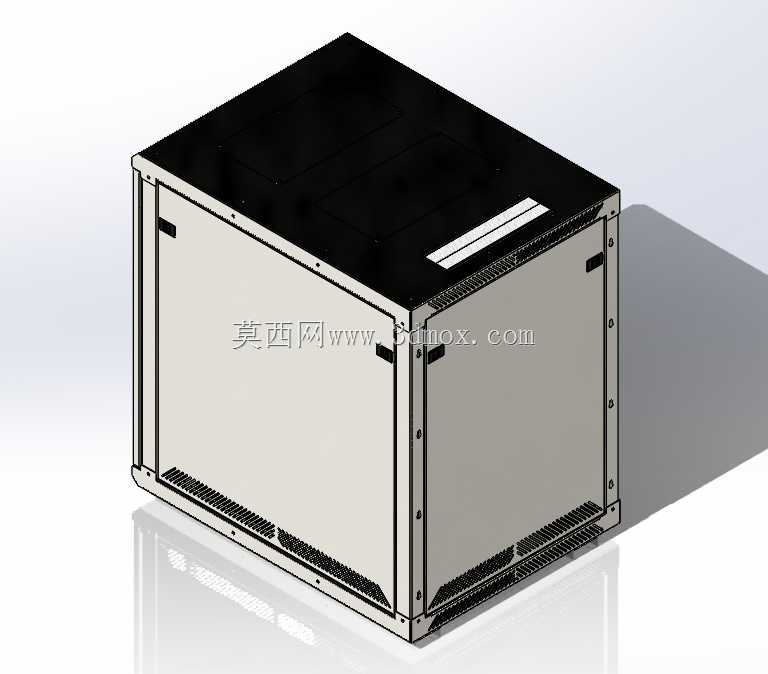

　　能够缓冲设备运行产生的微小振动，降低振动对硬盘等精密存储部件的影响，同时避免机架金属外壳直接接触接触面造成漆面磨损或者导电风险。在设计思路上，这款机架没有采用标准机柜的前后双开门结构，而是采用正面开放式的设计，一方面能够降低整体的重量，方便单人搬运和快速部署，另一方面在日常运维时，无需开启柜门即可直接插拔设备线缆、观察设备运行指示灯状态，提升小空间内的运维效率。机架的整体外形宽度控制在600mm以内，高度对应16U的标准机架高度，也就是约711mm的有效安装空间，加上顶部和底部的结构余量，整体高度控制在800mm以内，深度可根据安装需求在400mm到650mm之间调整，能够轻松放入办公桌下、弱电井旁、小型设备间的角落等狭小空间，

　　解决了标准42U机柜体积过大无法在小型场景部署的痛点。在安装边界上，这款机架的安装立柱严格遵循19英寸机架的安装孔位标准，相邻U位的孔位间距为44.45mm，确保所有标准机架式设备都能够无阻碍安装，机架的后部预留了充足的走线空间，能够配合扎线杆、理线架对电源线、网线、光纤进行规整梳理，避免线缆杂乱影响散热和后续维护。机架的结构强度经过校核，整体静态承重可达150kg，能够满配16U的1U机架式服务器而不会出现结构变形，满足小型节点满配设备的承重需求。针对DIY场景的自定义需求，机架的侧板、顶部盖板都预留了扩展安装孔位，用户可以根据自身需求加装防尘网、温控风扇模块、门锁、壁挂安装支架等配件，实现从开放式机架到封闭式壁挂机柜的功能扩展，

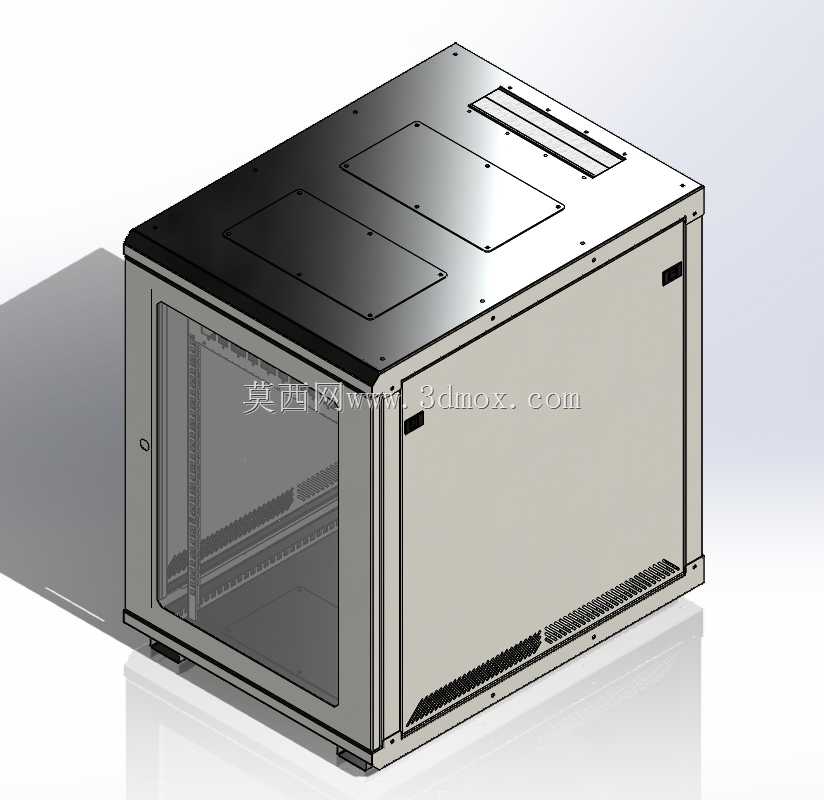

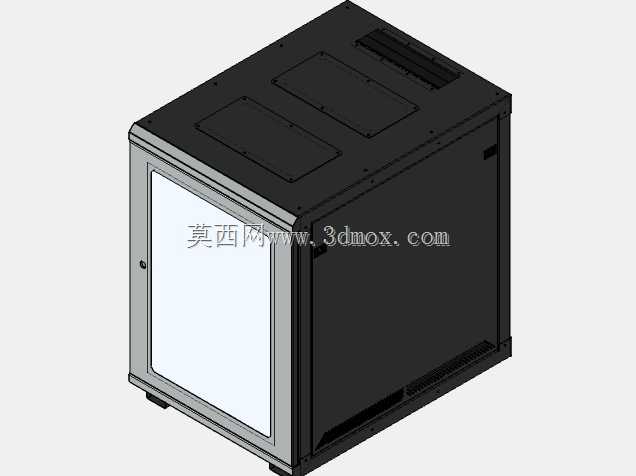

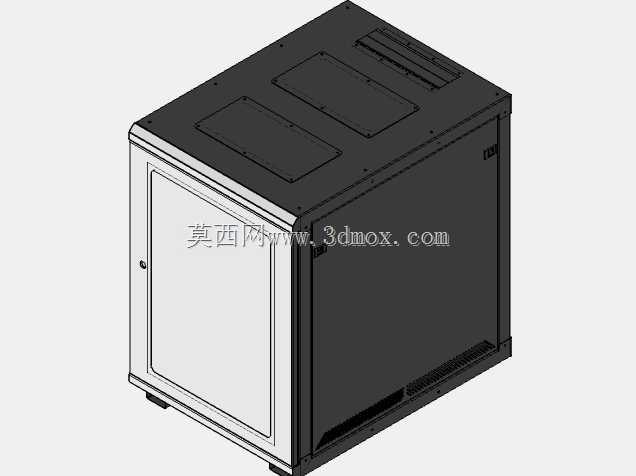

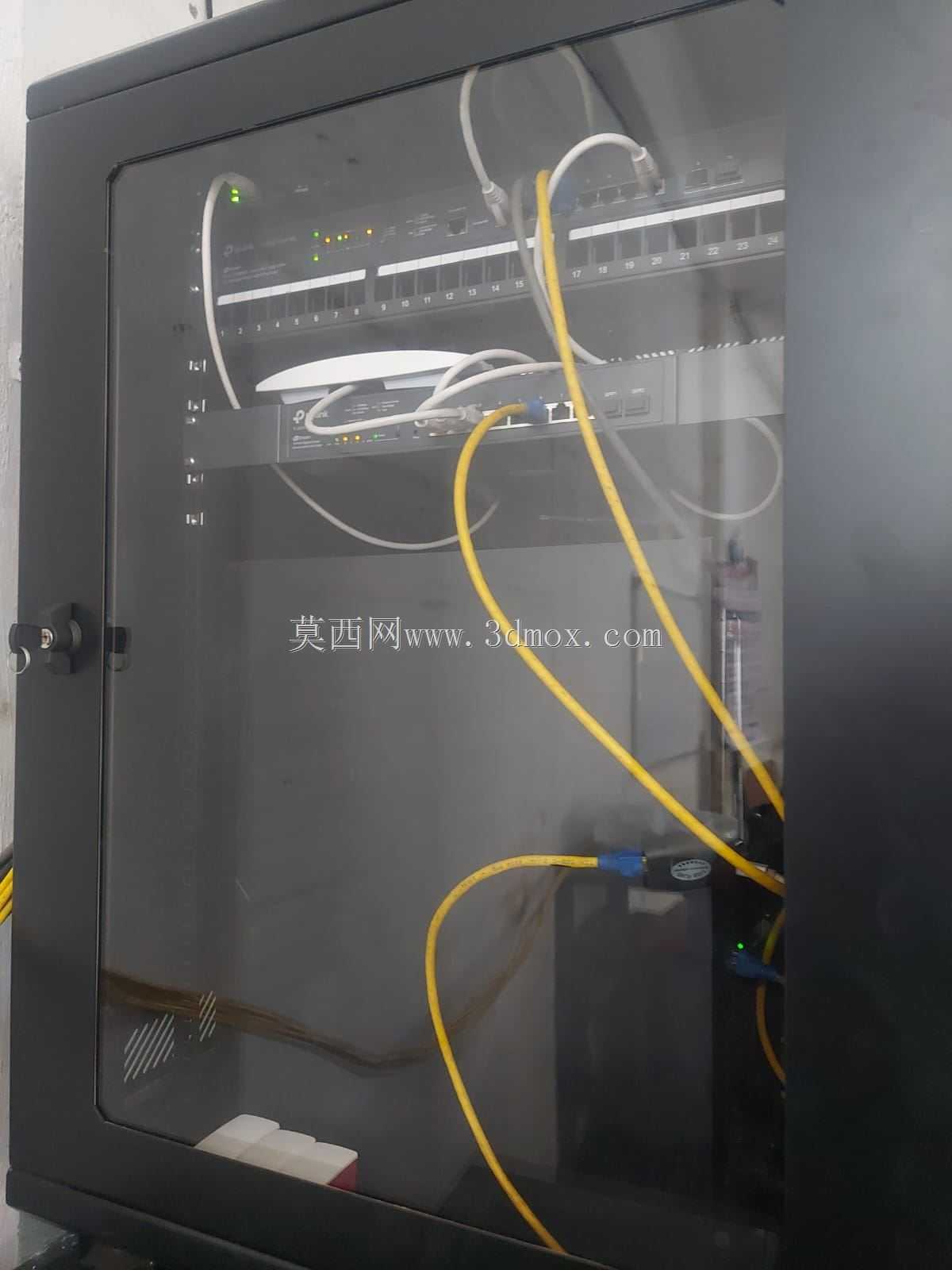

　　适配不同场景下的防护、防盗、防尘需求。在实际部署中，这类16U机架常被用于小型企业的核心机房、门店的本地服务器部署、学校实验室的计算节点承载、影音工作室的存储设备集中安放等场景，相比落地式的大尺寸机柜，它的部署灵活性更高，成本更低，同时能够满足标准设备的安装需求，是小型IT部署场景中性价比极高的支撑结构。在三维建模过程中，这款机架的每一处折弯半径、焊接余量、安装孔位都按照实际钣金加工的工艺要求进行设计，导出的加工图纸可以直接用于激光切割、折弯、焊接等钣金加工工序，无需二次调整即可生产出实物，对于需要自行定制非标准机柜的用户来说，可以直接基于这个模型调整尺寸参数，快速生成符合自身空间需求的定制化机架结构，减少从零开始建模的时间成本，同时避免因孔位标准不匹配导致的设备无法安装问题。
