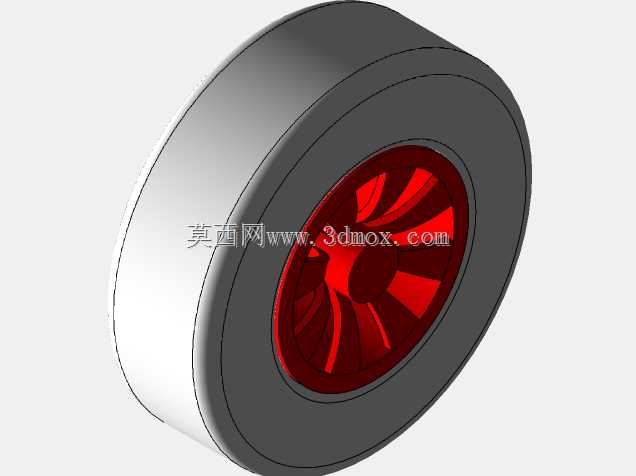

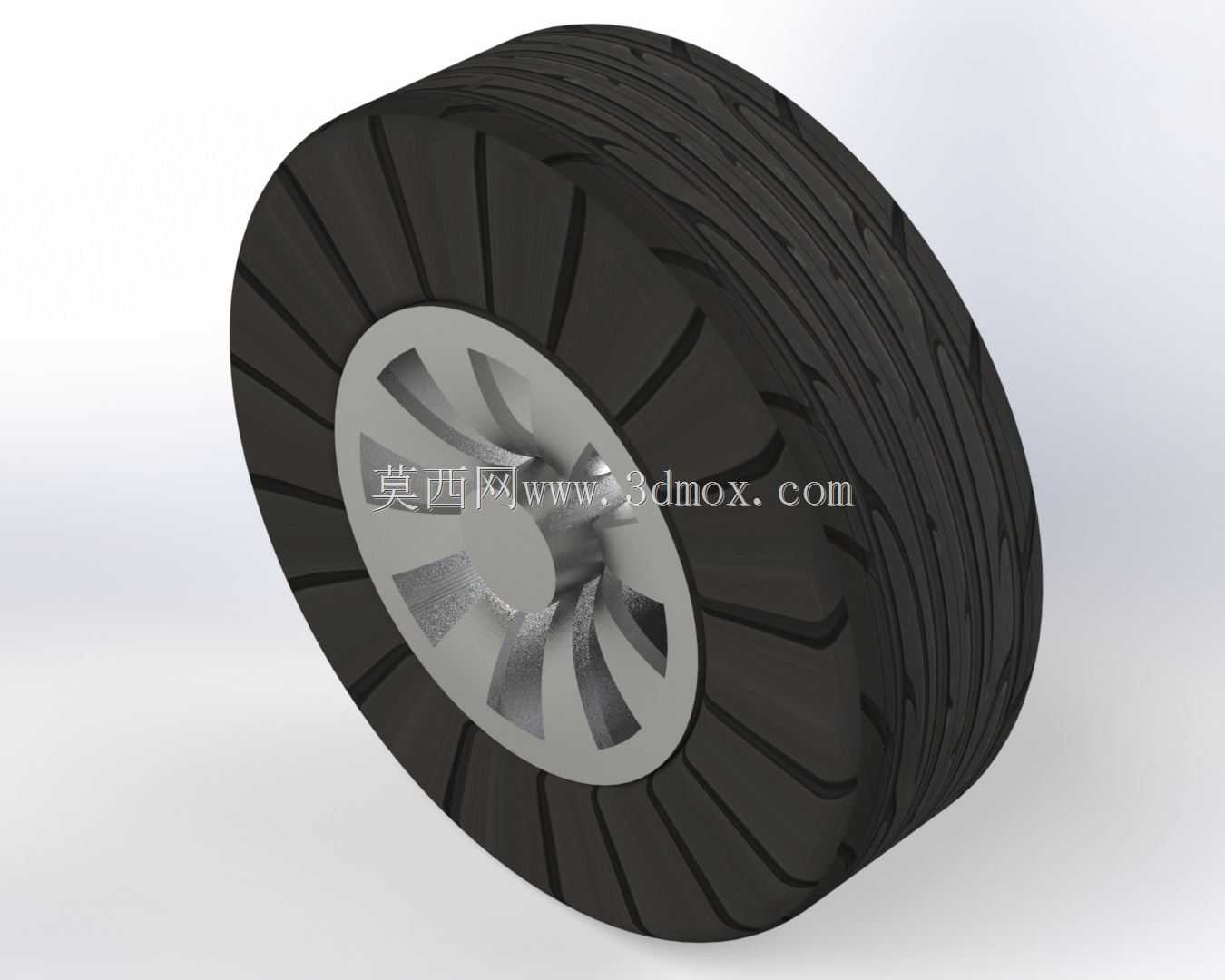

汽车轮辋总成带轮胎结构三维数模

　　这套轮辋与轮胎的组合结构，主要面向乘用车辆行走系统的结构验证、装配干涉检查以及渲染可视化场景使用，在整车总布置阶段，行走部件的安装边界直接决定了翼子板开口尺寸、悬架跳动行程上限以及转向机构的运动包络范围，建模时需要优先匹配轮心安装孔的节圆直径、中心定位孔尺寸以及螺栓孔分布参数，确保和转向节、轮毂轴承单元的装配面完全贴合，避免装车时出现定位偏差导致的车轮动平衡失效问题。轮胎部分的胎面花纹采用了对称式块状沟槽设计，建模时还原了主排水沟与横向切槽的深度比例，这类花纹结构在干湿地路面都能提供足够的抓地附着力，同时胎侧的弧度参数匹配常规民用轿车的扁平比设定，在做悬架K&C特性仿真时，可以直接赋予胎侧对应的橡胶刚度参数，

　　模拟不同载荷下的轮胎形变量，为整车平顺性调校提供基础数模支撑。轮辋部分采用了多辐条旋压式结构设计，辐条的曲面造型兼顾了空气导流与结构强度需求，在车辆行驶过程中，辐条之间的空隙可以引导气流穿过制动盘区域，带走制动摩擦产生的热量，避免长距离制动时出现热衰减现象；建模时对轮辋的轮缘高度、胎圈座角度都做了参数化约束，完全符合民用轮辋的装配尺寸规范，轮胎装配到轮辋上时，胎圈卡接位置的过盈量设定在合理区间，既可以保证高压充气时的密封性能，也不会因为过盈量过大导致装配时胎圈被切损。在做整车装配校验时，需要重点核对轮辋偏距参数，这个数值直接决定了车轮的轮距宽度，偏距过小会导致车轮向外突出，超出翼子板覆盖范围，行驶时带起的泥水会污染车身侧面，

　　同时还会增大轮毂轴承的悬臂弯矩，缩短轴承使用寿命；偏距过大则会让车轮向内缩进，转向时轮胎容易和减震器、下摆臂发生运动干涉，打满方向时出现轮胎剐蹭底盘部件的问题。这套数模的轮辋安装面与轮心的位置关系经过反复校核，匹配常规前置前驱家用车型的安装边界，轮辋内侧预留了足够的制动系统安装空间，可以适配直径280mm以内的通风制动盘以及单活塞浮动式制动卡钳，不需要额外调整轮辋内部的避让曲面。胎面的花纹块做了等距阵列处理，每个花纹块的边角都做了小圆角过渡，既还原了真实轮胎的制造工艺特征，也避免了后续做有限元分析时出现应力集中的奇异点，在做轮胎接地压力仿真时，可以直接提取胎面的网格节点数据，分析不同胎压、不同载荷下的接地印痕形状，

　　判断轮胎的磨损均匀性。轮辋的辐条背面做了减重凹槽设计，在保证辐条抗弯、抗扭强度的前提下，尽可能降低轮辋的非簧载质量，非簧载质量的降低可以有效提升悬架的响应速度，改善车轮在颠簸路面的贴地性能，这部分的壁厚设定参考了量产铝合金轮辋的工艺要求，最小壁厚不小于3.5mm，满足低压铸造的成型工艺要求，不会出现浇铸时铝液填充不足导致的缩孔、冷隔缺陷。在做可视化渲染场景搭建时，轮胎部分的材质采用了哑光带细微颗粒质感的橡胶材质，还原炭黑填充橡胶的真实视觉效果，轮辋部分采用了亮面金属漆材质，表面带有轻微的清漆反光效果，可以直接用于整车宣传效果图的渲染输出，不需要再额外做材质调整。数模的装配关系完全按照实际装车逻辑搭建，轮胎和轮辋之间采用同轴约束，轮心位置设置了全局基准坐标系，导入整车装配环境时，可以直接通过坐标系对齐的方式快速完成装配，不需要反复调整位置姿态，大幅提升总布置阶段的建模效率。针对轮胎的动态仿真场景，数模预留了轮胎旋转轴的运动副接口，可以直接添加旋转驱动，模拟车辆行驶时的车轮转动状态，配合悬架的跳动运动副，可以完整模拟车辆过坎、转向时车轮的全行程运动状态，检查整个运动过程中轮胎与周边部件的最小间隙，一般设计要求静态间隙不小于15mm，极限跳动状态下的动态间隙不小于8mm，这套数模的外形尺寸经过校核，可以满足常规A级家用车的间隙设计要求，不需要额外做尺寸缩放调整。
