壁挂式金属配电箱体钣金结构设计

　　在工业配电、楼宇电气配套、小型车间动力配电场景中，这类壁挂式金属配电箱体是末端配电回路的核心承载部件，主要承担回路分断、过载保护、漏电防护的器件安装与防护功能，区别于落地式大容量配电柜，这类壁挂式结构更适配小负荷、分散式配电点位的安装需求，常见于厂房立柱侧装、车间墙面嵌装、商业楼配电间壁挂安装等场景，安装高度通常控制在箱体底部距地面1.2米至1.5米区间，既避免日常作业误碰，也方便运维人员操作箱内开关器件。从结构设计逻辑来看，整个箱体采用冷轧钢板钣金折弯成型的工艺路线，主体分为外箱体、内安装板、箱门三个核心组成部分，外箱体的侧边预留了进出线敲落孔，底部侧方集成了散热通风结构，对应箱内器件长时间运行的散热需求，

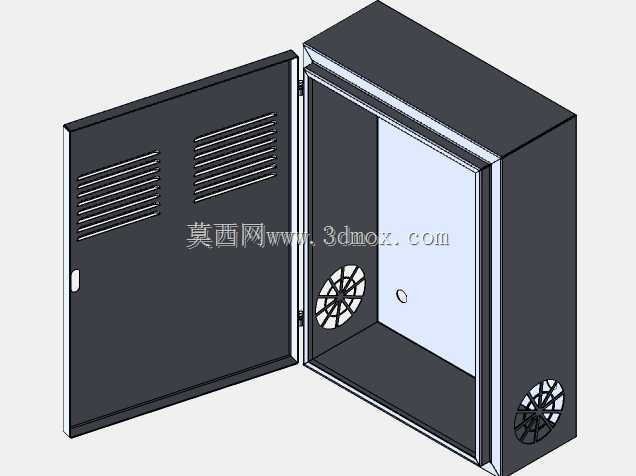

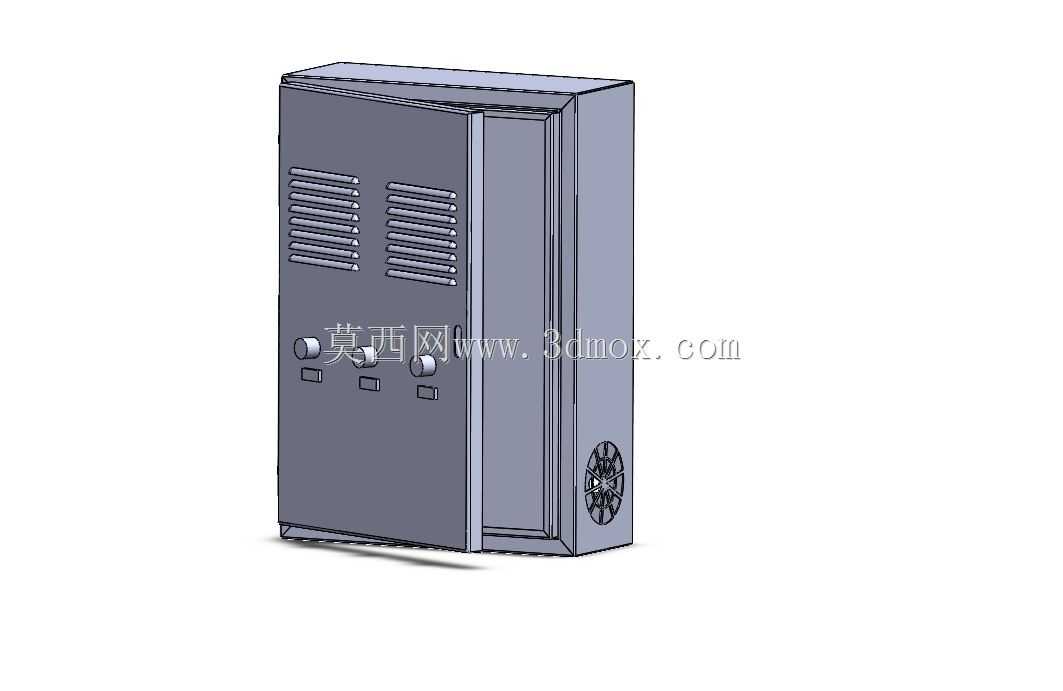

　　正面箱门与箱体之间采用暗藏式铰链连接，配合箱门侧边的锁具结构，实现非授权人员无法随意开启的防护要求，箱体正面的百叶通风结构做了向内折弯的防水挡边，即便安装在半户外的廊下区域，也能避免斜向飘雨直接进入箱内造成器件短路。设计过程中优先考虑钣金加工的工艺可行性，所有折弯边的内R角统一匹配板材厚度的折弯系数，避免折弯过程中出现板材开裂或者尺寸超差的问题，箱体的拼接边采用点焊固定后打磨平整的工艺，既保证整体结构的刚性，也让外表面保持平整无凸起，方便后续做静电喷塑的表面处理，喷塑层厚度通常控制在60至80微米，兼顾防锈能力与表面附着力。内安装板采用可拆式结构，通过箱体内部的固定螺柱实现安装固定，安装板上预留了通用的器件安装孔位矩阵，

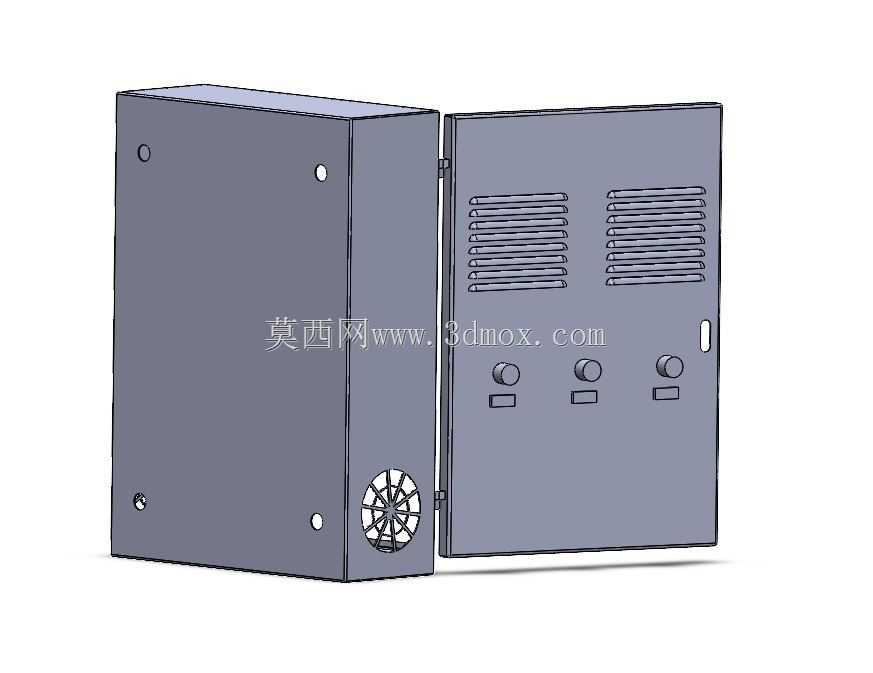

　　可以适配不同规格的微型断路器、漏电保护器、接线端子排的安装需求，不需要二次打孔就能完成常规配电回路的器件排布，安装板与箱体背板之间预留了20毫米的走线间隙，方便箱内二次线的排布与固定，避免线缆挤压在器件与背板之间造成绝缘层破损。箱体的外形尺寸按照常规12回路的配电容量设计，整体宽度控制在400毫米以内，高度控制在600毫米以内，深度控制在200毫米以内，这个尺寸边界既可以容纳常规的进线开关、出线回路开关以及对应的零线排、地线排，也不会因为箱体过大造成墙面安装空间的浪费，箱体背部预留了四个壁挂安装孔，孔位间距符合通用电气柜体的安装尺寸标准，可以直接匹配市面上通用的壁挂安装支架，不需要单独定制安装挂件。

　　箱门的操作区域预留了开关操作的避让空间，关闭箱门后，箱门内侧的密封胶条可以贴合箱体的翻边结构，实现IP40以上的防护等级，能够阻挡直径大于1毫米的固体异物进入箱内，满足普通工业环境与室内商用环境的使用要求，箱体侧方的散热风扇安装位做了金属防护网结构，既保证通风散热的气流通畅，也能避免运维人员误触转动的风扇叶片造成伤害。在钣金拆分设计时，将所有需要焊接的位置都设置在箱体内部，外表面不保留焊接痕迹，减少后续表面处理的打磨工作量，箱体的所有外露边都做了卷边或者折弯钝边处理，避免加工、安装、运维过程中锋利的板材边缘划伤操作人员，箱门与箱体之间还预留了接地连接端子，保证整个金属壳体的可靠接地，避免箱内器件绝缘失效时外壳带电造成安全隐患。这类结构的配电箱体在建模过程中同步完成了钣金模块的展开图绘制，每一块钣金件的展开尺寸都已经扣除了对应的折弯补偿量，生产下料时可以直接提取展开图进行激光切割下料，不需要二次核算展开尺寸，装配模块中已经验证了所有部件的装配干涉问题，箱门的开合角度可以达到120度以上，完全满足器件接线与日常操作的空间需求，不会出现箱门开启后遮挡操作区域的问题。
