壁挂式电气防护配电箱体结构设计

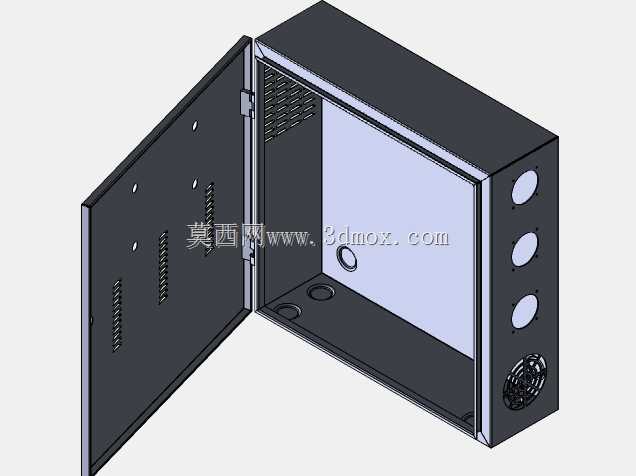

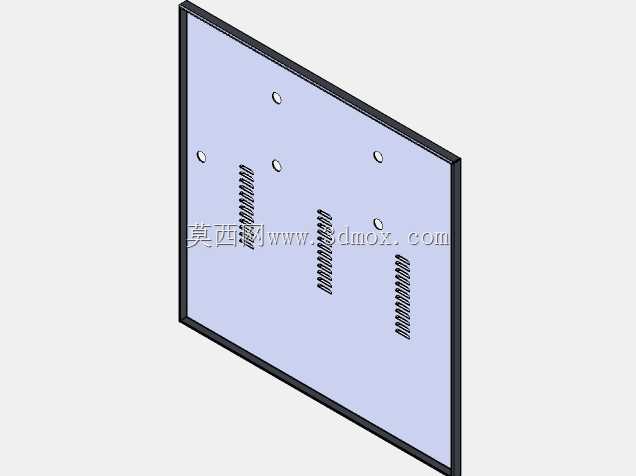

　　这款配电箱体主要面向工业车间、小型设备配套、民用商用配电场景使用，日常承担电气回路分接、低压元器件承载、线路防护的核心作用，在单机设备配套、工位配电、小型动力回路布设场景中，能为断路器、接线端子、小型继电器这类元器件提供封闭的安装空间，避免外界粉尘、飞溅碎屑、意外触碰带来的电气安全隐患。从结构设计逻辑来看，整体采用1.2-1.5mm厚度冷轧钢板折弯成型的思路，箱体主体与箱门通过侧边暗藏式合页连接，合页的安装位做了内凹处理，不会突出箱体外侧安装面，保证壁挂安装时箱体背部能完全贴合墙面或安装基板，不会出现局部凸起导致的安装缝隙。箱门内侧预留了元器件安装板的固定位，安装板采用镀锌钢板材质，表面预留了多组条形安装孔，

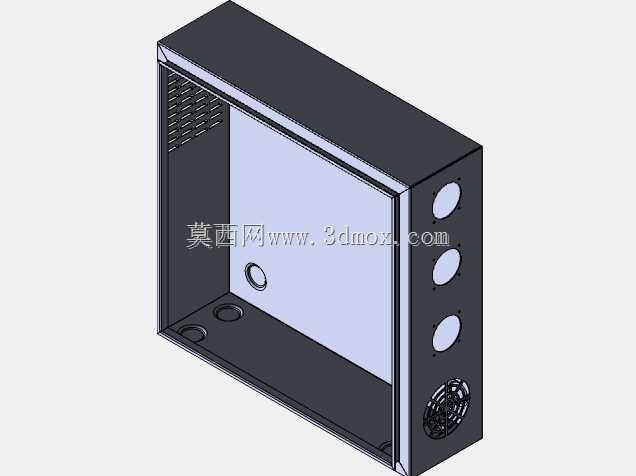

　　孔位间距按照常规低压电气元件的安装模数设置，不管是安装导轨式断路器还是固定式接线端子，都能直接通过螺丝固定，不需要二次打孔，适配性更强。箱体侧面预留了三个圆形的线缆进出孔位，孔位默认带密封胶圈安装槽，现场布线时可以根据线缆直径敲落对应孔位的封堵片，套上密封胶圈就能实现线缆与箱体之间的密封，防止粉尘、水汽从布线缝隙进入箱体内部。箱体底部同样预留了两个大直径的进出线孔，主要用于主回路动力线缆的引入引出，孔位边缘做了卷边钝化处理，避免穿线时锋利的板边割破线缆绝缘层，造成短路隐患。箱体右侧下部预留了轴流风机的安装位，尺寸适配常规120mm规格的散热风机，针对内部安装发热元器件较多的场景，可以直接加装风机实现主动散热，

　　风机位内侧配套了防尘网安装槽，能在通风散热的同时阻挡外界粉尘进入箱体。箱门与箱体的贴合面做了一圈折弯翻边，翻边处可以粘贴发泡密封胶条，关闭箱门后胶条被压紧，能实现IP54级别的防护能力，适配多粉尘、轻度潮湿的车间环境。从安装边界来看，箱体背部预留了四个壁挂安装孔，孔位做了沉头处理，安装后螺丝头不会突出箱体背部，四个安装孔的中心距按照常规壁挂配电箱的安装规范设置，不管是直接膨胀螺丝固定在墙面，还是通过安装支架固定在设备机架上，都能匹配通用的安装孔位，不需要现场重新配打孔位。箱体内部的净空尺寸做了优化，在保证能容纳常规12回路低压元器件的前提下，尽可能压缩了整体外形尺寸，不会占用过多安装空间，同时内部预留了足够的布线空间，

　　主回路与二次回路的布线可以通过侧边的理线架固定，避免线路杂乱堆积影响散热与后期维护。箱门开启角度可以达到120度，完全开启后内部的元器件与接线端子能完全暴露在操作视野内，日常检修、更换元器件时不需要完全拆下箱门，操作空间充足。箱体的所有板件折弯处都做了圆角钝化处理，没有尖锐的毛刺棱角，装配与后期维护时不会划伤操作人员。从实际使用的角度出发，这款箱体的结构设计充分考虑了现场安装、后期维护、防护性能的平衡，没有多余的冗余结构，所有预留孔位、安装位都对应实际配电场景的常见需求，不管是作为单机设备的配套电气箱，还是作为小型区域的配电分接箱，都能满足使用要求，结构强度也能满足常规工业场景的使用需求，不会因为轻微碰撞、震动出现板件变形、箱门错位的问题。
