带三色警示灯的壁挂式工业电气控制柜体

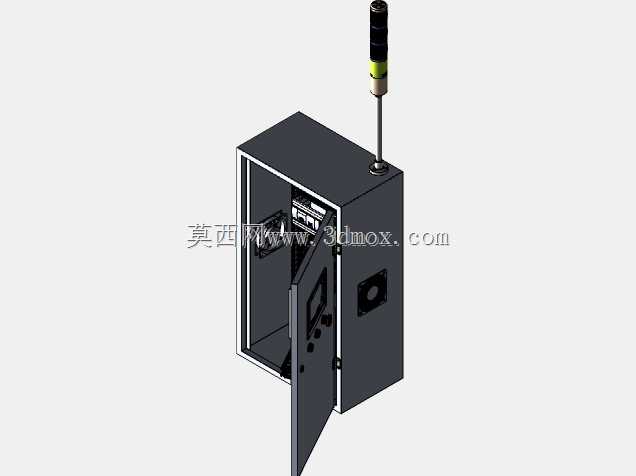

　　这款壁挂式工业电控柜体的三维结构，完全围绕车间现场的紧凑安装场景做适配，区别于落地式柜体的大占地设计，它的安装边界优先匹配车间立柱、设备侧方立面的空余空间，背部预留的四个挂装孔位严格对齐常规工业墙面的膨胀螺栓安装间距，不需要额外做复杂的安装支架，现场施工时只需要在安装面打好对应孔位就能直接挂装固定，能大幅减少现场安装的辅助工时。柜体顶部预留的三色警示灯安装位，做了穿线密封结构，警示灯杆直接从柜体顶部的预装孔穿出，内部走线完全隐藏在柜体内部，不会出现线缆外露被现场剐蹭破损的问题，警示灯的安装座做了加厚处理，即使车间有行车运行带来的持续振动，也不会出现灯杆松动歪斜的情况。

　　从结构设计的细节来看，柜门采用单开门外铰链结构，铰链的承重冗余做了充足预留，即使后续在柜门内侧加装操作按钮、人机界面触摸屏、门锁机构等附件，也不会出现柜门下沉、开关卡滞的问题，柜门和柜体的贴合面一圈都预留了密封胶条的安装槽，装配发泡密封胶条之后可以达到常规工业场景的防尘防溅要求，适配多数机加工、装配车间的多尘工况，避免金属切削粉尘、少量飞溅的切削液进入柜体内部影响电气元件寿命。柜门内侧预留了线槽安装位和元件安装导轨的固定孔，不需要现场二次打孔就能直接装配标准DIN导轨，用来布置断路器、继电器、接线端子这类常规电控元件，柜体内部的安装底板采用可拆式设计，装配时可以先把底板拆下来，在作业台上完成所有电气元件的布线、固定之后再整体装入柜体，大幅提升电气装配的作业效率，不需要探着身子在狭小的柜内空间拧螺丝接线。

　　柜体侧面预留了两个格兰头安装孔位，分别对应强电进线和弱电信号线的进出线需求，孔位的高度做了差异化设计，强电进线孔位置偏低，方便从地面桥架引线上来，弱电进线孔位置偏高，方便从顶部走线槽引信号线，强弱电走线的路径在柜内自然分隔，能减少信号干扰的问题。柜体正面除了门锁之外，还预留了一个观察窗的安装位，如果后续需要在柜内安装显示仪表或者小型人机界面，不需要额外在门板上开孔，直接把透明防护板装在预留位就能观察内部设备的运行状态，也可以根据实际需求在这个位置加装急停按钮、旋钮开关等操作元件，预留的安装位周围做了加强筋结构，即使频繁操作按钮也不会出现门板局部变形的问题。

　　考虑到现场维护的需求，柜门的开启角度可以达到120度以上，完全打开之后不会遮挡柜内的元件操作空间，维护人员不需要侧身就能接触到柜内所有的接线端子和元件，柜体底部预留了接地螺柱，所有的柜体金属构件都能通过这个螺柱做可靠接地，满足工业电气设备的安全规范要求。顶部的三色警示灯采用标准的工业安装接口，不管是常亮款还是闪光带蜂鸣款的同规格警示灯都能直接适配，不需要修改安装孔位，用户可以根据实际的设备报警需求灵活选配。整个柜体的钣金折弯圆角都做了钝化处理，没有尖锐的边角，装配和维护过程中不会划伤作业人员，所有的外露焊接位置都做了打磨平整处理，后续表面做喷塑处理之后不会出现明显的焊痕，整体外观规整，适配各类工业生产现场的安装使用需求。
